Kompletny przewodnik po wózkach widłowych: typy, zastosowanie i bezpieczeństwo

Wózki widłowe to niezbędne narzędzia w magazynach, centrach logistycznych, halach produkcyjnych czy na placach budowy. Wybór odpowiedniego modelu ma ogromne znaczenie - wpływa nie tylko na wydajność pracy, ale także na bezpieczeństwo i koszty eksploatacji. Ten artykuł stanowi kompletny przewodnik po najpopularniejszych typach wózków widłowych, ich zastosowaniach, zaletach i ograniczeniach. Dzięki niemu łatwiej dopasujesz sprzęt do specyfiki swojego biznesu i unikniesz kosztownych pomyłek.

Co to jest wózek widłowy i do czego służy?

Wózek widłowy to potoczna nazwa dla wózka jezdniowego podnośnikowego. Jest to specjalistyczny pojazd z napędem silnikowym, służący do przewozu określonych materiałów. Wózki tego typu są w stanie przewozić materiały o łącznej masie nawet do kilkudziesięciu ton. Są one mechanicznym pojazdem kołowym, napędzanym silnikiem. Używane są w bliskim transporcie i magazynowaniu, a stosuje się je głównie do pracy przy rozładunkach, transportach i załadunkach. Wózki jezdniowe podnośnikowe z mechanizmem napędowym podnoszenia posiadają zamocowaną platformę, widły lub inne urządzenia do manipulowania ładunkami. Z łatwością przenoszą ciężary spaletyzowane i niespaletyzowane na dogodną wysokość, umożliwiając w ten sposób składowanie lub pobieranie towaru.

Wózki widłowe najczęściej stosuje się w różnego rodzaju magazynach, fabrykach oraz miejscach, które wymagają ciągłego rozładunku oraz załadunku. Ich wszechstronność sprawia, że są dziś nieodłącznym elementem branży logistycznej, handlu i produkcji. Odpowiedni dobór modelu ma kluczowe znaczenie - inny sprzęt sprawdzi się w zamkniętej hali, a inny na nierównym terenie czy w pracy z ładunkami ponadgabarytowymi.

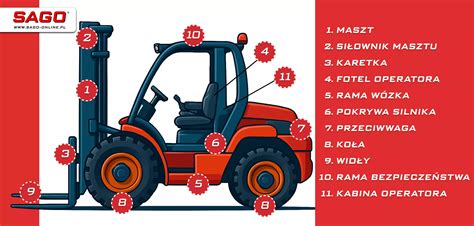

Podstawowa budowa wózka widłowego

Wózki widłowe składają się z kilku kluczowych elementów:

• Układ podnoszenia wyposażony w maszt, który może mieć nawet kilkanaście metrów.
• Widły pozwalające podnosić towary na paletach.
• Płyta czołowa, do której przymocowany jest maszt i widły (nazywana karetką).
• Rama bezpieczeństwa.
• Kabina operatora, przeznaczona do operowania pojazdem, w której znajdują się kierownica, dźwignie oraz pedały umożliwiające sterowanie całym pojazdem.
• Układ sterowania, który wyróżnia się zamieszczoną przy kierownicy i pedałach, dźwignią.

Na prawidłowe działanie wózka widłowego składa się kilka układów, które znane są z innych pojazdów, a także m.in. układ podnoszenia czy przeniesienia napędu. Za prawidłowe funkcjonowanie tych urządzeń odpowiadają m.in. układy: kierowniczy, napędowy, hamulcowy, przeniesienia napędu, elektryczny, hydrauliczny czy podnoszenia. Im nowocześniejszy i bardziej wielofunkcyjny wózek, tym bardziej skomplikowany i złożony system mechanizmów odpowiada za jego pracę.

Rodzaje wózków widłowych

Obecnie na rynku istnieje wiele rodzajów wózków widłowych, dzięki czemu można dobrać produkt indywidualnie do swoich potrzeb oraz zainteresowań. Zróżnicowane zapotrzebowanie produkcyjne w poszczególnych zakładach sprawia, że wózki jezdniowe mogą być wykorzystywane również podczas bardziej zaawansowanych prac transportowych. W związku z tym, często wyposaża się je w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności, tj. chwytaki, przesuw boczny, uchwyty czy obrotnicę.

Klasyfikacja wózków jezdniowych

Wózki jezdniowe, nazywane również widłowymi, stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który przystosowany jest do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku.

Podział wózków widłowych ze względu na podleganie pod dozór techniczny:

• Niepodlegające pod dozór techniczny, a więc niebędące maszynami UTB (Urządzenia Transportu Bliskiego): wózki platformowe (naładowane), wózki ciągnikowe (ciągnące/pchające), wózki unoszące. Poprzez napęd mechaniczny, rozumiemy wszelkiego rodzaju napędy (spalinowe, hydrauliczne, elektryczne), które obejdą się bez działania sił mięśni człowieka podczas czynności podnoszenia towaru.
• Podlegające pod dozór techniczny UTB, czyli wózki jezdniowe podnośnikowe (zwane widłakami lub wózkami widłowymi):
  • Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek kompetencyjny - inaczej zwany wózkiem specjalizowanym) - to doskonała metoda, która pozwala na wyjątkową precyzję, zwłaszcza podczas pracy w magazynie, który posiada wysokie regały. Dzięki temu wózkowi operator może dokładnie widzieć to, w jaki sposób układany jest ładunek.
  • Wózki podnośnikowe bramowe - ich rama ma kształt bramy i obejmuje transportowany towar.
  • Wózki podnośnikowe czołowo-boczne (obustronne).
  • Wózki podnośnikowe boczne (dwustronne) - odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru.
  • Wózki podnośnikowe boczne (jednostronne).
  • Wózki podnośnikowe platformowe z masztem wewnętrznym.
  • Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym).
  • Wózki podnośnikowe z masztem wewnętrznym, nieobejmującym ładunku.
  • Wózki podnośnikowe czołowe.
  • Wózki podnośnikowe (wysokiego składowania) - mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach.

Klasyfikacja pod względem rodzaju napędu:

• Z napędem elektrycznym - sieciowe (zasilane prądem zmiennym) lub akumulatorowe (zasilane prądem stałym). Szczególnie cenione w halach magazynowych, centrach logistycznych i chłodniach. Dzięki napędowi elektrycznemu pracują niemal bezgłośnie i nie emitują spalin.
• Z napędem spalinowym - niskoprężne (benzyna lub gaz) i wysokoprężne (diesel). Najczęściej wybierane rozwiązanie do pracy na zewnątrz. Napędzane silnikiem Diesla lub LPG zapewniają dużą moc, co pozwala na obsługę ciężkich ładunków i pracę w trudnych warunkach terenowych.
• Z innym napędem, na przykład hybrydowe.

Podział mający na uwadze sposób kierowania:

• Wózki prawostronne - wózek prowadzony przez operatora.
• Wózki podestowe - operator stojąc na podeście, kieruje wózkiem.
• Wózki z fotelem dla kierowcy - operator spoczywając na fotelu znajdującym się na wózku, kieruje nim.
• Wózki sterowane zdalnie - kieruje nim system automatyczny.

Rodzaje wózków według cech użytkowych i ich konstrukcji:

• Naładowane (platformowe, kablowe, specjalizowane) - to pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych nie związanych z samym wózkiem.
• Unoszące (platformowe, widłowe, podsiębierne, bramowe jedno i dwubelkowe, specjalizowane) - do grupy wózków unoszących zalicza się pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
• Ciągnikowe (z masztem wewnątrz nieobejmującym ładunku, z wysuwaną karetką, z masztem wewnątrz obejmującym ładunek, czołowe, boczne, wysuwane czołowo-boczne, specjalizowane).
• Ciągnikowe (jednoosiowe, dwuosiowe, naczepowe, specjalizowane).

Wózki wysokiego składowania (reach truck)

To specjalistyczne wózki magazynowe przeznaczone do obsługi wysokich regałów - nawet powyżej 10 metrów. Wyposażone w wysuwane maszty, które pozwalają na precyzyjne umieszczanie palet w wąskich korytarzach. Są one niezbędnym urządzeniem w pracy na magazynach, gdzie mamy styczność z dużą ilością towaru.

Wyposażenie wózków widłowych wysokiego składowania jest rozmaite. Stosuje się w nich system napędowy oparty na silnikach prądu zmiennego, dzięki czemu pracownik ma zapewnioną szybkość jazdy, jak również może przenosić ładunek z pełną mocą. Zastosowany silnik przekłada się również na sprawność energetyczną. Dodatkowo wózki mogą posiadać system bocznego wysuwu baterii oparty na rolkach, co znacząco upraszcza ich wymianę. Wózki widłowe wyposażone są również w urządzenia, które samoczynnie kontrolują dynamikę jazdy pod względem skrętu koła sterującego. Posiadają czynność regeneracji energii w czasie zwalniania, automatycznej redukcji prędkości, a ponadto automechanizm podnoszenia i opuszczania masztu.

Wózki systemowe

Wózki systemowe (operator unoszony wraz z ładunkiem) są używane na magazynach, ponieważ cechuje je niewielki ciężar i zwrotność. Są one wyposażone w urządzenie awaryjnego opuszczania, co zapewnia bezpieczeństwo w przypadku sytuacji zagrażającej życiu lub zdrowiu.

Wózki widłowe a ładowarki teleskopowe

W branży budowlanej docenia się operatorów posiadających specjalne uprawnienia do obsługi ładowarek teleskopowych, dzięki czemu mogą liczyć na stabilne zatrudnienie oraz wysokie wynagrodzenie w dobrej firmie. Ładowarki teleskopowe, należące do maszyn i pojazdów, wykorzystuje się najczęściej w branży budowlanej, ale także w rolnictwie, leśnictwie oraz przemyśle różnego typu, dzięki ich wielozadaniowości i uniwersalności.

Nowoczesna ładowarka teleskopowa pełni funkcje wielu pojazdów i maszyn, między innymi podnośnika koszykowego, kosiarki, pługu, siewnika lub właśnie wózka widłowego. Firmy znacząco częściej inwestują w nabycie ładowarki teleskopowej, z uwagi na ich uniwersalność i funkcjonalność. Uprawnienia na ładowarkę teleskopową pozwalają na obsługę wózków widłowych oraz wszystkich ich pochodnych, co jest dużym atutem w porównaniu z uprawnieniami na wózki widłowe, które pozwalają wyłącznie na obsługę wózka widłowego. Popularność wózków widłowych spadła na rzecz prestiżowych ładowarek teleskopowych.

Podział ładowarek teleskopowych:

• Konstrukcja:
  • Podwozia (kołowe przegubowe, kołowe sztywno ramowe).
  • Nadwozia (nieobrotowe, obrotowe).
• Rodzaj napędu:
  • Napęd hydrostatyczno-mechaniczny.
  • Napęd hydrokinetyczno-mechaniczny.
• Sposób zmiany kierunku jazdy:
  • Kierowanie za pomocą ruchu kraba.
  • Kierowanie wyłącznie przednimi kołami.
  • Kierowanie wszystkimi czterema kołami.

Ładowarka teleskopowa zmontowana jest tak, że kabina operatora oraz teleskop są połączone sztywno z modułem jazdy, a co za tym idzie, nie mogą przemieszczać się w poziomie. Ponadto ładowarki te, w zależności od typu, posiadają jedną parę podpór (tylko z przodu) albo nie mają ich wcale, wtedy podnoszenie ładunku odbywa się na kołach. Natomiast ładowarki obrotowe wyposażone są w obrotnice, która pomaga kabinie operatora wraz z teleskopem obracać się w poziomie nawet o 360°. Ładowarki teleskopowe obrotowe posiadają podpory przednie i tylne; ciężar załadunku obciąża raz bok, innym razem tył, a kolejnym razem przód urządzenia.

Jak dobrać wózek widłowy do swoich potrzeb?

Wybór odpowiedniego wózka widłowego nie powinien być przypadkowy. Sprzęt musi być dopasowany do warunków pracy, rodzaju transportowanych towarów oraz budżetu. Poniżej znajdziesz trzy kluczowe aspekty, które należy przeanalizować przed zakupem lub wynajmem.

Analiza miejsca pracy (magazyn, hala, teren otwarty)

Pierwszym krokiem jest określenie środowiska, w jakim wózek będzie użytkowany:

• Magazyn i hala produkcyjna - najlepiej sprawdzą się modele elektryczne, które są ciche i bezemisyjne. Wózki z napędem spalinowym co do zasady nie mogą być użytkowane w zamkniętych pomieszczeniach. Wyjątkiem są wózki napędzane gazem - o ile jest zapewniony odpowiednio wydajny system wentylacji.
• Centra logistyczne o dużej rotacji towarów - wózki wysokiego składowania pozwolą efektywnie wykorzystać przestrzeń.
• Plac budowy, skład drewna, zewnętrzne place manewrowe - tutaj niezastąpione będą wózki spalinowe lub terenowe, odporne na nierówne podłoże i warunki atmosferyczne.

Wysokość i ciężar ładunków - kluczowe parametry

Drugim kryterium jest udźwig i wysokość podnoszenia. Znajomość parametrów, takich jak wymiary czy waga widlaka, pozwalają prawidłowo dostosować magazyn do pojazdu, który ma się po nim poruszać, lub podjąć decyzję o wyborze innego typu urządzenia. Ważnym parametrem jest wartość udźwigu nominalnego, czyli maksymalny, przewidziany przez producenta, ciężar ładunku, jaki może unieść pojazd na konkretną wysokość. Diagram udźwigu wózka widłowego przedstawiany jest zwykle w formie tabeli lub wykresu i znajduje się w widocznym miejscu w każdym wózku jezdniowym. Należy pamiętać, że przy podnoszonym ładunku wózek jest nie do końca stabilny i trzeba go stale kontrolować, by nie dopuścić do przewrócenia się. Obciążenie należy przewodzić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora.

• Lekkie ładunki do 2 ton i wysokość do 5 metrów - wystarczy standardowy wózek elektryczny lub spalinowy.
• Ciężkie ładunki powyżej 3-5 ton - potrzebny będzie mocniejszy wózek spalinowy.
• Składowanie na wysokości 8-12 metrów - najlepszym wyborem będzie reach truck lub wózek specjalistyczny.

Koszty eksploatacji i serwisu

Cena zakupu to tylko część wydatków. Równie ważne są koszty utrzymania, serwisowania oraz zużycia paliwa lub energii.

• Elektryczne - wyższa cena początkowa, ale niższe koszty eksploatacji.
• Spalinowe - tańsze w zakupie, droższe w użytkowaniu.
• Paleciaki ręczne - najtańsze, ale przeznaczone tylko do podstawowych zadań.

Tabela porównawcza wózków widłowych

Bezpieczeństwo pracy z wózkami widłowymi

Praca z wózkami widłowymi wiąże się z dużą odpowiedzialnością. Sprzęt ten ułatwia codzienną logistykę, ale niewłaściwe użytkowanie może prowadzić do poważnych wypadków. Dlatego przepisy BHP i odpowiednie szkolenia są kluczowe dla zapewnienia bezpieczeństwa operatorów i osób znajdujących się w otoczeniu. Zanim rozpoczniesz pracę, należy dokładnie obejrzeć urządzenie w celu wykrycia ewentualnych usterek. W wózkach widłowych znajduje się wiele elementów zabezpieczenia, jednymi z nich są zabezpieczenia układu hydraulicznego, takie jak zawór bezpieczeństwa czy też zawory dławiące na cylindrach. Niewiele osób zdaje sobie sprawę z tego, że wózek widłowy posiada wiele układów, a w każdym z nich istnieją specyficzne zabezpieczenia, które należy rozpoznawać, gdyż to właśnie od nich w dużej mierze zależy jakość pracy, a także bezpieczeństwo operatora. Jeśli natomiast chodzi o obowiązkowe wyposażenie wózka widłowego, to nie można zapomnieć o tabliczce znamionowej z parametrami, a także o diagramie udźwigu, który informuje o maksymalnej dopuszczalnej masie ładunku.

Obowiązkowe szkolenia i uprawnienia UDT

Każdy operator wózka widłowego musi posiadać aktualne uprawnienia UDT (Urząd Dozoru Technicznego). Uprawnienia UDT to zaświadczenie wydawane przez Urząd Dozoru Technicznego, które są wymagane w pracy jako operator wózków systemowych, wózków widłowych lub też konserwator. Obecnie osoby uprawnione do obsługi oraz prowadzenia wózków jezdniowych unoszących muszą posiadać zaświadczenie kwalifikacyjne wydane przez UDT.

Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Najczęściej kursy dzielą się na część teoretyczną (przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji) oraz część praktyczną (czyli ćwiczeń z obsługi wózka). Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego.

Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Dla większości osób wózki unoszące czy też wózki podnośnikowe znaczą zupełnie to samo, jednak nic bardziej mylnego. Wózki unoszące tradycyjnie, również nazywane wózkami widłowymi tak naprawdę się do nich nie klasyfikują. Jak sama nazwa wskazuje, czynność „uniesienia” niewiele ponad podłogę, pomaga oderwać paletę od podłoża. Z kolei wózki widłowe podnośnikowe z łatwością poradzą sobie z uniesieniem załadunku na duże wysokości nawet do kilkunastu metrów. W związku z tym wózki, które nie dysponują mechanizmem podnoszenia, nie podlegają przepisom UDT.

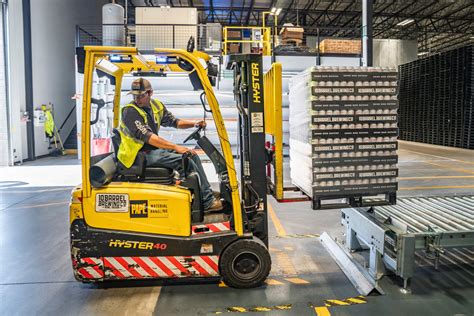

Zabezpieczenia dla operatora podczas pracy

Pracodawca ma obowiązek zapewnić pracownikowi:

• Instruktaż stanowiskowy.
• Środki ochrony indywidualnej (np. kask, kamizelka odblaskowa).
• Bezpieczne warunki pracy - wyznaczone strefy ruchu, oznakowanie magazynu, kontrolę techniczną sprzętu.

Podczas pracy na wózku widłowym konieczne jest korzystanie z odpowiedniej odzieży ochronnej. Musi być ona dostosowana nie tylko do budowy ciała użytkownika, lecz także aktualnej pory roku. W skład podstawowego wyposażenia operatora wózka widłowego wchodzą pełne buty z podeszwą antypoślizgową i podnoskiem, który chroni palce, a także kask.

Ocena stanu technicznego wózka a przepisy BHP

Przepisy BHP mówią również o konieczności każdorazowej kontroli stanu technicznego wózka widłowego, zanim zostanie on użyty do podnoszenia ciężkich przedmiotów. Zadanie to jest obowiązkiem operatora. Musi on upewnić się, że układ kierowniczy, hamulcowy i napędowy działają prawidłowo. Niezwykle istotne jest też sprawdzenie osprzętu i mechanizmów podnoszenia. Nie można zapominać również o elementach oświetlenia i sygnalizacji, które mają za zadanie informować inne osoby o zbliżającym się pojeździe.

Bezpieczeństwo podczas obsługi wózka widłowego

Operator wózka widłowego, podczas jego obsługi, musi pamiętać o zachowaniu odpowiednich norm bezpieczeństwa. Konieczne jest dostosowanie prędkości do warunków pracy. Warto unikać gwałtownego hamowania, ruszania i skręcania, by nie potrącić pracowników poruszających się po hali.

• W trakcie przejazdów bez ładunku widły powinny być opuszczone jak najniżej, a maszt musi zostać przechylony do tyłu.
• Przed cofaniem operator ma obowiązek upewnić się, że za pojazdem nie ma ludzi lub przeszkód.
• Jazda na wstecznym biegu jest dopuszczalna jedynie w sytuacji, gdy ładunek zasłania widok z przodu lub konieczne jest zjechanie załadowanym pojazdem z pochyłości. Cofanie jest możliwe również podczas manewrowania w trudno dostępnych przestrzeniach. Taka jazda wymaga jednak zachowania szczególnej ostrożności.
• Zjeżdżając pochyłości, należy unikać skręcania. Taki zabieg mógłby bowiem doprowadzić do utraty równowagi pojazdu i jego przewrócenia.

Ewakuacja i awaryjne opuszczanie wózka systemowego / wysokiego składowania

Każdy operator wózków systemowych (operator unoszony wraz z ładunkiem) powinien przejść przez profesjonalne szkolenie, które pozwoli mu zapewnić sobie bezpieczeństwo w przypadku sytuacji zagrażającej życiu lub zdrowiu. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania. Operatorzy powinni jednak przejść szkolenie, by dowiedzieć się, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.

Strefy bezpieczeństwa a wózek widłowy

Jeśli w danym obiekcie są obecne osoby postronne, konieczne jest odpowiednie zabezpieczenie przestrzeni, w której odbywają się prace z użyciem wózka widłowego. Takie miejsca powinny być oznakowane widocznymi taśmami i znakami lub całkowicie grodzone, uniemożliwiając wstęp osobom niepowołanym.

BHP a podejmowanie ładunku z półek

Operator wózka widłowego musi upewnić się, że dany towar nie jest zbyt ciężki dla danego pojazdu. Następnie powinien on wsunąć widły w konstrukcję palety i powoli ją podnieść. Proces ten powinien przebiegać powoli, by nie zahaczyć o konstrukcję regału.

Czym grozi nieprzestrzeganie przepisów BHP przy obsłudze wózka widłowego?

Przepisy BHP dotyczące obsługi wózków widłowych mają za zadanie pomóc w zapewnieniu odpowiedniego poziomu bezpieczeństwa podczas realizowanych prac. Nieprzestrzeganie tych wytycznych niesie za sobą ryzyko poważnych wypadków. Zarówno wózki, jak i podnoszone dzięki nim ładunki, są bardzo ciężkie. Zderzenie z innym pojazdem czy pracownikiem może więc okazać się tragiczne w skutkach. Wykrycie nieprawidłowości w obsłudze wózków widłowych może narazić przedsiębiorcę również na wysokie kary finansowe. Pracodawca powinien kontrolować, jak przebiega praca z wykorzystaniem tych pojazdów i czy operatorzy mają odpowiednie uprawnienia.

FAQ - Najczęściej zadawane pytania

Z czego składa się wózek widłowy?

Każdy wózek widłowy wyposażony jest w układ podnoszenia, widły, płytę czołową (karetkę), kabinę i ramę bezpieczeństwa. Dodatkowo może posiadać wymienny osprzęt, tj. chwytaki, przesuw boczny, uchwyty czy obrotnicę.

Jakie są rodzaje pojazdów podnośnikowych?

Ze względu na budowę wyróżniamy wózki widłowe systemowe, podnośnikowe, podwieszane, boczne, przeciwwybuchowe i bramowe. Ze względu na napęd dzielimy je na: elektryczne, spalinowe i ręczne.
