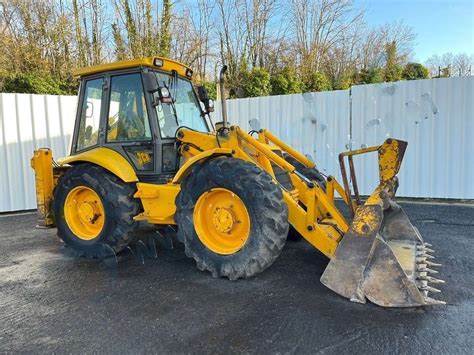

Instrukcja Wymiany Oleju w Skrzyni Biegów JCB 4CX

Koparko-ładowarki JCB, w tym modele JCB 3CX i JCB 4CX, cieszą się dużym uznaniem w branży budowlanej dzięki swojej niezawodności i uniwersalności. Aby maszyny te działały bez zarzutu przez wiele lat, niezbędna jest odpowiednia obsługa techniczna, w tym regularna wymiana oleju w skrzyni biegów.

Dobór oleju do skrzyni biegów ma ogromne znaczenie dla sprawności i trwałości maszyny. Oleje w skrzyni biegów zapewniają odpowiednie przenoszenie momentu obrotowego, zmniejszają tarcie i zużycie elementów przekładniowych oraz chronią przed przegrzewaniem. Wybór złego oleju może skutkować szybszym zużyciem podzespołów, spadkiem wydajności, a nawet poważną awarią. Kluczowe jest stosowanie płynów zgodnych z zaleceniami producenta.

Zalecany Olej do Skrzyni Biegów JCB 4CX

Dla maszyn JCB 4CX rekomenduje się stosowanie wysokiej jakości olejów transmisyjnych, najlepiej oryginalnych. Zgodnie z informacjami z dokumentacji technicznej, zalecanym olejem jest oryginalny olej transmisyjny JCB EP 10W. Jest to wysokiej jakości środek smarny przeznaczony do przekładni.

Charakterystyka oleju JCB EP 10W:

• Zastosowanie: Skrzynie biegów Powershift, zwolnice, przekładnie hydrostatyczne, przemienniki momentu obrotowego, a także systemy hydrauliczne.
• Korzyści:
  • Doskonały uniwersalny płyn przekładniowy.
  • Optymalna charakterystyka tarcia nawet w niskich temperaturach.
  • Dobra ochrona przed zużyciem, również w warunkach dużego obciążenia.
  • Ochrona przekładni nawet przy występowaniu obciążeń udarowych.
  • Wydłużona trwałość komponentów układu napędowego.
• Klasy wydajności: CATERPILLAR TO-4, ALLISON C-4.
• Normy producenta: ZF TE-ML 03C, Komatsu Micro-Clutch.

Zaleca się unikać olejów typu HIPOL 80W90 w skrzyniach biegów, ponieważ mogą one powodować pienienie się i wylewanie oleju przez bagnet, co może prowadzić do uszkodzenia zmiennika momentu obrotowego i innych elementów układu napędowego.

Ilość Oleju w Skrzyni Biegów JCB 4CX

Pojemność skrzyni biegów w JCB 4CX może się różnić w zależności od konkretnej wersji i roku produkcji maszyny. Ogólnie przyjmuje się, że do skrzyni biegów wchodzi około 10-15 litrów oleju.

W przypadku modelu JCB 4CX z 2003 roku (skrzynia autoshift), po spuszczeniu oleju ze skrzyni, zleciało około 7 litrów. Po zalaniu nowym olejem (10W), okazało się, że stan był niski, co wymagało dolania dodatkowych 3 litrów. To dało łącznie około 10 litrów oleju, co stanowiło mniej więcej połowę stanu na miarce. Ostateczna, prawidłowa ilość oleju powinna być zgodna z instrukcją obsługi (DTR) i zawsze kontrolowana na miarce.

Wymiana Filtrów Oleju w Skrzyni Biegów

Podczas wymiany oleju w skrzyni biegów należy zawsze wymienić filtry. W układzie napędowym JCB 4CX występują dwa główne typy filtrów:

• Filtr puszkowy: Standardowy filtr oleju, który jest wymieniany wraz z olejem.

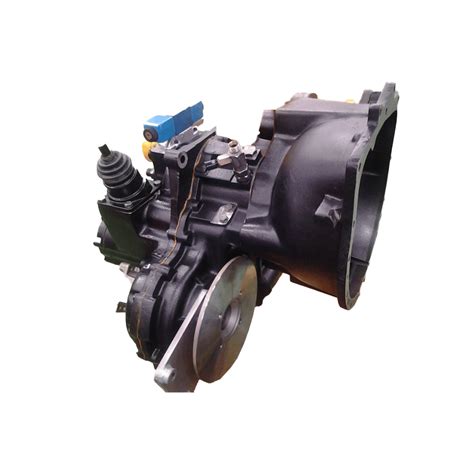

• Filtr siatkowy (ssący): Znajduje się on u dołu skrzyni, po lewej stronie, pod owalną klapką przykręconą na dwie śruby. Filtr siatkowy należy wyczyścić lub wymienić, jeśli jest uszkodzony. Brak lub uszkodzenie tego filtra może negatywnie wpłynąć na pracę pompy olejowej.

Procedura Wymiany Oleju w Skrzyni Biegów JCB 4CX

1. Spuszczenie starego oleju: Spuść stary olej z korka spustowego skrzyni biegów.
2. Wymiana filtrów:
   • Wymień filtr puszkowy na nowy.
   • Odkręć owalną klapkę na dwie śruby, znajdującą się u dołu skrzyni, po lewej stronie. Wyciągnij filtr siatkowy i dokładnie go wyczyść. Jeśli filtr jest uszkodzony, wymień go na nowy.
3. Zalewanie nowym olejem: Zalej skrzynię biegów mniej więcej taką samą ilością nowego oleju, jaką spuściłeś.
4. Napełnianie sprzęgieł:
   • Odpal maszynę.
   • Wciśnij hamulec.
   • Wrzuć pierwszy bieg do przodu, a następnie przełącz na kolejne biegi, aby napełnić wszystkie sprzęgła.
   • Powtórz tę samą procedurę dla biegów do tyłu.
5. Kontrola poziomu oleju:
   • Zgaś maszynę.
   • Poczekaj około 20 sekund (jest to kluczowy czas wskazany w instrukcji dla modeli 4CX z 2002 roku).
   • Sprawdź poziom oleju na miarce. Poziom oleju powinien być zawsze sprawdzany na zgaszonym silniku, aby olej miał czas opaść i wskaźnik miarki mógł wskazać prawidłową wartość.
6. Korekta poziomu: W razie potrzeby dolej odpowiednią ilość oleju, aż poziom znajdzie się między minimalnym a maksymalnym oznaczeniem na miarce.

Interwały Wymiany i Kontroli

Wymiana oleju w skrzyni biegów JCB 4CX powinna być wykonywana regularnie i zgodnie z zaleceniami producenta:

• Wymiana oleju: Średnio co 2000 motogodzin. W trudnych warunkach pracy interwał ten warto skrócić.
• Wymiana filtra oleju w układzie napędowym: Co 500 motogodzin. Zawsze wymieniaj filtr razem z olejem - używanie starego filtra z nowym olejem mija się z celem, ponieważ zanieczyszczenia natychmiast trafią do świeżego płynu.
• Kontrola poziomu: Regularna kontrola poziomu oleju jest kluczowa. W niektórych przypadkach, użytkownicy zalecają sprawdzanie poziomu na zgaszonym, zimnym silniku po 4 minutach pracy, jednak instrukcja dla 4CX z 2002 roku wyraźnie wskazuje na kontrolę w ciągu 20 sekund od zgaszenia. Zawsze należy kierować się instrukcją operatora dla konkretnego modelu.

Typowe Problemy i Rozwiązywanie Awarii

Nieprawidłowa wymiana oleju lub użycie niewłaściwego płynu może prowadzić do szeregu problemów:

• Pienienie się oleju i wyrzucanie przez bagnet: Najczęściej spowodowane użyciem nieodpowiedniego oleju, np. Hipol.
• Zapala się kontrolka niskiego ciśnienia oleju w skrzyni: Może to świadczyć o zbyt niskim poziomie oleju (należy dolać 2-3 litry i ponownie sprawdzić) lub uszkodzeniu pompy oleju lub czujnika ciśnienia.
• Wycieki oleju: Sączenie się oleju spod filtra po wymianie może wskazywać na nieprawidłowe zamontowanie filtra, uszkodzoną uszczelkę, a czasem na uszkodzony czujnik. Należy dokładnie sprawdzić miejsce wycieku.
• Brak filtra siatkowego: Jeśli filtr siatkowy nie został znaleziony ani wymieniony, należy go pilnie zamówić i zamontować, aby zapobiec uszkodzeniu pompy.
• Problemy ze zmiennikiem momentu obrotowego: Użycie niewłaściwego oleju (np. Hipol 80W90) może doprowadzić do uszkodzenia zmiennika, nawet po krótkiej pracy maszyny.

Jeśli po wykonaniu wszystkich czynności kontrolka niskiego ciśnienia oleju nadal się pali na niskich obrotach i gaśnie dopiero przy wysokich obrotach, a maszyna mimo to "ciągnie" dobrze i ma moc, problemem może być uszkodzony czujnik ciśnienia lub, w gorszym przypadku, pompa oleju. W takich sytuacjach zaleca się konsultację z serwisem lub doświadczonym mechanikiem.
