Wózek wysokiego podnoszenia ręczny i elektryczny: kompleksowy przewodnik

Wózki wysokiego podnoszenia, zarówno ręczne, jak i elektryczne, są nieodzownym pomocnikiem podczas wymagających prac związanych z podnoszeniem i transportem w magazynie. Umożliwiają szybki i bezpieczny załadunek, kompletację zamówień oraz efektywne składowanie towarów na różnych wysokościach. Odpowiedni dobór wózka do specyfiki pracy ma kluczowe znaczenie dla wydajności i bezpieczeństwa.

Podstawy działania i zastosowanie wózków wysokiego podnoszenia

Wózki wysokiego podnoszenia służą do prostego podnoszenia i opuszczania różnych ładunków, do składowania palet w systemach regałowych, do załadunku samochodów ciężarowych, przyczep i transporterów, a także do różnych prac w ciasnych magazynach. Są one niezbędnym narzędziem do pracy w magazynach o dużej ilości towaru, w których wydajność pracy określa przede wszystkim jej szybkość i bezpieczeństwo. Sprawdzają się w pracy w wąskich korytarzach roboczych, przy regałach wysokiego składowania oraz przy regałach wjezdnych.

Wózki ręczne

Klasyczny wózek podnośnikowy o napędzie ręcznym to proste i niezawodne rozwiązanie. Jest zalecany do wykorzystania na magazynach o niewysokiej intensywności pracy. Podnoszenie odbywa się za pomocą dźwigni ręcznej lub pedału nożnego, a opuszczanie ciężaru przez naciśnięcie dźwigni zmiany trybów pracy na uchwycie sterowniczym.

Wózki elektryczne

Elektryczne wózki wysokiego podnoszenia są ważnym urządzeniem transportowym w nowoczesnych magazynach, oferującym wysokość podnoszenia od 1,2 do 5,6 metra. Umożliwiają oszczędzające siłę załadunek i rozładunek samochodów dostawczych, ciężarówek i regałów, co zwiększa wydajność. W mniejszych magazynach mogą nawet zastąpić tradycyjny wózek widłowy. Modele z wysokiej jakości wyposażeniem osiągają udźwig do 2 ton, co stanowi istotne wsparcie w logistyce magazynowej.

Rodzaje napędu elektrycznego

Rozróżnia się wózki wysokiego podnoszenia półelektryczne i w pełni elektryczne. Modele półelektryczne są przemieszczane ręcznie, ale posiadają elektrohydrauliczny system do podnoszenia i opuszczania palet. Nadają się do mniejszych magazynów, jako tymczasowe urządzenia zastępcze oraz wszędzie tam, gdzie nie ma jeszcze potrzeby stosowania wózków w pełni elektrycznych. Urządzenia w pełni elektryczne nadają się szczególnie do regularnego użytkowania, wspierając elektrycznie zarówno podnoszenie i opuszczanie, jak i jazdę, co umożliwia ergonomiczną i wydajną pracę, zwłaszcza w przypadku dłuższych tras transportowych.

Wysokość podnoszenia i konstrukcje masztów

Elektryczny wózek wysokiego podnoszenia umożliwia podnoszenie towarów na wysokość do 5600 mm. Należy pamiętać, że udźwig urządzenia zmniejsza się wraz ze wzrostem wysokości podnoszenia. Wysokość podnoszenia określa maksymalny zasięg pionowy dla ładunków. W zależności od wymagań stosowane są różne konstrukcje masztów, takie jak maszty mono, simplex, duplex i triplex, przy czym maszty triplex umożliwiają wysokość podnoszenia ponad 5 metrów.

• Wolny skok: Umożliwia podnoszenie ładunku bez wysuwania masztu, co jest zaletą w halach z niskimi sufitami.
• Podnoszenie początkowe: Podnosi jedynie ramiona kół i zwiększa prześwit, co jest przydatne na nierównym podłożu.

Kluczowe elementy konstrukcji wózka

• Widelce: Spoczywają na belce nośnej z rolkami i są zamontowane na maszynie nośnej.
• Dyszla: Służy do poruszania i kierowania.
• Układ hydrauliczny: Podnosi i utrzymuje ładunki.
• Układ elektroniczny: W zależności od modelu, wspomaga tylko podnoszenie i opuszczanie (półelektryczny) lub również przemieszczanie (w pełni elektryczny).
• Środek ciężkości: Pojazdu znajduje się wewnątrz konturu, co umożliwia mały promień skrętu.

Wózki wysokiego składowania (Reach Truck)

Termin „Reach truck” jest najczęściej używany, gdy klienci mają na myśli wózki wysokiego składowania STILL. Angielskie słówko „reach” - sięgać, dosięgać, docierać - doskonale opisuje najważniejszy wyróżnik bocznych wózków widłowych STILL przeznaczonych do pracy z regałami wysokiego składowania. Dzięki swoim unikalnym parametrom pozwalają one operatorowi sięgać najwyższych kondygnacji regałów - bez konieczności podnoszenia wzwyż całej kabiny (inaczej niż na przykład w wózkach systemowych).

Zalety i innowacje wózków STILL FM-X

Jest to możliwe dzięki dostępności masztów, które po pełnym wysunięciu sięgają nawet kilkunastu metrów ponad poziom posadzki, oraz wysokim wartościom udźwigu resztkowego. Parametr ten opisuje, na jaką maksymalną wysokość można podnieść przy użyciu danego wózka widłowego ładunek konkretnej masy i wymiarów. Flagowy wózek wysokiego składowania STILL, FM-X, pozwala dźwigać ważące 1 000 kg palety na wysokość sięgającą 13 metrów.

Aktywna stabilizacja ładunku (ALS)

Innowacyjny system aktywnej stabilizacji ładunku ALS (z angielskiego Active Load Stabilisation) to odpowiedź inżynierów firmy STILL na problem wibracji typowy dla pracy na ostatnich kondygnacjach regałów. Dotąd obsługa ładunków na wysokości przekraczającej kilka metrów szła w parze z koniecznością wyczekiwania momentu ustania wynikających z praw fizyki drgań wyciągniętego masztu. Zastosowanie systemu ALS sprawia, że wibracje te ustają o 80 proc. szybciej. Działa on na zasadzie wygenerowania przez hydrauliczny siłownik liniowy impulsu kompensującego drgania opisane przez umieszczone na maszcie czujniki. Operator wózka widłowego bocznego może manipulować ładunkiem już po około 6 sekundach, co znacząco skraca czas potrzebny na wykonywanie zadań.

Ergonomia i komfort pracy operatora

Każdy wózek wysokiego składowania STILL można opisać terminem „ergonomic truck”. Całościowa koncepcja ergonomii zakłada stworzenie optymalnych warunków pracy dla operatora:

• Amortyzacja fotela redukująca wstrząsy.
• System regulacji siedziska i płyty podłogowej.
• Odchylane oparcie umożliwiające komfortowe śledzenie ładunku.
• Opcjonalny dach ze szkła pancernego dla doskonałej widoczności i ochrony.

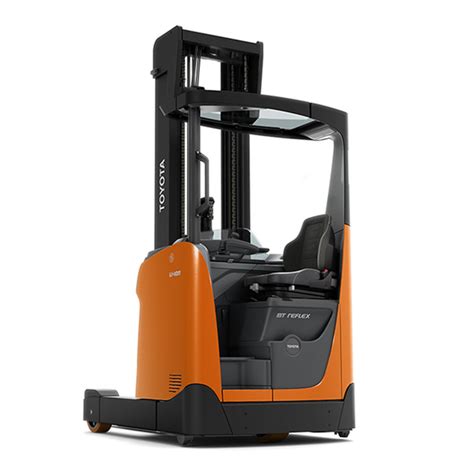

Wózki wysokiego składowania Toyota BT Reflex

Wózki wysokiego składowania Toyota BT Reflex z serii R, E, N i O są wyposażone w innowacyjne funkcje. Kabinę operatora zaprojektowano z myślą o ergonomii, a ponadto wózki spełniają wysokie standardy bezpieczeństwa i efektywności energetycznej. Wózki wysokiego składowania Toyoty to od 25 lat wiodące w swojej klasie produkty o innowacyjnej funkcjonalności.

Kluczowe innowacje Toyota BT Reflex

• Wyjątkowa odchylana kabina: W wózkach Toyota BT Reflex-E kabina operatora przechyla się podczas podnoszenia wideł, standardowo od 2000 mm, ale wysokość tę można ustawić w zakresie od 500 do 13000 mm. Ma to na celu zmniejszenie ryzyka zmęczenia operatora w powtarzalnych, intensywnych zastosowaniach.
• Dynamiczne sterowanie podnoszeniem: Zasilanie prądem przemiennym.
• Obrót kół o 360°: Na kierownicy nie ma punktów skrajnych. Nieograniczony obrót umożliwia płynne i szybkie manewrowanie oraz zmniejsza obciążenie ramion i nadgarstków. Jest to zaleta w porównaniu z kierowaniem w zakresie +/-180°, zwłaszcza podczas sztaplowania i przejazdów między alejkami.

Zastosowania wózków Toyota BT Reflex

Typowe zastosowania wózków wysokiego składowania to codzienna dystrybucja towarów w dużych magazynach, w tym w branżach chłodniczej, wytwórczej, ogrodniczej i krajobrazowej, rolniczej, spożywczej itp. Wózek Toyota BT Reflex-B będzie odpowiedni, jeśli od czasu do czasu potrzebne jest położenie palet wysoko na regałach, pobranie palety z przenośnika, przemieszczenie towarów w obszarze produkcyjnym itp.

Aspekty techniczne i użytkowe

Wymiary i zwrotność

Wózki wysokiego składowania zaprojektowano tak, by pomagały rozdystrybuować ładunki, a do tego potrzebne są mniejszy promień skrętu, a więc duża zwrotność - jednak nie kosztem stabilności. Umożliwia to poruszanie się w ciaśniejszych przestrzeniach i sięganie do wyższych regałów. Wózek wysokiego składowania wymaga minimalnej szerokości korytarza wynoszącej około 2800 mm. Sztaplarka jest bardziej zwarta i wymaga mniej miejsca do wykonania obrotu (od ok. 2300 mm).

Udźwig i środek ciężkości

Udźwig wózka widłowego oblicza się jako maksymalną wagę, jaką może on podnieść na określoną wysokość, gdy jego środek ciężkości znajduje się w określonym punkcie. Jeśli konieczne jest podniesienie ładunku powyżej tej wysokości lub środek ciężkości ładunku jest odsunięty od idealnego środka ciężkości wózka z ładunkiem, udźwig jest mniejszy. W większości przypadków wózki wysokiego składowania obsługują palety EURO od strony krótszego boku.

Praca w specyficznych warunkach

Generalnie nie zaleca się używania wózków wysokiego składowania na zewnątrz. Praca w niskich temperaturach wymaga wydajnych rozwiązań, które minimalizują marnotrawstwo przestrzeni, zasobów i czasu, zapewniając jednocześnie niezawodność w tych wymagających środowiskach. Toyota oferuje specjalizowane wózki wysokiego składowania do chłodni, mogące pracować w temperaturach do -30°C.

Akumulatory litowo-jonowe

Akumulatory litowo-jonowe przynoszą wiele korzyści pod względem wydajności - od „trzymania mocy” po szybsze ładowanie, co przekłada się na dłuższą pracę i krótsze czasy przestoju.

Bezpieczeństwo i regulacje

Ponieważ elektryczne wózki wysokiego podnoszenia podnoszą ciężkie ładunki i są używane w środowiskach, w których pracują ludzie, bezpieczeństwo ma szczególne znaczenie.

Wymagane uprawnienia

To, czy wymagane jest prawo jazdy na wózek widłowy, zależy od modelu wózka wysokiego podnoszenia. Dodatkowe szkolenie jest wymagane, jeśli urządzenie osiąga prędkość powyżej 6 km/h lub posiada platformę dla operatora.

Kontrola UVV

Wózki elektryczne i spalinowe muszą być poddawane corocznej kontroli przez biegłego rzeczoznawcę. Certyfikat kontroli zawiera datę, wynik, usterki, ocenę dalszej eksploatacji, informacje dotyczące ponownych kontroli oraz nazwisko i adres kontrolera.

Zdolność pokonywania wzniesień

Wybierając wózek widłowy, należy sprawdzić, czy dany model może poruszać się po pochyłościach, które występują w danej lokalizacji. Ocenę zdolności pokonywania wzniesień można znaleźć w karcie danych wózka. Maksymalna zdolność pokonywania wzniesień to maksymalna różnica poziomów, jaką wózek widłowy może pokonać w krótkim czasie. Ważna jest nie tylko zdolność pokonywania wzniesienia pod górę, ale także bezpieczny zjazd z obciążeniem.

Aspekty ekonomiczne zakupu

Przy zakupie elektrycznego wózka wysokiego podnoszenia należy wziąć pod uwagę różne aspekty. Ceny nowych urządzeń zaczynają się od około 2000 euro i mogą być znacznie wyższe w przypadku lepiej wyposażonych modeli. Ważna jest dostępność części zamiennych i potencjalna wartość odsprzedaży. Zakup używanego wózka może przynieść znaczne oszczędności, ale oferuje ograniczony wybór i potencjalnie wyższe koszty konserwacji lub koszty nowych akumulatorów.
