Wózek Transportowy i Brona Talerzowa: Kompleksowy Przewodnik po Agregatach Uprawowych

W rolnictwie, które jest jednym z najszybciej ewoluujących sektorów przemysłu, innowacje technologiczne i postęp w zakresie maszyn rolniczych są kluczowymi czynnikami wpływającymi na efektywność pracy. W tym kontekście, wózek do agregatu talerzowego - a właściwie podwozie do agregatów hydraulicznie składanych - przestaje być jedynie dodatkiem. Zyskuje rangę strategicznego elementu, który usprawnia organizację pracy na każdym etapie uprawy. Dzięki niemu możliwe jest nie tylko wygodne przemieszczanie maszyny, ale także zwiększenie komfortu i jakości pracy samego agregatu.

Brona Talerzowa: Fundament Płytkiej Uprawy Gleby

Brona talerzowa to maszyna przeznaczona do płytkiej uprawy gleby po żniwach. Głównym celem jej zastosowania jest między innymi wmieszanie resztek ścierniska czy pobudzenie wzrostu samosiewów. Może skutecznie zastąpić pług - zapewnia sprawne i bezproblemowe usuwanie chwastów czy grud ziemi. Brona talerzowa o dużych szerokościach roboczych jest maszyną uniwersalną, świetnie radzącą sobie na glebach ciężkich, zakamienionych czy porośniętych dużym poplonem. Takie urządzenia, jak na przykład hydraulicznie składana brona talerzowa OZYRYS, są projektowane dla wymagających rolników, którzy potrzebują trwałej maszyny na lata, a nie tylko na jeden sezon. Wysokiej jakości materiały i trwała powłoka lakiernicza to atuty, które zapewniają niezawodność działania przez wiele lat.

Kluczowe Elementy i Funkcjonalności Brony Talerzowej

Budowa i Właściwości Talerzy Roboczych

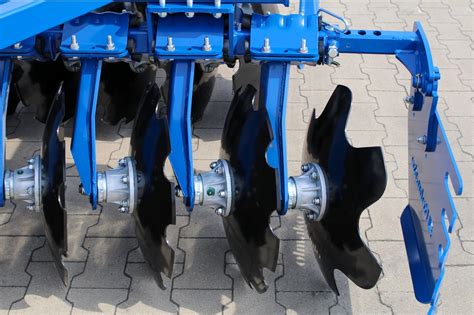

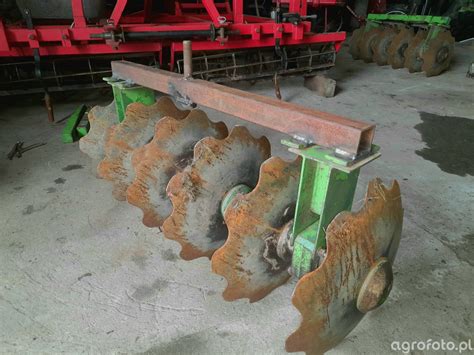

Praca broną talerzową wykonywana jest przez dwa rzędy talerzy o dużej twardości i odporności na ścieranie. Dostępne są talerze o średnicy 510 mm, 560 mm (standard) oraz 610 mm. Sposób ułożenia talerzy powoduje agresywne nacinanie całej gleby podczas przejazdu. Obracające się talerze rozcinają glebę oraz intensywnie mieszają resztki roślinne i słomę. Optymalny rozstaw między rzędami talerzy, wynoszący 85 cm, zapewnia odpowiednie dopasowanie do warunków terenowych oraz płynność pracy bez zatorów.

Systemy Amortyzacji i Zabezpieczeń

Talerze osadzone są na gumowych amortyzatorach (często 35×180 mm) lub resorowych, co zapewnia doskonałą elastyczność i adaptację do różnych warunków glebowych. Chroni to maszynę przed uszkodzeniami powstałymi w wyniku użytkowania, a także pozwala na dokładne dopasowanie do nierówności gruntu. Konstrukcja bron jest zazwyczaj zabezpieczona dodatkowymi powłokami malarskimi (np. lakierem proszkowym, farbą dwuskładnikową poliuretanową lub metalizacją cynkiem), co czyni ją odporną na korozję i umożliwia pracę w niesprzyjających warunkach atmosferycznych. Dodatkowo, maszyny mogą posiadać zabezpieczenie hydrauliczne.

Wały Uprawowe i Ich Rola

Wał uprawowy, stanowiący dopełnienie systemu roboczego, odpowiada za finalne zagęszczenie gleby i równomierne rozłożenie resztek roślinnych. W standardzie często stosowany jest wał rurowy, który jest uniwersalnym i ekonomicznym rozwiązaniem. Istnieje jednak szeroki wybór wałów, które można dopasować do specyficznych warunków glebowych i agrotechnicznych:

Dostępne Szerokości Robocze

Dostępne szerokości robocze maszyn to zazwyczaj 4.0m, 4.5m, 5m oraz 6m. Taki zakres pozwala idealnie dopasować maszynę do skali gospodarstwa i potrzeb konkretnego rolnika. W przypadku bron hydraulicznie składanych, takich jak OZYRYS, po złożeniu mieszczą się one idealnie w dopuszczalnej szerokości transportowej, co zapewnia bezpieczeństwo poruszania się po drogach publicznych.

Wózek Transportowy: Niezbędny Element Nowoczesnego Rolnictwa

Funkcja i Zastosowanie Wózka

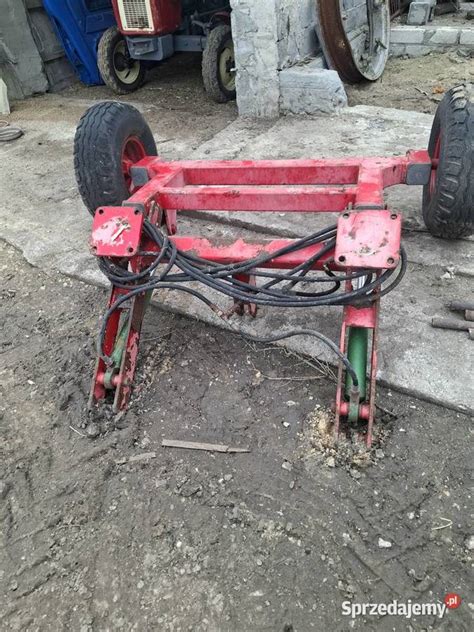

Wózek, czyli podwozie transportowe, to konstrukcja przeznaczona do współpracy z broną talerzową. Jego główną funkcją jest transport całego zestawu roboczego oraz stabilizacja jego działania podczas pracy. Umożliwia on precyzyjną regulację głębokości roboczej narzędzia i usprawnia przejazdy między polami, bez konieczności demontażu brony talerzowej. Wózek jest stosowany do utrzymywania głębokości pracy brony talerzowej i jest możliwe zaadoptowanie go do wielu modeli bron talerzowych, np. produkcji BRASTAL. W praktyce oznacza to szybsze tempo pracy, mniejsze zużycie sprzętu i wygodę operatora. Brona wyposażona w dyszel z wózkiem transportowym poprawia stabilność maszyny podczas transportu, a podczas pracy dodatkowo zwiększa nacisk na elementy robocze.

Bezpieczeństwo i Komfort Transportu

Zaletą wózka jest łatwy transport na pole, ponieważ maszyna nie przekracza szerokości pasa drogowego. Aby ułatwić transport brony po drogach publicznych, jest ona często składana hydraulicznie. Po złożeniu idealnie mieści się w dopuszczalnej szerokości transportowej, co zapewnia bezpieczeństwo poruszania się po drogach publicznych. Dobrze zaprojektowane konstrukcje nie wymagają specjalnych zezwoleń ani dodatkowego zabezpieczenia. Co istotne, wózek pozwala przewozić bronę talerzową w sposób chroniący jej komponenty robocze - ogranicza kontakt z podłożem, zmniejsza ryzyko zabrudzeń i mechanicznych uszkodzeń. W rezultacie maszyna dłużej zachowuje sprawność techniczną, a koszty jej serwisowania maleją. Dodatkowo, eliminuje potrzebę demontażu i montażu brony, co przekłada się na szybszy transport i oszczędność czasu.

Wózek a Efektywność Pracy w Polu

Podczas codziennych prac polowych wózek do agregatu znacząco ułatwia organizację pracy. Pozwala na szybką zmianę lokalizacji maszyny, bez konieczności jej rozkładania czy przygotowywania do transportu. Jest to szczególnie ważne tam, gdzie gospodarstwo obejmuje kilka rozległych działek. Oprócz wygody, wózek przedni poprawia także stabilność prowadzenia brony talerzowej, co przekłada się na równomierne przetwarzanie gleby. Ułatwia skuteczne mieszanie resztek roślinnych z podłożem oraz ogranicza wzrost chwastów. W wielu przypadkach z powodzeniem zastępuje pług, przyspieszając pracę bez utraty jakości obróbki. Wózek nie jest już jedynie dodatkiem do brony, lecz ważnym ogniwem w łańcuchu uprawowym. W gospodarstwie rolnym, gdzie każda minuta pracy i każdy litr paliwa liczą się podwójnie, takie rozwiązanie staje się standardem, a nie luksusem.

Typy i Umiejscowienie Wózków Transportowych: Analiza i Porównanie

Wyróżnia się zasadniczo wózki transportowe montowane przed i za wałem doprawiającym. To zagadnienie wywołuje często dyskusje w środowisku rolniczym, prowadząc do różnych koncepcji konstrukcyjnych.

Wózek Przedni (Zintegrowany)

Wózki transportowe montowane przed wałem doprawiającym nazywane są często podwoziami zintegrowanymi. Są one uznawane za rozwiązanie premium, a niektórzy producenci stosują je tylko w swoich flagowych, najcięższych seriach. Ich zaletą jest to, że wyrzucona przez dyski gleba zdąży opaść na podłoże przed wyrównaniem i konsolidacją. Przy zintegrowanym wózku jezdnym i co najmniej trzyczęściowej ramie jedynie wał w sekcji centralnej jest zazwyczaj bardziej oddalony od talerzy.

Wózek Tylny (Za Wałem Doprawiającym)

Wózek jezdny montowany na końcu talerzówki jest często obwiniany za tendencję do wzbudzania niestabilnego zachowania się całego narzędzia podczas pracy, co określa się mianem "podskakiwania agregatu". Jest to zjawisko niekorzystne, prowadzące do gorszej jakości pracy, głównie w postaci nierównomiernej głębokości roboczej, co szczególnie uderza w efekt agrotechniczny przy płytkiej uprawie. Z drugiej strony, rozwiązanie z wózkiem wiszącym podczas pracy za wałem jest tańsze i prostsze w produkcji. Niezaprzeczalną zaletą tylnego podwozia jest również możliwość jego dodania wraz z dyszlem na późniejszym etapie, co pozwala stworzyć z talerzówki zbudowanej jako zawieszanej, maszynę półzawieszaną. Przyjmuje się również, że dzięki tak usytuowanemu wózkowi transportowemu uzyskuje się bardziej zwartą, kompaktową bronę, co ma znaczenie przy pracy na niewielkich i nieregularnych polach.

Wyzwania i Rozwiązania dla Wózków Tylnych

Głównego mankamentu osi jezdnej ulokowanej z tyłu żaden producent nie kwestionuje, choć można go znacząco zminimalizować. Problem potęgują amortyzatory talerzy, a zjawisko podskakiwania nasila się tym bardziej, im: uprawiamy głębiej, jedziemy szybciej, gleba jest bardziej zwięzła, podłoże jest bardziej suche, a nierówności terenu są większe.

Część producentów zastosowała rozwiązania pozwalające znacząco ograniczyć podskakiwanie talerzówki. Agregaty te wyróżnia łamany tylny wózek jezdny, który na czas pracy znacznie bardziej przemieszcza się w kierunku ciągnika, co jest zazwyczaj zasługą wbudowanego w ramię mechanizmu na bazie równoległoboku przegubowego. Zasadnicza różnica jest jednak taka, że przy tylnym wózku przestawianie maszyny z pozycji roboczej do uwrociowej trwa znacznie dłużej - od blisko 10 do nawet kilkunastu sekund, zależnie od marki i możliwego wydatku oleju. Przykładowo, Pöttinger i Amazone dają oficjalnie zgodę na wykorzystanie wału doprawiającego do pokonywania uwroci, co skraca czas manewrów. Akpil z kolei proponuje rozpoczęcie opuszczania wózka z odpowiednim wyprzedzeniem i podobnie wcześniejsze jego unoszenie.

Inną koncepcję minimalizowania negatywnych skutków obecności wózka jezdnego za wałem oferują firmy Horsch, Kverneland oraz Amazone, stosując amortyzowany wysięgnik podwozia transportowego. Każda z marek ma nieco odmienne podejście do aktywacji i pracy amortyzacji. Lemken natomiast zaleca wybór podwójnych wałów doprawiających przy agregatach z podwoziem tylnym, gdyż tandemowe konstrukcje wyraźnie poprawiają stabilność talerzówek.

Warto też dostrzec, że problem niekorzystnego rozkładu masy z powodu wysuniętego do tyłu wózka transportowego najbardziej uderza w brony o mniejszej szerokości roboczej. Identyczne dla wszystkich rozmiarów narzędzi podwozie staje się wówczas znaczącą przeciwwagą i odciąża ich przód. Mniejsza skłonność do wibracji występuje przy talerzówkach o większej masie, co jest istotnym parametrem do rozważenia. Umiejscowienie podwozia to nie tylko kwestia stabilności, ale również zwrotności i nacisku na zaczep ciągnika - z tyłu umieszczony wózek jezdny jest bardziej oddalony od ciągnika, co wiąże się z gorszą zwrotnością.

Inne Koncepcje Podwozi Transportowych

Zupełnie inną koncepcję podwozia transportowego zauważyć można w większości talerzówek o największych szerokościach roboczych (powyżej 9 m). Mają one zazwyczaj pojedynczą, choć sporadycznie również tandemową oś jezdną umiejscowioną przy dyszlu z przodu, przed segmentem dysków uprawowych. W narzędziach tych dwie szerokie sekcje robocze układają się do transportu wzdłużnie. Wyróżnić można także czwarty rodzaj półzawieszanych bron talerzowych - to narzędzia, które nie mają żadnego wózka jezdnego, ponieważ zastosowany w nich wał oponowy bądź pierścieniowy gumowy pełni funkcję podwozia, zarówno do transportu, jak i do manewrowania na uwrociu.

Opcje Konfiguracji i Dodatkowe Wyposażenie

Nowoczesne brony talerzowe i wózki transportowe oferują szeroki wachlarz opcji konfiguracyjnych, pozwalających na idealne dopasowanie maszyny do indywidualnych potrzeb rolnika.

• Opcje wózków transportowych:
  • Wózek przedni typ A z piastą bezobsługową (żeliwną), 2 siłownikami, uzębionymi talerzami 560mm, amortyzatorami gumowymi, ekranami bocznymi, lakierem proszkowym i zabezpieczeniem hydraulicznym.
  • Wózek transportowy z dyszlem.
  • Wózek transportowy typu M lub typu R - zapewniające wygodę i mobilność.
• Rodzaje zaczepów i regulacji:
  • Standardowy dyszel przedni TUZ 2-punktowy, zapewniający stabilne połączenie z ciągnikiem.
  • Dyszel przedni zaczep oczko lub zaczep K80 - umożliwiające elastyczne i pewne połączenie z różnymi typami ciągników.
  • Hydrauliczna regulacja wału lub włóka hydrauliczna - dla precyzyjnego dostosowania głębokości pracy.
  • System płynnej regulacji głębokości pracy, wykorzystujący mechanizm śruby rzymskiej, jako standardowa funkcja.
  • System regulacji głębokości pracy oparty na siłownikach hydraulicznych - dla komfortowej regulacji bez konieczności opuszczania kabiny ciągnika.
• Inne udogodnienia i opcje:
  • Błotniki.
  • Lampy lub oświetlenie LED - dla dodatkowego zabezpieczenia na drogach publicznych.
  • Różne rodzaje piast: piasta bezobsługowa (żeliwna) lub piasta bezobsługowa (stalowa).
  • Ekrany boczne z regulacją położenia - zapobiegające tworzeniu się kolein na łączeniu przejazdów.
  • Rząd zgrzebeł sprężystych jako dodatkowa opcja do wyrównywania gleby.
  • Opcja kół podporowych z bezstopniową regulacją położenia - gwarantująca doskonałe dopasowanie do ukształtowania terenu i precyzyjne kopiowanie nawierzchni.
  • Niektóre brony, np. kompaktowa ASTAT firmy TOLMET, mogą być wyposażone w hydrauliczną wciągarkę siewnika, rozszerzając ich funkcjonalność do agregatów uprawowo-siewnych.

Niezawodność i Trwałość Maszyn Rolniczych

Wózek do agregatu talerzowego oraz sama brona to inwestycja, która powinna przynosić wymierne korzyści przez długi czas. Brony talerzowe renomowanych producentów, takich jak BRASTAL czy LandStal, usprawniają prace polowe i znacznie poprawiają jakość upraw. Wynika to z zastosowania nowoczesnych rozwiązań i najwyższej jakości podzespołów. Solidna konstrukcja, odporna na korozję, oraz zaprojektowana z myślą o łatwej konserwacji, przekłada się na wieloletnią, bezawaryjną eksploatację - nawet w trudnych warunkach pogodowych. Na przykład, rama brony kompaktowej ASTAT jest śrutowana i malowana farbą dwuskładnikową poliuretanową, a pozostałe elementy są metalizowane cynkiem metodą napylania, co świadczy o wysokim standardzie wykonania.
