Bezpieczniki w wózkach widłowych: diagnostyka i wymiana

Wózki widłowe są kluczowym elementem wyposażenia w wielu magazynach i zakładach produkcyjnych, a ich niezawodność i sprawność mają bezpośredni wpływ na efektywność operacyjną. Niestety, zdarza się, że wózek widłowy może odmówić współpracy i przestać jechać. W takim przypadku ważne jest szybkie zidentyfikowanie problemu i podjęcie odpowiednich działań naprawczych. Jedną z najczęstszych przyczyn problemów z wózkiem widłowym jest brak zasilania, często związany z bezpiecznikami.

Rola i znaczenie bezpieczników w wózku widłowym

Bezpieczniki zapewniają niezawodne zabezpieczenie przed awariami elektrycznymi i przeciążeniami w maszynach takich jak wózek widłowy. Pomagają one wyizolować problem i zapobiec potencjalnym pożarom i wypadkom w miejscu pracy. Zabezpieczają również kluczowe elementy wózka widłowego, dzięki czemu można uniknąć kosztownych przestojów. Uszkodzony bezpiecznik lub przekaźnik może powodować przerwanie obwodu elektrycznego, co z kolei uniemożliwia działanie wózka.

Typy bezpieczników stosowanych w wózkach widłowych

Istnieje wiele rodzajów bezpieczników, które mogą być stosowane w wózkach widłowych, w zależności od ich funkcji i miejsca montażu:

• Bezpieczniki z mocowaniem na szpilki: Są wyposażone w gwintowane trzpienie na obu końcach, co umożliwia bezpieczny montaż w warunkach, w których występują silne drgania. Przykładem jest bezpiecznik MEGA 125 A ze śrubą M8 i żółtym korpusem.
• Bezpieczniki nożowe: Charakteryzują się zaciskami w formie ostrzy, dzięki czemu ich montowanie i usuwanie jest niezwykle proste.
• Bezpieczniki wkręcane: Są wyposażone w gwintowany korpus, który można umieścić w odpowiadającym mu gnieździe.
• Bezpieczniki rurkowe: Są kompaktowe i skonstruowane tak, aby pasować do konkretnej skrzynki bezpiecznikowej, które są zazwyczaj montowane w pojazdach.
• Bezpieczniki subminiaturowe: To wyjątkowo małe, precyzyjnie wykonane bezpieczniki, używane zazwyczaj w zastosowaniach elektronicznych i płytkach drukowanych.
• Bezpieczniki automatyczne (e-fuse / PTC): Nowe modele Linde (serie 1202+) stosują „e-fuse” - elektroniczne wyłączniki półprzewodnikowe nadzorowane przez CAN-bus, co oznacza brak klasycznych topików dla części obwodów. Rozwój bezpieczników polimerowych (PTC) w obwodach niskonapięciowych CAN/LIN charakteryzuje się samoresetowaniem.
• Obwody specjalne - cylindry topikowe: Przykładem jest ogrzewanie kabiny 60 A.
• Bezpieczniki główne: W przypadku problemów z ładowaniem lub sterownikiem jazdy, bezpiecznik główny o wartości 320-400 A znajduje się przy zacisku „B+”.

Nowe wózki Li-Ion z 2023 roku posiadają fuse-links zintegrowane w systemie zarządzania baterią (BMS), które są niewymienne w warunkach polowych.

Lokalizacja bezpieczników w wózkach widłowych Linde

Bezpieczniki w wózku widłowym Linde są umieszczone w kilku punktach:

• Najczęściej pod siedzeniem lub podłogą operatora.
• W kabinie (za deską rozdzielczą / panelem sterującym).
• W komorze silnika w pobliżu akumulatora.
• W bocznych skrzynkach serwisowych po lewej lub prawej stronie wózka (do czterech skrzynek na lewej burcie, pod górnym stopniem - instrukcja H50-02).
• Dodatkowe bezpieczniki elektroniki sterującej w kolumnie masztu (modele z kamerą/laserem).

Aby wskazać precyzyjną skrzynkę bezpiecznikową, zawsze potrzebny jest numer modelu wózka. Dokładne rozmieszczenie zależy od modelu, dlatego zawsze należy posiłkować się instrukcją serwisową danego wózka.

Diagnostyka i wymiana bezpieczników

Procedura identyfikacji problemu

Kiedy wózek widłowy przestaje działać, ważne jest szybkie zidentyfikowanie przyczyny problemu. W pierwszej kolejności należy sprawdzić podstawowe elementy:

1. Zasilanie: W przypadku wózków elektrycznych sprawdź stan baterii - upewnij się, że jest naładowana i prawidłowo podłączona. W wózkach spalinowych sprawdź poziom paliwa oraz stan akumulatora.
2. Bezpieczniki i przekaźniki: Kolejnym krokiem jest sprawdzenie bezpieczników i przekaźników.
3. Układ napędowy: Sprawdź stan silnika napędowego oraz przekładni. Uszkodzone części układu napędowego mogą wymagać wymiany lub naprawy.
4. Układ hydrauliczny: Sprawdź poziom oleju hydraulicznego oraz stan filtrów. Zanieczyszczony olej lub zapchane filtry mogą uniemożliwić prawidłowe działanie układu hydraulicznego.
5. Systemy elektroniczne i czujniki: Nowoczesne wózki widłowe są wyposażone w zaawansowane systemy elektroniczne. Użyj narzędzi diagnostycznych, aby sprawdzić kody błędów i zidentyfikować przyczynę problemu. Uszkodzone czujniki lub przewody mogą również prowadzić do problemów.

Instrukcja wymiany bezpieczników

Przed przystąpieniem do wymiany bezpiecznika należy zawsze zachować procedury bezpieczeństwa:

1. Wyłącz zasilanie: Wyłącz zapłon, wyjmij kluczyk, a następnie odłącz akumulator (w elektrycznych - wtyk DIN 80 V, w spalinowych - klema „-”).
2. Zlokalizuj bezpiecznik: Otwórz osłonę siedzenia, komorę silnika i boczne klapy; szukaj etykiet „FUSES / SICHERUNGEN”.
3. Dokumentacja: Zrób zdjęcie układu przed demontażem - ułatwi to odtworzenie konfiguracji i numeracji.
4. Sprawdzenie: Sprawdzaj bezpieczniki miernikiem ciągłości - wizualnie nie zawsze widać przerwę.
5. Wymiana: Stosuj bezpieczniki o identycznym prądzie znamionowym. Wymiana bezpiecznika MEGA 125 A (żółty korpus) jest możliwa tylko przy odłączonej baterii.
6. Przyczyna awarii: Po wymianie przepalonego bezpiecznika znajdź pierwotną przyczynę (np. przewód przetarty o maszt, stycznik o zwarte kontakty, uszkodzony silnik wentylatora).

Serwis fabryczny Linde wymaga wpisu w e-dziennik po każdej interwencji w układ elektryczny.

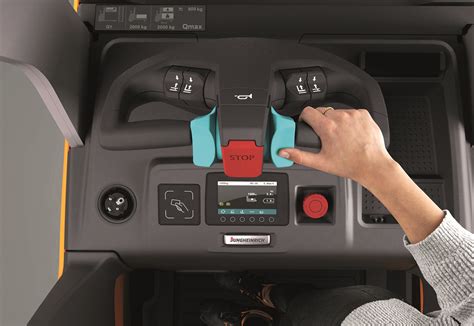

Kody błędów w wózkach widłowych

Kody błędów w wózkach widłowych to temat, z którym prędzej czy później spotka się każdy operator lub właściciel sprzętu. Choć nowoczesne maszyny są coraz bardziej niezawodne, różnego rodzaju komunikaty i sygnały ostrzegawcze są nieodłączną częścią codziennej eksploatacji. Prawidłowa interpretacja kodów błędów ma kluczową rolę - pozwala uniknąć awarii, zminimalizować koszty napraw i przede wszystkim zapewnić bezpieczeństwo podczas transportu ładunku. Kody błędów pełnią podobną funkcję jak kontrolki w samochodzie, umożliwiając szybkie reagowanie na potencjalne awarie.

Przykładowe kody błędów i ich znaczenie

• Ogólne błędy podzespołów: Najczęściej spotykany komunikat, oznaczający nieprawidłowości w działaniu jednego z podzespołów. Najczęstszą przyczyną jest chwilowe zakłócenie pracy sterownika lub problem z czujnikami. Często wystarczy restart urządzenia, by błąd zniknął.
• Problemy z funkcją hydrauliczną: Może oznaczać awarię pompy, nieszczelności w przewodach lub blokadę pracy dźwignią hydrauliczną.
• Awaria hamulca postojowego: Poważny sygnał. W takiej sytuacji operator musi natychmiast zatrzymać maszynę w najbliższym bezpiecznym miejscu i zadbać o bezpieczne odłożenie wideł.
• Problemy z układem elektrycznym: Problemy z napięciem, zwarcia czy słaba kondycja akumulatora to kolejne częste przyczyny komunikatów.
• Uniwersalne kody producentów: W wielu modelach producenci stosują uniwersalne kody, które dotyczą typowych problemów, np. z czujnikami temperatury, systemem sterowania jazdą czy układem paliwowym.

Reagowanie na kody błędów

Proces identyfikacji rozpoczyna się od zauważenia komunikatu na ekranie. Jeśli to możliwe, należy wykonać podstawowe czynności - np. sprawdzić instrukcję obsługi. W momencie wystąpienia komunikatu operator wózka powinien zachować spokój i szybko reagować zgodnie z procedurami. W wielu przypadkach operator może samodzielnie skasować błędy - np. po wykonaniu restartu urządzenia lub po zastosowaniu wyłącznika awaryjnego. Jeśli błędu nie można usunąć samodzielnie, należy skontaktować się z serwisem.

Konserwacja i bezpieczeństwo użytkowania

Regularne przeglądy techniczne są kluczowe dla utrzymania wózka widłowego w dobrym stanie. Planowanie regularnych inspekcji pozwala wcześnie wykrywać potencjalne problemy i zapobiegać awariom. Odpowiednie szkolenie operatorów może również zapobiegać wielu problemom. Operatorzy powinni być dobrze przeszkoleni w obsłudze wózka widłowego oraz w podstawowych czynnościach konserwacyjnych.

Pierwszą czynnością, gdy przystępuje się do obsługi wózka widłowego, powinno być koniecznie zapoznanie się z instrukcją obsługi wózka widłowego. W niej zawarte są wszystkie najbardziej istotne kwestie i informacje techniczne dotyczące pojazdu. Następnym krokiem jest sprawdzenie stanu technicznego pojazdu, opierając się na adnotacjach zawartych w książce eksploatacji wózka oraz samodzielnie przeprowadzonych oględzinach.

Zasady bezpieczeństwa podczas pracy z wózkiem widłowym

1. Zawsze kieruj się przede wszystkim zdrowym rozsądkiem. Nie podejmuj się działań, które wydają się niebezpieczne czy ryzykowne.
2. Zawsze zwracaj szczególną uwagę na właściwe umieszczenie ładunku na widłach wózka. Waga ładunku nie powinna być wyższa niż udźwig nominalny, do tego powinien on stabilnie trzymać się na widłach.
3. Poruszać się wózkiem widłowym można tylko pojedynczo (nie należy przewozić innych pracowników na elementach obudowy pojazdu czy widłach).
4. Pamiętaj, że w trakcie jazdy po pochyłym terenie, przód wózka z ładunkiem zawsze powinien być zwrócony w stronę wzniesienia.
5. Wykluczone jest także opuszczanie pojazdu w momencie, gdy pracuje jego silnik.

Manipulowanie często kilkutonowymi, wymagającymi ładunkami wiąże się z dużą odpowiedzialnością. W pracy operatora wózków widłowych liczy się nie tylko koncentracja i skrupulatność, ale także umiejętność oszacowania odległości.

Dostępność części zamiennych

W magazynach dostępne są różne bezpieczniki standardowe, wyłączniki automatyczne i uchwyty do bezpieczników do wózków widłowych do wszelkich zastosowań. Dzięki dużym zapasom magazynowym i dostępności, nie ma powodu do paniki, gdy konieczny jest zakup bezpieczników do wózka widłowego. Oferowana jest szeroka gama bezpieczników do wszystkich maszyn przemysłowych, w tym do wózków widłowych wielu marek, takich jak: Atlet, Ausa, Balkancar, Baoli, BT, Caterpillar, Cesab, Clark, Coventry Climax, Crown, Daewoo, DanTruck, Doosan, Fenwick, Fiat, Halla, Hangcha, Heli, Hyster, JCB, Jungheinrich, Kalmar, Komatsu, Lansing, Linde, LOC, Manitou, Mitsubishi, Montini, Nichiyu, Nissan, Nuova Detas, OMG, Rocla, Shinko, Sisu, Steinbock, Still, Stocklin, Tailift, TCM, Toyota, Unicarriers, Utilev, Yale.

Wszystkie części potrzebne do naprawy wózka widłowego są dostępne przez Internet, 24 godziny na dobę przez 7 dni w tygodniu za pośrednictwem sklepów internetowych, co eliminuje potrzebę szukania „bezpieczników do wózków widłowych w pobliżu”. Składanie zamówień i zadawanie pytań jest możliwe w dogodnym czasie. Można znaleźć części zamienne i akcesoria do maszyny, szukając według marki i typu urządzenia, korzystając z wyszukiwarki MyPartsFinder, lub według danych technicznych, korzystając z wyszukiwarki MyProductSearch. Dla każdego wyszukanego produktu natychmiast widoczna jest cena, dostępność, zdjęcia, dane techniczne i przewidywany czas dostawy.
