Zrozumienie budowy wózka widłowego jest kluczowe dla każdego operatora, wpływając na bezpieczeństwo pracy i efektywność operacji. Chociaż podstawy konstrukcji są omawiane podczas szkoleń, szczegółowa wiedza często bywa zapominana. Niniejszy artykuł ma na celu przybliżyć budowę wózków widłowych, ze szczególnym uwzględnieniem popularnych modeli produkcji bułgarskiej, znanych pod marką Balkancar lub potocznie jako „Bułgar”.
Ogólna Budowa Wózka Widłowego
Niezależnie od producenta, wózki jezdniowe posiadają szereg wspólnych elementów konstrukcyjnych, które zapewniają ich funkcjonalność i stabilność. Do podstawowych komponentów zaliczamy:
- Fotel operatora: Miejsce pracy operatora, które w zależności od modelu może być otoczone ramą ochronną lub znajdować się w zamkniętej kabinie.
- Silnik: Najczęściej zasilany gazem LPG lub dieslem. Jest sercem wózka, odpowiedzialnym za napęd i pracę układów hydraulicznych.
- Przeciwwaga: Element umieszczony z tyłu wózka, który zapewnia stabilność podczas podnoszenia i transportu ładunków, równoważąc ich masę.
- Maszt: Prostokątna rama znajdująca się z przodu wózka, na której zamontowana jest karetka z widłami. Maszt odpowiada za podnoszenie i opuszczanie ładunków.
- Łańcuchy: Zazwyczaj występują w typach rolkowych i płytkowych, służące do synchronizacji ruchów karetki i wideł wzdłuż masztu.
- Koła skrętne, kierownica, pedały i dźwignie: Podstawowe elementy sterujące wózkiem, umożliwiające jego manewrowanie, jazdę i obsługę funkcji podnoszenia.
Specyfika Wózków Widłowych Bułgar (Balkancar)
Wózki widłowe marki Balkancar zdobyły uznanie w przemyśle dzięki swojej trwałości i niezawodności. Są cenione za solidną konstrukcję i zdolność do pracy w wymagających warunkach. Modele bułgarskie często wyróżniają się wykorzystaniem sprawdzonych rozwiązań technicznych.
Kluczowe Cechy Modeli Bułgarskich
- Silniki Perkins: Wiele wózków widłowych Bułgar, zwłaszcza spalinowych, jest wyposażonych w silniki Perkins, znane z wyjątkowej wydajności i niezawodności. Zapewniają one odpowiednią moc do transportu ciężkich ładunków. Występują w wersjach zasilanych dieslem lub LPG.
- Koła bliźniacze: Często stosowane koła bliźniacze zwiększają stabilność wózka, co jest szczególnie przydatne w trudnych warunkach pracy. Zapewniają lepszą przyczepność i minimalizują ryzyko przewrócenia się.
- Udźwig i masa własna: Udźwig bułgarskich wózków widłowych może wynosić np. 3,5 tony, co czyni je odpowiednimi do transportu ciężkich ładunków w magazynach i zakładach produkcyjnych. Masa własna pojazdu, przykładowo 5 ton, dodatkowo zapewnia niezbędną stabilność.
Popularne Modele i Ich Charakterystyka
Wśród bułgarskich wózków widłowych wyróżnia się kilka modeli, które są często spotykane i poszukiwane na rynku wtórnym:
- DV1792: Model ten jest dostępny w różnych wersjach, co pozwala na jego dostosowanie do specyficznych wymagań użytkownika. Wózki te mogą być wyposażone w silniki diesla lub LPG.
- EV687, EV715: Modele te reprezentują wózki akumulatorowe. Mają podobną konstrukcję, różniąc się głównie udźwigiem i gabarytami. Spotyka się wersje z udźwigiem 1250 kg, które mogą mieć trzy koła i opcjonalne wspomaganie. Wózki akumulatorowe bułgarskiej produkcji, takie jak EV687, często wymagają schematów elektrycznych ze względu na brak tabliczek znamionowych w przypadku egzemplarzy używanych.
- WW-1222: Model sterowany modułem, gdzie płyta elektryczna jest zazwyczaj przykryta plastikową obudową, przykręconą do układu z tyrystorami.
Układ Zasilania i Akumulatory
W wózkach elektrycznych, akumulator jest kluczowym elementem dostarczającym moc niezbędną do poruszania się, transportu i podnoszenia ładunków. Jego wydajność i stan techniczny bezpośrednio wpływają na efektywność operacji.

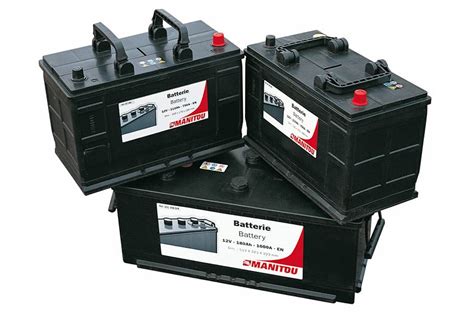

Akumulatory Trakcyjne
Akumulatory trakcyjne to specjalistyczne baterie przeznaczone do zasilania urządzeń transportu bliskiego. Na rynku dostępne są różne typy, charakteryzujące się odmienną mocą, masą, technologią wykonania, wydajnością i żywotnością.
Rodzaje Akumulatorów
- Akumulatory kwasowo-ołowiowe:
Są to sprawdzone i ekonomiczne rozwiązania, trwałe i stosunkowo tanie w zakupie. Wymagają jednak regularnej i starannej konserwacji, co generuje dodatkowe koszty eksploatacji. Konserwacja obejmuje uzupełnianie poziomu elektrolitu wodą destylowaną lub dejonizowaną oraz czyszczenie. Akumulatory kwasowo-ołowiowe są cięższe i mają długi czas ładowania (ok. 8 godzin), a po naładowaniu wymagają dodatkowych 8 godzin na schłodzenie.
- Akumulatory litowo-jonowe:
Nowoczesne baterie litowo-jonowe oferują znacznie dłuższą żywotność (nawet trzykrotnie dłuższą) i są znacznie lżejsze, co poprawia manewrowość wózka. Wymagają mniej konserwacji, a ich czas ładowania jest krótki (1-2 godziny). Charakteryzują się wyższą efektywnością energetyczną i dostarczają stałą moc przez dłuższy czas.
Konserwacja i Eksploatacja Akumulatorów
Aby zapewnić długą żywotność i optymalną wydajność akumulatorów trakcyjnych, kluczowe jest przestrzeganie zasad:
- Uzupełnianie elektrolitu: W przypadku akumulatorów kwasowo-ołowiowych należy regularnie kontrolować poziom elektrolitu i uzupełniać go wyłącznie wodą destylowaną lub dejonizowaną.
- Odsiarczanie akumulatora: Osad siarkowy, powstający podczas cykli ładowania i rozładowania, może negatywnie wpływać na wydajność. Regularna kontrola stopnia zasiarczenia i ewentualne odsiarczanie są zalecane.
- Unikanie całkowitego rozładowania: Jest to kluczowe dla zachowania dobrej kondycji baterii.
Wymiana Akumulatora
Sygnały wskazujące na konieczność wymiany baterii to spadek wydajności, widoczne uszkodzenia fizyczne (pęknięcia, przecieki) oraz osiągnięcie limitu cykli życia. Zazwyczaj akumulatory wymagają wymiany co 5-7 lat, jednak zależy to od intensywności użytkowania.
Specyfika Akumulatorów w Wózkach Bułgarskich EV
W modelach bułgarskich wózków elektrycznych, takich jak seria EV, często stosowane są systemy zasilania o wyższym napięciu, np. 80V. Mogą one składać się z dwóch zestawów po 40V, łączonych równolegle lub szeregowo. Stare modele sterowane były zazwyczaj za pomocą styczników, co mogło prowadzić do gwałtownego ruszania wózka, niezależnie od położenia pedału gazu.

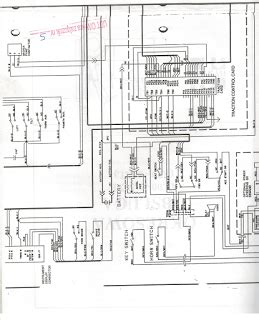

Schematy Elektryczne i Techniczne dla Wózków Bułgar
Poszukiwanie schematów elektrycznych i technicznych do bułgarskich wózków widłowych jest częstym problemem, zwłaszcza w przypadku starszych, używanych modeli bez tabliczki znamionowej.
Dostępność Dokumentacji
- Brak oficjalnego wsparcia: Producent, Balkancar RECORD Bułgaria, często informuje, że nie posiada dokumentacji technicznej dla bardzo starych modeli wózków.
- Schematy z DTR: Czasem udaje się znaleźć schematy przerysowane z oryginalnej Dokumentacji Techniczno-Ruchowej (DTR), choć mogą one zawierać błędy lub wymagać weryfikacji.
- Schematy dla modeli EV: Istnieją schematy obwodów siłowych i sterowania dla wózków typu EV687, EV715, EV715 CURTIS, które mogą być przydatne w serwisowaniu. Wózki te mają podobną konstrukcję, ale mogą różnić się gabarytami i udźwigiem.
- Regulatory napięcia: Dostępne są również schematy dotyczące regulatorów napięcia ładowania, często w formie zamienników.
Charakterystyka Układów Sterowania
W starszych modelach bułgarskich wózków elektrycznych sterowanie silnikiem odbywało się poprzez styczniki, a czasem dodatkowo poprzez opornice. Wózek widłowy sterowany modułem (np. ww-1222) posiada płytę elektryczną z tyrystorami, ukrytą pod plastikową obudową.
Konserwacja i Serwisowanie Wózków Bułgar
Stan techniczny wózka widłowego marki Bułgar odgrywa kluczową rolę w jego długowieczności i efektywności. Regularne przeglądy i odpowiednia konserwacja pozwalają uniknąć typowych usterek i zapewnić niezawodność.
Kluczowe Obszary Konserwacji
- Silnik Perkins: Warto często kontrolować jego stan techniczny i zasięgnąć porady fachowca w przypadku problemów. Utrzymywanie odpowiedniego poziomu płynów eksploatacyjnych, takich jak olej silnikowy, jest niezbędne.
- Układ paliwowy: Problemy z zapowietrzaniem się układu paliwowego, zwłaszcza po dłuższym postoju, są często zgłaszane w modelach z silnikiem Perkins (np. DV1792). Wymiana pompki mechanicznej, głowicy filtra czy kontrola przewodów mogą być konieczne. Istotne jest również prawidłowe podłączenie świecy płomieniowej, często wyposażonej w termozawór w przypadku silników Perkins.
- Skrzynia biegów i hamulce: Regularne przeglądy i konserwacja tych elementów umożliwiają wczesne wykrycie problemów, takich jak nadmierne zużycie, co znacząco zmniejsza ryzyko przestojów.
- Układ hydrauliczny: Ważne jest utrzymywanie odpowiedniego poziomu oleju hydraulicznego. Problemy z ciśnieniem mogą wymagać sprawdzenia zaworu przelewowego w rozdzielaczu.
- Układ elektryczny: Typowe problemy to uszkodzony alternator, brak ładowania akumulatora lub problemy z zegarem temperatury wody (np. w DV1792). Wymiana zużywających się elementów, takich jak opony czy części układu napędowego, jest również istotna.

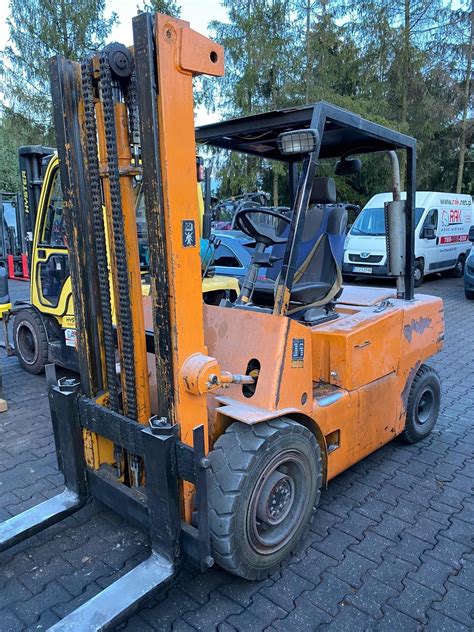

Wózek widłowy Balkancar (Bułgar)
Wskazówki po Remoncie Silnika
Po remoncie kapitalnym silnika zaleca się nie pozostawiać go na biegu jałowym przez długi czas. Zamiast tego, wózek powinien być uruchomiony i używany na różnych obrotach, stopniowo zwiększając obciążenie, aby zapewnić prawidłowe docieranie się elementów.
Dostępność Części Zamiennych i Zakup
Dostępność części zamiennych odgrywa kluczową rolę w serwisowaniu wózków widłowych Bułgar, zwłaszcza tych starszych.
Rynek Części Zamiennych
Mimo wieku niektórych modeli, części zamienne do wózków Balkancar są stosunkowo łatwo dostępne na rynku wtórnym. Wiele firm specjalizujących się w częściach do wózków widłowych, np. w Warszawie, oferuje szeroki asortyment, w tym bębny hamulcowe, piasty kół czy elementy układu napędowego. W przypadku remontu silnika (np. Perkins) warto poszukać specjalistycznych dostawców.
Zakup Wózka Widłowego Bułgar
Jeśli szukasz bułgarskiego wózka widłowego, popularne serwisy ogłoszeniowe, takie jak OLX, oferują szeroką gamę modeli, zarówno nowych, jak i używanych. Umożliwia to dopasowanie wyboru do indywidualnych potrzeb i budżetu.
- Wózki używane: Są często bardziej przystępne cenowo, co jest atrakcyjne dla firm z ograniczonymi środkami. Mogą jednak wymagać częstszej konserwacji, zwłaszcza jeśli były intensywnie eksploatowane.
- Wózki nowe: Oferują innowacyjne technologie i gwarancję producenta, co zwiększa ich niezawodność i minimalizuje ryzyko awarii.
Przy wyborze wózka widłowego kluczowe jest rozważenie takich parametrów jak waga samego wózka, jego udźwig oraz wysokość podnoszenia, aby jak najlepiej dostosować maszynę do specyfiki pracy w magazynach, centrach logistycznych czy zakładach produkcyjnych.
