Przyczyny braku hamulców w wózku widłowym i ich rozwiązania

Układ hamulcowy w wózku widłowym jest kluczowym elementem zapewniającym bezpieczeństwo i efektywność pracy. Wszelkie jego nieprawidłowości, a w szczególności brak hamulców, mogą prowadzić do poważnych konsekwencji. Niniejszy artykuł przedstawia najczęstsze przyczyny problemów z hamulcami w wózkach widłowych oraz proponuje rozwiązania tych usterek.

Procedura odpowietrzania hamulców w wózku widłowym

Odpowietrzanie hamulców wózka widłowego to fundamentalna procedura konserwacyjna, która gwarantuje skuteczne i bezpieczne działanie układu hamulcowego. Proces ten polega na usunięciu pęcherzyków powietrza z przewodów płynu hamulcowego, które mogą negatywnie wpływać na skuteczność hamowania. Należy pamiętać, że czynność tę powinien przeprowadzić wykwalifikowany technik lub osoba posiadająca odpowiednią wiedzę i doświadczenie mechaniczne.

Przed przystąpieniem do pracy należy upewnić się, że wózek widłowy jest zaparkowany na płaskiej powierzchni, zaciągnięty jest hamulec postojowy i wyłączony silnik. Zawsze należy nosić odpowiedni sprzęt ochronny, w tym rękawice i okulary ochronne.

Kroki odpowietrzania hamulców:

1. Znajdź zawór odpowietrzający hamulce na zacisku hamulca wózka widłowego.
2. Przygotuj zestaw do odpowietrzania hamulców lub przezroczystą rurkę i podłącz ją do zaworu odpowietrzającego.
3. Przed rozpoczęciem sprawdź poziom płynu hamulcowego w zbiorniczku pompy hamulcowej i uzupełnij go w razie potrzeby.
4. Poproś pomocnika o naciśnięcie pedału hamulca i przytrzymanie go wciśniętego.
5. Gdy pedał jest wciśnięty, lekko otwórz zawór odpowietrzający, aby umożliwić wypłynięcie płynu. W wypływającym płynie mogą być widoczne pęcherzyki powietrza.
6. Zamknij zawór, zanim pomocnik zwolni pedał hamulca.
7. Powtarzaj ten proces, aż w płynie wypływającym z zaworu odpowietrzającego hamulce nie będą widoczne żadne pęcherzyki powietrza.
8. Powtórz kroki 3 i 4 dla układu hamulcowego każdego koła.
9. Po odpowietrzeniu wszystkich hamulców ponownie sprawdź poziom płynu hamulcowego w zbiorniczku i uzupełnij w razie potrzeby.
10. Uruchom wózek widłowy i sprawdź hamulce pod kątem sztywności i szybkości reakcji.
11. Wyczyść rozlany płyn hamulcowy, ponieważ może powodować korozję.

Prawidłowe odpowietrzanie hamulców ma kluczowe znaczenie dla bezpieczeństwa i wydajności operacji wózków widłowych. Jeśli nie masz pewności co do wykonania tej czynności, zaleca się zwrócenie się o pomoc do profesjonalisty.

Typowe usterki i rozwiązania problemów z hamulcami w wózków widłowych

Wraz z rozwojem budownictwa drogowego i wzrostem stopnia mechanizacji, coraz więcej jednostek budowlanych i osób prywatnych decyduje się na zakup lub wynajem maszyn budowlanych, w tym wózków widłowych. Właściwe zrozumienie charakterystyki strukturalnej układu hamulcowego tych urządzeń oraz opanowanie metod rozwiązywania typowych usterek jest kluczowe dla zapewnienia normalnego użytkowania sprzętu.

Poniżej przedstawiono najczęściej występujące problemy z hamulcami w wózkach widłowych, stosując jako przykład powszechnie stosowany w kołowych maszynach budowlanych układ hamulcowy z zaciskiem olejowym.

1. Ciśnienie w układzie hamulcowym wzrasta powoli

Główne przyczyny:

• Niewłaściwe działanie pompy powietrza lub wyciek z rurociągu.
• Zardzewiały zawór zwrotny.
• Separator spustowy oleju nie jest prawidłowo zamknięty.
• Wyciek z zaworu regulacji ciśnienia.

Metoda rozwiązywania problemów:

1. Wyklucz wyciek z rurociągu.
2. Sprawdź stan pracy pompy powietrza: odłącz rurkę wylotową pompy powietrza i naciśnij kciukiem wylot powietrza. Jeśli ciśnienie wylotowe jest niskie, pompa powietrza jest uszkodzona.
3. Jeśli pompa powietrza jest sprawna, sprawdź korek spustowy oleju lub zawór regulujący ciśnienie w separatorze wody pod kątem obejścia i upewnij się, że nie ma problemów.
4. Na koniec sprawdź dwa zawory zwrotne w złączu trójdrożnym. Zardzewiały zawór zwrotny może powodować wdychanie powietrza do zbiornika lub spowolnienie wlotu powietrza.

2. Niewystarczająca siła hamowania (słabe hamulce)

Główne przyczyny:

• Wyciek oleju z obwodu hamulcowego lub przerwa w obwodzie oleju hamulcowego.
• Obecność oleju na zacisku hamulcowym.

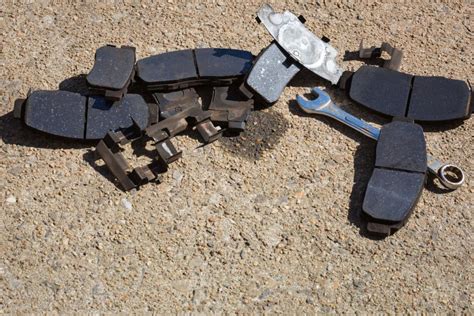

• Poważne zużycie powierzchni ciernej.
• Zbyt niskie ciśnienie powietrza w układzie hamulcowym.

Rozwiązanie: Powyższe usterki można wyeliminować poprzez naprawę, regulację lub wymianę odpowiednich części, zgodnie z ich przyczynami.

3. Wózek widłowy zbacza po hamowaniu

Bezpośrednia przyczyna: Niezrównoważony moment hamowania kół po obu stronach. Siła hamowania lewego i prawego koła jest niezrównoważona, co powoduje, że wózek widłowy zbacza w jedną stronę podczas hamowania (stronę, która podczas hamowania porusza się do przodu, należy sprawdzić pod kątem luzu hamulcowego lub stanu cylindra koła po tej stronie).

Najczęstsze przyczyny awarii:

• Poważne zanieczyszczenie tarczy zacisku hamulca.
• Poważne pogorszenie stanu układu ciernego.
• Niezrównoważony moment hamowania.
• Uwięziony tłok w cylindrze tarczy zacisku hamulca i jego nieprawidłowe działanie.
• Problem z pompą hamulcową (pod-pompa).

Rozwiązanie: W tym momencie należy usunąć olej z cylinderka tarczy zacisku hamulca. Sprawdzić, czy tłok nie jest zablokowany. Obserwować stan pracy pod-pompy i dokonać demontażu w zależności od sytuacji.

4. Awaria hamulca (hamulec zablokowany)

Opis usterki: Ładowarka stara się chodzić, a po zaparkowaniu zacisk hamulca jest gorący w dotyku. Po dłuższym odpoczynku hamulce puszczają.

Główne przyczyny:

• Zużycie okładzin ciernych jest zbyt duże.
• Uszkodzony pierścień przeciwpyłowy.
• Zardzewiała sprężyna powrotna tłoka, powodująca jego zablokowanie w pompie hamulcowej.
• Słabe lub uszkodzone działanie pompy hamulcowej, uniemożliwiające swobodny przepływ oleju pod wysokim ciśnieniem.

Rozwiązanie: W takiej sytuacji należy sprawdzić i ewentualnie wymienić zużyte elementy, takie jak okładziny cierne, pierścień przeciwpyłowy, sprężynę powrotną oraz elementy pompy hamulcowej.

5. Rozpryskiwanie mgły olejowej podczas hamowania

Przyczyna:

• Uszkodzony przełącznik światła hamowania powoduje rozpryskiwanie oleju pod wysokim ciśnieniem z interfejsu przełącznika.
• Zbyt długie ustawienie tłoczyska dopalacza (w przypadku wymiany nowego zespołu pompy siły), co powoduje zbyt duży skok tłoka podczas pracy dopalacza. Płyn hamulcowy jest zawracany z otworu spustowego do dopalacza, powodując jego rozpryskiwanie wewnątrz pompy.

Rozwiązanie: Wymiana uszkodzonego przełącznika światła hamowania. W przypadku problemu z tłoczyskiem, należy zmierzyć skok roboczy tłoka podczas montażu, aby określić prawidłową długość tłoczyska.

Problem: Wózek widłowy nie rusza z miejsca

Problemy z ruszaniem wózkiem widłowym mogą prowadzić do przestojów w pracy i utraty produktywności. Zrozumienie potencjalnych przyczyn tych problemów i ich skuteczne rozwiązanie jest kluczowe dla utrzymania sprawnego i efektywnego magazynu.

Najczęstsze przyczyny i kroki diagnostyczne:

1. Sprawdź baterię i połączenia elektryczne: Zużyta lub słabo naładowana bateria może uniemożliwić ruszenie wózka. Należy sprawdzić stan baterii oraz połączenia elektryczne.
2. Zbadaj stan ogumienia: Zbyt zużyte lub uszkodzone opony mogą być przyczyną problemów z ruchem.
3. Skontroluj układ hydrauliczny: Układ hydrauliczny odpowiada za ruch wózka i podnoszenie ładunków. Należy sprawdzić szczelność przewodów i odpowiedni poziom płynu hydraulicznego.
4. Sprawdź mechanizm hamowania: Niesprawne hamulce mogą uniemożliwić wózkowi ruszenie z miejsca.
5. Weryfikacja ogólnej konserwacji i podobnych przypadków: Warto skonsultować się z innymi użytkownikami sprzętu lub specjalistami, aby dowiedzieć się, czy napotkali podobne problemy i jakie były ich rozwiązania.
6. Konsultacja ze specjalistami: Jeśli problem z poruszaniem się wózka widłowego nadal występuje, zaleca się skorzystanie z pomocy profesjonalistów.

Podsumowując, w przypadku problemów z ruszaniem wózkiem widłowym, konieczne jest podjęcie odpowiednich kroków diagnostycznych w celu zidentyfikowania i rozwiązania przyczyny. Regularna konserwacja i konsultacje z profesjonalnym serwisem wózków widłowych są kluczowe dla zapobiegania tego typu problemom.

Podciśnieniowy hydrauliczny układ hamulcowy w wózku widłowym

Podciśnieniowy hydrauliczny układ hamulcowy wózka widłowego składa się głównie z pedału hamulca, głównego cylindra hamulca, wzmacniacza podciśnienia, cylindra hamulca koła, hamulca koła i rurociągu.

Zasada działania:

Siła hamowania działa na główny cylinder hamulca poprzez pedał i mechanizm łączący, wytwarzając przepływ płynu o określonym ciśnieniu na jego wylocie. Po dostaniu się płynu do wzmacniacza podciśnienia, ciśnienie jest dalej zwiększane i przekazywane rurociągiem do cylindra hamulca koła. Cylinder hamulcowy generuje nacisk, który otwiera klocki hamulcowe na zewnątrz, dociskając je do piasty hamulca i wytwarzając siłę hamowania.

Układ hamulcowy wózka widłowego często ma cztery rodzaje usterek: awaria hamowania, słaby efekt hamowania, odchylenie hamowania i opór hamowania. Metody diagnostyczne tych usterek są szczegółowo opisane poniżej.

1. Awaria hamulca

Objaw: Wózek widłowy nie może zwolnić ani zatrzymać się podczas hamowania.

Metody diagnostyki i rozwiązywania problemów:

• Jeśli pedał hamulca naciskany kilkakrotnie nie podnosi się i nie ma oporu, należy sprawdzić poziom płynu hamulcowego w pompie hamulcowej. W przypadku braku płynu, dolać płyn tego samego modelu i odpowietrzyć rurociąg.
• Jeśli poziom płynu jest prawidłowy, sprawdzić, czy każdy przewód hamulcowy nie ma wycieków lub uszkodzeń, i naprawić lub wymienić w razie potrzeby.
• Jeśli po naciśnięciu pedału hamulca nie ma ruchu, połączenie między pedałem a pompą hamulcową może być rozłączone. Sprawdzić mechanizm połączenia i podłączyć go prawidłowo.
• Jeśli po naciśnięciu pedału hamulca wyczuwa się pewien opór, ale pozycja pedału nie jest stabilna (wyraźnie tonie), a pompa hamulcowa przecieka lub rozpryskuje płyn, przyczyną jest najprawdopodobniej pęknięcie uszczelki pompy hamulcowej. Należy zdemontować pompę hamulcową i wymienić uszczelkę.
• Jeśli powyższe kontrole są normalne, a problem nadal występuje, może być konieczna wymiana uszczelki pompy hamulcowej.

2. Słaby efekt hamowania

Objawy:

• Po kilkukrotnym naciśnięciu pedału hamulca, wózek widłowy nie może zwolnić i zatrzymać się.
• Wysokość pedału podczas naciskania jest normalna, ale czuje się słabo i nie można natychmiast się zatrzymać.
• Podczas naciskania pedału czuje się, że pedał jest wysoko, twardy lub nawet odbija, ale efekt hamowania jest słaby.

Metody rozwiązywania problemów:

• Jeśli pedał hamulca po kilkukrotnym naciśnięciu stopniowo się podnosi, a następnie powoli opada bez podnoszenia stopy, a czuć elastyczność pedału, oznacza to obecność powietrza w układzie hamulcowym. Należy go odpowietrzyć, zaczynając od cylindra pomocniczego znajdującego się najbliżej głównego cylindra hamulcowego.
• Jeśli hamulec nie działa po jednokrotnym naciśnięciu pedału hamulca, a pozycja pedału zwiększa się stopniowo po kolejnych naciśnięciach, a efekt hamowania jest dobry, oznacza to zbyt duży luz pedału lub zbyt duży luz między tarczą cierną a piastą hamulca. Należy wyregulować luz pedału i luz między tarczą cierną a piastą hamulca.
• Jeśli podczas ciągłego naciskania pedału hamulca jego pozycja jest bardzo niska, a pedał tonie, wskazując na wyciek oleju w układzie hamulcowym lub nieszczelność zaworu wylotowego oleju pompy hamulcowej. Należy sprawdzić szczelność połączeń rurowych i w razie potrzeby naprawić lub wymienić.
• Jeżeli pozycja pedału jest bardzo niska, a po kilkukrotnym naciśnięciu nie podnosi się, oznacza to zatkanie otworu odpowietrzającego pompy hamulcowej lub otworu kompensacji płynu hamulcowego. Należy je sprawdzić i udrożnić.
• Jeśli wysokość pedału jest prawidłowa, a skuteczność hamowania jest słaba, jest to usterka hamulca koła. Należy zdemontować hamulec koła w celu konserwacji.
• Jeśli pedał hamulca jest wysoki, twardy lub odbija podczas używania hamulca, może to oznaczać uszkodzenie wzmacniacza podciśnienia. Należy sprawdzić szczelność rur podciśnieniowych i połączeń, a następnie przetestować wzmacniacz podciśnienia.

3. Odchylenie hamulca

Objaw: Koła po obu stronach nie działają jednocześnie lub siła hamowania jest różna, co powoduje, że wózek widłowy zbacza na jedną stronę podczas hamowania.

Metody rozwiązywania problemów:

• Jeśli wózek zbacza w prawo podczas hamowania, oznacza to powolne hamowanie lewego koła lub niewystarczającą siłę hamowania. W przeciwnym razie prawo.
• Należy sprawdzić, czy przewód hamulcowy koła nie jest zagięty lub nieszczelny.
• Jeśli przewód koła jest nienaruszony, należy odpowietrzyć cylinder koła. Jeśli odchylenie hamulca ustąpi, oznacza to opór powietrza w cylindrze koła lub rurociągu.
• Jeśli nie ma oporu powietrza, należy sprawdzić i wyregulować luz między tarczą cierną koła a piastą hamulca.
• Jeśli powyższe kontrole nie wykażą problemu, oznacza to usterkę w hamulcu koła. Należy zdemontować hamulec koła i sprawdzić zużycie klocka hamulcowego oraz działanie cylinderka hamulcowego.

4. Hamulec hamulca (opór hamowania)

Objaw: Po podniesieniu pedału hamulca, wszystkie lub poszczególne hamulce kół nie zwalniają natychmiast i całkowicie, co utrudnia ponowne uruchomienie lub jazdę wózkiem widłowym.

Metody rozwiązywania problemów:

• Po pewnym czasie pracy wózka widłowego, dotknij ręką piasty każdego koła. Jeśli wszystkie piasty hamulcowe są gorące, usterka tkwi w głównym cylindrze hamulcowym.
• Jeśli poszczególne koła są gorące, oznacza to, że usterka tkwi w hamulcu koła.
• Jeśli przyczyną jest cylinder główny, należy sprawdzić swobodny skok pedału. Jeśli nie spełnia wymagań, należy go wyregulować. Jeśli swobodny skok jest prawidłowy, należy sprawdzić powrót oleju w pompie hamulcowej. Jeśli olej nie wraca lub wraca powoli, należy zdemontować cylinder główny w celu konserwacji lub wymiany.
• Jeśli usterka dotyczy hamulca koła, należy poluzować śrubę wydechową.
