Cewka zapłonowa to jeden z najważniejszych elementów składowych układu zapłonowego, stosowanego w silnikach benzynowych, w tym również w wózkach widłowych. Jest to kluczowy element, bez którego zapłon mieszanki paliwowo-powietrznej jest niemożliwy. Jej zadaniem jest zamiana prądu o niskim napięciu z instalacji elektrycznej w impuls o ogromnej mocy, sięgający nawet kilkudziesięciu tysięcy woltów.
Problemy z układem zapłonowym, w tym z cewką, mogą mieć poważne konsekwencje dla pracy silnika. Często objawy awarii cewki zapłonowej są charakterystyczne, choć bywają mylone z usterkami świec lub układu paliwowego. Zrozumienie budowy, zasady działania, objawów awarii oraz metod diagnostyki cewki zapłonowej jest kluczowe dla prawidłowego funkcjonowania pojazdu i uniknięcia kosztownych napraw.
Budowa i Zasada Działania Cewki Zapłonowej
Cewka zapłonowa to transformator, w którego wnętrzu znajdują się dwa uzwojenia, sprzężone magnetycznie, nawinięte na rdzeń magnetyczny. Instalacja samochodowa operuje zazwyczaj napięciem 12 V, co jest zdecydowanie za mało, aby wytworzyć iskrę zdolną do zapalenia sprężonej mieszanki paliwa i powietrza w cylindrze. Tutaj do gry wchodzi cewka, której rola polega na przekształceniu tego niskiego napięcia w impuls o ogromnej mocy - od 25 000 do nawet 40 000 V.

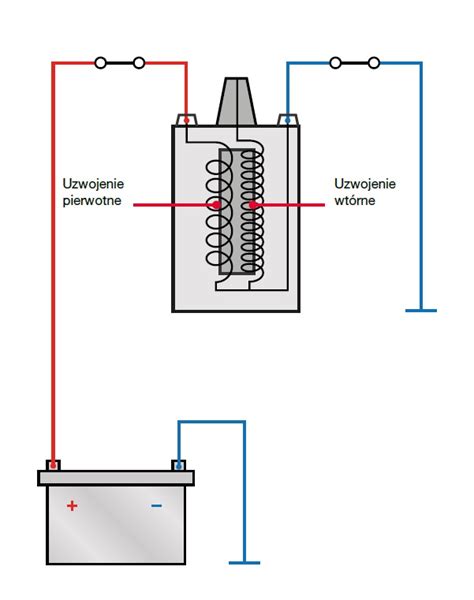

Cewka jest zbudowana z dwóch zwojów drutu, popularnie zwanych uzwojeniem pierwotnym i uzwojeniem wtórnym. Uzwojenie pierwotne jest grubsze, ma mniejszą ilość zwojów i pobiera prąd do cewki. Uzwojenie wtórne ma od 100 do nawet 200 razy więcej zwojów, a co za tym idzie, są one zrobione ze znacznie cieńszego drutu. Jeden z końców uzwojenia wtórnego jest podpięty do masy, a drugi do styku wysokiego napięcia, które cewka ma wytworzyć. Zwoje w obydwu uzwojeniach są oplecione wokół rdzenia, zbudowanego z metalowych płytek oddzielonych od siebie izolacją.
Jak to działa? Kiedy prąd z akumulatora (ok. 12 V) trafia do uzwojenia pierwotnego, wewnątrz cewki tworzy się pole magnetyczne. Układ zapłonowy zamyka obwód, w wyniku czego dochodzi do wygenerowania napięcia indukcyjnego, które załamuje pole magnetyczne. Dzięki temu tworzy się prąd o napięciu 250 do 400 V. Następnie trafia on do uzwojenia wtórnego, gdzie jego napięcie rośnie o tyle razy, ile jest zwojów w uzwojeniu wtórnym. Czyli przy 100 zwojach, napięcie 250 V zamieni się w napięcie 25 000 V. Kiedy obwód zostanie przerwany, jedynym ujściem napięcia z cewki jest styk wysokiego napięcia, z którego później trafia ono do świecy i generuje iskrę. Współczesne cewki zapłonowe często zawierają także specjalny kondensator, który pomaga w wytworzeniu impulsu wysokiego napięcia, magazynując energię elektryczną i uwalniając ją, gdy moduł zapłonowy przerywa przepływ prądu przez uzwojenie pierwotne.
Rodzaje Układów Zapłonowych i Typy Cewek
Współczesne rozwiązania techniczne różnią się od tych stosowanych w starszych autach i wózkach widłowych. Dwie główne kategorie to układy z mechanicznym rozdzielaczem oraz układy bezrozdzielaczowe, sterowane elektronicznie.
Układy Klasyczne (z rozdzielaczem)
Dawniej jedna cewka obsługiwała cały silnik poprzez rozdzielacz zapłonu. Mechaniczny rozdzielacz zapłonu składa się z palca rozdzielacza, zamontowanego na przedłużonym wałku rozrządu, oraz kopułki rozdzielacza. Prąd generowany przez cewkę jest rozdzielany na przewody wysokiego napięcia, z których każdy prowadzi do jednej świecy.
Układy Elektroniczne i Bezrozdzielaczowe

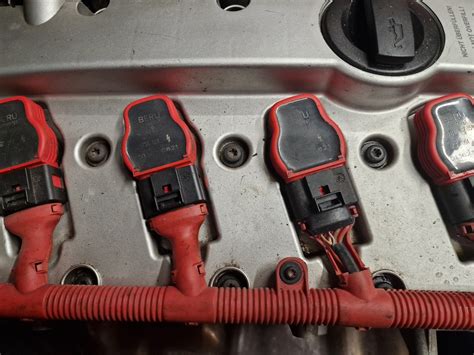

W nowoczesnych jednostkach, zwłaszcza tych sterowanych elektronicznie, najczęściej spotykamy systemy, gdzie na każdy cylinder przypada jedna cewka (system Coil-on-Plug, często nazywane "fajkami" lub monocewkami) lub jedna cewka obsługuje dwa cylindry (coil pack, zespół cewek). Dzięki temu udało się wyeliminować mechaniczny rozdzielacz zapłonu, co zwiększa precyzję i niezawodność zapłonu.
Kluczowe Różnice w Cewkach: Problem Palących Się Elementów
Zapewnienie prawidłowego działania układu zapłonowego wymaga doboru cewki o odpowiednich parametrach. Należy pamiętać, że cewki zapłonowe dla układów elektronicznych mają inne parametry od cewek dla układów tradycyjnych.
W klasycznych układach zapłonowych oporność uzwojenia pierwotnego cewki wynosi zazwyczaj 3,17÷3,43 Ω. Natomiast w cewkach przeznaczonych do zapłonów elektronicznych oporność uzwojenia pierwotnego wynosi ≈ 0,8 Ω lub nawet mniej (zdarzają się cewki o oporności 0,5 Ω).
Taka różnica w oporności ma kluczowe znaczenie, ponieważ wpływa na szybkość narastania prądu w uzwojeniu pierwotnym oraz jego wartość. Pozostawienie opornika w obwodzie cewki przeznaczonej do układu elektronicznego lub odwrotnie, może prowadzić do nieprawidłowego funkcjonowania, a nawet uszkodzenia cewki.
Przykład z wózka widłowego Clark, gdzie doszło do powtarzającego się spalania cewek po ponownym zamontowaniu klasycznego zapłonu, jest typowym przypadkiem. Jeśli po zmianie zapłonu na tradycyjny, zamiast oryginalnej cewki dla klasycznego układu, zastosowano cewkę o parametrach przeznaczonych dla układu elektronicznego, przy jednoczesnym pozostawieniu opornika (co było właściwe dla starszej cewki, ale niekoniecznie dla nowej, źle dobranej), mogło to doprowadzić do nadmiernego obciążenia i przegrzewania się cewki, skutkując jej awarią. Kluczowe jest zawsze dopasowanie cewki do specyfikacji układu zapłonowego - czy to klasycznego z rozdzielaczem, czy nowoczesnego, elektronicznego.
Objawy Awarii Cewki Zapłonowej
Układ zapłonowy rzadko psuje się „po cichu”. Zazwyczaj wózek widłowy wysyła szereg sygnałów ostrzegawczych, które powinny być szybko wychwycone. Objawy uszkodzonej cewki zapłonowej są dość charakterystyczne, choć często mylone z usterkami świec lub układu paliwowego. Poniższa tabela przedstawia najczęstsze sygnały, które mogą świadczyć o problemach z cewką:
| Objaw uszkodzonej cewki zapłonowej | Jak objawia się podczas jazdy lub pracy silnika | Co oznacza dla pracy silnika | Dlaczego tak się dzieje |
|---|---|---|---|
| Niewypał silnika / Szarpanie silnika podczas jazdy | Samochód szarpie podczas przyspieszania lub jazdy ze stałą prędkością, silnik pracuje nierówno, występują silne drgania na biegu jałowym. | Jeden z cylindrów nie pracuje prawidłowo (wypadanie zapłonu - misfire) lub zapłon jest niestabilny. | Cewka nie generuje wystarczającej iskry, przez co mieszanka paliwowo-powietrzna nie zapala się w odpowiednim momencie lub nieregularnie. |
| Spadek mocy silnika i słabe przyspieszenie | Auto słabiej przyspiesza, ma trudności z podjeżdżaniem pod wzniesienie, gorzej reaguje na pedał gazu. | Silnik nie wykorzystuje pełnej mocy, występuje drastyczny spadek osiągów. | Brak zapłonu w cylindrze powoduje utratę części energii spalania, lub cewka generuje iskrę o zbyt małej energii. |
| Trudności z uruchomieniem silnika | Silnik długo kręci lub odpala dopiero po kilku próbach, szczególnie w wilgotnych/deszczowych warunkach lub po rozgrzaniu. | Układ zapłonowy nie działa prawidłowo, cewka nie zapewnia iskry niezbędnej do zapłonu mieszanki. | Cewka nie generuje odpowiedniego napięcia do powstania iskry lub przegrzewa się po kilku kilometrach jazdy. |
| Zapalona kontrolka "Check Engine" | Na desce rozdzielczej pojawia się pomarańczowa kontrolka silnika. | Sterownik wykrył błąd zapłonu lub wypadanie zapłonów. | Komputer silnika rejestruje nieregularne spalanie w cylindrach. Podczas diagnostyki komputerowej mogą pojawić się kody błędów P0300 (losowe wypadanie zapłonu) oraz P030X (gdzie X to numer cylindra, np. P0301). |
| Wzrost zużycia paliwa | Samochód zaczyna spalać więcej paliwa niż zwykle. | Mieszanka paliwowa nie jest spalana w całości, dochodzi do nieefektywnego spalania. | Awaria cewki powoduje nieefektywne spalanie, co skutkuje zwiększonym zużyciem paliwa. |
| Zapach niespalonego paliwa z wydechu | Z rury wydechowej może być wyczuwalny intensywny, ostry zapach benzyny. | Część paliwa nie ulega spaleniu i trafia do układu wydechowego. | Brak iskry w cylindrze powoduje wyrzucanie niespalonej mieszanki do wydechu. |
| Drgania silnika | Silnik wyraźnie wibruje, szczególnie na postoju, a wskazówka obrotomierza może falować. | Praca cylindrów jest nierówna. | Jeden z cylindrów nie generuje mocy z powodu braku zapłonu. |
| Przerywanie pracy silnika przy dużym obciążeniu | Problem pojawia się przy mocnym przyspieszaniu lub pod górę. | Układ zapłonowy nie radzi sobie z zapłonem mieszanki. | Przy większym obciążeniu potrzebna jest silniejsza iskra, której uszkodzona cewka nie jest w stanie wytworzyć. |
| Zgaśnięcie silnika | Awaria cewki zapłonowej może powodować okresowe zgaśnięcia lub nagłe wyłączenia silnika podczas jazdy. | Cewka traci zdolność do utrzymywania stałej iskry, co prowadzi do utraty mocy i ostatecznego zgaśnięcia. | Cewka może przegrzewać się, co prowadzi do zaniku iskry. |
cewka zapłonowa Opel,objawy uszkodzenia,przypadłość większości opli w benzynie
Przyczyny Awarii Cewek Zapłonowych
Cewki zapłonowe są elementami eksploatacyjnymi, choć ich żywotność jest zazwyczaj dość długa (często przekracza 100 tys. km). Do awarii mogą prowadzić różne czynniki, zależne od warunków eksploatacji:
- Naturalne zużycie: Każda część eksploatacyjna prędzej czy później ulega zużyciu.
- Wysoka temperatura silnika: Cewki pracują w wysokich temperaturach, a nadmierne przegrzewanie może uszkodzić izolację uzwojeń, prowadząc do zwarć i awarii.

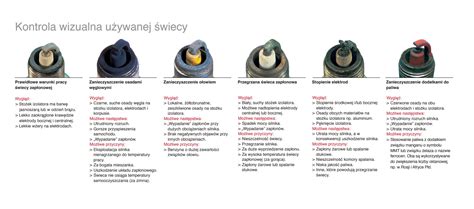

- Zużyte świece zapłonowe: To kluczowy aspekt. Jeśli świeca jest zużyta (ma zbyt dużą przerwę między elektrodami), cewka musi wygenerować znacznie wyższe napięcie, aby iskra przeskoczyła, co zwiększa jej obciążenie i przyspiesza zużycie.
- Wilgoć i zanieczyszczenia: Wilgoć (np. po myciu silnika lub z nieszczelności) oraz olej czy inne zanieczyszczenia mogą powodować przebicia elektryczne i uszkodzenia izolacji.
- Uszkodzona instalacja elektryczna: Niestabilne napięcie doprowadzane do cewki, zwarcia lub przepięcia mogą prowadzić do jej uszkodzenia.
- Nieoptymalne umieszczenie cewki: Jeżeli cewka znajduje się zbyt blisko cylindra, jest narażona na działanie bardzo wysokich temperatur, co skraca jej żywotność.
Specyfika w Pojazdach z Instalacją LPG (Silniki Zagazowane)
W przypadku wózków widłowych z silnikami zagazowanymi (LPG), awarie cewek zapłonowych są szczególnie częste. Mieszanka gazowo-powietrzna ma znacznie większy opór elektryczny niż mieszanka benzynowa. Oznacza to, że do przeskoku iskry potrzebne jest wyższe napięcie, co silniej obciąża cewkę.
Eksperci wskazują, że instalacja LPG może skrócić żywotność cewek zapłonowych o 30-50%. W takich pojazdach zaleca się częstszą kontrolę układu i wymianę cewek profilaktycznie co 60-80 tys. km, aby uniknąć problemów z wypalaniem gniazd zaworowych czy uszkodzeniem katalizatora.
Diagnostyka i Sprawdzanie Cewki Zapłonowej
Jeśli podejrzewasz awarię cewki, istnieje kilka sposobów na potwierdzenie diagnozy i uniknięcie niepotrzebnych kosztów. Zanim zaczniesz kontrolę cewki, zadbaj o bezpieczeństwo i przygotowanie miejsca pracy. Należy bezwzględnie wyłączyć zapłon i wyciągnąć kluczyk ze stacyjki. Dla bezpieczeństwa można odłączyć akumulator. Pracuj w suchym, czystym miejscu.
Wstępna Ocena Wizualna
Dokonaj wstępnego przeglądu cewki i okolicznych połączeń. Sprawdź, czy obudowa cewki nie ma widocznych uszkodzeń, pęknięć, nieszczelności ani nadmiernego zużycia. Zweryfikuj stan izolacji, metalowych styków i przewodów. Usuń kurz i inne zanieczyszczenia, aby zapewnić prawidłowe chłodzenie i dobry kontakt elektryczny.
Diagnostyka Komputerowa (OBDII)
W nowoczesnych wózkach widłowych system diagnostyki pokładowej (OBDII) stale monitoruje jakość spalania w każdym cylindrze. Po podłączeniu interfejsu diagnostycznego do gniazda OBD można odczytać błędy zapisane w sterowniku silnika. Jeśli cewka zapłonowa nie działa prawidłowo, pojawiają się błędy dotyczące wypadania zapłonów w konkretnym cylindrze, np. P0300 (losowe wypadanie zapłonu) oraz kody z serii P030X, gdzie „X” oznacza numer konkretnego cylindra (np. P0301 dla pierwszego cylindra, P0302 dla drugiego).
Pomiar Rezystancji Multimetrem
Jeśli masz miernik uniwersalny (multimetr), możesz zmierzyć rezystancję uzwojeń pierwotnego i wtórnego cewki zapłonowej. W przypadku uzwojenia pierwotnego, prawidłowa wartość rezystancji wynosi od poniżej jednego oma, do kilku omów (różne modele mają różne optimum). Co do uzwojenia wtórnego, to prawidłowa wartość zawiera się w przedziale od ok. 800 omów do kilkunastu kiloomów. Jeśli wartości pomiarowe odbiegają od normy (sprawdź specyfikację producenta), oznacza to, że uzwojenie cewki jest uszkodzone.
Metoda „na podmianę”
Jest to najprostszy i najskuteczniejszy sposób w autach z systemem jedna cewka na cylinder (COP), jeśli dysponujemy komputerem diagnostycznym. Jeśli błąd (np. P0302 - cylinder 2) wskazuje na konkretne miejsce, zamień cewkę z cylindra 2 z cewką z cylindra 1. Skasuj błędy i przejedź się wózkiem. Jeśli błąd występuje teraz w cylindrze 1, oznacza to, że przełożona cewka jest uszkodzona i konieczna jest jej wymiana.
Test Iskry
Jeśli masz odpowiednie narzędzia (np. tester iskry lub oscyloskop), możesz wykonać test iskry na świecy zapłonowej w bezpiecznych warunkach. Zwróć uwagę na równomierne generowanie iskry i brak opóźnień; nieregularna iskra lub jej brak może świadczyć o uszkodzeniu cewki.
Skutki Jazdy z Uszkodzoną Cewką Zapłonową
Wielu operatorów wózków widłowych zadaje sobie pytanie, czy z szarpiącym silnikiem można kontynuować pracę lub odwlekać naprawę. Odpowiedź jest stanowcza: NIE. Jazda z niesprawną cewką zapłonową może prowadzić do poważnych i kosztownych uszkodzeń:
- Uszkodzenie katalizatora: Gdy nie dochodzi do spalania w cylindrze, niespalone paliwo trafia do układu wydechowego. Tam, w kontakcie z rozgrzanym katalizatorem, ulega dopaleniu. Powoduje to gwałtowny wzrost temperatury, co w krótkim czasie prowadzi do stopienia wkładu ceramicznego i trwałego uszkodzenia katalizatora.
- Przyspieszone zużycie silnika: Niespalona benzyna zmywa film olejowy ze ścianek cylindra, co przyspiesza zużycie pierścieni tłokowych i gładzi cylindra. W skrajnych przypadkach paliwo może przedostać się do miski olejowej, rozrzedzając olej i pogarszając smarowanie całej jednostki, co grozi zatarciem i zniszczeniem silnika.
Wymiana Cewki Zapłonowej: Koszty i Zalecenia
Na szczęście wymiana cewki nie należy do najbardziej skomplikowanych czynności serwisowych, a ceny części są umiarkowane. Koszt nowej cewki zapłonowej waha się zazwyczaj od 100 do 400 zł. Natomiast za wymianę cewki zapłonowej w warsztacie trzeba zapłacić od 50 do 150 zł.
Przy normalnej eksploatacji cewka zapłonowa może działać prawidłowo przez 100-150 tys. kilometrów. Markowe cewki, takie jak na pierwszy montaż, mogą wytrzymać do 200 tys. km, natomiast najtańsze zamienniki mogą wymagać wymiany już po 20 tys. km przebiegu, dlatego lepiej unikać zakupu tych bezmarkowych.
Wymiana jednej cewki czy kompletu?
Mechanicy są podzieleni, ale przeważa opinia, że w pojazdach o dużym przebiegu (powyżej 150 tys. km), jeśli padła jedna cewka ze starości, pozostałe wkrótce podążą jej śladem. W takiej sytuacji wymiana kompletu jest rozsądnym posunięciem, które zapewni spokój na lata.
Zapobieganie Awariom i Dbałość o Cewkę
Prewencyjne utrzymanie układu zapłonowego ma na celu przedłużenie żywotności cewek zapłonowych poprzez systematyczną inspekcję i ochronę. Oto kilka kluczowych praktyk:
- Regularna wymiana świec zapłonowych: Zużyte świece znacznie obciążają cewkę, skracając jej żywotność. Okres wymiany świec jest określony przez producenta pojazdu.
- Kontrola instalacji elektrycznej: Należy sprawdzać instalację elektryczną, by zapewnić stabilne napięcie pracy i unikać zwarć czy przepięć.
- Unikanie zalewania silnika: Wilgoć może powodować przebicia elektryczne i korozję.
- Kontrola przewodów i złącz: Regularnie sprawdzaj stan przewodów wysokiego napięcia i złącz prowadzących do cewek oraz świec zapłonowych. Szukaj pęknięć, obluzowań, utraty izolacji czy ognisk korozji.
- Czystość i temperatura pracy: Zanieczyszczenia i wycieki oleju mogą przyspieszać zużycie izolacji i prowadzić do przegrzania cewek. Regularne czyszczenie okolic silnika ma znaczenie dla żywotności cewek zapłonowych.
- Planowe przeglądy systemu zapłonowego: Zgodnie z rekomendacjami producenta, ocena stanu cewek, przewodów i świec pomaga prolongować żywotność cewek i utrzymać optymalną wydajność silnika.
Najczęściej Zadawane Pytania
Czy cewkę warto badać na silniku czy po wyjęciu z układu?
Testy na odłączonym układzie pomagają zidentyfikować samą cewkę, natomiast testy podczas pracy silnika (tzw. On-vehicle) dają obraz rzeczywistego działania w warunkach jazdy.
Kiedy wymienić cewkę?
Jeśli wyniki pomiarów nie mieszczą się w specyfikacji producenta, a objawy usterki utrzymują się (nierówna praca, utrata mocy, problemy z zapłonem), rozważ wymianę samej cewki lub całego zestawu. Zawsze stosuj części zgodne z modelem pojazdu i wykonuj prace zgodnie z instrukcją producenta.
