Clark wózek widłowy: kontrolki i ich znaczenie

Wózki widłowe to nieodzowny element codziennego funkcjonowania magazynów, zakładów produkcyjnych i centrów logistycznych. Ich niezawodność i sprawne działanie są kluczowe dla utrzymania prawidłowego tempa pracy. Kontrolki w wózkach widłowych informują operatora o stanie technicznym maszyny i potencjalnych zagrożeniach. Poznanie ich znaczenia nie tylko ułatwia codzienną pracę, ale przede wszystkim zwiększa bezpieczeństwo i pozwala uniknąć kosztownych przestojów. W poniższym artykule przygotowaliśmy wyjaśnienia i odpowiedzi na pytanie: co oznaczają kontrolki w wózku widłowym?

Czym są kontrolki w wózkach widłowych?

Kontrolki w wózkach widłowych to wskaźniki na panelu sterowania, które dostarczają operatorowi kluczowych informacji o stanie technicznym maszyny oraz potencjalnych zagrożeniach lub problemach ze sprzętem. Ich głównym celem jest umożliwienie szybkiej reakcji na pojawiające się problemy, dzięki czemu praca na wózku widłowym odbywa się bez komplikacji. Kontrolki zazwyczaj wykorzystują kombinację kolorów i symboli, aby przekazać określone komunikaty.

Kolory kontrolek i ich znaczenie

Kolory kontrolek w wózkach widłowych mogą różnić się w zależności od producenta i modelu urządzenia, jednak najczęściej spotykane sygnały to:

• Czerwona kontrolka - zawsze oznacza problem, który wymaga natychmiastowej reakcji. Jest to sygnał ostrzegawczy, którego nie można ignorować. Zwykle oznacza poważną awarię lub zagrożenie bezpieczeństwa, np. przegrzanie silnika lub usterkę układu hamulcowego. Wymagają natychmiastowej reakcji operatora, ponieważ mogą oznaczać poważną awarię, np. silnika lub układu hydraulicznego.
• Żółta kontrolka (pomarańczowa) - sygnalizuje nieprawidłowości, które mogą doprowadzić do pogorszenia stanu technicznego wózka widłowego, np. niski poziom płynu chłodzącego lub hamulcowego. Może również wskazywać na przejściowy problem, ale zawsze warto zanotować problem i zgłosić go przy następnym serwisie.
• Niebieska/zielona kontrolka - kontrolki informacyjne przekazują operatorowi dane o stanie pojazdu, np. o normalnym trybie pracy maszyny, ładowaniu akumulatora, stanie zapłonu czy aktywacji świateł. Te kontrolki sygnalizują aktualny stan pojazdu i nie zawsze oznaczają awarię, jednak ich ignorowanie może obniżyć bezpieczeństwo pracy.

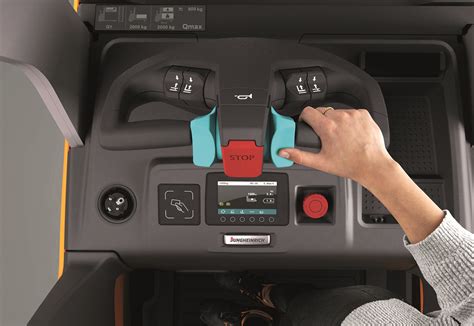

Rozmieszczenie kontrolek w wózku widłowym

Rozmieszczenie kontrolek może się różnić w zależności od modelu i producenta wózka, ale najczęściej znajdziesz je w następujących miejscach:

• Główna deska rozdzielcza - centralne miejsce, gdzie zebrane są najważniejsze wskaźniki.
• Wyświetlacz cyfrowy (jeśli występuje) - w nowoczesnych wózkach może to być ekran LCD z dodatkowymi informacjami, np. godzinami pracy, diagnostyką usterek czy stanem akumulatora.
• Obok dźwigni hydraulicznych - niektóre kontrolki mogą być zintegrowane z dźwigniami sterującymi unoszeniem wideł.
• Na kolumnie kierowniczej - w niektórych modelach występują tam dodatkowe wskaźniki dotyczące prędkości lub aktywowanych systemów wspomagania jazdy.
• Na panelu bocznym - w zależności od konstrukcji wózka, niektóre wskaźniki mogą być umiejscowione po lewej lub prawej stronie operatora, np. kontrolki dotyczące działania układu napędowego.

Popularne symbole kontrolek ostrzegawczych i ich znaczenie

Istnieją trzy główne rodzaje kontrolek w wózkach: ostrzegawcze, informacyjne i alarmowe. Nowoczesne wózki widłowe są wyposażone w rozbudowane systemy diagnostyczne, które sygnalizują nieprawidłowości. Każda kontrolka wymaga reakcji ze strony operatora. Poniżej przedstawiono najpopularniejsze i najważniejsze z nich:

Kontrolki silnika i zasilania

• Kontrolka ostrzegawcza akumulatora: Ten symbol zwykle pojawia się jako ikona baterii i wskazuje na niski poziom naładowania baterii lub problemy z systemem ładowania. Gdy się świeci, operatorzy powinni sprawdzić połączenia baterii i naładować lub wymienić baterię, jeśli to konieczne. Oznacza, że akumulator się rozładowuje lub alternator nie działa poprawnie.
• Kontrolka ciśnienia oleju: Przedstawiona symbolem puszki oleju, ostrzega o niskim ciśnieniu oleju. Jeśli pozostaje włączona po uruchomieniu silnika, operatorzy powinni natychmiast zatrzymać wózek widłowy i sprawdzić poziom oleju, aby zapobiec uszkodzeniu silnika. Niskie ciśnienie oleju może sygnalizować problem z układem smarowania.
• Lampka ostrzegawcza temperatury płynu chłodniczego / Przegrzanie silnika: Symbol termometru zanurzonego w cieczy wskazuje, że silnik się przegrzewa. Czerwone światło oznacza, że temperatura przekroczyła bezpieczny poziom. W tym przypadku należy wyłączyć silnik, pozwolić mu ostygnąć i sprawdzić poziom płynu chłodzącego przed wznowieniem pracy.
• Kontrolka świec żarowych: Ikonka żółtej spirali może oznaczać, że świeca żarowa traci swoją wydajność. Jeśli kontrolka świeci się dłużej lub zaczyna migać, świeca żarowa prawdopodobnie uległa awarii i należy ją wymienić. Długotrwałe ignorowanie tej sygnalizacji może prowadzić do problemów z uruchomieniem silnika, zwłaszcza w niskich temperaturach. W niektórych modelach wózków widłowych kontrolka świec żarowych może również sygnalizować inne usterki silnika lub układu paliwowego.

Kontrolki układu hamulcowego

• Światło ostrzegawcze hamulca: Zwykle przedstawiana jako wykrzyknik w okręgu, ta kontrolka wskazuje na problemy z układem hamulcowym. Może sugerować niski poziom płynu hamulcowego, zużycie klocków lub usterkę w układzie hamulcowym. Operatorzy powinni sprawdzić poziom płynu hamulcowego i stan klocków hamulcowych przed kontynuowaniem użytkowania.
• Kontrolka hamulca postojowego: Informuje o załączonym hamulcu postojowym. Należy upewnić się, że hamulec postojowy jest zwolniony. Jeśli kontrolka świeci się nadal, sprawdź płyn hamulcowy lub stan układu.

Kontrolki układu napędowego i hydraulicznego

• Kontrolka usterki skrzyni biegów: Przedstawia koło zębate z wykrzyknikiem. Sugeruje problem z układem przeniesienia napędu. Problem może dotyczyć płynu, przekładni lub dowolnego elementu układu przeniesienia napędu.
• Kontrolka układu hydraulicznego: Wskazuje na problemy z układem hydraulicznym, np. zapchany filtr lub niski poziom oleju. Operator powinien sprawdzić stan układu hydraulicznego i uzupełnić olej, jeśli to konieczne.

Kontrolki systemów bezpieczeństwa i serwisowe

• Kontrolka systemu bezpieczeństwa: Informuje o problemach z systemem bezpieczeństwa, takim jak pasy bezpieczeństwa, czujniki czy funkcje automatyczne. Należy zweryfikować działanie systemów bezpieczeństwa i upewnić się, że wszystkie komponenty są sprawne.
• Kontrolki serwisowe: Przypomnienia o konieczności serwisowania lub wymiany elementów eksploatacyjnych.

Sygnały dźwiękowe powiązane z kontrolkami

Wiele wózków widłowych wyposażonych jest w sygnały dźwiękowe towarzyszące zapaleniu się niektórych kontrolek. Mają one na celu zwrócenie uwagi operatora na pilne problemy:

• Sygnał ostrzegawczy przy cofaniu - informuje otoczenie o manewrze cofania.
• Alarm niskiego poziomu baterii - w wózkach elektrycznych często pojawia się sygnał dźwiękowy ostrzegający o niskim poziomie naładowania akumulatora. Zazwyczaj oznacza to, że należy jak najszybciej podłączyć wózek do ładowania.
• Alarm przegrzania silnika - jeśli temperatura silnika przekroczy dopuszczalne wartości, wózek może wydać ostrzegawczy sygnał dźwiękowy, który sygnalizuje konieczność wyłączenia maszyny i sprawdzenia układu chłodzenia.
• Sygnał dźwiękowy przy niskim ciśnieniu oleju - pojawia się zazwyczaj w wózkach spalinowych i informuje o problemach z ciśnieniem oleju, które mogą doprowadzić do poważnej awarii silnika.
• Alarm przeładowania - w niektórych nowoczesnych wózkach widłowych wózek może emitować sygnał dźwiękowy, jeśli operator przekroczy maksymalny udźwig. Jest to system monitorujący obciążenie, który chroni przed przewróceniem wózka lub uszkodzeniem ładunku.
• Sygnał ostrzegawczy podczas jazdy z podniesionym ładunkiem - w nowoczesnych wózkach istnieją też systemy alarmu dźwiękowego, który aktywuje się, gdy operator jedzie z ładunkiem podniesionym powyżej bezpiecznego poziomu.
• Czujnik hamulca postojowego - w niektórych modelach, gdy operator zapomni zaciągnąć hamulec postojowy przy zatrzymaniu maszyny, system może wydać sygnał ostrzegawczy.
• System Obecności Operatora (OPS) - kiedy operator wysiada z wózka przy włączonym zasilaniu czy przekręconym kluczyku, aktywowany może być sygnał dźwiękowy przez OPS. System wykrywania obecności operatora to rozwiązanie stosowane w nowoczesnych wózkach widłowych.

Znaczenie regularnej konserwacji wózka widłowego

Regularna konserwacja maszyn jest podstawą. Aby zapobiec aktywacji kontrolek ostrzegawczych i bezpiecznej obsługi wózka widłowego, operatorzy powinni:

• Przeprowadzać codzienne kontrole przed zmianą.
• Regularnie sprawdzać poziom płynów.
• Utrzymywać wózek widłowy w czystości.
• Natychmiast zgłaszać wszelkie nietypowe dźwięki lub problemy z wydajnością wózka.
• Dokumentować problemy w dzienniku konserwacji.
• Wykonywać przeglądy serwisowe w autoryzowanych punktach, takich jak serwis wózków widłowych.

Konieczne jest przeprowadzanie regularnych przeglądów wózka widłowego w celu wykrycia ewentualnych problemów, zanim wystąpi usterka kontrolki. Jeśli kontrolka na wózku widłowym utrzymuje się, mimo przeprowadzenia wszystkich wymaganych działań, niezwłocznie skonsultuj się z autoryzowanym serwisem wózków widłowych. W przypadku jakichkolwiek wątpliwości dotyczących kontrolek wózka widłowego, nie krępuj się zgłosić do swojego pracodawcy lub kontaktować się z autoryzowanym serwisem. Urząd Dozoru Technicznego (UDT) odgrywa istotną rolę w nadzorze bezpieczeństwa operacji związanych z wózkami widłowymi.

Co oznaczają kody błędów w wózkach widłowych?

Kody błędów to sygnały diagnostyczne generowane przez komputer pokładowy wózka widłowego. Informują one o nieprawidłowościach w pracy maszyny i wskazują, który układ wymaga uwagi. Kiedy system wykryje problem, na panelu operatora pojawia się odpowiedni komunikat. Może on przybrać postać kombinacji liter i cyfr, której znaczenie opisane jest w instrukcji obsługi danego modelu. Większość producentów wózków widłowych stosuje własne oznaczenia, jednak mechanizm ich działania pozostaje podobny.

Rodzaje kodów błędów

Kody błędów występujące w wózkach widłowych można podzielić na kilka grup:

• Błędy mechaniczne: dotycżą układów mechanicznych, takich jak napęd, kierownica czy hamulec postojowy.
• Błędy hydrauliczne: odnoszą się do układu hydraulicznego, odpowiadającego za podnoszenie, przechylanie czy przesuw wideł.
• Błędy elektroniczne: obejmują usterki czujników, sterowników i systemów kontrolnych.
• Komunikaty ostrzegawcze: sygnalizują potencjalne problemy, takie jak przegrzewanie silnika, niskie napięcie akumulatora czy niewłaściwe ciśnienie w układzie hydraulicznym.

Przyczyny i postępowanie w przypadku błędów

Błędy w wózkach widłowych mogą mieć wiele przyczyn, zarówno mechanicznych, jak i wynikających z błędów eksploatacyjnych. Naturalne zużycie części jest jedną z najczęstszych przyczyn, szczególnie gdy sprzęt pracuje w intensywnym trybie. Równie istotne są błędy operatora - zbyt agresywna jazda, przeciążanie maszyny czy nieprawidłowe manewrowanie mogą doprowadzić do szybszego zużycia podzespołów. Dodatkowo, brak regularnej konserwacji technicznej lub stosowanie nieoryginalnych części wpływa negatywnie na niezawodność maszyny. Czasami usterki wynikają z warunków środowiskowych - np. praca w dużym zapyleniu, wilgoci czy przy skrajnych temperaturach.

Gdy na wózku widłowym wyświetli się błąd, pierwszym krokiem powinno być odczytanie kodu i sprawdzenie jego znaczenia w instrukcji obsługi. Dzięki temu można szybko określić, czy problem wymaga natychmiastowej interwencji, czy też jest to ostrzeżenie możliwe do rozwiązania po zakończeniu pracy. W wielu przypadkach pomocny okazuje się prosty restart urządzenia, który pozwala stwierdzić, czy błąd był chwilowy. Jeśli komunikat pojawia się ponownie po ponownym włączeniu, może to oznaczać rzeczywistą usterkę, wymagającą dalszej diagnostyki. Do bardziej zaawansowanych analiz wykorzystuje się urządzenia serwisowe i interfejsy diagnostyczne, które pozwalają odczytać historię błędów oraz stan poszczególnych podzespołów.

Często zadawane pytania o kontrolki w wózkach widłowych

Co zrobić, jeśli zapali się kilka kontrolek na raz?

Natychmiast zatrzymaj wózek widłowy w bezpiecznym miejscu, wyłącz silnik i zgłoś problem swojemu przełożonemu. Nie próbuj obsługiwać wózka widłowego, dopóki nie zostanie on sprawdzony przez wykwalifikowanego technika.

Czy symbole świateł ostrzegawczych wózków widłowych są uniwersalne dla wszystkich marek?

Chociaż wiele symboli jest podobnych dla różnych marek, mogą występować różnice. Zawsze zapoznaj się z instrukcją obsługi konkretnego wózka widłowego, aby uzyskać dokładne informacje na temat symboli świateł ostrzegawczych i ich znaczenia.

Jak rozpoznać, że wózek wymaga serwisu na podstawie kontrolek?

Jeśli którakolwiek z kontrolek alarmowych świeci się lub miga podczas pracy, jest to sygnał, że wózek wymaga serwisu. Jeśli kontrolka zapala się podczas pracy i gaśnie, może to wskazywać na przejściowy problem, ale zawsze warto zanotować problem i zgłosić przy następnym serwisie. Kontrolki ostrzegawcze wózków widłowych różnią się od tych w innych pojazdach. Nie próbuj naprawiać ich bez upoważnienia. W przypadku poważniejszych problemów konieczne może być wezwanie specjalisty.
