Menedżerowie magazynów oraz centrów dystrybucyjnych codziennie zmagają się z problemami wydajnego wykorzystania przestrzeni magazynowej, co bezpośrednio przekłada się na obniżenie kosztów operacyjnych. Kluczowym elementem w osiągnięciu tego celu jest właściwy dobór rozwiązań związanych z przenoszeniem towarów, które są specyficzne dla danej aplikacji i potrzeb. Efektywny projekt przestrzeni magazynowej musi uwzględniać zwiększającą się liczbę pozycji magazynowych przy jednoczesnym lepszym wykorzystaniu dostępnej kubatury obiektu.
Analiza przepływów produktów w zakładzie umożliwia menedżerom zrozumienie "potrzeb" ich magazynów, pomagając znaleźć rozwiązania, które łączą zagadnienia przenoszenia produktów oraz rozwiązań magazynowych dla zwiększenia produktywności oraz ograniczenia kosztów.
Porównanie Typów Wózków Widłowych a Wykorzystanie Przestrzeni
Typ wózka podnośnikowego jest niezwykle ważny, aby efektywnie wykorzystać przestrzeń magazynu. Wózki widłowe czołowe z przeciwwagą i wózki wysokiego składowania znacznie różnią się w kwestii wymaganej szerokości przejazdu.

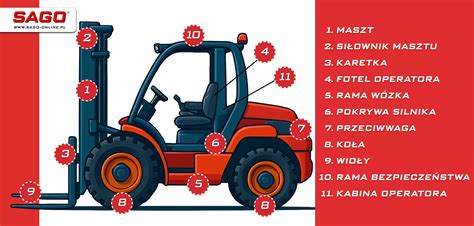

Charakterystyka Wózka Widłowego Czołowego z Przeciwwagą
Wózki czołowe opierają swoją stabilność na zasadzie dźwigni dwustronnej, gdzie ciężki blok żeliwny umieszczony z tyłu pojazdu równoważy masę ładunku na widłach. Konstrukcja ta wymaga zastosowania masywnych opon oraz solidnej ramy, co przekłada się na większy promień skrętu niezbędny do manewrowania w alejkach.
- Wózek widłowy czołowy z przeciwwagą wymaga szerokiego ponad 3-metrowego przejścia, aby zeskładować materiał znajdujący się na widłach.

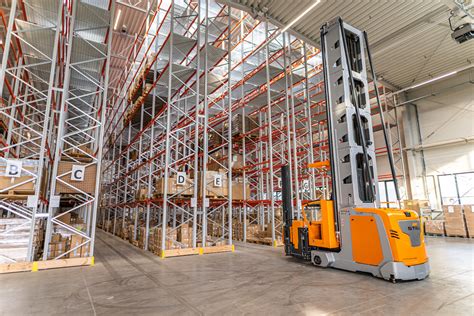

Wózki Wysokiego Składowania i VNA (Very Narrow Aisle)
Urządzenia wysokiego składowania eliminują potrzebę stosowania ciężkiej przeciwwagi poprzez przesunięcie środka ciężkości ładunku w obrys podstawy jezdnej. Podczas pobierania palety maszt wysuwa się do przodu, a następnie cofa, co pozwala na bezpieczny transport towaru wewnątrz bryły maszyny.
- Wózki widłowe typu wysokiego składowania wymagają węższego przejścia - około 2,3 m.
- Wózek wysokiego podnoszenia z podnoszoną kabiną (VNA) wymaga najwęższego przejazdu wynoszącego około 1,7 m.
Podnośniki, które pracują w węższych przejściach, pozwalają na magazynowanie większej liczby palet i materiałów oraz pomagają wykorzystać przestrzeń, która w innym przypadku musiałaby być zagospodarowana na wymagane przejazdy i przejścia. Wózki wysokiego składowania potrafią podnosić produkty znacznie wyżej, lepiej wykorzystując dostępną przestrzeń na wyższych poziomach.
Dla przykładu, kiedy mamy do dyspozycji cztery poziomy składowania, wózek wysokiego składowania pozwala zmagazynować ponad 20% palet więcej w tej samej dostępnej przestrzeni w porównaniu do standardowego wózka czołowego z przeciwciężarem. Natomiast wózek z podnoszoną kabiną zwiększa tę przestrzeń o 30% w porównaniu do standardowego "widlaka".
Wybór między tymi technologiami zależy bezpośrednio od dostępnej przestrzeni manewrowej oraz maksymalnej wysokości podnoszenia. Modele z przeciwwagą są uniwersalne i mogą pracować na zewnątrz, podczas gdy wózki boczne z wysuwanym masztem dedykowane są do obsługi wysokich regałów w zamkniętych halach. Decyzja o zakupie konkretnego typu urządzenia powinna wynikać z analizy szerokości alejek oraz rodzaju nawierzchni w obiekcie. Maszyny czołowe oferują wszechstronność i duży udźwig, natomiast konstrukcje z wysuwnym masztem maksymalizują wykorzystanie kubatury magazynu.
Wózek systemowy VNA | Wszystko co musisz wiedzieć
Jak Obliczyć Wymaganą Szerokość Korytarza dla Wózka Widłowego Czołowego?
Znajomość formuły obliczania szerokości korytarzy może pomóc w lepszym wykorzystaniu fabryk, racjonalnym i naukowym projektowaniu korytarzy oraz stanowić punkt odniesienia przy zakupie wózków widłowych. Jeśli nie zostanie to wcześniej obliczone, późniejsze korekty będą czasochłonne i pracochłonne.
Wzór na Szerokość Korytarza Układania pod Kątem Prostym
Minimalna szerokość przejścia dla wózków widłowych jest kluczowa dla bezpiecznej i wydajnej pracy magazynowej. Standardowa formuła, która pozwala znaleźć najbezpieczniejszą i najbardziej wydajną przestrzeń do ruchu wózka widłowego, to:
Szerokość korytarza układania pod kątem prostym = Minimalny promień skrętu wózka widłowego + Przedni zwis wózka widłowego + Długość wideł/palety wózka widłowego + Bezpieczna odległość
- Minimalny promień skrętu wózka widłowego (Stos kątowy prostej): Jest to najmniejsza przestrzeń, którą wózek widłowy musi obrócić i umieścić ładunek pod kątem prostym. Odnosi się do minimalnej odległości od najbardziej wysuniętej na zewnątrz strony wózka widłowego do środka skrętu, gdy kierownica jest pełna, oraz minimalnej odległości od najbardziej wewnętrznej strony wózka widłowego do środka skrętu (minimalny wewnętrzny promień skrętu). Dla wielu wózków widłowych wynosi to około 94,3 cala (około 239.5 cm).
- Przedni zwis wózka widłowego: Odnosi się do odległości od środka przedniego koła wózka widłowego do przedramienia wózka widłowego.
- Długość obciążenia (wideł/palety): Jest to długość palety lub ładunku, który jest przenoszony. Większość standardowych palet ma 48 cali (około 122 cm) długości.
- Bezpieczna odległość (prześwit): Jest to dodatkowa przestrzeń, zazwyczaj 12 cali (około 30 cm) lub 200 mm, dodawana dla bezpieczeństwa. Pomaga to uniknąć uderzenia w regały lub inne obiekty.
W normalnych warunkach nie trzeba mierzyć tych danych, gdyż zostaną podane w tabeli parametrów dostarczonej przez producenta elektrycznego wózka widłowego. Odchylenie tych danych wynosi zwykle 100 mm.
Przykład Obliczeń Szerokości Przejścia
Przyjmijmy następujące typowe wymiary dla wózka widłowego i palety:
| Element | Typowe wymiary (cale) |
|---|---|
| Stos kątowy prostej | 94,3 |
| Długość ładowania | 48 |
| Luz (bezpieczny prześwit) | 12 |
Całkowita szerokość wynosi: 94,3 cala + 48 cali + 12 cali = 154,3 cala. Przeliczając na stopy, daje to około 12,9 stóp (około 3,93 m).
Należy również rozważyć zwis palety, który zwykle wynosi od 3 do 6 cali (około 7,5 - 15 cm) z każdej strony. Dodając 6 cali do naszej sumy, obliczenia wyglądają następująco:
- Stos kątowy prostej: 94,3 cala
- Długość obciążenia: 48 cali
- Prześwit dla bezpieczeństwa: 12 cali
- Zwis palety: 6 cali
- Suma: 94,3 + 48 + 12 + 6 = 160,3 cala
Możesz przekonwertować 160,3 cala na stopy, dzieląc przez 12. Daje to około 13,4 stóp (około 4,08 m). Ta liczba informuje o minimalnej przestrzeni, której potrzebujesz między regałami, aby wózek widłowy mógł bezpiecznie obracać i układać palety.
Wskazówka: Zawsze mierz rzeczywiste palety i sprawdź, czy nie ma dodatkowego zwisu. Pomaga to uniknąć błędów w obliczeniach szerokości przejścia.
Interpretacja Wyników i Wpływ na Układ Magazynu
Po obliczeniu minimalnych szerokości przejścia, musisz zrozumieć, co wyniki oznaczają dla Twojego magazynu. Jeśli twoje obliczenia dają 13,4 stóp (około 4,08 m), wiesz, że twoje nawy muszą być przynajmniej tak szerokie dla bezpiecznego ruchu wózka widłowego.
Jeśli używasz szerokich przejść, ułatwiasz wózkowi widłowemu obracanie się i poruszanie, co może przyspieszyć operacje magazynowe. Jeśli chcesz zaoszczędzić miejsce, możesz spróbować węższych naw, ale musisz użyć specjalnych wózków widłowych i jeździć z dodatkową starannością.
Zawsze sprawdzaj te punkty:
- Upewnij się, że wózek widłowy może obrócić się bez uderzenia regałów lub innych ładunków.
- Sprawdź, czy twoje palety mają dodatkowy zwis. Nawet kilka cali może mieć dużą różnicę.
- Przejrzyj swój system regałowy. Niektóre regały potrzebują więcej miejsca na bezpieczne ładowanie i rozładunek.
Uwaga: Obliczanie szerokości przejścia nie polega tylko na dopasowaniu wózka widłowego. Musisz także pomyśleć o bezpieczeństwie, wielkości palet i o tym, jak pracuje Twój zespół w przestrzeni. Jeśli używasz różnych wózków widłowych lub obsługujesz większe obciążenia, powtórz obliczenia dla każdego przypadku. Pomaga to zaplanować układ magazynu i uniknąć kosztownych zmian później.
Standardowe Wymagania Dotyczące Szerokości Przejścia
Poniższa tabela przedstawia typowe szerokości przejść dla różnych kategorii wózków widłowych:
| Typ przejścia | Szerokość (stopy) | Szerokość (metry) |
|---|---|---|
| Szerokie przejścia | 12 do 13 | 3,66 do 3,96 |
| Wąskie przejścia | 8 do 10 | 2,44 do 3,05 |
| Bardzo wąskie nawy | Około 6 | Około 1,83 |
Oto tabela standardowych wymagań dotyczących szerokości przejścia dla różnych typów wózków widłowych:
| Typ wózka widłowego | Wymagana szerokość przejścia |
|---|---|
| Konwencjonalne wózki widłowe (czołowe z przeciwwagą) | 12 do 13 stóp (3,66 do 3,96 m) |
| Elektryczne wózki widłowe jeźdźca (rider) | 10,5 do 12 stóp (3,20 do 3,66 m) |
| Wózki boczne (Reach Trucks) | 8 do 10 stóp (2,44 do 3,05 m) |
| Wózki specjalne (VNA - Very Narrow Aisle) | 6 stóp lub mniej (poniżej 1,83 m) |
Bardzo wąskie przejścia pozwalają zyskać do 50% więcej miejsca na podłodze, ale wymagają wykwalifikowanych pracowników i specjalnych maszyn.
Przepisy OSHA i Bezpieczeństwo
OSHA (Occupational Safety and Health Administration) nie podaje dokładnych liczb dla minimalnej szerokości przejścia, ale podkreśla potrzebę wystarczającej ilości miejsca, aby uniknąć zderzeń. Producenci często podają własne zalecenia na podstawie rodzaju używanego wózka widłowego. OSHA zaleca, aby wózki widłowe pozostawały co najmniej pięć stóp (około 1,5 metra) od pieszych.
Wskazówka: Zawsze sprawdzaj podręcznik wózka widłowego i wytyczne OSHA przed ustawieniem szerokości przejścia. Pomaga to zachować bezpieczeństwo i wydajność magazynu.
Czynniki Dodatkowe Wpływające na Planowanie Korytarzy
Obciążenie i Rozmiar Palety
Podczas planowania należy pomyśleć o swoim obciążeniu i wielkości palety. Standardowe palety mają wymiary 48 na 40 cali (121,9 x 101,6 cm). Niektóre magazyny używają większych lub niestandardowych palet.
| Rodzaj palety | Wymiary (cale) | Wymiary (cm) |
|---|---|---|
| Standardowy rozmiar | 48 x 40 | 121,9 x 101,6 |
| Inne rozmiary | 60 x 60, 48 x 48 | Różne |
Większe ładunki potrzebują więcej miejsca do obracania i składowania. Wąskie przejścia pozwalają przechowywać więcej, ale ruch jest trudniejszy. Szerokie przejścia ułatwiają jazdę, ale tracisz miejsce do przechowywania. Zawsze dopasuj szerokość przejścia do używanych obciążeń.
Bezpieczeństwo w Magazynie
Bezpieczeństwo jest bardzo ważne w magazynie. Utrzymuj przejścia wolne i używaj barier w celu ochrony ludzi. Dobre oświetlenie i gładkie podłogi pomagają zapobiegać wypadkom. Operatorzy muszą mieć odpowiednie szkolenie i certyfikat. Jeśli nie możesz zapewnić wystarczającej ilości miejsca, dodaj ochronę regałów, aby powstrzymać palety przed spadkiem.
Organizacja Stref Magazynowych
Podział magazynu na strefy pozwala efektywnie zarządzać przepływem towarów oraz zasobami ludzkimi. W każdej strefie pracują określone maszyny, realizując specjalistyczne zadania przypisane do danego obszaru funkcjonalnego hali.
- Strefa załadunku i rozładunku: Często elektryczne wózki paletowe lub wózki czołowe.
- Strefa przyjęć: Najczęściej elektryczne wózki paletowe z dyszlem, do transportu na niewielkich dystansach.
- Strefa składowania: Najczęściej wózki widłowe wysokiego składowania do pracy w korytarzach poniżej 3 metrów szerokości, a wózki systemowe VNA dla korytarzy poniżej 1,7 m.
- Strefa kompletacji: Wózki do kompletacji, w zależności od gabarytów towaru.
- Strefa wysyłek: Wózki paletowe i kompletacyjne.
Organizacja stref magazynowych rozpoczyna się już w momencie projektowania magazynu. Poprzez właściwie skonfigurowaną przestrzeń magazynu oraz właściwie dostosowany system przenoszenia materiałów w odniesieniu do rzeczywistych potrzeb, menedżerowie zakładu mogą znacznie zwiększyć produktywność oraz obniżyć ogólne koszty składowania.
Zasada Pareto w Magazynowaniu
Zasada Pareto (lub zasada 80/20) odnosi się do ruchu inwentarza w magazynach. Reguła ta stwierdza, że 80% aktywności w magazynie pochodzi od 20% produktów, które są w szybki sposób przenoszone wewnątrz budynku. Następne 15% aktywności pochodzi od 30% pozycji o średniej szybkości przemieszczania, a 5% aktywności od 50% inwentarza składowanego w powolny sposób.
Poprzez oddzielenie szybko, średnio i wolno przemieszczanych produktów oraz zwiększając dostęp do produktów wymagających największej aktywności, możemy znacznie zwiększyć przepustowość. Części o dużym obrocie są składowane w magazynach o dużej objętości z zastosowaniem paletowych regałów rzędowych o dużej szerokości przejazdów. Firmy, które mają wózki wysokiego składowania, mogą składować produkty o dużym obrocie w miejscach, gdzie są wąskie przejścia. Produkty o średnim obrocie najlepiej składować w wąskich nawach, które są wyposażone w regały paletowe rzędowe, przepływowe na kartony lub karuzelowe.
Najczęściej Zadawane Pytania (FAQ)
- Co się stanie, jeśli twoje przejście jest zbyt wąskie na wózek widłowy?
Ryzykujesz uszkodzenie regałów, palet lub wózka widłowego. Wąskie przejścia mogą spowolnić pracę i zwiększyć ryzyko wypadków. Może to prowadzić do kosztownych napraw i przestojów.
- Jak zmierzyć stos kątowy prosty dla swojego wózka widłowego?
Sprawdź podręcznik wózka widłowego pod kątem pomiaru stosu kątowego. Możesz także poprosić swojego sprzedawcę lub producenta o ten numer. Jest to kluczowy parametr dla prawidłowego obliczenia szerokości przejścia.
- Czy reguły OSHA ustalają minimalną szerokość przejścia dla wózków widłowych?
OSHA nie podaje określonej liczby. Wymagają jednak, aby zapewnić wystarczającą przestrzeń do bezpiecznego ruchu i uniknąć zderzeń w magazynie. Odpowiedzialność za określenie bezpiecznej szerokości spoczywa na zarządzających magazynem.
