Wózki widłowe są nieodłącznym elementem wyposażenia każdego magazynu i zakładu produkcyjnego. Ich niezawodne działanie jest kluczowe dla sprawnego przebiegu operacji logistycznych. Niestety, zdarza się, że wózek widłowy może odmówić współpracy i przestać jechać lub tracić moc, co może prowadzić do poważnych przestojów i strat finansowych. Problemy techniczne często zakłócają rytm pracy, dlatego warto wiedzieć, jak rozpoznawać i skutecznie rozwiązywać najczęstsze problemy z wózkami widłowymi. Niniejszy artykuł przedstawia praktyczny przewodnik, który pomoże utrzymać maszyny w doskonałej kondycji, a także omawia szczegółowy przypadek awarii elektrycznego wózka widłowego Daewoo.
Studium przypadku: Elektryczny wózek widłowy Daewoo B15T (1996) i problem z tranzystorem DTR1
Elektryczny wózek widłowy Daewoo B15T z 1996 roku zgłaszał błąd F2, wskazujący na problem z systemem napędowym, konkretnie objawiający się ginącym prądem. W skrócie, w wózku padł jeden z silników jazdy - nastąpiło mechaniczne uszkodzenie. Do tego drugi był na wykończeniu, więc zostały wymienione oba silniki na nowe. Po wymianie tranzystora DTR1, uszkodzonego przez zwarcie silnika, wózek zaczął jeździć, ale niestety nie na długo. Po pewnym czasie znowu wywaliło błąd i ponownie wystąpiło uszkodzenie tranzystora DTR1 - zwarcie do masy.
Powtarzające się uszkodzenia i diagnostyka

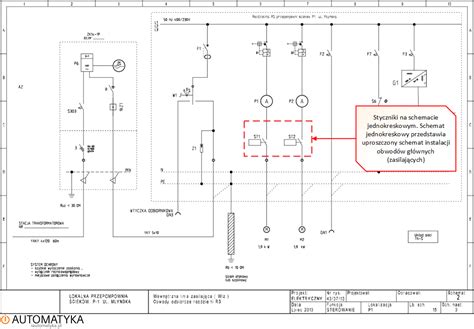

Podejrzenie padło na problem ze stycznikami. Styczniki od jazdy, które były nadpalone, zostały wymienione, i wózek odżył; tym razem śmigał już bez problemów. Jednak po pewnym czasie problem powrócił. Użytkownik zauważył, że coś uszkadza tranzystor i brak jest pomysłu, co i dlaczego. Tranzystor DTR1 jest dużym tranzystorem bipolarnym. Możliwymi przyczynami mogły być: zbyt mały prąd bazy w stanie włączonym tranzystora, albo przewodzenie, gdy powinien być wyłączony.
W ramach diagnostyki, tranzystor ponownie wymieniono. Wózek ustawiono na klockach, z kołami w powietrzu. Odłączono krańcówkę hamulca nożnego. Podczas jazdy do przodu, silniki obciążano hamulcem nożnym przy pedale gazu wciśniętym na około 80% (zgodnie z zaleceniami serwisówki). Instrukcja mówi, że przy wciśniętym pedale gazu na 80% i zahamowaniu kół tak, żeby się nie kręciły, maksymalny prąd na przewodzie LA1 powinien wynosić 240-260A. Zastanawiano się, czy uszkodzony tranzystor był gorący, gdyż przy sprawnym silniku i wysterowaniu końcówki mocy blisko 100% tranzystorowi nic nie powinno się stać pod warunkiem odpowiednio dużego prądu bazy. Stąd też wskazano na konieczność użycia oscyloskopu do sprawdzenia stromości narastania i opadania zbocza na bazie tranzystora, ponieważ dla tranzystorów tego typu zabójcze są stany pośrednie między załączeniem i wyłączeniem. Pod pełnym obciążeniem powinien włączyć się stycznik mostkowy, będący bypass’em tranzystora mocy.
Pomiary i ostateczna diagnoza
Zmierzyłem pobór prądu dla lewego i prawego silnika bez obciążenia. Dla jednego silnika było to np. 30A, dla drugiego, tego, co się tranzystor uszkadzał, było więcej, np. 45A. Przewody na oko wyglądały bardzo dobrze. Dla przyzwoitości należało jeszcze zmierzyć rezystancję izolacji silników i zasilających je przewodów, ponieważ tu mógł być jeszcze problem. Do pomiaru rezystancji izolacji potrzebny jest specjalizowany miernik (tzw. megaomomierz), którego powinien posiadać elektryk. Napięcie próby powinno wynosić 500V, a rezystancja co najmniej 1kΩ/V, czyli dla wózka 48V nie mniej niż 48kΩ. Zasadniczo, wartość poniżej 200kΩ zapowiada kłopoty. Użytkownik nie zauważył, żeby tranzystor się zagrzał, a pracował on bardzo krótko. Silniki zostały sprawdzone i okazały się sprawne na 100%.
Ostatecznie, na 99% znaleziono przyczynę problemów: było nią złe ustawienie ograniczenia prądu potencjometrem. Zbyt duży prąd płynął przez tranzystor. Fabrycznie powinno być 8 obrotów, co daje 240-260A, a było ustawione na 19 obrotów. Za pomocą miernika cęgowego wpiętego w przewód od tranzystora do silnika ustalono, że 10 obrotów jest ustawieniem idealnym.

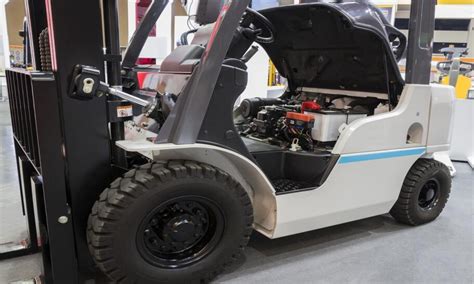

Ogólne przyczyny utraty zasilania i awarii wózków widłowych
Poza specyficznymi przypadkami, takimi jak opisany powyżej, istnieje wiele innych, częstych przyczyn awarii wózków widłowych, prowadzących do utraty zasilania lub unieruchomienia maszyny.
Problemy z akumulatorem i układem zasilania (wózki elektryczne)
Elektryczne wózki widłowe są wyposażone w akumulator, najczęściej kwasowo-ołowiowy lub litowo-jonowy. Taka bateria odpowiada za zasilanie całego pojazdu. Częste problemy, takie jak szybkie rozładowywanie, problemy z ładowaniem lub krótszy czas pracy po naładowaniu, mogą znacząco wpłynąć na efektywność pracy i obniżyć wydajność całego wózka. Spadek wydajności baterii występuje najczęściej na skutek nieprawidłowego użytkowania pojazdu. Problem często okazuje się też zbyt długi czas ładowania baterii.
- Błąd ładowania DC / AC: Przyczyny awarii mogą obejmować awarię akumulatora (nieprawidłowe napięcie, temperatura, izolacja), błąd BMS (moduł ładujący lub nieprawidłowe ładowanie CAN), nieprawidłowy przekaźnik ładowania, anomalia rezystancji do uziemienia czy napięcia do uziemienia.
- Awaria izolacji: Przyczyna usterki może być woda w pojemniku na baterie lub wtyczka, wyciek z ogniw, wysoka wilgotność otoczenia, błędna izolacja lub izolowane inne części wysokociśnieniowe (sterownik, sprężarka itp.). Metoda leczenia to rozwiązywanie problemów i wymiana uszkodzonych części po analizie komunikatu o ładowaniu, a także sprawdzenie napięcia do ziemi lub rezystancji izolacji.
Znacznie większą swobodę w zakresie ładowania gwarantują baterie litowo-jonowe, które można podłączyć do prądu w dowolnym momencie, natomiast akumulatory kwasowo-ołowiowe wymagają więcej uwagi i prawidłowego ładowania, co ma największe znaczenie w zapobieganiu przestojom.
Szukasz baterii, prostownika do wózka widłowego? A może chcesz zbudowac akumulatorownię?
Awarie silnika i układu napędowego
Silnik napędowy jest sercem wózka widłowego. Kłopoty z uruchomieniem maszyny lub jej nierówna praca to najczęstsze objawy awarii silnika. Problemy z silnikiem mogą objawiać się brakiem mocy lub całkowitym unieruchomieniem wózka. Regularna wymiana oleju to podstawa utrzymania silnika w dobrym stanie, a zużyty olej może prowadzić do poważnych uszkodzeń. W przypadku wózków spalinowych należy sprawdzić poziom paliwa oraz stan akumulatora. Nierówne obroty silnika, szczególnie na biegu jałowym, mogą świadczyć o problemach z przepustnicą lub innym elementem silnika odpowiadającym za dostarczenie mieszanki do cylindrów.
Kłopoty z układem hydraulicznym
Układ hydrauliczny odpowiada za podnoszenie i opuszczanie ładunków. Problemy z układem hydraulicznym mogą powodować, że wózek nie będzie w stanie podnosić towarów. Typowe oznaki problemów z hydrauliką to narzekania na przerywaną pracę, skokowy ruch czy problemy z podniesieniem (lub opuszczaniem) cięższych ładunków. Wycieki oleju z przewodu, łącznika lub siłownika są jednoznacznym sygnałem problemów ze szczelnością.
- Niski poziom oleju: Pierwszym krokiem powinna być kontrola oleju hydraulicznego. Zbyt niski poziom powoduje zapowietrzenie układu, spadek ciśnienia i brak reakcji na joystick. Szacunkowy koszt wymiany oleju hydraulicznego: 300-800 zł (olej + robocizna).
- Uszkodzona pompa hydrauliczna: To element kluczowy, który generuje ciśnienie rzędu 160-220 bar. Koszt wymiany pompy hydraulicznej: 2500-8000 zł (część + montaż). Warto pamiętać, że w tańszych zamiennikach cena jest niższa, ale trwałość bywa wyraźnie gorsza.
- Zużycie uszczelnień siłownika: Jeżeli maszt opada pod obciążeniem mimo poprawnego podnoszenia, bardzo prawdopodobne jest zużycie uszczelnień siłownika podnoszenia. Koszt uszczelnienia siłownika: 900-2500 zł. Opadanie masztu powoli przy wyłączonym silniku to niemal zawsze problem uszczelnień.
- Zanieczyszczone filtry lub zawory: Często przyczyna jest banalna - stary olej, zanieczyszczone filtry lub zawory, co wymaga prostych i szybkich napraw.
W przypadku wózków intensywnie eksploatowanych zaleca się wymianę oleju hydraulicznego co 1000-2000 mth, nawet jeśli producent dopuszcza dłuższe interwały.
Usterki układu napędowego i skrzyni biegów
Kolejnym elementem wózków widłowych, który często ulega awariom, jest skrzynia biegów. Problemy ze skrzynią biegów najczęściej będą objawiać się stopniowym ograniczeniem jej pracy (np. możliwość wbicia tylko wybranych biegów). Kluczowe będzie kontrolowanie wskaźnika temperatury oleju. Stopniowe zużycie poszczególnych części skrzyni jednak nie będzie sygnalizowane na bieżąco na panelu sterowania, dlatego dobrze jest regularnie sprawdzać ten element. Problemy przy ruszaniu mogą świadczyć o problemach ze sprzęgłem lub skrzynią biegów, a w przypadku elektrycznego wózka o awarii sterownika.
Problemy z układem kierowniczym i hamulcowym
Problemy z uruchomieniem wózka widłowego mogą świadczyć o awarii układu kierowniczego. Bezpośrednią przyczyną będą w tym przypadku zardzewiałe łańcuchy, popękane gumy mocujące lub zużyte łączniki. Układ hamulcowy z kolei narażony jest na spore przeciążenia związane z hamowaniem podczas przewożenia ciężkich ładunków. Uszkodzony układ hamulcowy w oczywisty sposób eliminuje maszynę z użytku do czasu naprawienia usterki. Kiedy hamulce są niewłaściwie ustawione, mogą wpłynąć na ruch wózka widłowego.
Awarie elektroniki i czujników
Nowoczesne wózki widłowe są wyposażone w zaawansowane systemy elektroniczne, które kontrolują różne aspekty ich działania. Problemy z elektroniką mogą prowadzić do nieprawidłowego działania wózka. W wózkach nowej generacji systemy CAN-BUS generują kody błędów, których odczyt pozwala precyzyjnie zawęzić obszar diagnostyki. Uszkodzone czujniki lub przewody mogą również prowadzić do problemów z wózkiem widłowym. Awarie układu elektronicznego są narażone na intensywne użytkowanie.
Zużycie eksploatacyjne i inne usterki
Pod wpływem intensywnego użytkowania naturalnemu zużyciu podlegają niektóre podzespoły w wózkach widłowych. Mowa tutaj o elementach takich jak: filtry powietrza, oleju czy paliwa, olej silnikowy (w wózkach spalinowych), filtry fazy ciekłej i lotnej (w wózkach gazowych) oraz baterie i ich złącza (w wózkach zasilanych elektrycznie), a także opony wózków widłowych.
- Awaria wideł: Poprzez uszkodzenia rozmaitych złączy i zaworów, a także usterki połączeń linowych wózka widłowego może dojść do awarii wideł. Problem ten może wyraźnie wpływać na efektywność pracy, a przede wszystkim będzie zagrażać bezpieczeństwu operatora oraz osób postronnych. Będzie on najlepiej widoczny podczas podnoszenia i opuszczania wideł.
- Problemy z oponami: Opony wózków widłowych są narażone na intensywne użytkowanie, co może prowadzić do ich szybkiego zużycia, pęknięć i uszkodzeń, a także niskiego ciśnienia. Regularne sprawdzanie ciśnienia i wymiana zużytych opon są kluczowe dla bezpieczeństwa pracy.
- Dziwne dźwięki i wibracje: Wszelkie stuki świadczą o luzach, a wibracje (zazwyczaj występujące przy konkretnych obrotach silnika, położeniu wideł itp.) o problemach z wyważeniem elementów ruchomych. Nawet niewielki luz lub nieszczelność może szybko zmienić się w poważny problem.
Diagnostyka i zapobieganie awariom
Pierwsze kroki diagnostyczne
Kiedy wózek widłowy przestaje działać, ważne jest szybkie zidentyfikowanie przyczyny problemu. Pierwsze pytanie, które warto zadać sobie, to czy wózek widłowy naprawdę nie chce jechać. Być może nie połączono zasilania, nie podano gazu lub pojazd ma włączony hamulec postojowy.
Pierwszym krokiem w diagnozowaniu problemów z wózkiem widłowym jest sprawdzenie źródła zasilania. W przypadku wózków elektrycznych należy upewnić się, że bateria jest naładowana i prawidłowo podłączona. Jeśli używasz wózka spalinowego, sprawdź poziom paliwa oraz stan akumulatora. Następnym krokiem jest sprawdzenie bezpieczników i przekaźników. Uszkodzony bezpiecznik może przerwać obwód elektryczny, co uniemożliwi działanie wózka. Sprawdź wszystkie bezpieczniki i wymień te, które są przepalone.
Szybkie orientowanie się, co oznaczają kontrolki w wózku widłowym, to pierwszy krok na drodze do wykrycia usterek. Właściwe odczytywanie komunikatów pojawiających się na panelu sterowania podczas uruchamiania maszyny oraz w trakcie jej pracy jest kluczowe. Jeśli na wyświetlaczu są jakiekolwiek komunikaty błędów, warto znaleźć odpowiednią książkę serwisową lub instrukcję obsługi, aby je zidentyfikować i zinterpretować.
Znaczenie regularnych przeglądów i konserwacji
Skutecznym zapobieganiem poważniejszym usterkom są przede wszystkim regularne przeglądy konserwatorskie, które powinny odbywać się nie rzadziej niż co 30 dni. Regularne przeprowadzanie niezbędnych prac konserwacyjnych pozwala utrzymać wózek widłowy w stanie ciągłej gotowości do pracy. Planuj okresowe inspekcje, podczas których sprawdzane będą wszystkie główne układy i podzespoły. Eksploatowanie maszyny pomimo drobnej, pozornie niewiele znaczącej awarii może prowadzić do powstania dużo poważniejszego i kosztowniejszego w naprawie problemu.
Jeśli zależy Ci na niskiej awaryjności i wysokiej jakości, postaw na pojazdy od renomowanego producenta.
Rola operatora
Odpowiednie szkolenie operatorów może zapobiegać wielu problemom. Upewnij się, że operatorzy są dobrze przeszkoleni w obsłudze wózka widłowego oraz w podstawowych czynnościach konserwacyjnych. Dobre praktyki operacyjne mogą znacząco zmniejszyć ryzyko awarii. Ważne jest też, aby kierowcy byli wyczuleni na wszelkie niepokojące sygnały, co zwiększa poczucie odpowiedzialności za wózek oraz wykonywaną pracę i pozwala uniknąć przykrych niespodzianek.
Rozważania przy zakupie nowego wózka
Spora inwestycja i znaczny jednorazowy wydatek - oto czym jest dla każdego przedsiębiorcy nowy wózek widłowy. Uszkodzony sprzęt i odkrycie usterek dopiero po zakupie to koszmar. Na rozmaite awarie narażone są zarówno wózki używane, jak i nowe pojazdy. Część z nich wynika z nieprawidłowego użytkowania maszyny, niestosowania się do zaleceń podanych w instrukcji obsługi, a także z naturalnego zużycia poszczególnych komponentów. Jak w przypadku każdej maszyny możemy trafić na wadliwy egzemplarz, dlatego przy zakupie widlaka odradza się pośpiech i zaleca zachowanie ostrożności oraz sprawdzenie nie tylko kontrolek w wózku widłowym, ale działania wszystkich jego mechanicznych funkcji i opisanych elementów.
Kluczowe wnioski i rekomendacje
Awaria wózka widłowego może być poważnym problemem, ale dzięki odpowiednim krokom diagnostycznym i konserwacyjnym można szybko przywrócić go do pełnej sprawności. Sprawdzenie zasilania, diagnostyka układów mechanicznych i elektronicznych, a także regularne przeglądy techniczne i szkolenie operatorów to kluczowe elementy zapewniające niezawodne działanie wózków widłowych. Jeśli wszystkie podjęte działania nie przynoszą żadnych rezultatów, a wózek objęty jest gwarancją, warto zgłosić problem do producenta lub autoryzowanego serwisu. W przeciwnym wypadku, skontaktowanie się z doświadczonym serwisem to najlepszy sposób, aby szybko i efektywnie usunąć problem. Pamiętaj, że odpowiednia diagnoza i konserwacja wózka widłowego to klucz do jego długotrwałego i bezawaryjnego użytkowania.
