Deska Rozdzielcza Wózka Widłowego: Znaczenie Kontrolek i Sygnałów

W codziennej eksploatacji wózków widłowych, jednym z najważniejszych aspektów zapewniania bezpieczeństwa operatora oraz efektywnej pracy maszyny, jest prawidłowe rozumienie i szybkie reagowanie na kontrolki. Ignorowanie sygnałów ostrzegawczych może prowadzić do poważnych awarii, kosztownych napraw, a nawet zagrożenia życia i zdrowia. Kontrolki w wózkach widłowych to wskaźniki na panelu sterowania, które dostarczają operatorowi kluczowych informacji o stanie technicznym maszyny i potencjalnych zagrożeniach lub problemach ze sprzętem. Ich głównym celem jest umożliwienie szybkiej reakcji na pojawiające się problemy, dzięki czemu praca na wózku widłowym odbywa się bez komplikacji. Kontrolki zazwyczaj wykorzystują kombinację kolorów i symboli, aby przekazać określone komunikaty. Najczęstszymi kolorami są czerwony, żółty i niebieski, każdy z nich wskazuje inny poziom pilności lub rodzaj ostrzeżenia.

Rodzaje Kontrolek w Wózkach Widłowych

Kontrolki w wózkach widłowych można podzielić na kilka kategorii w zależności od funkcji i poziomu pilności, na które wskazują:

• Kontrolki informacyjne: Podają dane o normalnym stanie pracy maszyny, np. ładowanie akumulatora po uruchomieniu zapłonu, czy aktualny poziom paliwa. Informują o normalnym stanie działania maszyny.

• Kontrolki ostrzegawcze: Sygnalizują nieprawidłowości, które mogą prowadzić do pogorszenia stanu technicznego maszyny lub potencjalnych problemów. Zazwyczaj są w kolorze żółtym lub pomarańczowym.

• Kontrolki alarmowe: Wymagają natychmiastowej reakcji operatora. Ignorowanie ich może skutkować poważnymi konsekwencjami, takimi jak poważna awaria maszyny, zatrzymanie pracy lub zagrożenie bezpieczeństwa. Zwykle są w kolorze czerwonym.

Rozmieszczenie Kontrolek w Wózku Widłowym

Rozmieszczenie kontrolek może się różnić w zależności od modelu i producenta wózka, ale najczęściej znajdziesz je w następujących miejscach:

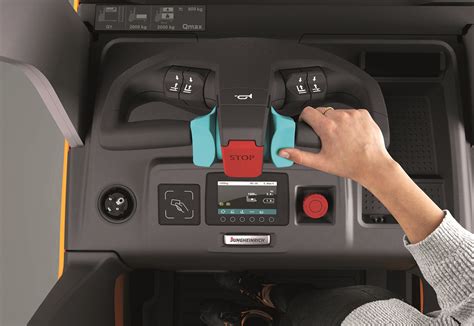

• Główna deska rozdzielcza: Najważniejsze wskaźniki są zazwyczaj zgromadzone w centralnej części deski, w zasięgu wzroku operatora.

• Wyświetlacz cyfrowy (jeśli występuje): W nowoczesnych wózkach może to być ekran LCD z dodatkowymi informacjami, np. godzinami pracy, diagnostyką usterek czy stanem akumulatora.

• Obok dźwigni hydraulicznych: Niektóre kontrolki mogą być zintegrowane z dźwigniami sterującymi unoszeniem wideł.

• Na kolumnie kierowniczej: W niektórych modelach występują tam dodatkowe wskaźniki dotyczące prędkości lub aktywowanych systemów wspomagania jazdy.

• Na panelu bocznym: W zależności od konstrukcji wózka, niektóre wskaźniki mogą być umiejscowione po lewej lub prawej stronie operatora, np. kontrolki dotyczące działania układu napędowego.

Kluczowe Kontrolki Ostrzegawcze i Ich Znaczenie

Poniżej przedstawiono najpopularniejsze i najważniejsze kontrolki, których znaczenie powinien znać każdy operator wózka widłowego:

• Kontrolka ostrzegawcza akumulatora: Ten symbol zwykle pojawia się jako ikona baterii i wskazuje na niski poziom naładowania baterii lub problemy z systemem ładowania (alternatorem). Gdy się świeci, operatorzy powinni sprawdzić połączenia baterii i naładować lub wymienić baterię, jeśli to konieczne. Oznacza problem z układem ładowania.

• Kontrolka ciśnienia oleju: Przedstawiona symbolem puszki oleju, ostrzega o niskim ciśnieniu oleju w silniku. Jeśli pozostaje włączona po uruchomieniu silnika, operatorzy powinni natychmiast zatrzymać wózek widłowy i sprawdzić poziom oleju, aby zapobiec uszkodzeniu silnika. Niskie ciśnienie oleju może sygnalizować problem z układem smarowania, co grozi przegrzaniem silnika i jego zatarciem.

• Lampka ostrzegawcza temperatury płynu chłodniczego (silnika): Symbol termometru zanurzonego w cieczy wskazuje, że silnik się przegrzewa. W tym przypadku należy wyłączyć silnik, pozwolić mu ostygnąć i sprawdzić poziom płynu chłodzącego przed wznowieniem pracy. Czerwone światło oznacza, że temperatura przekroczyła bezpieczny poziom. Przegrzanie silnika może prowadzić do poważnych uszkodzeń.

• Światło ostrzegawcze hamulca (układu hamulcowego): Zwykle przedstawiana jako wykrzyknik w okręgu, ta kontrolka wskazuje na problemy z układem hamulcowym, np. niski poziom płynu hamulcowego, zużyte klocki hamulcowe lub awarię pompy hamulcowej. Może również informować o załączonym hamulcu postojowym. Świecąca się kontrolka hamulców wymaga natychmiastowej interwencji, ponieważ niesprawne hamulce stanowią poważne zagrożenie dla bezpieczeństwa.

• Kontrolka usterki skrzyni biegów: Przedstawia koło zębate z wykrzyknikiem. Sugeruje problem z układem przeniesienia napędu. Problem może dotyczyć płynu, przekładni lub dowolnego elementu układu przeniesienia napędu.

• Kontrolka świec żarowych: Ikonka żółtej spirali może oznaczać, że świeca żarowa traci swoją wydajność. Jeśli kontrolka świeci się dłużej lub zaczyna migać, świeca żarowa prawdopodobnie uległa awarii i należy ją wymienić. Długotrwałe ignorowanie tej sygnalizacji może prowadzić do problemów z uruchomieniem silnika, zwłaszcza w niskich temperaturach. W niektórych modelach wózków widłowych kontrolka świec żarowych może również sygnalizować inne usterki silnika lub układu paliwowego.

• Kontrolka układu hydraulicznego: Wskazuje na problemy z układem hydraulicznym, np. zapchany filtr lub niski poziom oleju. Należy sprawdzić stan układu hydraulicznego i uzupełnić olej, jeśli to konieczne.

• Kontrolka systemu bezpieczeństwa: Informuje o problemach z systemem bezpieczeństwa, takim jak pasy bezpieczeństwa, czujniki czy funkcje automatyczne. Należy zweryfikować działanie systemów bezpieczeństwa i upewnić się, że wszystkie komponenty są sprawne.

Sygnały Dźwiękowe Współpracujące z Kontrolkami

Wiele wózków widłowych wyposażonych jest w sygnały dźwiękowe towarzyszące zapaleniu się niektórych kontrolek lub sygnalizujące określone stany pracy. Oprócz sygnałów świetlnych emitują one również sygnały dźwiękowe, które mają na celu zwrócenie uwagi operatora. Należą do nich:

• Sygnał ostrzegawczy przy cofaniu: Informuje otoczenie o manewrze cofania.

• Alarm niskiego poziomu baterii: W wózkach elektrycznych często pojawia się sygnał dźwiękowy ostrzegający o niskim poziomie naładowania akumulatora. Zazwyczaj oznacza to, że należy jak najszybciej podłączyć wózek do ładowania.

• Alarm przegrzania silnika: Jeśli temperatura silnika przekroczy dopuszczalne wartości, wózek może wydać ostrzegawczy sygnał dźwiękowy, który sygnalizuje konieczność wyłączenia maszyny i sprawdzenia układu chłodzenia.

• Sygnał dźwiękowy przy niskim ciśnieniu oleju: Pojawia się zazwyczaj w wózkach spalinowych i informuje o problemach z ciśnieniem oleju, które mogą doprowadzić do poważnej awarii silnika.

• Alarm przeładowania: W niektórych nowoczesnych wózkach widłowych wózek może emitować sygnał dźwiękowy, jeśli operator przekroczy maksymalny udźwig. Jest to system monitorujący obciążenie, który chroni przed przewróceniem wózka lub uszkodzeniem ładunku.

• Sygnał ostrzegawczy podczas jazdy z podniesionym ładunkiem: W nowoczesnych wózkach istnieją też systemy alarmu dźwiękowego, który aktywuje się, gdy operator jedzie z ładunkiem podniesionym powyżej bezpiecznego poziomu.

• Czujnik hamulca postojowego: W niektórych modelach, gdy operator zapomni zaciągnąć hamulec postojowy przy zatrzymaniu maszyny, system może wydać sygnał ostrzegawczy.

• System Obecności Operatora (OPS): Kiedy operator wysiada z wózka przy włączonym zasilaniu czy przekręconym kluczyku, aktywowany może być sygnał dźwiękowy przez OPS - System Obecności Operatora. Jest to rozwiązanie stosowane w nowoczesnych wózkach widłowych.

Znaczenie Regularnej Konserwacji i Reakcja na Sygnały

Regularna konserwacja maszyn jest podstawą bezpiecznej obsługi wózka widłowego i zapobiegania aktywacji kontrolek ostrzegawczych. Znajomość znaczenia kontrolek w wózku widłowym to klucz do bezpiecznej i efektywnej pracy. Oto najważniejsze korzyści wynikające z właściwego odczytywania sygnałów:

• Zapobieganie awariom: Szybka reakcja na sygnały ostrzegawcze pozwala uniknąć kosztownych napraw.

• Zwiększenie bezpieczeństwa: Kontrolki informują o potencjalnych zagrożeniach, takich jak przegrzewanie silnika czy problemy z hamulcami.

• Oszczędność czasu i pieniędzy: Wczesne wykrycie problemów minimalizuje ryzyko przestojów i strat finansowych.

Działania operatora dla zapewnienia bezproblemowego działania wózka:

• Przeprowadzanie codziennych kontroli przed zmianą.

• Regularne sprawdzanie poziomu płynów.

• Utrzymywanie wózka widłowego w czystości, co zapobiega gromadzeniu się brudu i wilgoci, które mogą uszkodzić połączenia elektryczne i czujniki.

• Natychmiastowe zgłaszanie wszelkich nietypowych dźwięków lub problemów z wydajnością wózka.

• Dokumentowanie problemów w dzienniku konserwacji.

W przypadku, gdy kontrolki wózka widłowego wskazują na poważną awarię, nie należy podejmować prób naprawy na własną rękę. Autoryzowany serwis wózków widłowych to najlepszy wybór w przypadku poważnych awarii. Ważne jest, aby nie ignorować sygnałów ostrzegawczych i nie zwlekać z naprawą wózka widłowego.

Co Robić, Gdy Zapalą Się Kontrolki? Najczęściej Zadawane Pytania

Świecąca się kontrolka w wózku widłowym to sygnał ostrzegawczy, którego nie wolno ignorować. Operatorzy wózków widłowych muszą reagować na te sygnały, aby uniknąć awarii. Ignorowanie kontrolek, nawet tych z pozoru niegroźnych, może prowadzić do poważnych uszkodzeń maszyny lub zagrożenia zdrowia.

Kluczowe zasady postępowania:

1. Natychmiastowe rozpoznanie: Pierwszym krokiem jest zidentyfikowanie, która kontrolka się świeci. Należy dokładnie przyjrzeć się symbolowi na desce rozdzielczej i odnaleźć jego opis w instrukcji obsługi wózka widłowego.

2. Ocena sytuacji: Należy ocenić sytuację i podjąć odpowiednie działania. W niektórych przypadkach, np. gdy świeci się kontrolka niskiego poziomu paliwa, wystarczy uzupełnić zapasy. W innych przypadkach, reakcja musi być natychmiastowa.

3. Zatrzymanie maszyny: Jeśli którakolwiek z kontrolek alarmowych świeci się lub miga podczas pracy, natychmiast zatrzymaj wózek widłowy w bezpiecznym miejscu, wyłącz silnik i zgłoś problem swojemu przełożonemu. Nie próbuj obsługiwać wózka widłowego, dopóki nie zostanie on sprawdzony przez wykwalifikowanego technika.

4. Konsultacja z instrukcją: Chociaż wiele symboli jest podobnych dla różnych marek, mogą występować różnice. Zawsze zapoznaj się z instrukcją obsługi konkretnego wózka widłowego, aby uzyskać dokładne informacje na temat symboli świateł ostrzegawczych i ich znaczenia.

5. Rejestracja problemów: Jeśli kontrolka zapala się podczas pracy i gaśnie, może to wskazywać na przejściowy problem, ale zawsze warto zanotować problem i zgłosić przy następnym serwisie.

Wózki widłowe to podstawowe narzędzie pracy w wielu branżach, a ich sprawne działanie jest kluczowe dla efektywności i bezpieczeństwa. Deska rozdzielcza wózka widłowego to centrum informacyjne, które przekazuje operatorowi kluczowe dane o stanie maszyny. Znajomość tego, co oznaczają kontrolki w wózku widłowym, jest kluczowa dla efektywnej pracy, zapewniania bezpieczeństwa i utrzymania maszyny w dobrym stanie technicznym. Kontrolki takie jak kontrolka ciśnienia oleju, kontrolka hamulców czy kontrolka akumulatora są sygnałami, których nie można bagatelizować.
