Wózki widłowe są nieodzownym elementem pracy w magazynach, zakładach przemysłowych, portach, sklepach wielkopowierzchniowych oraz na placach budowy. Bez wątpienia stanowią kluczowe narzędzie dla efektywnego przenoszenia ładunków o różnych gabarytach i konstrukcjach. Ich kompaktowe wymiary umożliwiły pracę w warunkach niedostępnych dla większych maszyn, takich jak ładowarki teleskopowe. Obecnie wózki widłowe są stosowane niemal wszędzie, od magazynów, w których układają palety z towarami na półkach, po gospodarstwa rolne, gdzie znalazły zastosowanie w umieszczaniu towarów na przyczepach czy w tirach. Taki wózek może wjechać do naczepy tira, co gwarantuje maksymalne wykorzystanie przestrzeni. Wybór odpowiedniego sprzętu ma ogromne znaczenie nie tylko dla wydajności pracy, ale również dla bezpieczeństwa i higieny pracy.

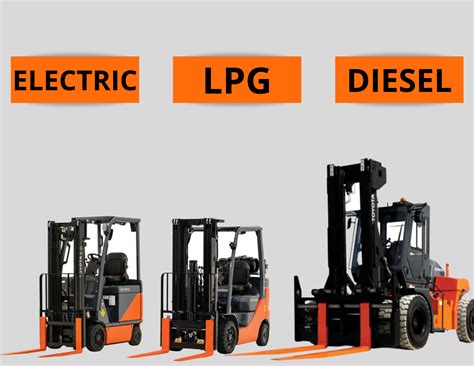

Rodzaje Wózków Widłowych - Podział Według Napędów
Zaczynamy od najważniejszej klasyfikacji, która umożliwia wskazanie, w jakich warunkach i w jakich dokładnie miejscach poszczególne rodzaje wózków widłowych mogą być bezpiecznie i efektywnie stosowane. Zdecydowanie najważniejszą kwestią w tym przypadku jest generowanie spalin - poniżej podział wózków widłowych w zależności od typów zasilania w kolejności od wytwarzającego najwięcej spalin:
Wózki Widłowe z Silnikiem Diesla
Ten typ wózków widłowych charakteryzuje się największym poziomem zanieczyszczeń. Dlatego używa się ich w zasadzie wyłącznie na zewnątrz. W pomieszczeniach mogłyby one bowiem stanowić poważne zagrożenie zarówno dla samych operatorów czy osób postronnych, jak i dla przechowywanych tam towarów. Tego rodzaju wózki doskonale sprawdzają się na przykład na placach budowy, w miejscach przeładunkowych, jak również na rozmaitych, otwartych składowiskach. W miejscach z ograniczonym zanieczyszczeniem powietrza lepiej sprawdzają się wózki spalinowe.
Wózki Widłowe na Gaz (LPG)
Ten typ wózków widłowych zaliczamy także do urządzeń spalinowych, urządzenia zasilane są jednak najczęściej gazem płynnym. W tym przypadku spaliny są znacznie „czystsze”, przez co mniej szkodliwe. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także i w pomieszczeniach. Wnętrze musi być bardzo dobrze wentylowane - tak, aby dochodziło w nim do ciągłej wymiany powietrza. Istotna jest też stała kontrola użytkowanych butli z gazem.
Wózki Widłowe Akumulatorowe (Elektryczne)
Taki typ wózków widłowych to pojazdy na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj zastosowanej w nim wentylacji. W magazynach, gdzie ważna jest efektywność, świetnie sprawdzają się wózki widłowe na akumulatory. Gdy używamy akumulatorów kwasowo-ołowiowych odpowiednio wentylowane muszą być jednak tzw. akumulatorownie, czyli miejsca, w których ładujemy baterie trakcyjne. Takiej konieczności nie ma w przypadku akumulatorów li-ion - ich ładowanie nie wymaga tak specjalnych warunków. Warto pokreślić ponadto fakt, że wózki akumulatorowe pracują niezwykle cicho, co również miewa duże znaczenie, wpływając między innymi na komfort operatora. Elektryczne wózki widłowe to ekologiczne i ciche rozwiązanie, idealne do pracy w zamkniętych przestrzeniach, takich jak hale i magazyny. Te wózki są łatwe w obsłudze i doskonale sprawdzają się w procesie przygotowywania zamówień oraz zbierania i łączenia poszczególnych towarów.

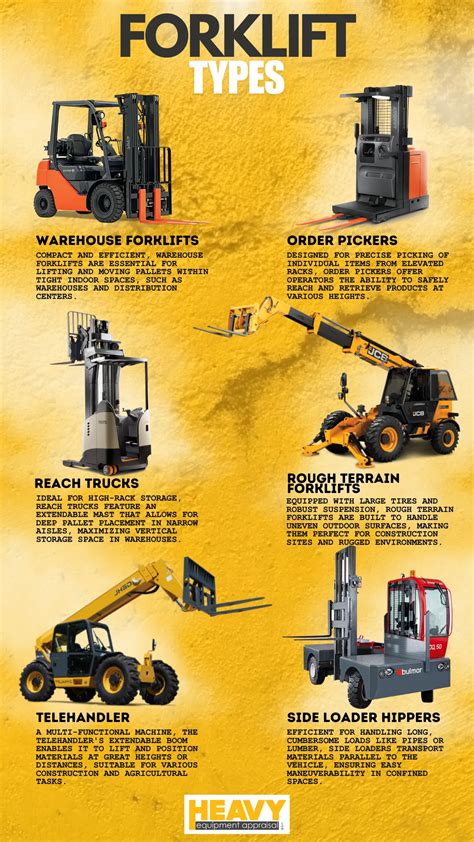

Wózek Widłowy - Rodzaje Stosowanych Konstrukcji i Przeznaczenia
Po omówieniu podziału wózków widłowych ze względu na sposób zasilania urządzenia, kolej na kwestie związane z budową wózków oraz z ich przeznaczeniem. Poniżej podstawowe typy wózków widłowych klasyfikowane pod tym kątem.
Wózki Widłowe Unoszące i Podnośnikowe
Wózki widłowe unoszące umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł. Modele te świetnie sprawdzają się do „obsługi” ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Wózek unoszący to rodzaj wózka używany przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na przykład na posadzce. Widłowe wózki unoszące najczęściej wykorzystuje się w centrach logistycznych, sklepach wielkopowierzchniowych oraz zakładach produkcyjnych, gdzie istotne są mniejsze gabaryty sprzętu i jego zwrotność. Wózki widłowe unoszące to specjalistyczne pojazdy silnikowe lub ręczne przeznaczone do transportowania ładunków na krótkie odległości oraz do ich unoszenia na ograniczoną wysokość unoszenia.
Jeśli coś ma zostać umieszczone w regałach, używa się w tym celu zwykle wózków podnośnikowych (zwanych też masztowymi). Wózek jezdniowy podnośnikowy musi być odpowiednio dobrany do zadań pod względem konkretnych parametrów technicznych (maksymalny udźwig wózka i wysokość podnoszenia). Wózki podnośnikowe sprawdzą się przy niskich i średnich regałach, do wysokich zaś dedykowane są już inne typy urządzeń.
Wózki do Kompletacji Pionowej i Poziomej
Mowa tu o procesie przygotowywania zamówień, a także zbierania i łączenia poszczególnych towarów. Wózki tego typu występują oczywiście w wielu wersjach, zróżnicowanych między innymi pod względem wysokości podnoszenia.
Wózki Wysokiego Składowania
Jak sama nazwa wskazuje, są one wykorzystywane w magazynach wysokiego składowania - pozwalają efektywnie wykorzystać wysokie regały do składowania towaru w magazynie lub innym obiekcie. Wszystko za sprawą odpowiednio zaprojektowanych masztów i systemów gwarantujących nie tylko wysoką sprawność, ale też pełne zabezpieczenie ładunku. Wózki widłowe wysokiego składowanie są także znane jako wózki boczne lub reach-truck. Ten rodzaj wózka widłowego charakteryzuje się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy.
Systemowe Wózki Widłowe
Innym typem wózków pracujących także w wysokich regałach są tak zwane wózki systemowe. Takie sprzęty mogą pracować na sporych wysokościach - nawet kilkunastu metrów. Podział wózków widłowych systemowych można przeprowadzić m.in. ze względu na umiejscowienie kabiny operatora - na dole (man down) lub na górze (man up).
Wśród wózków systemowych można wyróżnić też wózki widłowe wielokierunkowe, np. trójstronne (głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze), oraz wózki widłowe dwustronne (widły są teleskopowe i montowane są na tzw. wózku podnoszącym, dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu).
Inne Rodzaje Wózków Widłowych
- Wózki podwieszane: Umożliwiają transport razem z towarami.
- Wózki boczne: Odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru.
- Wózki przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów.
- Wózki bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.

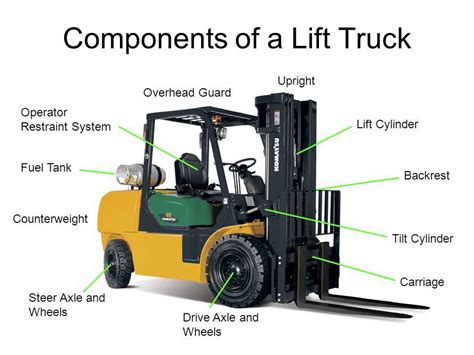

Budowa Wózka Widłowego
Zanim przejdziemy do szczegółów dotyczących budowy wózków widłowych, warto zacząć od ogólnych informacji na temat ich składu. Główne części każdego wózka to: rama, maszt, widełki, silnik, koła, układ hydrauliczny oraz kabina operatora. Choć ich konstrukcja może się różnić w zależności od modelu i zastosowania, wymienione elementy są obecne w każdym wózku widłowym. Artykuł ten pozwala zgłębić tajniki konstrukcji wózków widłowych, prezentując ich główne składowe elementy oraz odmiany silników. Przedstawia również istotne aspekty wpływające na ich funkcjonowanie oraz bezpieczną pracę operatora.
Kluczowe Elementy Konstrukcji
- Rama: Najczęściej jest ona wykonana ze stali. Do ramy bezpieczeństwa przymocowany jest maszt, widełki i płyta czołowa.
- Maszt: Pionowy element, który umożliwia opuszczanie, podnoszenie i pochylanie ładunku. Może mieć nawet kilkanaście metrów.
- Widełki (widły): To właśnie one są odpowiedzialne za podnoszenie i przenoszenie ładunków. Widełki są zamocowane do masztu za pomocą specjalnych zacisków.
- Płyta czołowa: Element, do którego przymocowany jest maszt i widły.
- Silnik: Zdecydowanie jeden z kluczowych elementów, decydujących o tym, jak zbudowany jest wózek widłowy. Wyróżniamy trzy główne rodzaje silników: spalinowe (benzynowe, olej napędowy), elektryczne oraz hybrydowe. Silniki spalinowe zapewniają większą wydajność i siłę, przez co mogą przenosić większe ładunki.
- Koła: Wózki widłowe wyposażone są w różnego rodzaju koła - pełne, pneumatyczne lub bieżnikowane. Stan ogumienia jest do kontroli (wybrzuszenia, wystające kordy, potencjalne usterki, które mogą wpłynąć na przyczepność).
- Układ hydrauliczny: To właśnie dzięki hydraulice maszt i widełki są w stanie unosić się w górę i opadać w dół.
- Kabina operatora: W kabinie kierowcy znajdują się wszystkie niezbędne elementy do obsługi wózka widłowego. Jest to ważne miejsce, gdyż pracownik z ogromną uwagą musi sterować maszyną i utrzymywać odpowiednią ostrożność.
- Przeciwwagi: Dodatkowe obciążenie na tyłach wózka, zapewniające stabilność.
Na prawidłowe działanie wózka widłowego składa się kilka układów, które znane są z innych pojazdów, a także m.in. układ podnoszenia czy przeniesienia napędu. Za prawidłowe funkcjonowanie tych urządzeń odpowiadają m.in. układy: kierowniczy, napędowy, hamulcowy, przeniesienia napędu, elektryczny, hydrauliczny czy podnoszenia. Oczywiście, im nowocześniejszy i bardziej wielofunkcyjny wózek, tym bardziej skomplikowany i złożony system mechanizmów odpowiada za jego pracę.
Najważniejsze Parametry Techniczne
Przedstawione rodzaje wózków widłowych określają sytuacje i miejsca, do których zostały przystosowane. Przed zakupem lub wynajmem wózka widłowego warto więc dokładnie zapoznać się z ich specyfiką - tak aby finalny wybór okazał się optymalny. W doborze optymalnego typu wózka widłowego o właściwych parametrach pomaga sprzedawca urządzenia lub firma, która oferuje wynajem tego rodzaju sprzętu. Bagatelizowanie tego typu informacji może doprowadzić nie tylko do złego dopasowania wózka do zadań i miejsca ich realizacji, ale też do zmniejszenia efektywności prowadzonych działań, przy jednoczesnym potencjalnym zagrożeniu dla operatorów i osób postronnych.
Wymiary i Waga
Projektując magazyn albo planując zakup wózka widłowego, należy zapoznać się z jego wymiarami i stworzyć odpowiednie warunki do pracy, wózek będzie bezużyteczny w magazynie, po którym nie może jeździć. Z tego powodu powstała norma EN 15635. Reguluje ona zasady projektowania magazynu w zależności od rozmiarów wózka. Bierze ona pod uwagę rozmiary wózka widłowego i pomaga stworzyć dla niego budynek tworzony na miarę. Ciężko wymienić każdy wózek widłowy i przytoczyć jego dokładne rozmiary, jest to kwestia, którą każdy zainteresowany powinien sam zbadać, dlatego że jest ich po prostu za dużo, i nie każdy z nich ma takie same gabaryty. Tak samo jak rozmiar, ciężko podać konkretne wagi dla konkretnego rodzaju wózka widłowego. Zależy to od zbyt wielu czynników, nawet w przypadku wózków z podobnymi parametrami, takimi jak udźwig wózka widłowego czy wymiary, waga będzie się różnić w zależności od wyposażenia, czy producenta wózka widłowego. Waga wózka ma znaczenie, dlatego że jej znajomość pozwoli stworzyć dla niego odpowiednie warunki, takie jak np. wytrzymałość podłoża w magazynie. Wózki z maksymalnym dopuszczalnym obciążeniem bardzo często sięgają 10 ton, a te większe czasami nawet tę wartość przekraczają, dlatego jeżdżenie nimi, po nieprzystosowanej nawierzchni, może się skończyć szybką koniecznością remontu.
Udźwig Nominalny
Udźwig jest bardzo ważny przy wyborze wózka widłowego. Jeśli musimy przewozić ciężkie rzeczy, potrzebny jest wózek mocniejszy. Dobrze dobrany udźwig zapewni bezpieczeństwo i efektywność pracy. Czym jest udźwig nominalny? Jest to maksymalny, przewidziany przez producenta, ciężar ładunku, jaki może unieść pojazd na konkretną wysokość. Diagram udźwigu wózka widłowego przedstawiany jest zwykle w formie tabeli lub wykresu i znajduje się w widocznym miejscu w każdym wózku jezdniowym. Wózki widłowe z wysokim udźwigiem mogą przewieźć ciężkie ładunki. Ich udźwig wynosi do 2 ton.
Osprzęt Wózków Widłowych
Wózki widłowe mogą pełnić wiele funkcji, potrzebują do tego odpowiedni osprzęt, który często zmienia ich rzeczywiste wymiary. Warto więc przemyśleć, do czego będzie służył i stworzyć ku temu odpowiednie warunki. Szerokość wózka widłowego znacznie zmienia się po zastosowaniu obciążników albo pługa śnieżnego, długość natomiast przy stosowaniu nakładek przedłużających widły, te dodatki zmieniają też wagę. Przed zakupem osprzętu wózka widłowego, trzeba więc sprawdzić, czy wózek będzie mógł z nim funkcjonować. Możliwy jest także montaż chwytników, które usprawnią transport beczek, pudeł kartonowych czy pługów do odśnieżania.
Obsługa i Konserwacja Wózków Widłowych
Posiadanie aktualnych uprawnień udzielanych przez Urząd Dozoru Technicznego (UDT) na operowanie wózkami widłowymi jest kluczem do zapewnienia bezpieczeństwa. Uprawnienia dla operatora wózka widłowego potwierdzają zdobyte umiejętności i wiedzę. To ważne w profesjonalnym środowisku pracy.
Wymagane Uprawnienia i Szkolenia
Zgodnie z rozporządzeniem ministra z 21 maja 2019 roku, każdy operator wózka widłowego musi mieć szkolenie oraz zdać egzaminy teoretyczne i praktyczne przed komisją UDT. Odpowiednie szkolenie zapewnia bezpieczną pracę. Umożliwia też efektywną obsługę różnych modeli wózków. Aby jeździć wózkiem widłowym, trzeba się przeszkolić. Kursy na operatora wózka widłowego oferują szkolenia. Na kursie uczysz się na trzy poziomy: od wózków podnośnikowych po zdalnie sterowane. Kursnawozekwidlowy.pl daje wiedzę teoretyczną i praktyczną, nauczysz się obsługi różnych wózków. Dokument stwierdzający uprawnienie ma określony okres ważności i wymaga regularnych odnowień.
Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora). Uprawnienia dzielą się zatem następująco:
- Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
- Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.
Konserwacja i Przeglądy
Podstawą dobrej kondycji wózka widłowego jest profilaktyka, czyli regularne przeglądy i kontrole. Jest to sprzęt, od którego zależy bezpieczeństwo pracowników, więc jeżeli zepsuje się w trakcie pracy lub nastąpi z jego udziałem jakiś niefortunny wypadek, konsekwencje mogą być bardzo poważne. Z tego chociażby powodu należy zwracać szczególną uwagę na kondycję urządzenia. Istnieją trzy rodzaje przeglądów, które należałoby praktykować - okresowe, czyli kontrola Urzędu Dozoru Technicznego, konserwacyjne, czyli zgodne z datą ustaloną przez producenta oraz codzienne.
Przegląd codzienny powinien być wykonywany, jak nazwa wskazuje - codziennie. Operator jeszcze przed pracą musi sprawdzić czy wszystkie funkcje poprawnie działają. Powinien również zapoznać się z dokumentami eksploatacyjnymi wózka, czy aby na pewno nikt nie zawarł tam informacji o usterce. Trzeba również skontrolować działanie układu kierowniczego, hamulców oraz podzespołów napędowych i osprzętu. Oprócz tego, należy sprawdzić maszt, a raczej mechanizm jego podnoszenia, stan łańcuchów i podnośników hydraulicznych. Jeśli chodzi o wózki z silnikiem elektrycznym, należy codziennie sprawdzać baterię. Jeżeli jej poziom zbliża się do 20%, wskazane jest zaprzestanie używania maszyny do momentu naładowania akumulatorów.
