Wózki widłowe marki Linde odgrywają kluczową rolę w obszarach logistyki oraz transportu, implementując nowoczesne rozwiązania odpowiadające międzynarodowym normom ISO. Wózki widłowe marki Linde, zaprojektowane odpowiednio do specyficznych wymagań różnorodnych sektorów przemysłowych, odgrywają istotną rolę w optymalizacji procesów transportowych poprzez swoje zaawansowane rozwiązania techniczne. Seria Linde E20 to elektryczne wózki widłowe zaprojektowane z myślą o maksymalnej wydajności i manewrowości w środowiskach magazynowych.
Nowa Generacja Wózków Elektrycznych Linde E20 - E35: Charakterystyka i Innowacje

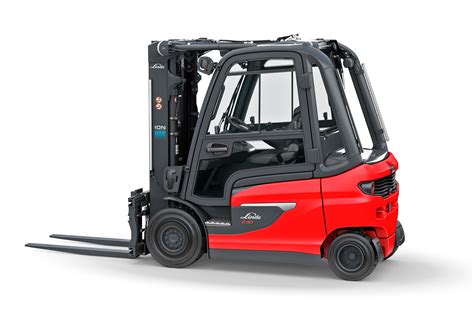

Nowe elektryczne wózki widłowe Linde E20 - E35 charakteryzują się wyjątkową zwrotnością i oferują maksymalną wydajność w magazynach. Charakteryzuje je kompaktowa budowa i wyjątkowa manewrowość. Już w modelach standardowych operatorzy mogą cieszyć się zupełnie nowymi wrażeniami z jazdy. Każdy szczegół poprzedniej generacji wózków został dokładnie przeanalizowany, a wszystkie maszyny, które bazują na wspólnej platformie dla wózków z przeciwwagą, zostały zoptymalizowane pod kątem najlepszej ergonomii.
Wspólna Platforma i Systemy Zasilania
W wózkach tych zastosowano szereg rozwiązań konstrukcyjnych z wózków spalinowych, które oferują duże zalety ergonomiczne, jak np. elastomerowe łożyska pierścieniowe, oddzielające oś skrętną i podwozie. Nowa generacja wózków widłowych z przeciwwagą, skonstruowanych na jednej technologicznej platformie, obejmuje oprócz modeli E (elektrycznych), również wózki elektryczne X20 - X35 oraz wózki H20 - H35 zasilane olejem napędowym i gazem. Wszystkie te trzy modele oznaczają koniec dotychczasowego podziału na konstrukcje wózków spalinowych i elektrycznych, umożliwiając klientom korzystanie z najlepiej dostosowanych do ich potrzeb maszyn - niezależnie od systemu zasilania i bez utraty wydajności.
Elektryczne wózki widłowe E20 - E35 są najwydajniejszymi wózkami przeznaczonymi do pracy wewnątrz budynków. Jest to wynikiem zastosowania po raz pierwszy synchronicznego silnika reluktancyjnego, który znacznie poprawia parametry wydajności i wyraźnie zwiększa efektywność energetyczną. Dodatkowo użytkownik ma możliwość swobodnego wyboru systemu energetycznego spośród baterii kwasowo-ołowiowych, litowo-jonowych lub ogniw paliwowych. Baterie litowo-jonowe lub ogniwa paliwowe firmy Linde zwiększają dostępność i długoterminową wydajność elektrycznych wózków widłowych w wymagających operacjach wielozmianowych. Z pomocą systemu Load Balancing każdy klient może opracować strategię ładowania, która pasuje do jego lokalnej infrastruktury energetycznej.
Manewrowość i Wydajność Operacyjna

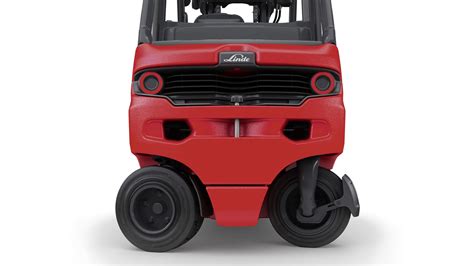

W aplikacjach wewnątrz pomieszczeń manewrowość wózka widłowego jest czynnikiem decydującym o jego wydajności. Jeśli operator może łatwo i szybko manewrować wózkiem w wąskich korytarzach między regałami i na zakrętach, osiąga on wysoką wydajność przeładunkową i może liczyć na maksymalną wydajność przez wiele godzin. Aby zapewnić maksymalną zwrotność, elektryczne wózki widłowe E20 - E35 posiadają dwa niezależne silniki napędowe w osi przedniej. Silniki elektryczne są zintegrowane z osią napędową i obracają się w przeciwnych kierunkach przy pełnym kącie skrętu kierownicy. Dzięki osi skrętnej Combi dwa tylne koła można ustawić pod kątem prawie 90 stopni w stosunku do osi podłużnej maszyny.
Ergonomia i Komfort Operatora
Jedną z wyjątkowych zalet elektrycznych wózków widłowych E20 - E35 jest ich ergonomia, która zapewnia maksymalny komfort i łatwość obsługi, co umożliwia bezpieczną i niemęczącą pracę przez wiele godzin. Temperatura otoczenia ma decydujący wpływ na samopoczucie operatora, a tym samym na jego wydajność. W celu zapewnienia optymalnej temperatury wózki widłowe mogą być opcjonalnie wyposażone w klimatyzowaną kabinę z systemem wentylacji o ośmiu dyszach - to komfortowa opcja, która do tej pory była dostępna tylko w wózkach spalinowych. Kompleksowa koncepcja oddzielenia z elastomerowym łożyskiem pierścieniowym, dzięki której wstrząsy na osi przedniej są absorbowane i która doskonale sprawdziła się w wózkach widłowych z silnikiem Diesla i silnikiem gazowym, zmniejsza fizyczne obciążenie operatora.
Smuklejszy przedni słupek kabiny, wąskie profile masztu i dostępny opcjonalnie wzmocniony szklany dach zapewniają optymalną widoczność. Dostępny w kilku wariantach podłokietnik zapewnia optymalne podparcie ręki i ergonomiczną obsługę wszystkich najważniejszych funkcji. Na dostępnym w standardzie wyświetlaczu o przekątnej 3,5 cala operator błyskawicznie widzi wszystkie najważniejsze informacje (np. wskaźnik naładowania baterii, lampki ostrzegawcze czy godziny pracy). Opcjonalny 7-calowy wyświetlacz może również pokazywać obraz z kamer.
Aspekty Bezpieczeństwa
Elektryczne wózki widłowe E20 - E35 wyznaczają nowe standardy w zakresie bezpieczeństwa. Jednym z najważniejszych aspektów bezpieczeństwa jest zapewnienie operatorowi dobrej widoczności na ładunek i otoczenie. Niski stopień o dużej powierzchni chroni przed urazami podczas wsiadania i wysiadania. Automatyczny hamulec postojowy zapobiega niezamierzonemu stoczeniu się wózka i zmniejsza ryzyko wypadków. Nisko położony środek ciężkości maszyny gwarantuje stabilność na zakrętach. Dostępny w standardzie system Linde Curve Assist dodatkowo redukuje prędkość, co również chroni przed wywróceniem się maszyny.
Umieszczone na górze siłowniki pochyłu w połączeniu z odporną na skręcanie konstrukcją masztu zapewniają duży udźwig resztkowy oraz bezpieczną obsługę ładunku na dużych wysokościach podnoszenia. System Linde Load Assist ustala udźwig resztkowy za pomocą czujnika ciśnienia i wskaźnika wysokości podnoszenia oraz zmniejsza ryzyko wypadków związanych z wywróceniem się wózka poprzez spowolnienie funkcji podnoszenia i przechylania w zakresie granicznym.
Łączność i Zarządzanie Flotą
Dzięki kompleksowej technologii czujników nowe elektryczne wózki widłowe E20 - E35 są idealnie przygotowane do zbierania i przesyłania danych oraz mogą być w pełni połączone z siecią. Dzięki temu idealnie nadają się do integracji z nadrzędnymi systemami zarządzania flotą, takimi jak connect, i cyfrowymi procesami intralogistycznymi. Dane z maszyny można przesyłać i analizować za pośrednictwem bezpiecznego połączenia bezprzewodowego, na przykład w celu predykcyjnego planowania pracy, konserwacji lub zdalnej diagnostyki. Maszyny mogą być lokalizowane za pomocą GPS i przypisywane do następnego miejsca zastosowania.
Wózki są w standardzie wyposażone w jednostkę transmisji danych, która jest połączona z systemem sterowania maszyny za pomocą magistrali CAN i przesyła dane wózka za pomocą WLAN, Bluetooth lub 4G do własnych serwerów lub do chmury. Dostosowywane do potrzeb raporty, panele z danymi i analizy pokazują użycie, wykorzystanie i potencjał ulepszeń. Zużycie i uszkodzenia mogą być wykryte, zanim pojawią się usterki wymagające naprawy. Możliwości te gwarantują wysoką dostępność floty. Również aktualizacje i nowe funkcje można zainstalować w bardzo krótkim czasie.
Instalacje Elektryczne w Wózkach Widłowych Linde
Instalacje elektryczne do wózków widłowych Linde potrafią być bardzo złożone. Układy elektryczne w wózkach Linde są bardziej narażone na częste działanie niż w samochodach. Układy elektryczne Linde często stanowią zabezpieczenie prawidłowej i bezpiecznej pracy.
Kluczowe Elementy Układów Elektrycznych
Do podstawowych elementów instalacji elektrycznych w wózkach Linde należą:
- Czujniki zbliżeniowe
- Włączniki bezpieczeństwa
- Totmany
- Czujniki magnetyczne
- Moduły sterowania
- Przełączniki kierunku jazdy i podnoszenia/opuszczania
- Sterowniki silnika
- Układy bezpieczeństwa
- Styczniki
Producenci Komponentów Elektrycznych
Głównymi producentami instalacji elektrycznych do wózków widłowych są takie firmy jak: Albright, ZAPI, REMA, Curtis, Jungheinrich, Linde, Still, Sevcom.
Najczęstsze Problemy i Zakup Części
Najczęstszymi elementami układów elektrycznych kupowanymi przez klientów są: przełączniki kierunku jazdy, styczniki, sterowniki/moduły silników jazdy i sterowania pracą. Jakość tych urządzeń jest najwyższa.
Linde Material Handling oferuje części do wielu elektrycznych wózków widłowych, w tym do serii: E10, E12, E14, E15, E16, E18, E20, E25, E30, E35, H16, H18, H20, H25, H30, H35, H40, H45, H50, H60, H70, H80, a także do paleciaków takich jak L10, L12, L14, T16, T18, T20 oraz innych modeli, w tym serii 316, 334, 1130 CITI, 1151, 1172, 113, 149, 335, 361, 360, 336, 1152, 1169, 116, 350, 140, 141, 131, 337, 346, 386, 351, 387, 388, 352, 353, 391, 392, 393, 394.

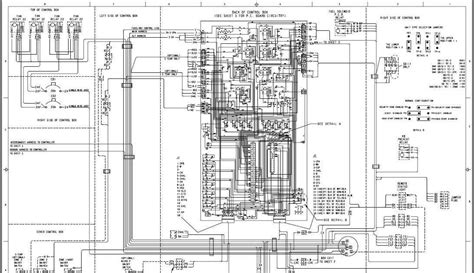

Schematy Elektryczne i Diagnostyka Wózków Linde E20
Poszukiwanie schematów elektrycznych i elektronicznych sterowników do akumulatorowych wózków widłowych Linde, w tym serii E20, to częsty temat dyskusji wśród użytkowników. Elektryka w tych wózkach bywa skomplikowana. Układy elektryczne w wózkach Linde są bardziej narażone na częste działanie niż w samochodach. Często opiera się na kilkudziesięciu zaworach hydraulicznych sterowanych impulsami z płyty głównej, która zarządza modułami hydraulicznymi. Podkreślono, że hydraulika jest całkowicie sterowana elektronicznie, a komputer hydrauliki i moduł sterujący (tzw. "lindos") mogą stanowić wyzwanie.
Activating the radiator cleaning function on a Linde forklift truck with an electric cooling fan
Wyzwania w Dostępie do Szczegółowych Schematów
W przypadku problemów z jazdą w Linde E20-01, gdy po wciśnięciu pedału załączają się oba styczniki kierunku, a podejrzany jest moduł sterowania jazdy, użytkownicy napotykają na problem. Moduły sterowania są złożone. Linde nie udostępnia schematów płyt, nawet serwisanci ich nie mają, ponieważ w przypadku usterki wymieniają cały moduł. Wymiana modułów jest kosztowna, często sięgając kilkunastu tysięcy złotych, a naprawa modułów mocy jest trudna ze względu na hybrydową konstrukcję i zalewy.
Dostępność Schematów Ogólnych i DTR
Mimo braku szczegółowych schematów modułów, istnieją ogólne schematy elektryczne zawarte w instrukcjach użytkownika dla modeli E-14, E-16, E-18 oraz E-20. Użytkownicy mogą również znaleźć schematy elektryczne i hydrauliczne dla mniejszych udźwigów, tj. serii 335, modeli E14-02, E16-02, E16C-02, E16P-02, E18C-02, E18P-02, E20P-02.
Posiadanie Dokumentacji Techniczno-Ruchowej (DTR), w tym instrukcji obsługi wraz ze schematami, jest niezbędne do legalnej i bezpiecznej eksploatacji wózków widłowych w Polsce. DTR jest poszukiwana dla wielu modeli, np. Linde L10 z 2016 roku, E10 seria 334 rocznik 1998, H18T-01 2013r czy H30 T 393-02 EVO.
Specyfika Układu Napędowego w Wózkach Linde Serii E
Wózki serii E mają silniki na napięcie 48V z płynną regulacją prędkości realizowaną przez potencjometr i moduł jazdy, a zmiana kierunku następuje przez odwrócenie biegunów zasilania. W nowszych modelach stosowane są silniki trójfazowe z niezależnym napędem kół przednich. Jeżeli jedziemy do przodu, oba koła mają takie same obroty. Jeżeli skręcimy kierownicą np. w lewo, prawe koło ma więcej obrotów niż lewe, co znacząco poprawia manewrowość.
Typowe Usterki Elektryczne i Wskazówki Diagnostyczne
Do częstych problemów elektrycznych zgłaszanych przez użytkowników wózków Linde należą:
- Brak jazdy: Często związany z modułami sterowania jazdy, stycznikami lub wiązką przewodów.
- Problemy ze stycznikami: Grzejące się styki, niezamknięcie obwodu jazdy.
- Problemy z wentylatorem chłodnicy: Niedziałający wentylator, często związany z przekaźnikami, rezystorami lub czujnikami temperatury.
- Uszkodzone rezystory/oporniki w modułach jazdy.
- Czujniki szczotek/zabezpieczenia termiczne w silnikach, które mogą uszkodzić się po przegrzaniu.
- Brak napięcia na cewce gazu (w modelach spalinowych).
- Nieprawidłowe załączanie się wózka (np. w niskich temperaturach).
- Kontrolka klucza, która może sygnalizować przekroczenie czasu pracy i potrzebę wizyty serwisanta.
Użytkownicy sugerują w przypadku podejrzenia uszkodzenia modułu, sprawdzenie wiązki przewodów pod kątem przetarć lub zwarć, a następnie rozkręcenie i dokładne oczyszczenie modułu jazdy denaturatem oraz pomiar elementów multimetrem. W przypadku problemów z tyrystorami i układami sterowania prędkością, zalecane jest korzystanie z serwisu.
Zalecenia dotyczące Użytkowania i Serwisu
W procesie zapewnienia zarówno bezpieczeństwa, jak i optymalnej efektywności operacyjnej w miejscu pracy, prawidłowe uruchomienie wózka widłowego marki Linde stanowi fundamentalny element, który zgodnie z obowiązującymi normami oraz regulacjami Urzędu Dozoru Technicznego (UDT), wymaga od operatorów szczególnej uwagi skierowanej na procedury przygotowawcze, kontrole przed uruchomieniem oraz zasady bezpieczeństwa użytkowania. Staranna realizacja tych przygotowań jest niezbędna do zapewnienia zarówno bezpieczeństwa operacji, jak i optymalnej efektywności funkcjonowania wózka widłowego.
Każdy szczegół elektrycznych wózków widłowych E20 - E35 został zaprojektowany tak, aby zagwarantować łatwość serwisowania, a tym samym maksymalną dyspozycyjność maszyn. Wszystkie zespoły i podzespoły zostały zoptymalizowane pod kątem minimalnego zużycia, dzięki czemu nakłady na konserwację w całym okresie użytkowania są znacznie niższe niż w przypadku innych maszyn. Części podlegające konserwacji charakteryzują się łatwą dostępnością i prostą wymianą. W razie konieczności naprawy można szybko zdemontować i wymienić ważne podzespoły, takie jak maszt czy napęd. Łączność umożliwia optymalizację procesów serwisowych w oparciu o bezprzewodową transmisję i analizę danych z maszyn, co eliminuje niepotrzebne przestoje. Komunikaty tekstowe na wyświetlaczu prowadzą operatora przez proste procesy konserwacyjne i nie wymagają udziału serwisanta.
