Wózek widłowy boczny elektryczny – klucz do efektywnej logistyki w wąskich przestrzeniach

Czy zastanawiałeś się kiedyś, jak przetransportować ciężkie ładunki w wąskich korytarzach magazynowych? Rozwiązaniem są wózki widłowe boczne - innowacyjne pojazdy o unikalnym designie, stworzone specjalnie do manewrowania w trudnych warunkach. Wózek widłowy boczny to nieocenione narzędzie w pracy magazynowej i produkcyjnej, pozwalające na skuteczny transport i składowanie ładunków. Ten artykuł przedstawia kluczowe informacje dotyczące elektrycznych wózków bocznych, ich budowę, zastosowania, wymogi eksploatacyjne i kwalifikacje operatorów.

Czym jest wózek widłowy boczny?

Wózek widłowy boczny, często nazywany po prostu wózkiem bocznym, to specjalistyczna maszyna zaprojektowana z myślą o transporcie i składowaniu długich i nieporęcznych ładunków w wąskich przestrzeniach. Dzięki swojej unikalnej konstrukcji - z widłami umieszczonymi z boku - umożliwia manewrowanie tam, gdzie tradycyjne wózki czołowe miałyby trudności. Wyróżnia się on unikalnym sposobem transportu ładunków, umożliwiając przewożenie palet wzdłuż swojego boku, równolegle do kierunku jazdy.

Terminologia i nazewnictwo

Wiele osób zastanawia się, skąd wzięła się nazwa "wózki widłowe boczne". Większość wózków widłowych posiada fotel operatora ustawiony na wprost kierunku jazdy (jak wózki czołowe, elektryczne, spalinowe czy terenowe). Zupełnie inaczej wygląda konstrukcja wózka bocznego, gdzie operator zazwyczaj siedzi bokiem do kierunku jazdy.

Często można zetknąć się także z innymi określeniami dotyczącymi wózków bocznych:

• Wózki widłowe wysokiego składowania - z uwagi na charakter prac, jakimi się zajmują, często na wysokościach powyżej 7,2 metra.
• Wózki reach truck - nazwa nawiązuje do międzynarodowego określenia tego typu urządzeń, gdzie "reach" oznacza zasięg lub dosięgać, a "truck" to wózek. Choć technicznie wszystkie nazwy odnoszą się do dokładnie tych samych maszyn, warto znać ich inne określenia.

Geneza powstania wózków bocznych

Zapotrzebowanie na wózki boczne pojawiło się w połowie XX wieku, gdy w przemyśle zaczęto coraz częściej operować ładunkami długimi i nieporęcznymi. Standardowe wózki czołowe nie radziły sobie z nimi - konieczność skręcania, zawracania czy cofania z długimi belkami czy płytami była nie tylko niewygodna, ale i niebezpieczna w ciasnych halach.

Pierwsze wózki boczne zaczęto projektować z myślą o:

• składowaniu drewna i rur w tartakach i zakładach przemysłowych,
• manewrowaniu w wąskich korytarzach,
• zwiększeniu potencjału magazynów, bez potrzeby ich przebudowy.

Wózki boczne zdominowały rynek europejski dzięki praktyczności i wytrzymałości. Stały się podstawowym narzędziem tam, gdzie liczy się każdy metr - w składach drewna czy hutach, gdzie ciężar ładunków przekracza nawet 45 ton. Jednym z pionierów była firma Baumann, która już w latach 60. rozpoczęła produkcję wózków bocznych we Włoszech. Ich konstrukcje błyskawicznie przyjęły się w branży stalowej i meblarskiej w Europie, a z czasem także na całym świecie.

Różnice między wózkiem bocznym a tradycyjnym wózkiem czołowym

Drewno czy konstrukcje stalowe rzadko kiedy mają rozmiar standardowej palety. Nie ma lepszego wyboru niż wózek boczny, jeśli chodzi o transport długich ładunków. Zwykły wózek widłowy czołowy w tym przypadku zwyczajnie nie będzie się nadawać, ponieważ przewozi długie ładunki za pomocą wideł z przodu, co wymaga podjechania do ładunku na wprost. Używając tych wózków, rzędy w magazynie muszą być szersze, aby móc bezpiecznie przewieźć transportowany towar. Wózki czołowe są bardziej uniwersalnym rozwiązaniem.

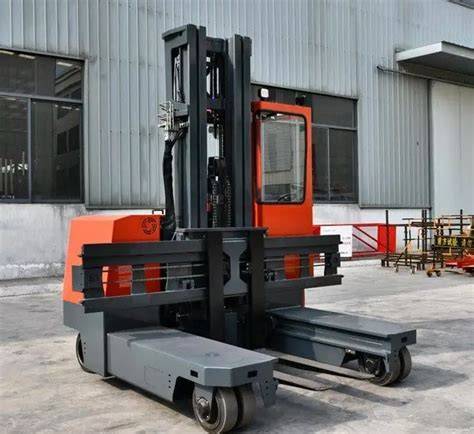

Wózek widłowy boczny podnosi i transportuje towary bokiem. Maszt z widłami zamontowany jest z boku, prostopadle do osi pojazdu, co pozwala na podnoszenie i transportowanie ładunków równolegle do kierunku jazdy. Dzięki tej konstrukcji wózek boczny jest szczególnie przydatny w wąskich przejściach i przy obsłudze długich ładunków, takich jak rury czy belki - nie musi wykonywać wielu manewrów i obrotów, chcąc umieścić ładunek na wysokim regale.

Boczny wózek widłowy jest dużo bardziej kompaktowy, a przede wszystkim zwrotny. To idealny wybór do ciasnego magazynu, gdzie manewrowanie bywa wyzwaniem. Szczególnie jeśli to magazyn wysokiego składowania - boczne wózki widłowe oferują możliwość podniesienia towarów na bardzo dużą wysokość w stosunku do swoich wymiarów. Pozwalają też na precyzyjne operowanie ładunkiem i zapewniają świetną widoczność. Modele trzykołowe mogą obrócić się niemal w miejscu, a gdy nie są używane, zajmują minimum miejsca.

Dlaczego więc wobec takich zalet większość wózków widłowych to modele czołowe? To bardzo proste. Kto chciałby przez dłuższy czas jeździć, patrząc cały czas w bok? Z tego powodu boczne wózki nie sprawdzają się dobrze, jeśli muszą przejeżdżać długie odcinki między regałami i więcej czasu spędzają w ruchu, niż podczas operacji ładunkowych. Daje sobie radę zarówno na placach magazynowych, jak i na halach. Kosztem mniejszej precyzji ładowania pozwala na intuicyjną i pewną jazdę. Jeśli zamierzasz używać widlaka w standardowym magazynie lub do typowego rozładunku towarów, niemal na pewno wózek czołowy będzie lepszym wyborem.

Boczny wózek widłowy jest mocno wyspecjalizowany i trudno zaprząc go do innej roboty niż składowanie towarów dłużycowych. Co innego czołowe - możesz zamontować im nietypowe widły lub chwytaki (bocznym właściwie też, rzadko jednak ma to sens), łyżki lub spychacze, używać ich do holowania, odśnieżania czy kopania. Mogą służyć nie tylko jako narzędzia magazynowe, ale jako integralne elementy procesu produkcyjnego, przewożąc materiały, a nawet służąc jako stanowisko montażowe. Jeśli więc dalej brak Ci pewności, już samo to wskazuje na wszechstronny wózek czołowy.

Budowa wózka widłowego bocznego

Wózek boczny to jedno z najbardziej zaawansowanych urządzeń wykorzystywanych w nowoczesnych magazynach, łączące w sobie precyzyjną konstrukcję, niezawodność i ergonomię.

• Kabina operatora

  Fundamentem funkcjonalności jest dobrze zaprojektowana kabina operatora, która nie tylko gwarantuje maksymalną widoczność w trakcie manewrów, ale również komfort pracy podczas wielogodzinnych zmian. W standardowej konfiguracji operator siedzi bokiem, a koło napędowe umieszczone jest pod jego fotelem. W niektórych modelach dostępne są również kabiny półotwarte montowane na gumie, zapewniające dodatkową amortyzację.

• Maszt boczny i widły

  Centralnym elementem konstrukcyjnym każdego urządzenia tego typu jest maszt boczny, który umożliwia precyzyjne podnoszenie i opuszczanie ładunków wzdłuż osi pojazdu. Rozwiązanie to sprawdza się szczególnie w magazynach wysokiego składowania, gdzie konieczne jest sprawne umieszczanie palet na dużych wysokościach w wąskich korytarzach. Maszt boczny zapewnia stabilność podnoszonego ładunku, pozwala na płynne operowanie widłami i integruje się z systemem hydrauliki. Widły w wózku bocznym wykonane są z wytrzymałych materiałów, zapewniających odporność na przeciążenia. Pozwalają one na transportowanie różnorodnych ładunków paletowych przy zachowaniu pełnej precyzji. Konstrukcja wideł sprawia, że wózek boczny widłowy może sprawnie operować w wąskich alejach, co jest ważne dla optymalizacji przestrzeni.

• Układ napędowy i kierowniczy

  Układ napędowy w wózkach bocznych jest projektowany tak, aby zapewnić płynną jazdę oraz wysoką manewrowość. Często stosuje się napęd hydrostatyczny na 3 koła, co dodatkowo zwiększa zwrotność. Zaawansowana elektronika w wózku bocznym integruje pracę wszystkich podzespołów, a układ kierowniczy z czujnikiem obciążenia oraz 4-kierunkowa dźwignia pozycjonująca koła ułatwiają precyzyjne sterowanie.

Zastosowanie wózków widłowych bocznych elektrycznych

W ostatnich latach logistyka wewnętrzna przeszła głęboką transformację, a firmy stawiają na rozwiązania gwarantujące elastyczność i wysoką zdolność operacyjną. Wysoka precyzja sprawia, że wózek boczny widłowy jest często wybierany do intensywnej pracy w obiektach klasy A i B.

Główne obszary zastosowania:

• Centra logistyczne: wózki boczne optymalizują przepływ towarów między strefami przyjęć i wysyłki.
• Obsługa systemów regałowych: wózki boczne typu reach truck, zwiększają wydajność operacji i minimalizują ryzyko uszkodzeń infrastruktury, umożliwiając składowanie towarów na regałach wspornikowych i układanie ich w blokach.
• Przemysł drzewny i tartaki: idealne do transportu desek, belek i innych elementów drewnianych o dużych gabarytach.
• Przemysł metalowy: niezastąpione przy przenoszeniu profili stalowych, rur czy arkuszy blachy.
• Market budowlane i hurtownie: przewożą ładunek bokiem, co pozwala na swobodne przejeżdżanie przez standardowe drzwi, węższe alejki czy nierówny teren.
• Magazyny wysokiego składowania: wózki boczne najczęściej spotkać można w magazynach wysokiego składowania, gdzie zajmują się obsługą i składowaniem towarów/palet na najwyższych regałach. Zazwyczaj posługując się tym terminem opisujemy zakres czynności odbywających się na wysokości powyżej 7,2 metra.
• Rozładunek i załadunek naczep: poza pracą w wąskich magazynowych korytarzach wózki boczne wykorzystuje się również podczas rozładunku czy załadunku palet na naczepy.

Wykorzystywany w tych miejscach wózek boczny elektryczny wyróżnia się cichą i ekologiczną eksploatacją, co jest kluczowe w zamkniętych pomieszczeniach.

Podsumowując, zastosowanie wózka bocznego w centrach logistycznych i magazynach przekłada się na korzyści, takie jak: zwiększenie wydajności operacyjnej, optymalizację przestrzeni oraz poprawę bezpieczeństwa pracy.

Rodzaje wózków bocznych

Wózki widłowe boczne występują w różnych wariantach, w zależności od specyficznych potrzeb, do których zostały wyprodukowane, rodzaju przewożonych ładunków czy warunków pracy. Najważniejsze typy to:

• Wózki boczne wielokierunkowe

  Te wózki mogą poruszać się dowolnie we wszystkich kierunkach i obracać się wokół własnej osi. Obracające się maszty pozwalają operatorowi na pobieranie ładunków pod różnymi kątami. Dostępne są w wersjach trój- i czterokołowych.

• Wózki boczne czterokierunkowe

  Podobne do wózków wielokierunkowych, ale zaprojektowane do poruszania się do przodu, do tyłu oraz na boki. W porównaniu do wielokierunkowego jest prostszy w obsłudze, tańszy i mniej skomplikowany technicznie.

• Wózki boczne z kabiną stojącą

  Operator stoi na platformie z tyłu maszyny, dzięki czemu może szybko przemieszczać się między różnymi stanowiskami w pracy. Jest to popularny model np. w USA.

• Elektryczne wózki boczne

  Zasilane bateriami, przeznaczone głównie do pracy wewnątrz budynków. Charakteryzują się cichą pracą i brakiem emisji spalin. Są to najbardziej zaawansowane spośród wszystkich wózków elektrycznych magazynowych. Przy obecnych coraz wyższych cenach paliwa, napęd elektryczny jest ekonomiczny.

• Wózki boczne spalinowe

  Napędzane silnikami Diesla lub LPG, przeznaczone do pracy na zewnątrz, gdzie wymagana jest większa moc i odporność na trudne warunki atmosferyczne. Często wykorzystywane na placach budowy, jednak w kontekście magazynów zamkniętych i wysokiego składowania dominują modele elektryczne.

Elektryczne wózki boczne w szczegółach

Wózki widłowe boczne elektryczne to specjalizacja, która doskonale wpisuje się w wymagania nowoczesnych magazynów. Ich wydajność, precyzja i ekologiczny charakter sprawiają, że są one niezastąpione w wielu zastosowaniach.

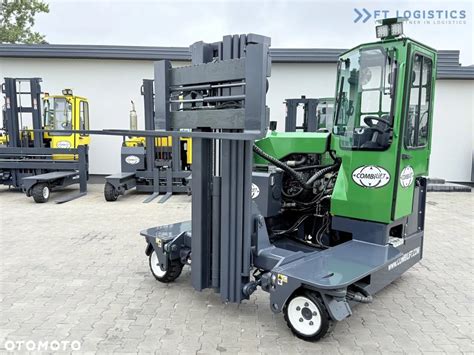

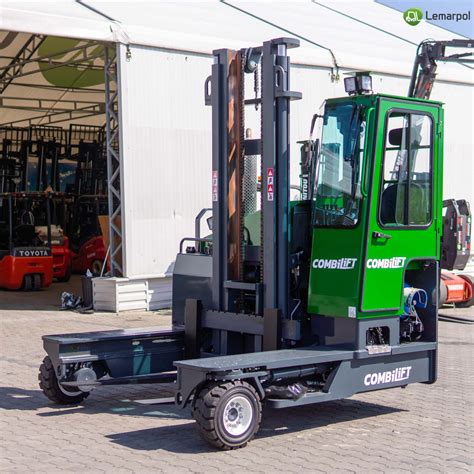

Model Combilift SLE 5000

Seria Combi-SLE 5000 została opracowana, aby zaspokoić zapotrzebowanie na ładowarkę boczną o zwrotności i wszechstronności wielokierunkowego wózka widłowego. Jest to 3-kołowy boczny wózek widłowy zaprojektowany z myślą o bezpiecznej, oszczędzającej miejsce i wydajnej obsłudze długich i nieporęcznych ładunków. Wyposażona jest w najwyższej jakości podzespoły i innowacyjną technologię, dzięki czemu oferuje wysoką wydajność i niezawodne działanie nawet w najbardziej wymagających zastosowaniach.

Specyfikacja Combilift SLE 5000

Specjalne funkcje Combilift SLE 5000

• Półotwarta kabina montowana na gumie
• Działanie w wielu kierunkach
• Napęd hydrostatyczny na 3 koła
• Układ kierowniczy z czujnikiem obciążenia
• 4-kierunkowa dźwignia pozycjonująca koła

Niezawodne elektryczne wózki boczne Crown

Wózki widłowe Crown to synonim niezawodności. W ofercie znajdziemy trzy modele wózków bocznych wysokiego składowania, zaprojektowane z myślą o produktywności operatora i wydajności pracy. Maszyny mogą być dostosowane do indywidualnych potrzeb operacyjnych i zapewniają światowej klasy ergonomię. Dwa z nich to wózki z operatorem siedzącym, natomiast seria RR/RD jest przeznaczona dla operatora stojącego.

Crown ESR to elektryczny wózek boczny z technologią Xpress Lower, która jest w stanie dwukrotnie zwiększyć prędkość opuszczania masztu, skracając przez to czas cyklu i zwiększając produktywność. Wbudowana łączność on-line pozwala operatorom, menedżerom i technikom serwisowym "surfować" w bogatym środowisku danych. System operacyjny Gena sprawia, że najważniejsze dane dotyczące wydajności są łatwe do odczytania, zrozumienia i użycia. Kolorowy ekran dotykowy o przekątnej 7 cali zapewnia unikalne walory użytkowe. System jest programowalny w 25 językach, a widżety informacyjne zwiększają poziom bezpieczeństwa w hali magazynowej. Wózki boczne serii ESR 5200 wykorzystują sprawdzone kompleksowe sterowanie systemem Access 1 2 3 do szybkiego, łatwego, bezpiecznego i ekonomicznego przenoszenia produktów.

Szeroki wybór osłon górnych umożliwia dostosowanie wózka do potrzeb aplikacji: kątowa, płaska, wysuwana, wjezdna, niski prześwit lub przezroczyste szkło. W opcji dodatkowej, można zamontować na maszcie lub widłach kamerę, która przesyła obraz na kolorowy monitor i dzięki temu poprawia widoczność operatora na wysokości. Do zasilania polecane są tradycyjne akumulatory kwasowo-ołowiowe lub nowoczesne akumulatory litowo-jonowe.

Wózki widłowe boczne serii RR/RD firmy Crown zapewniają moc i inteligencję w jednym. Konstrukcja zapewnia operatorom niezrównany komfort oraz pewność i bezpieczeństwo pracy. Zmienna podstawa boczna zaprojektowana przez firmę Crown, zapewnia pięć solidnych punktów kontaktu i pozwala uniknąć nieporozumień związanych ze zmianą orientacji przycisków nożnych i ręcznych.

Ergonomia i personalizacja odgrywają ważną rolę w zwiększaniu produktywności. Operatorzy wózka bocznego ESR mogą wybrać optymalną pozycję dla kontroli, widoczności i przepływu pracy. Wszystkie modele serii ESR mają możliwość regulacji wysokości oraz wagi. ESR umożliwia regulację wysokości podłokietnika D4 oraz nachylenie ekranu wyświetlacza. Dzięki temu wózki boczne ESR są świetnie dopasowane do każdego rodzaju sylwetki operatora. Model ESR oferuje różne kombinacje zaawansowanej hydrauliki i silników, programowalne funkcje, intuicyjne wyświetlacze, sterowanie jednym dotknięciem i opcje kamery, które współpracują ze sobą, aby zoptymalizować wydajność.

Codzienna eksploatacja wózka bocznego

Wózek boczny wymaga stosowania ścisłych zasad eksploatacji, które zapewniają bezpieczeństwo operatora, stabilność ładunku oraz długą żywotność urządzenia.

• Codzienna kontrola techniczna

  Podstawowym elementem prawidłowej obsługi jest codzienna kontrola techniczna wózka bocznego. Przed rozpoczęciem pracy operator powinien sprawdzić stan wideł, masztu, układów hydraulicznego i napędowego oraz elementów elektronicznych. Kontrola obejmuje także stan opon, poziom naładowania akumulatora, działanie systemów bezpieczeństwa, pasów oraz hamulców.

• Zasady podnoszenia i transportu ładunków

  Kolejnym istotnym aspektem jest przestrzeganie zasad podnoszenia i transportu ładunków. Wózek jezdniowy boczny powinien być wykorzystywany zgodnie z maksymalnym udźwigiem podanym przez producenta, a ładunki muszą być stabilnie umieszczone na widłach i prawidłowo wyważone. W trakcie transportu palet w wąskich korytarzach magazynowych operator korzysta z masztu bocznego i precyzyjnej hydrauliki, aby utrzymać towar w stabilnej pozycji i uniknąć kolizji z regałami lub innymi elementami infrastruktury. Dobrze zwrócić również uwagę na diagram udźwigu wózka widłowego, który wskaże, na jaką wysokość będzie można unieść maksymalnie ładunki o konkretnej wadze.

• Konserwacja i serwisowanie

  Konserwacja i serwisowanie wózka bocznego stanowią kolejny filar prawidłowej eksploatacji. Regularne przeglądy okresowe obejmują smarowanie elementów mechanicznych oraz kontrolę stanu hydrauliki, układu napędowego i systemów elektronicznych. W wózkach bocznych elektrycznych istotna jest również dbałość o akumulatory: ich ładowanie zgodnie z zaleceniami producenta oraz kontrola poziomu elektrolitu (w przypadku ogniw tradycyjnych), a także monitorowanie temperatury i stanu kabli.

Wymogi formalne i kwalifikacje operatorów

Aby operować wózkiem widłowym bocznym, operatorzy muszą spełniać określone wymogi. Uczestnictwo w kursie jest kluczowe, aby zdobyć praktyczne umiejętności i wiedzę na temat BHP. Przestrzeganie zasad BHP jest niezbędne dla każdego operatora. Operowanie wózkiem bocznym wymaga przemyślanej rutyny.

Do pracy z wózkiem widłowym bocznym wysokiego składowania potrzebna jest co najmniej kategoria II uprawnień UDT (Urząd Dozoru Technicznego). Szkolenie obejmuje zarówno część teoretyczną (budowa wózka, zasady bezpieczeństwa, przepisy BHP), jak i praktyczną - czyli naukę obsługi konkretnego typu wózka, w tym manewrowania w trudnych warunkach. Egzamin końcowy zdaje się przed komisją UDT, a uzyskane uprawnienia są ważne przez 5 lat. W przypadku, gdy pracownik nie posiada państwowych uprawnień UDT, ma obowiązek uzupełnić braki, ponieważ prowadzenie wózka bez aktualnych uprawnień podlega karze finansowej.

Firmy szkoleniowe oferują kilka możliwości uzyskania takich uprawnień: dla operatorów posiadających już uprawnienia na wózki jezdniowe organizują jednodniowe seminaria doszkalające wraz z częścią praktyczną w magazynie wysokiego składowania oraz zaświadczeniem z MEN. Choć formalnie w Polsce nie istnieje odrębna kategoria "wózek boczny", to operator musi być przeszkolony i certyfikowany w zakresie konkretnego typu wózka, jaki obsługuje. W praktyce oznacza to, że szkolenie powinno obejmować właśnie modele z bocznym załadunkiem.

Jeśli chodzi o same techniki jazdy, kluczowe jest kontrolowanie prędkości, zwłaszcza w wąskich przestrzeniach, dbanie o widoczność ładunku podczas jazdy oraz korzystanie z lusterek do monitorowania otoczenia.

Rynek i producenci elektrycznych wózków bocznych

W branży jest wielu renomowanych producentów wózków widłowych. Lista poniżej skupia się na liderach na rynku, którzy oferują wózki boczne:

• Baumann - jeden z liderów rynku, specjalizuje się wyłącznie w bocznych wózkach widłowych (zarówno spalinowych, jak i elektrycznych).
• Combilift - znany z innowacyjnych wózków wielokierunkowych i bocznych, idealnych do transportu ładunków dłużycowych w wąskich przestrzeniach.
• Hubtex - niemiecki producent oferujący wysokiej jakości boczne i wielokierunkowe wózki, szczególnie dla przemysłu ciężkiego i materiałów specjalnych.
• Jumbo - solidna marka w segmencie bocznych wózków widłowych, ceniona w branży meblarskiej i drzewnej.
• Fantuzzi - producent znany głównie z ciężkiego sprzętu przeładunkowego, w tym bocznych wózków do zadań specjalnych.

Warto dodać, że także znani producenci wózków widłowych ogólnego przeznaczenia, tacy jak Jungheinrich, Still czy Toyota, posiadają w swojej ofercie modele z bocznym załadunkiem lub konstrukcje przystosowane do podobnych zastosowań - np. reach trucki z boczną obsługą ładunku. Choć nie są to typowe wózki boczne w klasycznym rozumieniu, dla wielu firm mogą być realną alternatywą, zwłaszcza jeśli flota sprzętu opiera się na tych markach.

Cena wózków widłowych bocznych elektrycznych

Wózki widłowe boczne nie należą do najtańszych urządzeń. Standardowo, cena wózka widłowego wysokiego składowania rozpoczyna się od około 140 000 zł. Cena wózka bocznego zależy także od zastosowanego w nim wyposażenia dodatkowego, a także od tego, czy jest to model nowy, czy używany.
