Informacje o skrzyniach biegów w wózkach widłowych GPW

Wózki widłowe GPW, często wyposażone w silniki Perkinsa 3-cylindrowe, są popularnymi maszynami w wielu firmach. Zrozumienie ich budowy, zwłaszcza systemów przeniesienia napędu i skrzyń biegów, jest kluczowe dla efektywnej eksploatacji i diagnostyki potencjalnych problemów. Niniejszy artykuł przedstawia podstawowe informacje dotyczące konstrukcji oraz typowych kwestii związanych ze skrzyniami biegów w tych wózkach, bazując na doświadczeniach użytkowników modeli takich jak GPW 2009, GPW 2510E i GPW 2501.

Typy przeniesienia napędu w wózkach GPW

W wózkach widłowych GPW można spotkać różne typy przeniesienia napędu, które mają kluczowe znaczenie dla ich charakterystyki pracy i wydajności.

Wózek GPW 2009 z manualną skrzynią biegów

Model GPW 2009, wyposażony w silnik MF/Perkins 3 cyl. i skrzynię manualną 2+2, może posiadać przeniesienie napędu zarówno mechaniczne, jak i hydrauliczne. Użytkownicy tego modelu często poszukują podstawowych informacji dotyczących jego konstrukcji, aby lepiej zrozumieć jego działanie i potencjalne problemy.

Wózek GPW 2510E z automatyczną skrzynią biegów

Wózek widłowy GPW 2510E z 2000 roku, również z silnikiem 3 cyl. Perkins, wykorzystuje zmiennik momentu, czyli sprzęgło hydrokinetyczne, połączone ze skrzynią automatyczną. W przekładni tego typu znajduje się sterowane hydraulicznie sprzęgło wielopłytkowe cierne, które odpowiada za zmianę biegów i efektywne przeniesienie mocy.

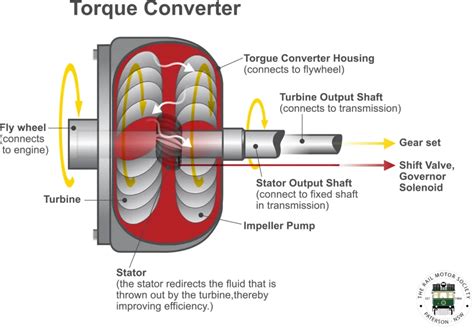

Sprzęgło hydrokinetyczne i układ hydrauliczny skrzyni

Sprzęgło hydrokinetyczne jest kluczowym elementem układu napędowego w wózkach z automatyczną skrzynią biegów, wpływającym na płynność jazdy i ogólną wydajność maszyny.

Wymiana i poziom oleju

• W sprzęgle hydrokinetycznym należy regularnie wlewać i wymieniać olej, aby zapewnić jego prawidłowe działanie i długą żywotność.
• W przypadku modelu GPW 2510E, całkowita wymiana oleju w układzie jazdy, zgodnie z Dokumentacją Techniczno-Ruchową (DTR), wynosi 28 litrów. Obserwowany szarawy kolor oleju może sugerować jego zużycie lub zanieczyszczenie, co jest sygnałem do niezwłocznej wymiany.
• Prawidłowy poziom oleju w przekładni jest istotny dla prawidłowej pracy układu napędowego. Zaleca się mierzenie go na wyłączonym silniku, aby uzyskać precyzyjny odczyt.

Diagnostyka i konserwacja sprzęgła wielopłytkowego

Problemy z układem jazdy, objawiające się tym, że wózek raz ciągnie normalnie, a innym razem nie może ruszyć (problem dotyczy zarówno jazdy do przodu, jak i do tyłu), mogą wskazywać na usterki w układzie hydraulicznym skrzyni.

• Sprawdzenie stanu sprzęgła hydrokinetycznego jest priorytetem. Nawet jeśli jest ono sprawne, bez uszkodzeń mechanicznych czy śladów zużycia, problem może leżeć w innych elementach układu.
• Kolejnym krokiem diagnostycznym jest wymiana dwóch filtrów w układzie jazdy oraz wszystkich tarcz wraz z pierścionkami uszczelniającymi w sprzęgle wielopłytkowym.
• Ciśnienie oleju na przewodzie zasilającym sprzęgło wielopłytkowe (przewód odpowiedzialny za jazdę do tyłu) powinno wynosić około 12 atmosfer, co jest wskaźnikiem prawidłowego funkcjonowania układu.

Typowe problemy z napędem i ich rozwiązania

Użytkownicy wózków GPW często napotykają na specyficzne problemy związane z układem napędowym i skrzynią biegów. Poniżej przedstawiono najczęściej zgłaszane usterki oraz sposoby ich rozwiązywania.

Brak napędu lub ograniczona trakcja

• Brak reakcji na zmianę biegów: Wózek widłowy GPW Gliwice z silnikiem Perkins 3CL, który przestał reagować po zmianie biegów i charakteryzował się stukotem, wymaga szczegółowej diagnostyki. Po sprawdzeniu rozdzielacza, skrzyni i półosi, jeśli wszystko wydaje się sprawne, a wózek nadal nie jeździ, problemem może być brak ciśnienia w rozdzielaczu, co wskazuje na usterkę w układzie napędowym. Użytkownicy sugerowali, że przyczyną może być uszkodzenie sprzęgła hydrokinetycznego lub niski poziom oleju w skrzyni.
• Niski poziom oleju w skrzyni biegów: Mała ilość oleju w skrzyni biegów może znacząco ograniczyć zryw i możliwość "grzebania" kołami, co utrudnia wydostanie się z trudnego terenu. W przypadku modelu GPW Gliwice 2501 z silnikiem 3p na pojedynczych kołach, problem braku napędu objawiał się tym, że wózek jeździł po dolaniu oleju, a następnie przestawał, co wymagało ponownego uzupełniania.
• Problem z ruszeniem na drugim biegu: Jeśli wózek na pusto na drugim biegu "wyje", a nie jedzie lub toczy się minimalnie, świadczy to o problemie z przeniesieniem napędu, co wymaga dalszej diagnostyki.
• Wydostawanie się z dziury: Wózek, podobnie jak samochód osobowy, może wymagać "rozkolysania", aby wyjechać z dziury. Jest to normalne zachowanie dla niektórych typów napędu, szczególnie w trudnym terenie.

Wycieki oleju ze skrzyni

Wózek GPW Gliwice 2501 z silnikiem 3p na pojedynczych kołach miał problem z wyciekaniem oleju ze skrzyni, szczególnie gdy się rozgrzał. Wyeliminowanie wycieków z półosi jest kluczowe dla utrzymania odpowiedniego poziomu oleju i sprawności układu.

Rozwiązane problemy i wskazówki

• Brak napędu - rozwiązanie: W jednym z przypadków problem braku napędu został rozwiązany poprzez odnalezienie korka przelewowego na moście, dolanie oleju i odpowietrzenie układu. Po tych czynnościach skrzynia zaczęła pracować normalnie. To podkreśla znaczenie prawidłowego poziomu oleju i odpowietrzenia układu napędowego.
• Gwałtowna awaria: Jeżeli awaria nastąpiła gwałtownie, z towarzyszącym stukotem, a wózek nie rusza w żadnym kierunku, prawdopodobne jest, że urwały się kiełki z napędu sprzęgła hydrokinetycznego, co wymaga demontażu i naprawy.
• Diagnostyka wewnętrzna skrzyni: W przypadku wózka, który przestał jeździć, mechanik z zamiłowania włożył kawałek kija w jedną z dziur (spustową oleju albo kontrolną układów wewnętrznych) pod skrzynią. Poszarpanie kijka oznaczało, że zębatka wewnątrz pracowała, co sugerowało, że problem leżał poza samymi zębatkami, np. w układzie hydraulicznym lub sprzęgle.

Specyfika eksploatacji i inne obserwacje

Poza kwestiami związanymi ze skrzynią biegów, użytkownicy wózków GPW dzielą się również innymi spostrzeżeniami, które mogą być pomocne w codziennej eksploatacji.

Silnik i wydajność

• Preferencje silnikowe: Wielu użytkowników preferuje silniki z oznaczeniem "3 P" (Perkins 3-cylindrowy), twierdząc, że "na trzydziestce" wózek wolniej podnosi i czasem się dusi, szczególnie przy podnoszeniu ładunków o wadze 4,5 tony. Silnik "3 P" eliminuje te problemy, zapewniając bardziej płynną pracę.
• Trakcja i możliwości: Wózki GPW z silnikiem Perkins są cenione za zdolność do pracy w trudnych warunkach, np. "zasuwanie wszędzie, nawet po polu na bliźniakach", oraz za możliwość podnoszenia ciężkich ładunków, takich jak paleta kostki brukowej, co nie zawsze jest możliwe dla innych wózków widłowych.

Dostępność części i wady

• Dostępność części: Wszystkie części do wózków GPW są łatwo dostępne na rynku, co jest dużym plusem dla ich utrzymania i serwisowania.
• Zimny rozruch: Jedną z często zgłaszanych wad jest trudniejsze odpalanie w zimie, podczas mrozów. Użytkownicy stosują praktyczne rozwiązania, takie jak podkładanie starej kuchenki elektrycznej pod miskę olejową na godzinę, co ułatwia rozruch silnika nawet przy -15 stopniach Celsjusza.

Udźwig i maszt

Ważne jest, aby dopasować udźwig wózka do rodzaju masztu i wywrotu. Maszt o wysokości 3,40 m z wywrotem może być za mały do zasypywania ciężarowego na podwórku przemysłowym. Należy zawsze przestrzegać nominalnego udźwigu wywrotu - wózek o udźwigu 2000 kg z wywrotem na tonę nie może dźwigać więcej niż tonę, aby uniknąć uszkodzenia lub rozerwania wywrotu. Wywrot o udźwigu 2,5 T oferuje znacznie większe możliwości i bezpieczeństwo pracy.

Łączenie między skrzynią a mostem w niektórych modelach, takich jak starszy typ GPW 2007 z manualną skrzynią biegów, jest wykonane łańcuchem i posiada z boku klapkę, ułatwiającą dostęp. Należy pamiętać, że istnieje wiele typów wózków GPW; zawsze zaleca się podanie dokładnych danych z tabliczki znamionowej w celu precyzyjnej diagnostyki i doboru odpowiednich części zamiennych.
