Układ hydrauliczny w wózkach widłowych: Budowa, działanie i konserwacja

Wózki widłowe stanowią niezastąpione narzędzie w magazynach, fabrykach i centrach logistycznych, umożliwiając efektywne podnoszenie i przemieszczanie ciężkich ładunków. Kluczowym elementem decydującym o sprawności i funkcjonalności tych maszyn jest układ hydrauliczny. To właśnie on odpowiada za najważniejsze zadania wózka - podnoszenie i opuszczanie wideł z ładunkiem.

Podstawowe komponenty wózka widłowego

Każdy wózek widłowy, niezależnie od typu napędu, składa się z kilku kluczowych komponentów:

• Maszt: Element konstrukcyjny umożliwiający pionowy ruch wideł.
• Widły: Zamontowane na maszcie, służą do podnoszenia i transportu ładunków. Wykonane są z wytrzymałych materiałów, najczęściej ze stali.
• Układ hydrauliczny: Odpowiada za generowanie siły potrzebnej do podnoszenia ładunków i sterowania ruchem wideł oraz masztu.
• Kabina operatora: Miejsce pracy operatora, wyposażone w panel sterujący, kierownicę oraz dźwignie do obsługi układu hydraulicznego i napędowego.
• Układ napędowy: Zapewnia ruch wózka. Jego budowa zależy od rodzaju napędu (spalinowy, elektryczny, gazowy).

Budowa i działanie układu hydraulicznego

Układ hydrauliczny wózka widłowego to złożony system, którego działanie opiera się na zasadzie przesyłania ciśnienia za pomocą cieczy, zazwyczaj oleju hydraulicznego. Pozwala to na generowanie ogromnej siły przy stosunkowo niewielkim wysiłku operatora.

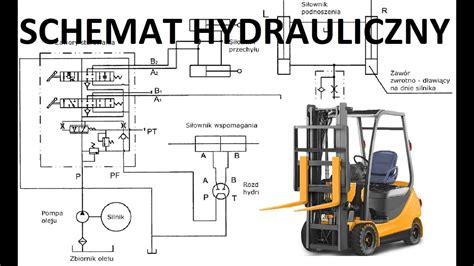

Kluczowe elementy układu hydraulicznego:

• Pompa hydrauliczna: Serce układu, odpowiedzialne za tłoczenie oleju pod ciśnieniem. Zazwyczaj napędzana jest przez silnik spalinowy lub elektryczny wózka. Pompy zębate są najczęściej stosowane w wózkach widłowych, generując ciśnienie rzędu 200-250 bar.
• Zbiornik na ciecz hydrauliczną: Magazynuje olej hydrauliczny, który jest medium roboczym układu. Zbiornik ten często wyposażony jest w filtr wstępny.
• Przewody hydrauliczne (węże): Transportują olej pod ciśnieniem między poszczególnymi elementami układu.
• Rozdzielacz hydrauliczny: Centralny element sterujący, obsługiwany przez operatora za pomocą dźwigni lub joysticka. Kieruje przepływem oleju do odpowiednich siłowników w zależności od potrzeb (podnoszenie, opuszczanie, pochylanie masztu).

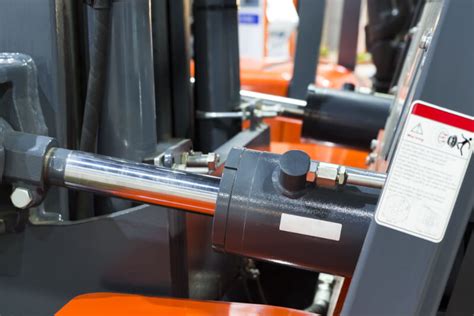

• Siłowniki hydrauliczne (cylindry): Elementy wykonawcze, które przekształcają energię ciśnienia oleju w ruch mechaniczny. W wózkach widłowych stosuje się przede wszystkim siłowniki podnoszenia (unoszące widły) oraz siłowniki pochylania masztu.
• Zawory: Pełnią funkcje bezpieczeństwa i regulacji. Wśród nich wyróżniamy:
  • Zawór bezpieczeństwa (maksymalny/przelewowy): Chroni układ przed nadmiernym wzrostem ciśnienia, upuszczając nadmiar oleju z powrotem do zbiornika w przypadku przeciążenia lub zablokowania.
  • Zawory zwrotne: Umożliwiają przepływ oleju tylko w jednym kierunku, zapobiegając cofaniu się płynu. Przykładem jest zawór utrzymujący obciążenie, który zapobiega samoczynnemu opadaniu wideł.
  • Zawory dławiące (hamulcowe): Ograniczają przepływ oleju, zapewniając płynność i kontrolę prędkości ruchów (np. opuszczania ładunku).
• Filtr oleju: Usuwa zanieczyszczenia z oleju hydraulicznego, chroniąc elementy układu przed zużyciem.

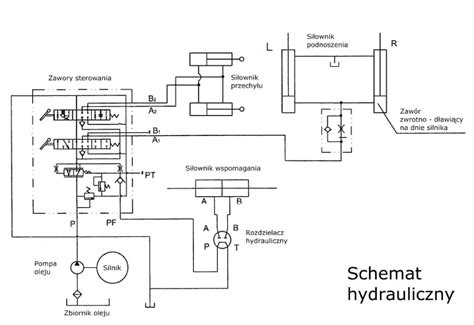

Zasada działania układu jest następująca: pompa zasysa olej ze zbiornika, spręża go i tłoczy pod ciśnieniem do rozdzielacza. Operator, sterując dźwignią, kieruje olej do odpowiedniego siłownika, który wykonuje pracę - np. podnosi widły. Po wykonaniu zadania lub w celu opuszczenia ładunku, olej wraca do zbiornika przez przewód powrotny, często przez zawory dławiące, które kontrolują prędkość ruchu.

Rodzaje wózków widłowych a układ hydrauliczny

Budowa wózka widłowego elektrycznego jest zazwyczaj bardziej kompaktowa, ponieważ modele te nie posiadają silnika spalinowego. Ich układ napędowy opiera się na akumulatorach. Jednakże, układ hydrauliczny w wózkach widłowych elektrycznych i spalinowych działa na podobnych zasadach. W obu przypadkach pompa hydrauliczna jest napędzana odpowiednim silnikiem (elektrycznym lub spalinowym), a zasada przepływu oleju i sterowania siłownikami pozostaje taka sama. Wózki spalinowe często wykorzystują silnik do bezpośredniego napędzania pompy hydraulicznej.

Zamek hydrauliczny - dodatkowe zabezpieczenie

W niektórych zaawansowanych układach hydraulicznych stosuje się również zamek hydrauliczny. Jest to element działający jako blokada bezpieczeństwa, który utrzymuje maszt w stabilnej pozycji nawet w przypadku awarii przewodów lub siłowników. Jego sprawność jest kluczowa, zwłaszcza przy pracy na dużych wysokościach.

Najczęstsze usterki i objawy problemów z układem hydraulicznym

Pomimo solidnej konstrukcji, układ hydrauliczny wózków widłowych może ulec uszkodzeniu. Do najczęstszych problemów należą:

• Wyciek oleju hydraulicznego: Objawia się plamami oleju pod wózkiem, mokrymi elementami układu lub spadkiem poziomu oleju. Przyczyną mogą być nieszczelne przewody, złącza, uszkodzone uszczelnienia siłowników lub poluzowane połączenia. Wycieki prowadzą do spadku ciśnienia i mogą uszkodzić pompę pracującą "na sucho".
• Spadek wydajności podnoszenia: Wózek podnosi ładunek wolniej, szarpie lub nie jest w stanie unieść nominalnego obciążenia. Może to być spowodowane niedoborem oleju, zapowietrzeniem układu, zużyciem pompy, zapchanym filtrem lub problemami z zaworami.
• Samoistne opadanie masztu: Widły z ładunkiem powoli opadają mimo braku interwencji operatora. Zwykle świadczy to o nieszczelności siłowników (zużyte uszczelniacze) lub zaworu zwrotnego.
• Szarpanie, wibracje, hałasy: Głośna praca pompy ("jęczenie"), syczenie, bulgotanie lub drgania masztu mogą wskazywać na zapowietrzenie układu, niski poziom oleju, zużycie pompy lub zaworów.

Diagnostyka i testowanie układu hydraulicznego

Regularna diagnostyka jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności pracy wózka widłowego. Proste testy mogą pomóc w wykryciu potencjalnych problemów:

• Próba szczelności: Po uniesieniu ładunku o masie nominalnej na wysokość ok. 2,5 metra, należy obserwować opadanie wideł. Jeśli w ciągu 10 minut opadną one nie więcej niż 100 mm, a maszt nie odchyli się o więcej niż 5%, układ jest szczelny.
• Test zamka hydraulicznego: Wysunąć tłoczysko siłownika podnoszenia maksymalnie, wyłączyć napęd pompy i ustawić dźwignię rozdzielacza na pozycję "opuszczanie". Brak zmiany pozycji siłownika świadczy o jego prawidłowym działaniu.

W przypadku zaobserwowania niepokojących objawów, takich jak wycieki oleju, spadek mocy podnoszenia czy nietypowe dźwięki, należy natychmiast zgłosić problem serwisowi lub konserwatorowi.

Konserwacja i zapobieganie usterkom

Aby zapewnić długą żywotność i niezawodność układu hydraulicznego, niezbędna jest regularna konserwacja:

• Regularne przeglądy serwisowe: Zgodnie z zaleceniami producenta (zwykle co określoną liczbę motogodzin).
• Monitorowanie poziomu i stanu oleju: Codzienne sprawdzanie poziomu oleju w zbiorniku oraz jego czystości. Wymiana oleju powinna odbywać się zgodnie z harmonogramem serwisowym.
• Wymiana filtrów: Filtry hydrauliczne należy wymieniać regularnie, aby zapobiec zapychaniu się układu.
• Kontrola uszczelnień, przewodów i połączeń: Regularne sprawdzanie węży i złączy pod kątem przetarć, pęknięć i wycieków.
• Utrzymanie czystości: Dbanie o czystość otoczenia korka wlewu oleju oraz wnętrza układu podczas prac serwisowych.

W przypadku poważniejszych awarii, zaleca się skorzystanie z usług profesjonalnego serwisu wózków widłowych, który dysponuje odpowiednim sprzętem i wiedzą do diagnozy oraz naprawy skomplikowanych układów hydraulicznych. Stosowanie wysokiej jakości części zamiennych jest kluczowe dla trwałości wykonanych napraw.
