Układ hamulcowy w wózku widłowym pełni fundamentalną funkcję, odpowiadając nie tylko za bezpieczeństwo operatora, ale również za ochronę otoczenia roboczego, przewożonych ładunków oraz pozostałych pracowników hali magazynowej. Z tego względu jego stan techniczny musi być stale kontrolowany. Sprawnie działający wózek widłowy powinien posiadać przede wszystkim wydolny układ hamulcowy. Bez tego nie ma mowy o bezpiecznym prowadzeniu wózka.
Hamulce w wózku widłowym odgrywają kluczowe znaczenie dla bezpieczeństwa operatora i sprawnej pracy magazynu. Odpowiadają za stabilność i skuteczne zatrzymanie pojazdu, dlatego muszą działać bez zarzutu nawet w trudnych warunkach. Wiedza na temat tego, jakie są hamulce w wózku widłowym i jak o nie dbać, pozwala uniknąć wypadków i kosztownych przestojów.
Rodzaje hamulców w wózku widłowym - różnice i zastosowanie
W zależności od konstrukcji pojazdu i jego przeznaczenia można wyróżnić różne rodzaje hamulców w wózku widłowym.
Hamulce bębnowe
Najczęściej spotykane są hamulce bębnowe, działające poprzez nacisk szczęk hamulcowych na wewnętrzną powierzchnię bębna. To rozwiązanie jest popularne ze względu na prostotę konstrukcji i niskie koszty eksploatacji.
Mokre hamulce
Alternatywą, stosowaną głównie w warunkach intensywnej pracy, są mokre hamulce w wózku widłowym. W tym przypadku system zamknięty jest w kąpieli olejowej, co powoduje, że elementy cierne są lepiej chłodzone, co znacząco wydłuża ich żywotność i zmniejsza ryzyko przegrzania. Taki układ hamulcowy jest typowy dla pojazdów używanych w intensywnych warunkach pracy - np. w hutach, tartakach czy centrach logistycznych.
Systemy hydrauliczne i pneumatyczne
Spotkać można również systemy hydrauliczne i pneumatyczne, które pozwalają na bardziej precyzyjne dozowanie siły hamowania. Wybór konkretnego rozwiązania uzależniony jest od konstrukcji pojazdu, jego masy oraz rodzaju wykonywanych zadań.
Hamulec zasadniczy i pomocniczy - dwa systemy bezpieczeństwa
Każdy wózek widłowy wyposażony jest w dwa niezależne systemy hamowania: hamulec zasadniczy i hamulec pomocniczy, które współpracują ze sobą w celu zapewnienia bezpiecznej jazdy i dokładnego kontrolowania pojazdu.
Hamulec zasadniczy w wózku widłowym
Hamulec zasadniczy w wózku widłowym, zwany również hamulcem nożnym lub roboczym, jest głównym systemem hamulcowym wózka widłowego. Odpowiada on za codzienne zatrzymywanie pojazdu w trakcie pracy. Zazwyczaj jest to układ hydrauliczny lub mechaniczny, aktywowany naciśnięciem pedału hamulca przez operatora.
Jego uruchomienie odbywa się przy udziale układu hydraulicznego. W momencie nacisku pedału hamulca załącza się pompa hydrauliczna, która tłoczy płyn hydrauliczny do cylindrów hamulcowych.
Jak sprawdzić hamulec zasadniczy?
Regularna weryfikacja działania hamulca zasadniczego jest kluczowa. Należy wiedzieć, jak sprawdzić hamulec zasadniczy w wózku widłowym, aby wykryć ewentualne zużycie szczęk, wycieki płynu hamulcowego lub zapowietrzenie układu. Test hamulca zasadniczego powinien przebiegać w kilku etapach:
- Przed rozpoczęciem pracy należy ruszyć wózkiem widłowym z niewielką prędkością na płaskim terenie i wcisnąć pedał hamulca, aby upewnić się, że pojazd zatrzymuje się płynnie i szybko.
- Następnie powtórzyć test, jadąc do przodu i do tyłu.
- Po wykonaniu testu przy małej prędkości, warto sprawdzić działanie hamulców przy wyższej prędkości. W tym celu należy rozpędzić wózek widłowy i przeprowadzić mocniejsze hamowanie. W tym etapie sprawdzamy płynność działania układu hamulcowego oraz to, czy wózek widłowy nie ściąga na żadną ze stron podczas hamowania.
- Ważnym elementem testu jest także to, aby przeprowadzać go bez obciążenia wózka. Testowanie hamulca zasadniczego wózka widłowego bez ładunku zapewnia większą precyzję i umożliwia dokładną ocenę jego działania.
Jeśli wózek ściąga na bok, hamuje zbyt słabo lub pedał jest miękki, natychmiast trzeba zgłosić usterkę i zaprzestać pracy.
Dwa pedały hamulca
W wielu wózkach stosuje się dwa pedały hamulca, co bywa zaskoczeniem dla początkujących operatorów. Jeden z nich odpowiada za zatrzymanie, a drugi za tzw. hamulec manewrowy, który ułatwia precyzyjne operowanie pojazdem przy niskich prędkościach.
Hamulec pomocniczy w wózku widłowym
Hamulec pomocniczy w wózku widłowym, zwany też ręcznym lub postojowym, wykorzystuje się w sytuacjach awaryjnych lub podczas postoju. Jest to często jedyny element, który zapobiega przemieszczeniu się maszyny po jej wyłączeniu. Jego zadaniem jest utrzymanie pojazdu w miejscu, szczególnie w sytuacjach pracy na rampach załadunkowych, pochylniach lub nierównych powierzchniach. Działa on niezależnie od głównego układu hamulcowego i zazwyczaj wykorzystuje mechaniczny układ zapadkowy połączony z linką stalową, która zaciska hamulce na kołach.
Jak sprawdzić hamulec pomocniczy?
Regularne sprawdzanie działania hamulca pomocniczego w wózku widłowym jest obowiązkowe, aby uniknąć sytuacji, w których wózek mógłby nieoczekiwanie zacząć zjeżdżać lub stracić stabilność. W codziennej pracy operator musi wiedzieć, jak prawidłowo używać hamulca ręcznego, aby zapobiec niekontrolowanemu przesunięciu maszyny, zwłaszcza na pochyłościach.
- Aby przeprowadzić testowanie hamulca pomocniczego, należy wybrać odpowiednie wzniesienie, które nie przekroczy maksymalnego kąta nachylenia określonego przez producenta w instrukcji obsługi wózka widłowego. Warto upewnić się, że wzniesienie jest wystarczająco łagodne, aby test mógł przebiec w sposób miarodajny i bezpieczny.
- Po przygotowaniu odpowiedniego wzniesienia, należy załadować wózek widłowy i podnieść ładunek na odpowiednią wysokość. Następnie wjeżdżamy na wzniesienie, aby rozpocząć testowanie hamulca pomocniczego.
- Kiedy wózek widłowy znajduje się na wzniesieniu, włączamy hamulec pomocniczy i dokładnie obserwujemy jego działanie. Jeśli hamulec działa prawidłowo, wózek nie zacznie zjeżdżać, nie będzie też problemu z jego stabilnością. Koła wózka muszą utrzymywać kontakt z podłożem przez cały czas, a wózek nie może zacząć się ślizgać.
- Sprawdza się to również poprzez naciągnięcie hamulca pomocniczego (czyli ręcznego) na płaskim terenie, a następnie próbując ruszyć wózkiem lub zwalniając pedał jazdy (w zależności od typu wózka). Prawidłowo działający hamulec ręczny powinien całkowicie zablokować koła i uniemożliwić ruch pojazdu, nawet przy lekkiej próbie ruszenia.
Jeśli podczas testu hamulec pomocniczy działa bez zarzutu i wózek pozostaje stabilny, możemy uznać, że jest w pełni sprawny. W trakcie jakiegokolwiek staczania się lub luzu należy natychmiast zgłosić usterkę do serwisu i wstrzymać pracę wózkiem.
#5 Sprawdzenie działania hamulca pomocniczego WÓZEK WIDŁOWY: egzamin praktyczny UDT (OTC)

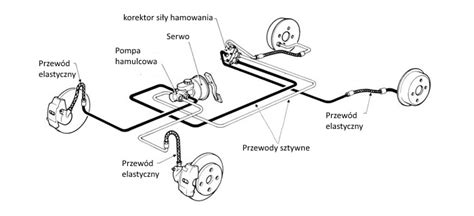

Kluczowe komponenty układu hamulcowego
Na pierwszy rzut oka hamulec w wózku widłowym to tylko pedał, który naciska operator. Jednak za tą prostą czynnością kryje się zaawansowany układ mechaniczno-hydrauliczny, złożony z wielu precyzyjnych komponentów, których działanie musi być perfekcyjnie zsynchronizowane.
Pompa hamulcowa
Pompa hamulcowa w wózku widłowym jest odpowiedzialna za wytworzenie ciśnienia w układzie - to ona uruchamia cały proces zatrzymywania pojazdu. Jej rola polega na wygenerowaniu odpowiedniego ciśnienia roboczego, które przekazywane jest do wszystkich innych elementów układu. Pompa składa się z korpusu, tłoka, uszczelnień oraz zbiornika płynu hamulcowego. Jej niezawodność zależy od jakości zastosowanych materiałów, szczelności układu oraz czystości płynu. W przypadku jakichkolwiek nieszczelności, zapowietrzenia układu lub zużycia tłoka, pompa nie będzie w stanie wytworzyć odpowiedniego ciśnienia, co bezpośrednio przełoży się na wydłużoną drogę hamowania lub brak możliwości zatrzymania maszyny. W praktyce każda pompa powinna być serwisowana zgodnie z zaleceniami producenta - obejmuje to wymianę płynu, czyszczenie zbiornika i kontrolę stanu uszczelek.
Cylinderek hamulcowy
Cylinderek hamulcowy w wózku widłowym to niewielki, ale niezwykle istotny komponent układu hamulcowego. Jego głównym zadaniem jest przekształcenie ciśnienia płynu hamulcowego na ruch mechaniczny, który aktywuje elementy cierne hamulca. To dzięki niemu wózek może zatrzymać się dokładnie w odpowiednim miejscu. Jednak nawet drobna nieszczelność czy osad zanieczyszczeń w cylinderku może skutkować obniżeniem ciśnienia i spadkiem skuteczności całego systemu. Co więcej, cylinderek wykonany jest zazwyczaj z metali podatnych na korozję, co w połączeniu z wilgocią lub nieodpowiednim płynem prowadzi do przyspieszonego zużycia. Regularna inspekcja cylinderków, sprawdzanie ich szczelności, poziomu płynu oraz stanu tłoczysk to klucz do utrzymania pełnej sprawności hamulców.
Kontrolki w wózku widłowym - sygnały ostrzegawcze
Kontrolki w wózku widłowym to one informują operatora o stanie technicznym maszyny i potencjalnych zagrożeniach. Ważne: świecąca lub migająca kontrolka to zawsze sygnał do działania. Każdy wózek widłowy wyposażony jest w różne typy kontrolek, które informują o stanie pracy pojazdu.
Typy komunikatów kontrolek
- Informacyjne: Przekazują dane o normalnym trybie pracy maszyny, np. ładowaniu akumulatora, stanie zapłonu czy aktywacji świateł.
- Ostrzegawcze: Sygnalizują nieprawidłowości, które mogą doprowadzić do pogorszenia stanu technicznego wózka widłowego, np. niski poziom płynu chłodniczego lub hamulcowego.
- Alarmowe: To najpoważniejsze komunikaty. Wymagają natychmiastowej reakcji operatora, ponieważ mogą oznaczać poważną awarię, np. silnika lub układu hydraulicznego.
Kontrolki związane z układem hamulcowym i bezpieczeństwem
- Kontrolka sygnalizująca zbyt niskie ciśnienie oleju w silniku. Może prowadzić do przegrzania lub zatarcia jednostki napędowej.
- Kontrolka informująca o problemie z układem ładowania - może to być uszkodzony alternator lub niski poziom naładowania baterii.
- Kontrolka ostrzegająca przed niskim poziomem płynu hamulcowego, zużyciem klocków lub usterką w układzie hamulcowym.
- Kontrolka wskazująca na przegrzanie jednostki napędowej.
Nie należy ich ignorować - często sygnalizują sytuacje awaryjne, które wymagają natychmiastowego działania.
Konserwacja i diagnostyka układu hamulcowego
Układ hamulcowy wózka widłowego wymaga regularnych przeglądów, ponieważ nawet niewielka nieszczelność lub zapowietrzenie może doprowadzić do poważnego wypadku. Niektóre elementy w pojazdach widłowych powinny być sprawdzane znacznie częściej niż przy okresowych przeglądach. Do tych części należą między innymi elementy układu hamulcowego.
Rozpoznawanie usterek
Problemy z układem hamulcowym rzadko pojawiają się nagle - najczęściej poprzedzone są szeregiem subtelnych objawów. Pierwszym krokiem w diagnostyce jest zwrócenie uwagi na sygnały ostrzegawcze. Operator powinien szczegółowo monitorować takie kwestie jak:
- Długość drogi hamowania.
- Nietypowy opór pedału (jeśli pedał wpada zbyt głęboko, to może oznaczać konieczność odpowietrzenia układu).
- Wszelkie odgłosy towarzyszące hamowaniu (wibracje przy zatrzymywaniu, dziwne odgłosy tarcia).
- Ewentualne wycieki płynu z układu (widoczne jako plamy pod pojazdem lub ubytki w zbiorniku).
Ignorowanie takich symptomów może prowadzić do katastrofalnych skutków - od uszkodzenia ładunku po poważne wypadki z udziałem ludzi.
Odpowietrzanie układu hamulcowego
Warto także wiedzieć, jak odpowietrzyć hamulce w wózku widłowym - procedura polega na usunięciu powietrza z przewodów, co przywraca prawidłowe ciśnienie i skuteczność działania.
Konserwacja i naprawa hamulców - najczęstsze błędy operatorów
W codziennej eksploatacji wózka widłowego istotne jest zarówno to, jak działają hamulce w wózku widłowym, a także to, jak są obsługiwane. Częstym błędem jest zbyt gwałtowne hamowanie, które prowadzi do szybszego zużycia szczęk lub tarcz. Inny problem to brak wiedzy, w jaki sposób sprawdzić hamulec zasadniczy w wózku widłowym w warunkach magazynowych - operatorzy często pomijają ten element podczas codziennej kontroli technicznej. Równie niebezpieczne jest zaniedbywanie hamulca ręcznego - niewielka usterka może spowodować stoczenie się pojazdu z ładunkiem. Dlatego przed każdą zmianą warto sprawdzić, jak działa hamulec pomocniczy wózka widłowego i czy blokuje koła w pełnym zakresie.
Wózki widłowe z mokrym układem hamulcowym wymagają okresowej wymiany oleju, który odpowiada za smarowanie i chłodzenie elementów ciernych. Brak konserwacji prowadzi do przegrzania i utraty skuteczności hamowania. Naprawa hamulca w wózku widłowym powinna być przeprowadzana wyłącznie przez wykwalifikowanych techników znających się na specyfice tego typu pojazdów. Przed rozpoczęciem naprawy, należy zidentyfikować rodzaj usterki. Czy chodzi o problem z hamulcem zasadniczym, pomocniczym, czy może o nieszczelności w układzie hydraulicznym? Jeśli chodzi o hamulec pomocniczy, może być konieczna wymiana kabli, dźwigni lub mechanizmów zabezpieczających.
Znaczenie regularnych przeglądów i bezpieczeństwa
Wózek widłowy hamulce powinien mieć zawsze w pełni sprawne, niezależnie od stopnia intensywności eksploatacji. Regularne przeglądy techniczne nie są tu więc wyborem - są koniecznością. Profesjonalny serwis powinien weryfikować nie tylko działanie układu hamulcowego jako całości, ale również oceniać skuteczność jego działania w praktyce - poprzez testy drogowe, kontrolę reakcji na zróżnicowane warunki, poziom zużycia oraz precyzję zatrzymania. Tylko takie podejście daje realną gwarancję, że sprzęt nie zawiedzie w sytuacji zagrożenia. Codzienna kontrola stanu technicznego oraz regularne przeglądy wózków widłowych to klucz do bezpiecznej i bezawaryjnej pracy.
Choć rynek maszyn magazynowych dynamicznie się rozwija, a producenci wdrażają coraz to nowsze rozwiązania, jedno się nie zmienia - wózek widłowy hamulce muszą być przede wszystkim skuteczne w swoim podstawowym działaniu. Systemy ABS, EBS czy automatyczne hamowanie awaryjne to wartościowe dodatki, ale nie zastąpią regularnego serwisowania elementów takich jak pompa hamulcowa, cylinderek hamulcowy czy hamulec pomocniczy. Niezależnie od tego, jak zaawansowany jest wózek, to właśnie stan tych elementów decyduje o realnym bezpieczeństwie w codziennej pracy.
Sprawne hamulce w wózku widłowym to fundament bezpieczeństwa - nie tylko dla operatora, ale całego otoczenia magazynowego. Każde opóźnienie w reakcji, każdy niekontrolowany ruch to potencjalne zagrożenie dla ludzi i mienia. Dlatego tak istotna jest systematyczna kontrola układu hamulcowego i bieżące reagowanie na najmniejsze nieprawidłowości. Bezpieczeństwo to nie przypadek, ale efekt odpowiedzialnych działań. Regularne serwisowanie, przeglądy techniczne i stała czujność powinny być standardem w każdej firmie wykorzystującej sprzęt transportowy.
