Ile prądu pobiera wózek widłowy podczas ładowania baterii?

Wózki widłowe elektryczne stanowią kluczowy element efektywnego transportu materiałów w magazynach i fabrykach. Wybór odpowiedniego akumulatora ma bezpośredni wpływ na wydajność, koszty operacyjne i całkowity koszt posiadania floty. Zrozumienie, ile prądu pobiera wózek widłowy podczas ładowania baterii, a także czynników wpływających na ten proces, jest kluczowe dla optymalizacji pracy i długowieczności akumulatorów.

Rodzaje akumulatorów stosowanych w wózkach widłowych

Podstawowy podział akumulatorów w wózkach widłowych obejmuje dwie główne technologie: kwasowo-ołowiowe i litowo-jonowe, a także kilka wariantów specjalnych. Wybór odpowiedniego typu zależy od intensywności pracy, trybu zmianowego oraz warunków środowiskowych (np. praca w chłodni).

Akumulatory kwasowo-ołowiowe (PzS)

Akumulatory kwasowo-ołowiowe to najpopularniejszy i najtańszy rodzaj akumulatorów pod względem początkowej inwestycji kapitałowej. Ich działanie opiera się na reakcji chemicznej z udziałem ołowiu (Pb) i dwutlenku ołowiu (PbO2) w elektrolicie kwasu siarkowego (H2SO4). Podczas ładowania gęstość elektrolitu rośnie. Nadmierne ładowanie może powodować gazowanie i ubytek wody.

• Wymagają okresowego nawadniania (uzupełniania wody destylowanej) po pełnym ładowaniu.
• Ładują się powoli, zazwyczaj w ciągu 8-12 godzin.
• Osiągają najwyższą wydajność po naładowaniu do 100%.
• Wymagają pełnych cykli ładowania, aby zapobiec przedwczesnemu uszkodzeniu.
• Są wrażliwe na głębokie rozładowania (poniżej 80% DOD), co przyspiesza ich degradację. Zaleca się ładowanie przy poziomie naładowania (SoC) około 20-30%.

Akumulatory litowo-jonowe (Li-ion), w tym LiFePO4

Akumulatory litowo-jonowe to nowsza technologia, oferująca wysoką pojemność i lepszą wydajność. Ich działanie polega na przemieszczaniu jonów litu między elektrodami. System zarządzania baterią (BMS) kontroluje balans ogniw, temperaturę i odcina zasilanie przy skrajnych stanach napięcia.

• Szybkie ładowanie trwa zazwyczaj od 1 do 2 godzin.
• Są bezobsługowe, nie wymagają uzupełniania płynów ani ładowania wyrównawczego.
• Mogą być częściowo ładowane przez cały dzień (ładowanie okazjonalne) bez utraty pojemności.
• Utrzymują niemal stałe napięcie przez cały cykl rozładowania, co oznacza stałą prędkość i wydajność wózka widłowego.
• Zapewniają około 80-85% swojej nominalnej pojemności, podczas gdy akumulatory kwasowo-ołowiowe około połowy.
• Baterie LiFePO4 (litowo-żelazowo-fosforanowe) wyróżniają się szczególnie wysoką sprawnością ładowania (do 98%), co przekłada się na znaczne oszczędności kosztów energii elektrycznej i szybsze ładowanie.

Akumulatory AGM (Absorbent Glass Mat)

Akumulatory AGM należą do rodziny kwasowo-ołowiowych, ale są szczelne i bezobsługowe. Ładują się szybciej niż standardowe akumulatory kwasowo-ołowiowe i można je poddawać głębokiemu cyklowi rozładowania. Stanowią dobry kompromis między tradycyjnymi kwasowo-ołowiowymi a litowo-jonowymi, oferując niektóre zalety nowszych technologii bez wyższej ceny.

Jak działa akumulator w wózku widłowym?

W uproszczeniu, ogniwa akumulatora zamieniają energię chemiczną na elektryczną. W akumulatorach litowo-jonowych, sterownik (BMS) odpowiada za bezpieczne prądy, temperaturę i napięcia. W przypadku akumulatorów kwasowo-ołowiowych, elektronika w wózku widłowym kontroluje podstawowe parametry. Kluczowe dla wydajności są: temperatura pracy (zbyt wysoka przyspiesza degradację), głębokość rozładowania (DoD) i jakość ładowarki (profil ładowania, kompatybilność z technologią).

Czynniki wpływające na zużycie prądu i czas pracy

Czas pracy elektrycznego wózka widłowego oraz ilość pobieranego prądu podczas ładowania zależą od wielu zmiennych. Ocena pojemności akumulatorów w amperogodzinach (Ah) wskazuje, jak długo będą działać przed koniecznością naładowania. Wyższe wartości oznaczają większy zapas energii.

Pojemność akumulatora i napięcie

Typowe konfiguracje wózków widłowych to systemy 48-woltowe. Przykładowo, akumulator 600 Ah przy 48V zapewnia około 28,8 kilowatogodziny (kWh) energii, co wystarcza na około sześć do ośmiu godzin regularnej pracy. Zmniejszenie pojemności do 400 Ah (przy tym samym napięciu) obniża tę wartość do 19,2 kWh, skracając czas pracy do czterech lub pięciu godzin. Typowe napięcia pakietów to 24 V (małe wózki), 48 V (średnie czołowe/reach) i 80 V (większe udźwigi). Większa pojemność oznacza dłuższy czas pracy, ale również wyższą masę akumulatora.

Typ chemii baterii

Chemia baterii ma ogromne znaczenie dla czasu pracy wózków widłowych. Akumulatory litowo-jonowe utrzymują napięcie znacznie lepiej podczas rozładowania w porównaniu do tradycyjnych kwasowo-ołowiowych, co w praktyce daje użytkownikom około 15% więcej użytecznej mocy. Li-ion zapewniają stabilność napięcia przez cały cykl rozładowania, co przekłada się na stałą prędkość i wydajność wózka.

Głębokość rozładowania (DoD)

Rozładowywanie baterii kwasowo-ołowiowych powyżej 80% DoD (tj. pozostawiając mniej niż 20% naładowania) przyspiesza ich degradację. Ograniczenie DoD do 50-60% wydłuża żywotność, ale zmniejsza czas pracy na jednym ładowaniu o 25-30%. W przypadku akumulatorów litowo-jonowych, częste doładowywania (opportunity charging) są bezpieczne i zalecane, ponieważ nie wpływają negatywnie na ich pojemność.

Temperatura otoczenia

Temperatura znacznie wpływa na sprawność akumulatorów. W temperaturze 4°C sprawność baterii spada o 20-30%, natomiast temperatury powyżej 38°C zwiększają szybkość samorozładowania o 40%. Przechowywanie akumulatorów w klimatyzowanym środowisku minimalizuje te straty. Akumulatory są kapryśne, jeśli chodzi o temperaturę - zbyt wysoka spowalnia ładowanie, a zbyt niska może je uniemożliwić.

Dynamika obciążenia

Obciążenie 4000 funtów wymaga o 50% większej mocy niż 2000 funtów. Częste uruchamiania/wyłączania oraz praca na pochyleniu dodatkowo zmniejszają czas pracy o 15-25% w porównaniu z pracą ciągłą. Optymalizacja tych czynników pozwala osiągnąć 90% lub więcej teoretycznego czasu pracy.

Wiek i stan baterii

Po około 1500 cyklach ładowania, nawet nowe akumulatory zaczynają szybko tracić pojemność, czasem spadając nawet o 20% względem oryginalnych specyfikacji, co znacząco wpływa na codzienne działania.

Ładowarki i metody ładowania

Ładowarki odgrywają kluczową rolę w procesie ładowania akumulatorów wózków widłowych, a ich wydajność i strategia ładowania bezpośrednio wpływają na efektywność, straty mocy i żywotność akumulatora.

Rodzaje metod ładowania

1. Ładowanie konwencjonalne (pełny cykl): Najpopularniejsza metoda, stosowana głównie do akumulatorów kwasowo-ołowiowych. Wymaga całkowitego rozładowania baterii przed długim procesem ponownego naładowania (8-12 godzin) i odpowiedniego okresu chłodzenia. Dobrze sprawdza się, gdy operacje przebiegają według ustalonego harmonogramu.

2. Ładowanie okazjonalne (opportunity charging): Krótkie doładowywanie w trakcie przerw operatora lub okresów bezczynności. Minimalizuje przestoje, utrzymując poziom naładowania powyżej 20%. Metoda ta jest szczególnie efektywna dla akumulatorów litowo-jonowych, które mogą być częściowo ładowane przez cały dzień bez utraty pojemności. Przy odpowiednim wdrożeniu może utrzymać wydajność baterii przez około 2000 cykli ładowania.

3. Szybkie ładowanie (fast charging): Umożliwia bardzo szybkie uzupełnianie energii (1-2 godziny dla Li-ion). Wymaga ładowarek o wyższej mocy i często jest stosowane w połączeniu z bateriami litowo-jonowymi w intensywnych operacjach wielozmianowych.

Wydajna i inteligentna ładowarka może znacząco poprawić wydajność konwersji i zmniejszyć straty energii, skracając czas ładowania i zapewniając wydajność wózka widłowego. Nowoczesne ładowarki wysokiej częstotliwości (HF chargers) dostosowują prąd do stanu baterii, co minimalizuje straty i skraca czas cyklu.

Minimalny prąd ładowania

Minimalny prąd ładowania jest kluczowy dla prawidłowego funkcjonowania baterii. Zazwyczaj powinien wynosić około 5-10% pojemności akumulatora (oceny AH). Jeśli prąd ładowania jest zbyt niski, bateria nie zostanie w pełni naładowana, co prowadzi do siarczanowania - gromadzenia się kryształów siarczanu ołowiu na płytkach baterii, zmniejszając jej pojemność i wydajność.

W przypadku głęboko rozładowanej baterii może być wymagany wyższy początkowy prąd ładowania, aby szybko przywrócić ją do określonego poziomu. Gdy bateria zbliża się do pełnego naładowania, prąd ładowania musi zostać zmniejszony, aby uniknąć przeładowania.

Koszty ładowania i ich optymalizacja

Koszt ładowania akumulatora do wózka widłowego jest istotnym elementem całkowitych kosztów eksploatacji. Na jego wysokość wpływają:

• Pojemność (Ah/kWh): Im większa pojemność, tym więcej prądu potrzeba do pełnego naładowania, co zwiększa koszt.
• Typ akumulatora: Różne rodzaje akumulatorów (kwasowo-ołowiowe, litowo-jonowe, LiFePO4) charakteryzują się różną gęstością energii, wydajnością ładowania i żywotnością, co wpływa na koszty.
• Efektywność ładowania: Podczas ładowania występują straty energii (głównie w postaci ciepła), co oznacza, że rzeczywista moc pobierana będzie wyższa niż energia zgromadzona w akumulatorze. Ładowarki o wysokiej sprawności (np. dla LiFePO4 - 98%) minimalizują te straty.
• Koszt energii elektrycznej: Cena energii różni się w zależności od regionu i pory dnia (taryfy szczytowe i dolinowe). Wykorzystanie godzin poza szczytem do ładowania może obniżyć koszty.
• Temperatura: Wysokie lub niskie temperatury wpływają na wydajność ładowania. W chłodniach pojemność akumulatora zmniejsza się, co prowadzi do spadku wydajności ładowania i częstszej potrzeby ładowania, zwiększając koszty.

Ukryte koszty związane z akumulatorami

Oprócz bezpośrednich kosztów energii elektrycznej, istnieją ukryte koszty, które często są pomijane:

• Konserwacja akumulatorów kwasowo-ołowiowych: Wymagają regularnej konserwacji, takiej jak uzupełnianie płynów i ładowanie wyrównawcze, co zwiększa koszty robocizny i przestoje.
• Infrastruktura: Akumulatory kwasowo-ołowiowe wymagają dedykowanych pomieszczeń do ładowania z odpowiednią wentylacją, co zwiększa koszty infrastruktury i zajmuje cenną przestrzeń. Akumulatory litowe nie mają tych wymagań, co redukuje koszty.
• Przestoje: Długi czas ładowania akumulatorów kwasowo-ołowiowych obniża wydajność. Akumulatory litowe ładują się szybko, minimalizując przestoje i zwiększając wydajność operacyjną.

Porównując dane, akumulatory LiFePO4 często okazują się najbardziej opłacalnym wyborem w dłuższej perspektywie, dzięki wysokiej sprawności ładowania i braku wymagań konserwacyjnych.

Dobre praktyki ładowania i pielęgnacji akumulatorów

Prawidłowe nawyki operatorów i zespołów konserwacyjnych mają największy wpływ na żywotność i dostępność energii z akumulatorów. Stosowanie inteligentnych strategii operacyjnych może znacząco wydłużyć czas pracy wózków widłowych i zmniejszyć awarie.

Zasady ładowania

• Nie dopuszczaj do głębokich rozładowań: Dla akumulatorów kwasowo-ołowiowych ładuj przy poziomie SoC około 20-30%. Dla Li-ion częste doładowania są bezpieczne i zalecane.
• Używaj właściwego profilu ładowania: Do akumulatorów kwasowo-ołowiowych stosuj ładowarki HF z dopasowanym prądem i fazą wyrównawczą. Do Li-ion używaj ładowarek zgodnych z BMS producenta.
• Zapewnij czas na wyrównanie (equalize) w PzS: Raz w tygodniu lub zgodnie z zaleceniami, aby zbalansować ogniwa i ograniczyć siarczanowanie.
• Kontroluj temperaturę: Unikaj ładowania gorącej baterii. W mroźniach stosuj pakiety przystosowane do niskich temperatur.
• Oddziel strefę ładowania: Zapewnij wentylację, odpowiednie oznaczenia i brak otwartego ognia. Zabezpiecz przewody przed uszkodzeniem mechanicznym.
• Nie przerywaj ładowania PzS bez potrzeby: Częste krótkie "podłączenia" pogarszają bilans i skracają życie. Akumulatory Li-ion można śmiało doładowywać w przerwach.
• Ładowanie w trakcie przerw: Ładowanie akumulatorów w trakcie przerwy obiadowej lub zmiany pracowników, zamiast czekać na całkowite wyczerpanie, może zapewnić dodatkowe 15-20 minut pracy dziennie.

Pielęgnacja i obsługa

Prosty plan konserwacji (PM) zapobiega większości awarii:

• Poziom elektrolitu (PzS): Sprawdzaj po pełnym ładowaniu; uzupełniaj wyłącznie wodą destylowaną. Nie dolewaj przed cyklem ładowania, aby uniknąć "wykipienia".
• Czystość pakietu: Myj i susz wierzch baterii. Zanieczyszczenia przewodzą prąd, powodują upływy, grzanie i korozję biegunów.
• Złącza i przewody: Dokręć, zabezpiecz pastą antykorozyjną. Luźne połączenia prowadzą do spadków napięcia i nagrzewania.
• Kontrola gęstości/napięć celi (PzS): Okresowe pomiary wykryją słabe ogniwa; reaguj wymianą/serwisem, zanim spadnie czas pracy.
• BMS i logi (Li-ion): Monitoruj liczbę cykli, temperatury, alarmy; aktualizuj oprogramowanie zgodnie z wytycznymi producenta.
• Wentylacja strefy: W PzS odprowadzaj wodór; w Li-ion zapewnij wymagane chłodzenie ładowarek.
• Szkolenie operatorów: Należy szkolić operatorów, aby jeździli bardziej racjonalnie - łagodnie przyspieszali i efektywnie korzystali z funkcji hamowania odzyskowego.

Ułatwienia takie jak systemy centralnego dolewania wody (PzS), wskaźniki elektrolitu, wózki do wyciągania baterii oraz maty chłonne i zestawy do neutralizacji elektrolitu mogą znacząco usprawnić pielęgnację.

Badania mocy i telemetria

Badania mocy akumulatorów wózków widłowych dostarczają cennych danych w czasie rzeczywistym, pomagając menedżerom flot w zarządzaniu i optymalizacji wydajności. Badania te łączą monitorowanie, analizę danych i ekspertyzy, aby zapewnić zalecenia dotyczące poprawy wydajności akumulatorów.

Sposoby optymalizacji dzięki badaniom mocy:

1. Ocena przejścia na baterie litowe: Badania mocy mogą pomóc w ustaleniu, czy przejście na baterie litowo-jonowe jest właściwym wyborem, a także dostarczyć sugestii dotyczących lokalizacji i procesu ładowania. Na przykład, jeśli akumulatory kwasowo-ołowiowe nie wytrzymują całej zmiany pomimo długich okresów bezczynności, litowo-jonowe mogą być lepszym rozwiązaniem.
2. Zrozumienie potrzeb motywacyjnych: Monitorowanie natężenia prądu na godzinę każdego akumulatora pomaga porównać zużycie energii i wykorzystanie wózka widłowego dla różnych zastosowań i zmian. Pozwala to zidentyfikować, które aplikacje lub zachowania operatora zużywają najwięcej energii, np. podnoszenie ciężkich przedmiotów czy niewłaściwe techniki jazdy.
3. Optymalizacja praktyk ładowania: Badanie mocy może określić najbardziej odpowiednią metodę ładowania (konwencjonalne, okazjonalne, szybkie) dla danej floty i operacji. Pozwala to wykorzystać czas bezczynności na doładowania, szczególnie w przypadku baterii litowych.
4. Poprawa wydajności operacyjnej: Ustanowienie najlepszych praktyk dotyczących baterii i ich przestrzeganie ułatwia rozwój i powiększanie floty. Instalacja inteligentnych czujników monitorujących parametry stanu akumulatora (spadki napięcia, temperatury) pozwala na wczesne wykrywanie i naprawę problemów.

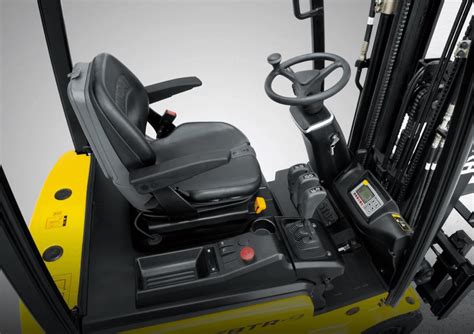

Telemetria energii to systemy mierzące stan naładowania (SoC), głębokość rozładowania (DoD), temperaturę i czas wpinania do ładowania. Ułatwia to planowanie rotacji floty i wykrywanie złych nawyków operatorów, przyczyniając się do wydłużenia żywotności każdego zestawu akumulatorów o półtora do dwóch lat.

Najczęstsze błędy skracające żywotność baterii

Unikanie poniższych błędów jest kluczowe dla maksymalizacji żywotności akumulatorów:

• Głębokie rozładowania (poniżej progu odcięcia).
• Brak uzupełniania wody destylowanej w akumulatorach PzS lub używanie "kranówki".
• Brudny, wilgotny wierzch pakietu i luźne klemy.
• Ładowanie gorącej baterii i praca w nadmiernej temperaturze.
• Przerywanie cykli ładowania PzS i brak equalizacji (wyrównania).

Parametry do zrozumienia przed zakupem baterii

• Napięcie (V) i pojemność (Ah): Muszą odpowiadać specyfikacji wózka. Większa pojemność oznacza dłuższy czas pracy, ale także wyższą masę.
• Prąd ładowania (A/C-rate): Określa czas pełnego cyklu. Dla Li-ion zazwyczaj dopuszczalne są wyższe wartości C-rate.
• Cykl życia (liczba cykli): Liczba pełnych cykli, po których pojemność spada do określonego poziomu (np. 80% SoH). Akumulatory Li-ion często oferują 2-3 razy więcej cykli niż PzS w warunkach intensywnej pracy.
• Warunki środowiskowe: Zakres temperatur pracy/ładowania, stopień ochrony (IP) i wymagania BHP strefy ładowania.
