Optymalny Dobór Systemów Magazynowych do Wózków Widłowych

Współczesny magazyn to złożony organizm, którego efektywność zależy od harmonijnej współpracy wielu elementów. Kluczowe znaczenie ma odpowiedni dobór systemów składowania, takich jak regały i stojaki, do rodzaju i możliwości wykorzystywanych wózków widłowych. Prawidłowe zaprojektowanie przestrzeni magazynowej, z uwzględnieniem wymogów bezpieczeństwa i specyfiki operacji, jest fundamentem sprawnie działającej logistyki.

Bezpieczeństwo i Normy w Projektowaniu Magazynu

Obowiązkiem każdego właściciela magazynu jest zapewnienie pracownikom bezpieczeństwa i higieny pracy, a w szczególności ograniczenie występowania sytuacji zagrażających zdrowiu i życiu. Wszystkie zastosowane w magazynie regały powinny być odpowiednio wytrzymałe i stabilne, a także ustawione zgodnie z określonymi przez przepisy zasadami. Rozpoczynając inwestycję, jaką jest budowa magazynu, zawsze należy brać pod uwagę kwestie bezpieczeństwa i higieny pracy. Projektowanie powinno uwzględniać maksymalną, a nie minimalną szerokość przejścia między regałami. Zgodnie z zasadami BHP, pieszy powinien zachować co najmniej 1 m odstępu od poruszającego się wózka widłowego.

Szerokość Korytarzy Roboczych

Przyjmuje się zasadę, że odległość między regałami w magazynie powinna być dostosowana do rodzaju stosowanych środków transportowych. Drogi i przejścia w magazynie muszą być dostosowane do ilości osób z nich korzystających, a także do rodzaju wykorzystywanych urządzeń transportowych. Minimalna odległość między regałami zależy od tego, czy magazyn obsługiwany jest ręcznie, czy z wykorzystaniem wózków widłowych. Przy obsłudze ręcznej wystarczy zwykle około 75-100 cm, aby pracownik mógł swobodnie się poruszać.

Przyjmuje się, że szerokość drogi dla wózka widłowego nie może być mniejsza niż 120 cm. Szerokość korytarza oblicza się, biorąc pod uwagę długość wózka widłowego wraz z paletą, promień skrętu pojazdu oraz margines bezpieczeństwa. Standardowo przyjmuje się długość wózka + długość palety (np. 1200 mm) + ok. 200-300 mm zapasu. Dla wózków czołowych zaleca się szerokość korytarza 3-3,5 m, aby możliwe było swobodne manewrowanie oraz mijanie. Przy wózkach wysokiego składowania, gdzie precyzja ma kluczowe znaczenie, korytarze powinny być szersze - często nawet 3,5-4 m.

Drogi transportowe w magazynie muszą być dopasowane do rodzaju ruchu. Dla ruchu jednokierunkowego wystarczy szerokość odpowiadająca wymiarowi wózka + 1 m zapasu, natomiast przy ruchu dwukierunkowym droga powinna umożliwiać bezpieczne mijanie - zwykle 3,5-4 m. Minimalna szerokość przejścia dla pieszych powinna wynosić 0,75 m, ale w miejscach, gdzie ruch jest intensywny, zaleca się co najmniej 1-1,2 m.

Obowiązujące Normy

Obowiązującą przy projektowaniu magazynu, w tym wytyczaniu szerokości korytarzy roboczych dla wózków widłowych, jest norma EN 15635. Przy planowaniu odległości między regałami należy uwzględnić normy PN-EN 15620 (dotyczącą tolerancji wymiarowych i instalacyjnych) oraz PN-EN 15635 (odnoszącą się do bezpiecznej eksploatacji regałów). Dodatkowo obowiązują przepisy BHP, które regulują minimalne szerokości przejść i korytarzy transportowych.

Kluczowe Czynniki Wyboru Systemów Składowania i Wózków Widłowych

Urządzenia do składowania stanowią elementarne wyposażenie każdego magazynu, a ich różnorodność wynika bezpośrednio z potrzeb rynku. Składowanie to jeden z najważniejszych procesów zachodzących w magazynie, polegający na czasowym przechowywaniu towaru na powierzchni do tego przeznaczonej. W pierwszej kolejności należy wyraźnie określić priorytety. Najważniejsze parametry to zazwyczaj wymagana pojemność obiektu logistycznego, posiadane zasoby, możliwość dostępu do każdej jednostki, zróżnicowanie zapasu, kontrolowany przepływ towaru czy też ilość przyjęć i wydań w ciągu doby.

Analiza Przestrzeni Magazynowej i Asortymentu

Kolejnym istotnym aspektem jest analiza przestrzeni magazynowej. Wózek widłowy musi być dostosowany do warunków panujących w magazynie, takich jak szerokość alejek, wysokość regałów oraz rodzaj podłoża. W wąskich alejkach lepiej sprawdzą się kompaktowe modele o małym promieniu skrętu, natomiast w magazynach z wysokimi regałami konieczne mogą być wózki o dużym udźwigu i zasięgu podnoszenia. Następnie należy uwzględnić obciążenie oraz rodzaj towarów, które będą transportowane za pomocą wózka widłowego.

Różne modele wózków mają różne maksymalne udźwigi, dlatego ważne jest, aby wybrać taki, który poradzi sobie z najcięższymi ładunkami. Ponadto niektóre towary mogą wymagać specjalnych rozwiązań, takich jak dodatkowe osprzęty do transportu beczek czy palet niestandardowych wymiarów. Stojąc przed wyborem urządzeń do składowania, kierujemy się charakterystyką magazynu i cechami fizycznymi przechowywanych jednostek. Wymiary korytarza roboczego zawsze należy tworzyć w oparciu o rozmiar największego dostępnego wózka widłowego, a także trzeba wziąć pod uwagę możliwy w przyszłości ciąg komunikacyjny dla pieszych.

Ergonomia i Bezpieczeństwo Pracy Operatora

Ergonomia i komfort pracy operatora to kolejne kluczowe czynniki, które należy uwzględnić przy wyborze wózka widłowego. Praca operatora wózka widłowego może być wymagająca fizycznie, dlatego ważne jest, aby zapewnić mu jak największy komfort. Nowoczesne wózki widłowe są wyposażone w różnorodne udogodnienia, takie jak regulowane siedzenia, systemy amortyzacji czy intuicyjne panele sterowania.

Rodzaje Systemów Składowania i Ich Zastosowanie z Wózkami Widłowymi

W magazynach proces składowania towarów odbywa się najczęściej w specjalnie wyznaczonej strefie.
Składowanie blokowe polega na układaniu jednostek w formie bloku - jedna obok drugiej, w pionie i w poziomie. W składowaniu blokowym nie ma dostępu do jednostki znajdującej się w głębi bloku - wymagane jest usunięcie jednostek, które ją zastawiają. Składowanie rzędowe jest stosowane przy przechowywaniu dużej ilości różniących się od siebie towarów - umożliwia bezpośredni dostęp do każdej jednostki, bez potrzeby wcześniejszego usuwania innych jednostek.

Klasyfikacja Regałów Magazynowych

Regały magazynowe są urządzeniami powszechnie używanymi do składowania zróżnicowanych towarów - wszelkiego typu materiałów drobnicowych, ładunków na paletach, czy też towarów ciężkich i nietypowych.

Regały Paletowe Rzędowe

Jest to podstawowy typ regałów, występujący w magazynach każdej wielkości. Zapewniają bezpośredni dostęp do każdej składowanej jednostki, co jest kluczowe przy obsłudze wózkami widłowymi czołowymi i bocznymi.

Regały Półkowe

Regały przeznaczone do składowania produktów drobnicowych - np. w pudełkach. Często obsługiwane ręcznie, ale także wspierane przez elektryczne paleciaki w celu transportu zbiorczych opakowań do strefy kompletacji.

Regały Satelitarne

System do składowania blokowego palet, oparty na półautomatycznej platformie poruszającej się po tunelu regałowym. Umożliwiają maksymalne wykorzystanie przestrzeni, minimalizując jednocześnie ruch wózka widłowego wewnątrz regału.

Regały Wjezdne (Drive-In/Through)

Konwencjonalny system umożliwiający blokowe składowanie towaru na paletach. Ładunek jest umieszczany przy pomocy wózka widłowego na szynach znajdujących się w tunelu regałowym. Wymaga precyzyjnych wózków o odpowiednich gabarytach, przystosowanych do pracy w ciasnych tunelach.

Regały Mobilne

System rzędowy gęstego składowania, w którym konstrukcja regałowa przesuwa się na bazach mobilnych. Pozwalają zaoszczędzić przestrzeń poprzez wyeliminowanie zbędnych alejek, otwierając korytarz tylko tam, gdzie jest potrzebny wózek widłowy.

Stojaki

Stojaki to urządzenia o wytrzymałej konstrukcji wielopoziomowej i przestrzennej. Składowanie na stojakach polega na opieraniu towaru o elementy konstrukcyjne urządzenia. Wykorzystywane są przy przechowywaniu większych gabarytowo, mało elastycznych materiałów, jak płyty drewniane, pleksi, szyny metalowe, elementy rusztowań. Wybierać należy modele umożliwiające prostą i szybką regulację wysokości ramienia. Z uwagi na wysokie obciążenia muszą być one wykonane z wysokogatunkowej stali, o określonej nośności pojedynczych słupów. System musi gwarantować pełną stabilność, nawet w momencie nierównomiernego załadowania towarem.

Inne Urządzenia do Składowania

W celu wydajnego przepływu i bezpiecznego przechowywania produktów niespaletyzowanych, do składowania wykorzystujemy również inne urządzenia.

Wieszaki

Urządzenia przeznaczone do składowania towarów poprzez zawieszenie ich na przeznaczonych do tego elementach konstrukcyjnych, takich jak haki czy uchwyty. Zwykle stosowane w branżach odzieżowych lub do nietypowych ładunków.

Podkłady

Umożliwiają przechowywanie jednostek w określonej odległości od podłoża. Stosowane pomiędzy warstwami asortymentu ułożonego piętrowo, np. przy składowaniu blokowym, gdzie dostęp wózkiem jest ograniczony do zewnętrznych warstw.

Zasieki

Urządzenia o konstrukcji złożonej z pionowych przegród oporowych montowanych wewnątrz magazynu, do składowania materiałów sypkich lub nietrwałych.

Wybór Regałów a Specyfika Towaru

Wybierając regały, należy kierować się ich wymiarami, możliwym maksymalnym obciążeniem, ilością półek, wraz z możliwością regulacji ich wysokości. Sprzedawca podać musi zarówno nośność półki, jak i całego regału. Regały posiadać powinny jak najbardziej uniwersalne wymiary, co umożliwi łatwe dobranie do nich pojemników, ułatwiających magazynowanie mniejszych elementów. Ze względów estetycznych, ale i zabezpieczających przed korozją, metal powinien być po piaskowaniu i malowaniu proszkowym.

Wiele firm, oferujących sprzedaż czy usługi, przechowuje na terenie firmy niezbędne w działalności produkty. W większości typów biznesu wystarczy inwestycja w porządny regał czy stojak do przechowywania. Najbardziej uniwersalną opcję stanowią te, wykonane z metalowych rurek, wydrążonych w środku. Zapewnią one właściwą wytrzymałość w stosunku do standardowej ciężkości materiałów, dając jednocześnie możliwość łatwego przestawiania. Popularną opcję stanowią także regały konturowane na zasadzie stelaża składającego się ze słupów nośnych i ramy podpierającej półki (musi zostać ona jednak dodatkowo wzmocniona w połowie szerokości). Materiałem w tym przypadku jest gięta blacha, przypominająca swym wyglądem metalowe profile, o równomiernie rozłożonych otworach, w których zamocować można półki.

Rodzaje Wózków Widłowych a Projekt Magazynu

Wózki widłowe są nieodłącznym elementem wyposażenia każdego magazynu. Ich rola w procesie logistycznym jest nieoceniona, ponieważ umożliwiają sprawne przemieszczanie towarów, co znacząco wpływa na efektywność pracy. Pierwszym krokiem w doborze odpowiedniego wózka widłowego jest zrozumienie, jakie rodzaje wózków są dostępne na rynku. Wózki widłowe można podzielić na kilka kategorii, w tym wózki elektryczne oraz spalinowe. Każdy z tych typów ma swoje zalety i wady, które mogą wpłynąć na decyzję o wyborze konkretnego modelu. Wózki elektryczne są ciche i ekologiczne, co sprawia, że są idealne do pracy wewnątrz budynków.

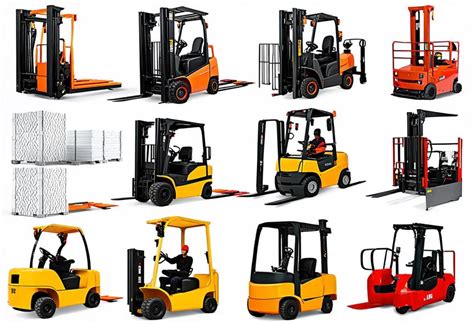

Charakterystyka Wózków Widłowych

• Elektryczne paleciaki: Wózki wykorzystywane do transportu i kompletacji, popularne we wszelkiego typu magazynach. Wspierają przepływ palet oraz wydajną obsługę systemów półkowych. Paleciak stanowi potoczną nazwę wózka widłowego ręcznego, dostosowanego jedynie do przewozu palet na krótkie dystanse i podnoszenia ich na kilkanaście centymetrów. Jest to metalowy, niski sprzęt, o określonym udźwigu i długości wideł.

• Wózki widłowe czołowe: Używane zazwyczaj do rozładunku materiału w magazynach i fabrykach, opierając się na transporcie palet. Dzięki metalowemu stelażowi, zwanemu masztem, umożliwiają podnoszenie towaru na znaczną wysokość, np. na górną półkę w regale.

• Wózki widłowe boczne (Reach Truck) i maszyny systemowe typu VNA (Very Narrow Aisle): To urządzenia odpowiadające za wysokie składowanie. Tego typu sprzęt jest w stanie bez trudu operować ciężkim ładunkiem na wysokości przekraczającej 10 metrów. Ich specyficzna konstrukcja pozwala na pracę w bardzo wąskich korytarzach, minimalizując wymaganą przestrzeń między regałami.

Magazynowanie przedmiotu kiedyś się kończy i wówczas należy przewieść towar w inne miejsce. Niezbędne do tego będą, w zależności od wielkości paczki czy ciężaru, różnorodne wózki. Są one w stanie transportować towary o znacznej wadze, nawet dochodzącej do kilkudziesięciu ton.

Optymalizacja Procesów Magazynowych: Kompletacja i Układ Regałów

Kompletacja magazynowa (komisjonowanie) to zbieranie właściwych pozycji z właściwych lokalizacji w jak najkrótszym czasie i przy minimalnym ryzyku błędu. W tym kontekście, dobór odpowiednich regałów i wózków widłowych jest kluczowy dla osiągnięcia wysokiej efektywności.

Rola Wózków Widłowych w Procesie Kompletacji

Wózki widłowe skracają czas dojścia do lokalizacji, stabilizują podjęcie ładunku i ograniczają powtórne manipulacje. Ich zastosowanie przynosi konkretne korzyści:

• Redukują dystans pieszy nawet o 60-80% w strefach niskiego składowania, gdyż operator jedzie wraz z ładunkiem.
• Przyspieszają transfer palet i kartonów z alejek do strefy pakowania (mniej postojów, większa prędkość jazdy).
• Zwiększają bezpieczeństwo - dzięki stałej platformie, osłonom, stabilizacji ładunku i przewidywalnym trasom ruchu.
• Stabilizują jakość - mniej uszkodzeń dzięki stałej wysokości roboczej i ograniczeniu ręcznych przeniesień.

Dobór modelu wózka do rodzaju asortymentu i układu regałów przesądza o kosztach na linię zlecenia. Inaczej pracuje kompletacja warzyw (sztuki/kartony), a inaczej AGD (gabaryty, waga, konieczność podnoszenia).

Rodzaje Wózków Wykorzystywanych do Kompletacji

Poniżej zestawienie najczęściej używanych rozwiązań do kompletacji magazynowej wraz z typowymi zastosowaniami:

• Paleciaki elektryczne (LLP): unoszenie do ok. 15-20 cm; do kompletacji z poziomu 0, idealne do szybkich operacji w strefach o dużej rotacji.

• Wózki unoszące (stackery): unoszenie do ok. 2-6 m; do kompletacji z niskich i średnich poziomów regałów.

• Wózki komisjonujące wysokiego składowania (VNA/HLOP): unoszenie do ok. 10-12 m; do kompletacji na wysokości w wąskich korytarzach, gdzie przestrzeń jest na wagę złota.

• Systemy automatyczne (AS/RS, shuttle, AMR): zapewniają wysoką wydajność w powtarzalnych procesach i dużych wolumenach, często integrowane z regałami automatycznymi.

W praktyce najczęściej łączy się paleciaki/LLP w strefach szybkiej rotacji z systemami magazynowymi (np. regały przepływowe) oraz z wybranymi punktami automatyzacji - przenośniki, stoły rolkowe, skanery.

Zasady Efektywnej Organizacji Magazynu dla Kompletacji

Dobra organizacja skraca drogę, ogranicza zawracanie i zmniejsza kolizje. Oto zasady, które realnie zwiększają wydajność i bezpieczeństwo, w kontekście doboru regałów i wózków:

• Strefowanie ABC/XYZ: Produkty A (20% indeksów, 80% ruchu) umieszczaj przy węzłach komunikacyjnych i na niższych poziomach; produkty C dalej i wyżej. To optymalizuje trasy wózków.
• Jednokierunkowy ruch: Wyznacz jednokierunkowy ruch w alejkach kompletacyjnych, ograniczając mijanki i punkty zawrotu do minimum, co zmniejsza przestoje i ryzyko kolizji wózków.
• Standaryzacja jednostek zbiorczych: Standaryzacja (np. 600×400 lub 800×1200 mm) umożliwia szybsze układanie i ogranicza nietypowe ruchy wózkiem.
• Strefy buforowe: Zaprojektuj strefy buforowe między alejkami a pakowaniem, aby uniknąć korków przy bramach i dokach, usprawniając przepływ towarów transportowanych wózkami.
• Etykiety i adresacja: Wykorzystaj etykiety i adresację (regał-kolumna-poziom-miejsce). Skaner z kodem kreskowym/2D minimalizuje pomyłki, usprawniając pracę operatora wózka.
• Regały przepływowe: Zastosuj regały przepływowe w „gorących” strefach, gdzie pchanie do tyłu i pobieranie z przodu odbywa się zgodnie z zasadami FIFO/FEFO. Idealne do obsługi paleciakami.
• Okna czasowe: Ustal okna czasowe na uzupełnianie zapasu pick-face’u poza szczytem kompletacji, by nie mieszać ruchów wózków.
• Dobór sprzętu do korytarza: Szerokość alejek dopasuj do minimalnego promienia skrętu wózka + 200-300 mm zapasu operacyjnego, zapewniając bezpieczne manewrowanie.
• Wskaźniki wydajności: Wdróż wskaźniki takie jak linie/zlecenie, UPH (units per hour), % błędów, % przestojów, OEE dla automatyki. Mierz, a potem optymalizuj.

Warto dodać proste usprawnienia ergonomiczne: stoły o regulowanej wysokości, rolki grawitacyjne na końcu alejek, antystatyczne maty i oświetlenie 500-750 lx w strefie pobierania. Niewielki koszt, a szybsze ruchy i mniej błędów.

Zalety Efektywnego Stosowania Wózków w Kompletacji

Prawidłowy dobór wózków widłowych i systemów regałowych do procesów kompletacji przynosi szereg korzyści:

• Wyższa produktywność - krótsze przejazdy, większa prędkość i możliwość równoległej obsługi kilku zleceń (batch picking na LLP).
• Mniejsze obciążenie fizyczne - operator jedzie, nie idzie; ładunek jest unoszony, nie dźwigany.
• Lepsza rotacja - łatwiejsze trzymanie FIFO/FEFO i szybsze uzupełnianie pick-face’u.
• Mniej uszkodzeń - stabilny przejazd, kontrola wysokości, ograniczenie przerzutów ręcznych.
• Bezpieczeństwo - przewidywalne trasy, sygnalizacja świetlno-dźwiękowa, osłony wideł i platform.
• Skalowalność - łatwo zwiększyć moce przez dodanie kolejnych wózków lub zmianę organizacji tras.

Dodatkowo w optymalizacji logistyki pomaga proste reguły harmonogramowania: najpierw krótkie zlecenia (quick wins), następnie długie przebiegi; konsolidacja według stref i okien wysyłkowych.

Praktyczne Wskazówki i Dobre Praktyki

Dobór Sprzętu do Profilu Kompletacji

• Jeśli kompletujesz głównie kartony/sztuki z poziomu 0-1 m, wybierz paleciak elektryczny z dyszlem lub wózek typu low-level order picker z platformą.
• Gdy musisz podnosić do 2-3 poziomu, rozważ wózek podnośnikowy (stacker) z masztem duplex/triplex, dostosowany do regałów średniego składowania.
• W przypadku bardzo wąskich korytarzy i wysokiego składu, celuj w wózki VNA/komisjonujące z prowadnicami, zintegrowane z systemem WMS z pozycjonowaniem.
• Przy wysokim, powtarzalnym wolumenie i ograniczonej kadrze, oceń automaty (AS/RS, shuttle, AMR) z integracją do WMS, co wiąże się z odpowiednimi regałami automatycznymi.

Bezpieczeństwo i Dobre Praktyki w Użytkowaniu

• Szkolenia operatorów - uprawnienia, cykliczne jazdy kontrolne, checklista codzienna (opony, widły, bateria).
• Ruch pieszy vs. kołowy - separacja ciągów, znakowanie podłogi, lustra na krzyżówkach, prędkości maksymalne.
• Energia i ładowanie - wyznacz strefy ładowania (wentylacja, oznaczenia), kontroluj temperaturę baterii.
• Ergonomia - uchwyty, maty antypoślizgowe na platformach, regulowane poręcze na wózkach komisjonujących.
• Standard pakowania - dopasuj wysokość palety i ułożenie kartonów, by nie ograniczać widoczności podczas jazdy wózkiem.

Najczęściej Popełniane Błędy i Jak Ich Unikać

• Mieszanie ruchów (kompletacja + uzupełnianie jednocześnie w tej samej alejce) - wprowadź okna czasowe.
• Brak adresacji - bez jednoznacznych lokalizacji rośnie % błędów; wdróż standard etykiet i skanowanie.
• Zły dobór wózka do korytarza - sprawdź minimalny promień skrętu z ładunkiem, nie tylko katalogowo, aby uniknąć uszkodzeń regałów.
• Przeciążanie palet - przekraczanie nośności = większa awaryjność i ryzyko uszkodzeń towarów i regałów.
• Ignorowanie ergonomii - brak unoszenia roboczego zwiększa zmęczenie i liczbę mikrourazów operatorów.

Przykładowy Przepływ Kompletacji - Krok po Kroku

1. System zarządzania magazynem (WMS) generuje falę zleceń i grupuje je według stref.
2. Operator na wózku LLP (Low-Level Order Picker) pobiera nośnik (paleta/pojemnik) i rusza po wyznaczonej trasie jednokierunkowej, między regałami.
3. Na lokalizacji skanuje adres regału i towar, potwierdza ilość, odkłada na paletę na wysokości ergonomicznej (unoszenie wideł wózka).
4. Po zakończeniu trasy zwozi ładunek do bufora, drukuje etykietę i przekazuje do pakowania.
5. Uzupełnianie pick-face’u (miejsca poboru) realizowane jest poza szczytem kompletacji przez wózek podnośnikowy, aby nie kolidować z operacjami kompletacyjnymi.
