Wózek widłowy JCB przerywa jazdę – kompleksowy przewodnik diagnostyki i rozwiązywania problemów

Wózki widłowe są niezbędnym narzędziem w świecie logistyki i magazynowania, kluczowym dla codziennej pracy i zapewnienia ciągłości operacji. Jednak, jak każde złożone urządzenie, mogą ulegać awariom, które prowadzą do przestojów. Zrozumienie podstawowych kroków diagnostycznych i naprawczych jest kluczowe dla szybkiego przywrócenia sprawności maszyny i uniknięcia strat.

Najczęstsze przyczyny problemów z jazdą wózków widłowych

Awarie wózków widłowych mogą mieć wiele przyczyn, od prostych zaniedbań po złożone usterki systemów. Poniżej przedstawiamy najczęstsze problemy, które często prowadzą do przestojów lub przerywanej jazdy:

• Problemy z akumulatorem: Szczególnie w wózkach elektrycznych, niedostateczne naładowanie lub uszkodzenia kabli mogą całkowicie unieruchomić urządzenie.
• Uszkodzenie silnika: Może być wynikiem naturalnego zużycia lub nieprawidłowej eksploatacji. W wózkach spalinowych przyczyną bywa niski poziom paliwa lub niewłaściwe paliwo (Diesel, LPG).
• Usterki mechaniczne: Wózki widłowe, zwłaszcza starsze modele, mogą mieć problemy z łańcuchami, łożyskami, czy zużytymi lub uszkodzonymi oponami, które wymagają regularnej wymiany i konserwacji.
• Problemy z układem hydraulicznym: Nieprawidłowo utrzymywana hydraulika, spadek ciśnienia, wycieki, zapowietrzenie układu lub nieszczelności przewodów mogą prowadzić do awarii. Układ hydrauliczny odpowiada za poruszanie się wózka oraz unoszenie ładunków.
• Błędy w oprogramowaniu i systemach sterowania: Usterki sterowników jazdy i podnoszenia, uszkodzenia czujników położenia, błędy komunikacji CAN, zużycie styków i złączy.
• Zaciągnięty hamulec postojowy: Czasem przyczyną, dla której wózek nie jedzie, jest po prostu zaciągnięty hamulec postojowy. Zablokowane lub uszkodzone hamulce mogą również całkowicie uniemożliwić jazdę.
• Awarie układu napędowego: Jeśli wózek widłowy nie wchodzi na obroty i nie reaguje na naciskanie pedału gazu, problem może leżeć w zużytej skrzyni biegów lub w uszkodzonych przewodach paliwowych.

Podstawowa diagnostyka i rozwiązywanie problemów

Kiedy wózek widłowy przestaje działać lub przerywa jazdę, istnieje kilka kroków, które można podjąć, aby szybko zidentyfikować i potencjalnie rozwiązać problem:

1. Sprawdzenie akumulatora i połączeń elektrycznych: To pierwszy i podstawowy krok, szczególnie w przypadku wózków elektrycznych. Upewnij się, że jest w pełni naładowany i nie ma uszkodzonych kabli czy połączeń.
2. Ocena stanu silnika: Przejrzyj silnik, sprawdzając, czy nie występują żadne widoczne uszkodzenia, nietypowe dźwięki, czy przeciążenia. W wózkach spalinowych warto sprawdzić poziom paliwa oraz ogólny stan silnika.
3. Kontrola układu hydraulicznego: Sprawdź, czy przewody są szczelne, a poziom płynu hydraulicznego jest odpowiedni. Niski poziom oleju hydraulicznego, zanieczyszczone filtry lub nieszczelności w układzie mogą powodować problemy z podnoszeniem i jazdą.
4. Kontrola hamulców i mechanizmu jezdnego: Zablokowane lub uszkodzone hamulce mogą być przyczyną, dla której wózek nie chce jechać. Sprawdź także stan ogumienia - zbyt zużyte lub uszkodzone opony mogą blokować ruch.
5. Sprawdzenie sterowników i czujników: Jeśli te podstawowe kroki nie pomagają, należy przejść do bardziej szczegółowej diagnostyki. Obejmuje ona kontrolę mechanizmu jezdnego i podnośnika, poszukiwanie ewentualnych uszkodzeń mechanicznych oraz sprawdzenie stanu płynów eksploatacyjnych, takich jak olej czy płyn chłodzący.

Warto także pamiętać, że inne części wózka widłowego mogą prowadzić do problemów z jazdą. Skonsultuj się z innymi użytkownikami sprzętu, by zorientować się, czy już napotkali podobny problem. Jeśli samodzielne działania nie przynoszą rezultatu, zaleca się skontaktowanie się z profesjonalnym serwisem wózków widłowych.

Szczegółowe przypadki usterek w wózkach widłowych JCB

JCB 530 70 (2000 r.) - przerywana jazda

W przypadku ładowarki JCB 530 70 z 2000 roku z manualną skrzynią, zdarza się, że maszyna rozłącza jazdę (nie działa ani do przodu, ani do tyłu). Po chwili wszystko samo się naprawia, niezależnie od tego, czy maszyna jest ciepła, czy zimna. Problem występuje nieregularnie - czasem 2-3 razy, czasem wcale, bez zależności od obciążenia.

Wstępne sprawdzenia obejmowały manetkę (zapala tylko na neutralu), instalację pod deską rozdzielczą oraz na cewkach przy skrzyni, które wyglądały na sprawne. Podejrzenia skierowano na drgania lub luźne połączenia. Kiedy usterka występuje i jazda jest załączona, kontrolka hamulca ręcznego nie zapala się, mimo że powinna. W takim przypadku warto szukać problemu w przewodach od czujnika hamulca ręcznego, sprawdzając je pod deską rozdzielczą pod kątem zwarć. Pod deską nad pedałem gazu znajduje się kostka 18-pinowa, którą należy sprawdzić pod kątem zaśniedziałych styków. Potencjalnym problemem mogą być również oporniki linii czujnika hamulca lub moduł hydrauliki przed modyfikacją (mający krótkie piny). Moduł z pięcioma kostkami znajduje się pod ramieniem przy kabinie.

JCB TLT 30d 4x4 (2005/2007 r.) - brak jazdy po naprawie instalacji elektrycznej

Wózek JCB TLT 30d 4x4 z 2005 roku z silnikiem Perkins, po naprawie spalonego kawałka instalacji elektrycznej, odpala i podnosi, ale nie jeździ ani do przodu, ani do tyłu. Sprawdzono olej hydrauliczny (uzupełniono), elektrozawory jazdy przód/tył (działają na stole), wiązki przewodów od komputera do zaworów (OK), wiązkę i czujnik prędkości obrotowej (OK). Sterownik jazdy Susmic nie zgłaszał błędów, poza błędem prędkości obrotowej przy wyłączonym silniku (co jest normą). Przełącznik jazdy był sprawny, przekaźniki jazdy również. Oporność na cewkach elektrozaworów wynosiła około 5,5 oma. Kluczową obserwacją był brak napięcia na elektrozaworach jazdy po wypięciu wtyczki i pomiarze. Stwierdzono, że sterowanie działa poprawnie po podaniu bezpośredniego napięcia na cewki elektrozaworów, co wskazywało na problem z dostarczaniem zasilania do nich.

W podobnym przypadku z modelem JCB TLT 30d 4x4 z 2007 roku podejrzewano czujnik prędkości na pompie KPPG15408 i sterownik S1 X-11 G2 AMP K196C, ponieważ pikał kod błędu, wskazujący na czujnik. Czujnik prędkości obrotowej najlepiej sprawdzać oscyloskopem, monitorując sygnał prostokątny. Bez oscyloskopu, po wykręceniu czujnika (z zachowaniem oryginalnej wysokości montażu), mierzy się napięcie między przewodem sygnałowym a masą, przykładając go do metalu i odsuwając. Sprawdzono również przewody od wtyczki czujnika do sterownika pod kątem pęknięć (czarny minus oznaczony 416 do pinu 1 sterownika).

Ostatecznie w jednym z przypadków JCB TLT 30d 4x4, problemem okazało się wadliwe połączenie wtyczki sensora położenia pedału hamulca, gdzie przewody były na styk i narażone na wilgoć. Po wymianie wtyczki i przedłużeniu przewodów maszyna zaczęła działać poprawnie.

JCB 3CX (1994 r.) - problem z załączaniem wstecznego biegu

W koparko-ładowarce JCB 3CX z 1994 roku z manualną czterobiegową skrzynią biegów, problemem jest niezałączająca się jazda w tył. Czasem maszyna pracuje cały dzień bez problemu, a czasami co 10 minut potrafi nie włączyć wstecznego. Problem ustępuje po zgaszeniu i ponownym odpaleniu maszyny (choć często nie na długo) lub po kilkukrotnym przełączaniu joistikiem przód-luz-tył przy kierownicy. Sugeruje się dokładne sprawdzenie przewodów elektrycznych i połączeń pod kątem zaśniedziałych końcówek lub luzów. Można również spróbować puścić luzem przewód lub zamienić przewody (przód i tył), aby sprawdzić reakcję. Jeśli przewód jest sprawny, należy szukać problemu w przełączniku jazdy lub cewce. Na pierwszy ogień warto sprawdzić elektronikę, cewki i bezpieczniki pod kątem zwarć.

JCB TLT 30D (2004 r.) - słaba jazda do przodu, mocna do tyłu

Wózek JCB TLT 30D z 2004 roku jeździ prawidłowo do tyłu, jest mocny i szybki, natomiast do przodu jest mulasty, powoli się rozpędza i jest słaby, ma problem na wzniesieniach. Silnik pracuje normalnie, ma wysokie obroty, ale nie chce jechać - i dotyczy to tylko jazdy do przodu. Maszyna ma dwa pedały i napęd 4x4. Wyświetlacz Susmic pokazuje `-.--`.

Diagnostyka powinna rozpocząć się od zmierzenia prądu (mA, a nie V) na elektrozaworze proporcjonalnym do jazdy do przodu, zarówno na biegu jałowym, jak i przy pełnym załączeniu jazdy do przodu. Jeśli pomiary są w normie, można spróbować zamienić miejscami grube węże hydrauliczne (oba) i sprawdzić, czy sytuacja się odwróci. Zauważono, że przy włączeniu jazdy do przodu występuje silny szum na grubych przewodach hydraulicznych między przednimi kołami, czego nie ma przy jeździe do tyłu. Do przodu wózek rusza dopiero po dodaniu minimum połowy gazu, podczas gdy do tyłu rusza od razu, nawet bez dodawania gazu. Problem z pomiarem prądu na elektrozaworach polegał na tym, że po wypięciu wtyczki nic nie pokazywało, a po podpięciu miernik odcinał prąd do elektrozaworu, wymagając ponownego uruchomienia silnika. Naprawiony czujnik (przerwany przewód) usunął błąd, ale nie zmienił problemu z jazdą do przodu.

Główne typy awarii wózków widłowych i ich konsekwencje

Usterki wózków widłowych można sklasyfikować w kilku głównych kategoriach, z których każda ma swoje charakterystyczne objawy, przyczyny i koszty naprawy:

1. Usterki hydrauliki

Hydraulika jest jednym z najbardziej obciążonych i narażonych na zużycie układów. Problemy z nią stanowią około 40-50% wszystkich zgłaszanych awarii. Dzieje się tak, ponieważ podnoszenie, opuszczanie oraz przesuw boczny realizowane są wyłącznie dzięki sprawnemu układowi przepływu oleju pod ciśnieniem. Do najczęstszych przyczyn należą:

• Zużyte uszczelniacze siłowników.
• Nieszczelności na przewodach.
• Mikropęknięcia na złączach.
• Degradacja oleju hydraulicznego, który traci lepkość, ulega pienieniu i traci właściwości smarne, pracując w temperaturze 70-90°C.

Charakterystyczne objawy: brak płynności podnoszenia (maszt szarpie, podnoszenie trwa dłużej, osprzęt zatrzymuje się w połowie zakresu), wycieki na siłownikach, w okolicy pompy lub kolektora rozdzielacza.

Koszt naprawy: Wymiana kompletu uszczelnień na siłownikach masztu to zwykle 800-1500 zł. Regeneracja pompy hydraulicznej może kosztować 2500-4500 zł.

Zapobieganie: Regularna wymiana oleju hydraulicznego raz na 1000-1500 godzin pracy i inspekcja przewodów co 6 miesięcy znacząco ogranicza ryzyko większości awarii.

2. Awarie elektryczne i elektroniczne

Wraz ze wzrostem popularności wózków elektrycznych, rośnie liczba problemów z instalacją elektryczną. Najczęstsze to:

• Awarie sterowników jazdy i podnoszenia.
• Uszkodzenia czujników położenia.
• Błędy komunikacji CAN.
• Zużycie styków i złączy.

W wózkach akumulatorowych klasycznych (kwasowo-ołowiowych) typowym problemem jest degradacja ogniw, objawiająca się znacznym spadkiem pojemności. W bateriach litowych coraz częściej pojawia się temat awarii systemów BMS, które blokują rozruch wózka, jeśli wykryją przegrzanie, niskie napięcie lub brak balansu między modułami.

Koszt naprawy: Sterowniki jazdy i podnoszenia w nowoczesnych wózkach kosztują od 1500 do nawet 9000 zł. Baterie Li-ion to koszt 30-55 tys. zł.

Zapobieganie: Systematyczna kontrola stanu przewodów, czyszczenie komory akumulatora, odpowiednie ładowanie baterii oraz coroczna diagnostyka sterowników.

3. Układ napędowy

Silniki wózków spalinowych mają stosunkowo długą żywotność, zależną od jakości serwisu i warunków pracy. Najczęstsze usterki pojawiają się w wózkach pracujących na LPG, narażonych na duże wahania temperatury. W układzie przeniesienia napędu kluczową rolę odgrywa skrzynia biegów.

Charakterystyczne objawy: Trudny rozruch, wahania obrotów, spadek mocy, nadmierne dymienie (modele dieslowskie). W przypadku skrzyni biegów: szarpnięcia przy zmianie kierunku jazdy, opóźniona reakcja na gaz, gubienie mocy pod obciążeniem.

Koszt naprawy: Regeneracja silnika to 6000-12 000 zł. Osprzęt jezdny (koła, opony, łożyska, hamulce) również wymaga systematycznej kontroli.

Zapobieganie: Regularny serwis silnika i skrzyni biegów, wymiana olejów i filtrów, kontrola stanu ogumienia i hamulców.

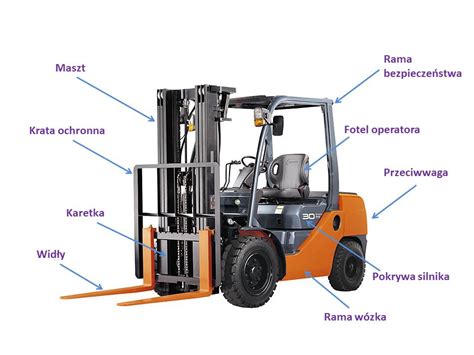

4. Maszt, karetka i osprzęt

Maszt jest jednym z kluczowych elementów roboczych. Awarie wynikają zarówno ze zużycia eksploatacyjnego, jak i błędów operatorów (szybkie manewry, nadmierne obciążenie, nieprawidłowe wyjeżdżanie na rampy).

Charakterystyczne objawy: „Maszt nie podnosi do końca” (zazwyczaj wynik niskiego ciśnienia hydraulicznego i zużycia łańcuchów). Wózki z dodatkowymi osprzętami są bardziej podatne na nieszczelności i zużycie przewodów elastycznych.

Zapobieganie: Kontrola masztu, rolek i łańcuchów, unikanie przeciążenia i nieprawidłowych manewrów.

Zapobieganie awariom i bezpieczeństwo pracy

Zapobieganie awariom wózków widłowych jest równie ważne, jak umiejętność radzenia sobie z nimi, gdy już wystąpią. Regularne kontrole i konserwacja chronią silnik, układ hydrauliczny oraz podzespoły elektroniczne przed kosztownymi usterkami. Właściwa profilaktyka to klucz do wydłużenia żywotności pojazdu. Koszt przeglądu podstawowego wynosi od 350 do 650 zł, rozszerzonego 900-1500 zł.

• Regularne przeglądy i konserwacja: Systematyczne przeglądy techniczne i konserwacja są niezbędne do wykrywania i naprawiania drobnych usterek, zanim przerodzą się w poważne problemy.
• Szkolenie operatorów: Przeszkoleni operatorzy są w stanie lepiej dbać o wózki widłowe i unikać działań, które mogą prowadzić do awarii. Szkolenie operatorów w zakresie bezpiecznego i efektywnego użytkowania wózków widłowych jest niezbędne.
• Używanie zgodnie z przeznaczeniem: Przeciążanie wózka widłowego lub używanie go w niewłaściwy sposób znacząco zwiększa ryzyko awarii.
• Przestrzeganie zasad BHP: Zawsze przestrzegaj standardowych procedur bezpieczeństwa przy pracy z wózkiem widłowym. Unikanie przeciążenia wózka widłowego może prowadzić do utraty stabilności i wypadków.
• Kontrola warunków pracy i zapewnienie widoczności: Upewnij się, że obszar pracy jest odpowiednio zorganizowany i wolny od przeszkód. W miejscach, gdzie pracują wózki widłowe, ważne jest, aby zarówno operatorzy, jak i piesi byli dobrze widoczni.

Najlepszym sposobem na uniknięcie kosztownych napraw i nieplanowanych przestojów jest utrzymanie pełnej historii serwisowej, planowe wymiany płynów, regularna diagnostyka sterowników oraz systematyczna kontrola masztu, rolek i łańcuchów. Wdrożenie procedur codziennej kontroli, połączonych z raportowaniem stanu technicznego przez operatorów, pozwala ograniczyć koszty napraw o 20-35%, ponieważ większość usterek rozwija się stopniowo.

Kiedy skorzystać z pomocy specjalistów?

Choć wiele problemów z wózkiem widłowym można rozwiązać samodzielnie, istnieją sytuacje, które wymagają interwencji profesjonalnego serwisu. Zgodnie z polskimi przepisami, za naprawy odpowiedzialne są osoby posiadające stosowne uprawnienia oraz doświadczenie w zakresie budowy i eksploatacji wózków widłowych. Wybór odpowiedniego serwisu jest kluczowy. Zaleca się wybieranie autoryzowanych serwisów, które mają doświadczenie w pracy z konkretnym modelem lub marką wózka widłowego. W przypadku poważnej awarii wózka widłowego, nie ryzykuj amatorskich prób naprawy. W razie wątpliwości najlepiej skorzystać z pomocy doświadczonych specjalistów, którzy przeprowadzą rzetelną diagnostykę.
