Wózek jezdniowy, którego dokładna nazwa używana przez Urząd Dozoru Technicznego (UDT) to wózek jezdniowy podnośnikowy z mechanicznym napędem podnoszenia, jest kluczowym urządzeniem w transporcie bliskim i magazynowaniu. Charakteryzuje się przymocowanymi widłami, które służą do manipulowania ładunkami. Dodatkowe urządzenia są przystosowane do podnoszenia ładunków paletyzowanych lub niespaletyzowanych, na wysokość umożliwiającą składowanie, układanie w gniazdach lub podejmowanie z nich.
Nazwa "wózek widłowy" jest terminem potocznym, który zazwyczaj odnosi się do konkretnego rodzaju wózka jezdniowego, wyposażonego w widły. Wózki jezdniowe to kołowe pojazdy mechaniczne o napędzie silnikowym, przystosowane do przewozu materiałów o znacznej masie, stosowane w transporcie bliskim i magazynowaniu. Używane są głównie do prac rozładunkowych w magazynach, portach czy fabrykach.
Wózki jezdniowe podnośnikowe pojawiły się w latach 20. XX wieku, a ich konstrukcję cechowały widły, wykonane z jednolitego kawałka stali o kształcie litery „L” każda, poruszane w pionie za pomocą łańcucha. Należy zaznaczyć, że widły to jedynie najczęściej występujący rodzaj osprzętu wózków jezdniowych. Możliwe jest też używanie chwytników przystosowanych do transportu.
Wszystkie wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia podlegają dozorowi technicznemu. Podstawą prawną dla tego wymogu jest Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu, wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym, oraz Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r.
Warto podkreślić, że wózki, które nie posiadają mechanizmu podnoszenia (np. wózki unoszące, pchające, ciągnikowe), nie podlegają przepisom o dozorze technicznym. Przez napęd mechaniczny należy rozumieć wszelkie rodzaje napędu (spalinowy, elektryczny, hydrauliczny) nie wymagające bezpośredniego działania siły mięśni ludzkich podczas wykonywania czynności podnoszenia ładunku.
Rodzaje wózków jezdniowych ze względu na napęd
Klasyfikacja wózków widłowych według napędów pozwala na wskazanie, w jakich warunkach i miejscach poszczególne rodzaje wózków mogą być bezpiecznie i efektywnie stosowane. Kluczową kwestią jest generowanie spalin.
Napęd Diesla
Wózki widłowe z silnikiem Diesla charakteryzują się największym poziomem zanieczyszczeń i dlatego używane są w zasadzie wyłącznie na zewnątrz. W pomieszczeniach mogłyby stanowić poważne zagrożenie dla operatorów, osób postronnych oraz przechowywanych towarów. Doskonale sprawdzają się na placach budowy, w miejscach przeładunkowych oraz na otwartych składowiskach. Ich zaletą jest krótki czas tankowania, co sprawia, że są teoretycznie zawsze gotowe do pracy. Ze względu na dużą emisję spalin, nie powinny być wykorzystywane wewnątrz budynków.
Napęd gazowy (LPG)
Wózki widłowe na gaz (najczęściej zasilane gazem płynnym LPG) zaliczane są do urządzeń spalinowych. Spaliny są w tym przypadku znacznie czystsze i mniej szkodliwe. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale również w pomieszczeniach, pod warunkiem zapewnienia bardzo dobrej wentylacji i ciągłej wymiany powietrza. Istotna jest także stała kontrola użytkowanych butli z gazem. Urządzenia te często wyróżnia niższa cena zakupu w porównaniu do wózków z napędem Diesla. Dzięki mniejszej emisyjności, przy stosowaniu odpowiednich filtrów, mogą być eksploatowane wewnątrz budynków.
Napęd akumulatorowy (elektryczny)
Elektryczne wózki widłowe to pojazdy na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, niezależnie od rodzaju zastosowanej wentylacji. Wózki akumulatorowe pracują niezwykle cicho, co wpływa na komfort operatora. Wózki elektryczne mogą być wyposażone w dwa rodzaje baterii:
- Baterie kwasowo-ołowiowe (starszego typu): Wymagają częstego serwisowania, specjalnego stanowiska do ładowania, a sam proces ładowania trwa około 8-10 godzin. Akumulatorownie, czyli miejsca ładowania baterii trakcyjnych, muszą być odpowiednio wentylowane.
- Baterie litowo-jonowe (nowego typu): Oferują znaczące korzyści dla użytkownika. Ładowanie tych baterii nie wymaga tak specjalnych warunków jak w przypadku baterii kwasowo-ołowiowych.
Wózki elektryczne, w porównaniu do spalinowych, zapewniają większy komfort pracy operatorowi i jego otoczeniu dzięki cichej pracy i braku wibracji. Na rynku dostępne są modele przystosowane wyłącznie do pracy wewnątrz hal magazynowych, a także takie, które mogą być eksploatowane na zewnątrz podczas opadów atmosferycznych.
Rodzaje wózków widłowych ze względu na konstrukcję i przeznaczenie
Omówienie podziału wózków widłowych ze względu na sposób zasilania uzupełnia analiza budowy i przeznaczenia tych urządzeń.

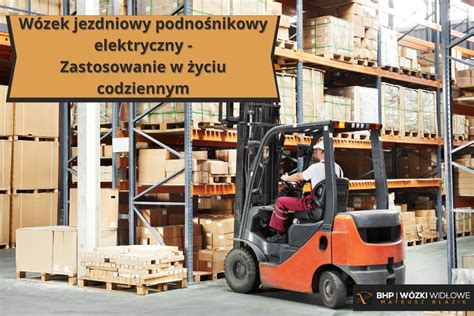

Wózki widłowe unoszące i podnośnikowe
Wózki widłowe unoszące umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł. Modele te świetnie sprawdzają się do obsługi ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Wózek unoszący to rodzaj wózka używany przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na przykład na posadzce.
Jeśli coś ma zostać umieszczone w regałach, używa się w tym celu zwykle wózków podnośnikowych (zwanych też masztowymi). Wózek jezdniowy podnośnikowy musi być odpowiednio dobrany do zadań pod względem konkretnych parametrów technicznych, takich jak maksymalny udźwig i wysokość podnoszenia. Wózki podnośnikowe sprawdzą się przy niskich i średnich regałach, do wysokich zaś dedykowane są inne typy urządzeń.

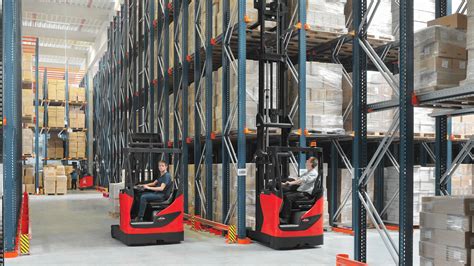

Wózki wysokiego składowania
Jak sama nazwa wskazuje, wózki wysokiego składowania są wykorzystywane w magazynach wysokiego składowania. Pozwalają efektywnie wykorzystać wysokie regały do składowania towaru. Wszystko za sprawą odpowiednio zaprojektowanych masztów i systemów gwarantujących nie tylko wysoką sprawność, ale też pełne zabezpieczenie ładunku. Wózki te są także znane jako wózki boczne lub reach-truck. Ten rodzaj wózka widłowego charakteryzuje się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy.
Wózki wysokiego składowania umożliwiają podnoszenie ładunku na wysokość powyżej 10 metrów. Wyróżnia je niższa waga od pozostałych wózków, możliwość pracy w węższych korytarzach roboczych, co przekłada się na większą wydajność. Minusem jest stosunkowo wysoki koszt zakupu.
Wózki do kompletacji pionowej i poziomej
Te specjalistyczne wózki przeznaczone są do procesu przygotowywania zamówień, a także zbierania i łączenia poszczególnych towarów. Występują w wielu wersjach, zróżnicowanych między innymi pod względem wysokości podnoszenia.
Systemowe wózki widłowe
Innym typem wózków pracujących także w wysokich regałach są tak zwane wózki systemowe. Mogą pracować na znacznych wysokościach, sięgających kilkunastu metrów. Podział wózków systemowych można przeprowadzić m.in. ze względu na umiejscowienie kabiny operatora - na dole (man down) lub na górze (man up).
Wśród wózków systemowych można wyróżnić:
- Wózki widłowe wielokierunkowe, np. trójstronne: Głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze.
- Wózki widłowe dwustronne: Widły są teleskopowe i montowane na tzw. wózku podnoszącym. Dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu.
Wózki widłowe podnośnikowe (Rodzaj II)
Ten typ wózków widłowych został zaprojektowany do podnoszenia zwłaszcza ciężkich ładunków, takich jak beczki, maszyny robocze czy materiały budowlane. Idealnym środowiskiem roboczym dla wózka podnośnikowego są wszelkiego rodzaju hale produkcyjne czy magazyny. Wyróżniają się niewielkimi rozmiarami oraz licznymi sposobami wykonywania manewrów. Można dokonać wewnętrznego podziału na modele z operatorem pieszym oraz modele z operatorem siedzącym.
Wózki widłowe unoszące operatora i ładunek (Rodzaj III)
W odróżnieniu od wózków podnośnikowych, które transportują na pewne wysokości, te wózki przeznaczone są do transportu naziemnego. Doskonale sprawdzą się podczas dostaw oraz przewożenia towaru na terenie magazynu, hali czy dużego sklepu. Ze względu na napęd wyróżnia się:
- Wózki jezdniowe unoszące z napędem elektrycznym - wyposażone w silnik elektryczny.
- Wózki unoszące ręczne - napędzane siłą ludzkich mięśni.
Ze względu na konstrukcję można wyróżnić:
- Wózki widłowe unoszące z dyszlem.
- Wózki widłowe unoszące z platformą.
- Wózki widłowe unoszące z kabiną lub fotelem.
Głównym przeznaczeniem wózków unoszących jest transport ładunków na obszarach wielkopowierzchniowych w pełnej wygodzie dla operatora. Konstrukcja tego typu wózka może zawierać mechanizm umożliwiający podnoszenie ładunku, jednak według przepisów polskiego prawa, maksymalna wysokość podnoszenia wynosi zaledwie 30 cm.

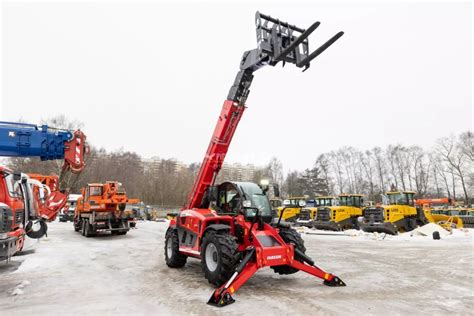

Wózki widłowe o zmiennym wysięgu lub ładowarki teleskopowe (Rodzaj IV)
Ładowarki teleskopowe to wózki podnośnikowe o zmiennym wysięgu. Maszynę wyróżniają większe rozmiary, masa i udźwig. Ten rodzaj wózka widłowego sprawdza się w charakterystycznych branżach, takich jak remontowo-budowlana, rolnicza, przemysłowa, budowlana, portowa i kolejowa. Ładowarka teleskopowa służy do montażu sprzętu roboczego, rozładunku materiałów za pomocą wideł paletowych, transportowania materiałów. Istotnym elementem jest wysięgnik wyposażony w platformę roboczą dla operatorów.
Zmienny wysięg umożliwia podnoszenie ciężkich ładunków nawet do 22 ton na wysokość od 2 do około 30 metrów. Posiadają napęd na 4 koła, co umożliwia efektywną pracę na problematycznym podłożu. Maszyna idealnie sprawdza się podczas przewozu ziemi czy elementów betonowych. Jest niezwykle pomocna przy załadunku i rozładunku palet. Jej wielofunkcyjność jest doceniona zwłaszcza w sektorze rolniczym - można do niej przyczepić sprzęt przeznaczony do prac rolniczych, pełniąc zimą funkcję pługa śnieżnego, a latem kosiarki.
Sterowanie i parametry techniczne wózków widłowych
Sterowanie wózkiem widłowym obejmuje sterowanie układem jezdnym (ruchem wózka) oraz sterowanie masztem i widłami. Najczęściej wyróżnia się trzy podstawowe ruchy sterowania masztem i widłami:
- Ruch podnoszenia i opuszczania wideł.
- Ruch przechylania masztu do siebie i od siebie.
- Ruch przesuwania karetki z widłami na boki (w prawą lub lewą stronę).
Możliwa jest również zmiana rozstawu wideł (pozycjonowanie).
Urządzenia sterujące ruchem wózka są podobne do samochodowych - występują kierownica oraz pedały gazu i hamulca, często też sprzęgło. W większości wózków są jedynie dwa biegi (przełożenia) - wolny i szybszy, dotyczące obu kierunków jazdy (naprzód i wstecz).
Prowadzenie wózka różni się znacznie od prowadzenia samochodu. Wózek widłowy jest zwrotniejszy, a promień skrętu jest zdecydowanie mniejszy. Przy kierowaniu wózkiem trzeba również pamiętać o środku ciężkości obciążonego wózka.
Prawidłowy załadunek: Ładunek (najczęściej na palecie) powinno się umieścić na wyprostowanych widłach (równoległych do podłoża), następnie podnieść go na około 30 cm nad podłoże i nachylić maszt w kierunku do operatora.

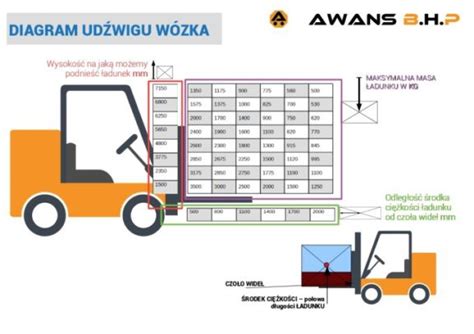

Udźwig wózka widłowego wynosi, zależnie od typu, od kilkuset kilogramów do ponad 5 ton. Podstawowe parametry techniczne wózka widłowego są umieszczane na tabliczce znamionowej przez producenta. Każdy model wózka powinien być wyposażony w diagram udźwigu uwzględniający wysokość podnoszenia ładunku i położenie środka ciężkości na widłach. Przy podniesionym ładunku wózek jest niestabilny i należy kontrolować położenie środka ciężkości, by nie dopuścić do przewrócenia się wózka.
Maszty wózków widłowych:
- Maszt typu Standard: Wraz z podnoszeniem wideł podnosi się również rama masztu, co zwiększa całkowitą wysokość wózka.
- Maszt Duplex: Posiada funkcję wolnego skoku wideł. Oznacza to, że do pewnej wysokości, mimo podnoszenia wideł, żadna sekcja masztu nie wysuwa się ponad górny obrys masztu.
- Maszt Triplex: Podobnie jak maszt typu Duplex, również posiada funkcję wolnego skoku wideł.
Uprawnienia i bezpieczeństwo
Do obsługi wózka widłowego konieczne jest posiadanie odpowiednich uprawnień. Szkolenia z zakresu obsługi urządzeń transportu bliskiego prowadzą ośrodki szkolenia zawodowego. Według rozporządzenia, każda osoba obsługująca wózek widłowy musi posiadać odpowiednie uprawnienia wydane przez Urząd Dozoru Technicznego (UDT) po zdaniu egzaminu.
Należy pamiętać o tym, że bezpieczeństwo jest bardzo istotne. Przy przenoszeniu ciężkiego towaru liczy się umiejętne rozłożenie środka ciężkości. Nieuwaga kierowcy lub przypadek mogą spowodować wypadek, który będzie miał konsekwencje finansowe i zdrowotne.
Na co zwrócić uwagę przy wyborze wózka jezdniowego?
Przy zakupie lub wynajmie wózka widłowego warto zwrócić uwagę na wiele aspektów:
- Określenie zadań: Do jakich celów wózek będzie przeznaczony.
- Marka wózka: Renomowani producenci często oferują lepszą jakość i niezawodność.
- Gwarancja sprzedawcy: Długość i zakres gwarancji.
- Przebieg wózka: W przypadku zakupu lub wynajmu wózka używanego.
- Ogólny stan techniczny: Dokładne sprawdzenie stanu maszyny.
- Ważne badania UDT: Upewnienie się, że wózek posiada aktualne badania Urzędu Dozoru Technicznego.
Firma oferująca sprzedaż maszyn specjalizuje się w wózkach jezdniowych, oferując szeroką gamę nowych wózków widłowych, zarówno spalinowych (z napędem diesla lub LPG), jak i elektrycznych (z baterią litowo-jonową). W ofercie znajdują się również akcesoria do wózków. Firma zachęca do kontaktu z przedstawicielem w celu dobrania odpowiedniego sprzętu.
Wózki jezdniowe to urządzenia wykorzystywane przede wszystkim w transporcie wewnętrznym, tam gdzie siła ludzkich mięśni może okazać się niewystarczająca. Coraz więcej firm decyduje się na ich zakup.
Wózki widłowe zasilane olejem napędowym są przede wszystkim przeznaczone do zadań poza halami magazynowymi, w niemal każdych warunkach atmosferycznych. Wózki widłowe z napędem gazowym mogą być eksploatowane wewnątrz budynków przy odpowiedniej wentylacji. Elektryczne wózki widłowe zapewniają komfort pracy operatorowi oraz jego otoczeniu, pracując cicho i bez wibracji.
Wózek jezdniowy z większości przypadków ma możliwość poruszania się w dwóch kierunkach - przód i tył - i zazwyczaj posiada tylko dwa biegi. Prowadzenie takiego wózka nie jest trudne, ale wymaga dużej dokładności.
