Wózek widłowy jezdniowy: wymagane wymiary jezdni i zasady bezpiecznej eksploatacji

Wózki widłowe to kluczowe urządzenia w logistyce wewnętrznej, niezbędne do sprawnego transportu, rozładunku i składowania towarów w magazynach, halach produkcyjnych, centrach logistycznych oraz na placach budowy. Ich efektywność i bezpieczeństwo w dużej mierze zależą od odpowiedniego doboru do warunków pracy oraz prawidłowej organizacji przestrzeni magazynowej, w tym wymiarów dróg transportowych. Kompaktowe wymiary wózków widłowych od początku były fundamentem ich użyteczności, umożliwiając pracę w warunkach niedostępnych dla większych maszyn, takich jak ładowarki teleskopowe. Odpowiedni dobór modelu ma kluczowe znaczenie, ponieważ wpływa nie tylko na wydajność pracy, ale także na bezpieczeństwo i koszty eksploatacji.

W dzisiejszych czasach wózki widłowe są niezbędne do przemieszczania towarów, rozładunku bądź przewożenia ich po terenie magazynu lub hali produkcyjnej. Projektując magazyn albo planując zakup wózka widłowego, należy zapoznać się z jego wymiarami i stworzyć odpowiednie warunki do pracy, gdyż wózek będzie bezużyteczny w magazynie, po którym nie może jeździć.

Wymiary dróg transportowych i przestrzeni magazynowej

Przepisy i normy regulujące wymiary

W Polsce nie ma specjalnych przepisów określających wymiary przestrzeni między regałami w magazynach, w których poruszają się wózki widłowe. Jeżeli przestrzeń między regałami potraktujemy jako drogę transportową, zastosowanie ma przepis § 4 ust. 2 rozporządzenia MPiPS z 26.9.1997 w sprawie ogólnych przepisów bhp (tj. Dz.U. z 2003 r. Nr 196. poz. 1650), który brzmi: „Drogi i przejścia powinny posiadać wymiary odpowiednie do liczby potencjalnych użytkowników oraz rodzajów i wielkości stosowanych urządzeń transportowych i przemieszczanych ładunków”. Minimalne wymiary dróg i przejść określają Polskie Normy.

Polskie Normy i wytyczne projektowania

W PN-M-78010:1968 „Transport wewnętrzny. Drogi i otwory drzwiowe. Wytyczne projektowania” podano wytyczne do projektowania m.in. dróg transportowych w budynkach magazynowych. Dla silnikowych pojazdów transportowych poruszających się w ruchu jednostronnym (bez równoczesnego ruchu pieszego i innych środków transportu) minimalna szerokość drogi na odcinkach prostych powinna wynosić:

• B = a + 60 cm, gdzie "a" to szerokość środka transportowego, ewentualnie, gdy wózek przewozi ładunek szerszy niż wózek, przyjmuje się szerokość ładunku. Szerokość drogi B nie powinna być jednak mniejsza niż 120 cm.

Gdy pomiędzy regałami mogą poruszać się w tym samym czasie piesi, to szerokość B powinna wynosić co najmniej:

• B = a + 100 cm.

Minimalny 50-centymetrowy odstęp między wózkiem a regałem, jako odległość bezpieczna dla ciała ludzkiego (w przypadku pojawienia się człowieka między regałami), wynika również z treści polskiej normy PN-EN 349+A1:2012 „Maszyny. Bezpieczeństwo. Minimalne odległości w celu uniknięcia zgniecenia części ciała ludzkiego”.

Z tego powodu powstała norma EN 15635, która reguluje zasady projektowania magazynu w zależności od rozmiarów wózka. Bierze ona pod uwagę rozmiary wózka widłowego i pomaga stworzyć dla niego budynek "tworzony na miarę".

Wpływ osprzętu na wymiary i wagę wózka

Wózki widłowe mogą pełnić wiele funkcji, potrzebują do tego odpowiedni osprzęt, który często zmienia ich rzeczywiste wymiary. Szerokość wózka widłowego znacznie zmienia się po zastosowaniu obciążników albo pługa śnieżnego, długość natomiast przy stosowaniu nakładek przedłużających widły. Te dodatki zmieniają również wagę pojazdu. Przed zakupem osprzętu wózka widłowego, trzeba więc sprawdzić, czy wózek będzie mógł z nim funkcjonować w istniejącej przestrzeni.

Rodzaje wózków widłowych i ich zastosowanie

Wózki widłowe to potoczna nazwa dla wózków jezdniowych podnośnikowych. Tym terminem określane są kołowe pojazdy mechaniczne o napędzie silnikowym lub elektrycznym, przystosowane do transportowania i rozładunku materiałów. Na rynku dostępnych jest wiele typów wózków widłowych, a każdy z nich sprawdza się w innych warunkach. Poniżej przedstawiamy najpopularniejsze rozwiązania wraz z ich zastosowaniami, zaletami i ograniczeniami.

Klasyfikacja wózków jezdniowych

Wśród wózków jezdniowych dominującą grupą są wózki jezdniowe podnośnikowe, które służą przede wszystkim do podnoszenia ładunku, przenoszenia, składowania, układania w stosy, układania w gniazdach, obracania przy pomocy wideł lub innego osprzętu do manipulacji ładunkiem.

Wózki jezdniowe niepodlegające pod dozór techniczny (niebędące urządzeniami UTB):

• Wózki platformowe (naładowne) - posiadają stałą platformę do przewożenia ładunków w transporcie wewnątrz zakładowym. Ich główny parametr to ładowność.
• Wózki ciągnikowe (ciągnące/pchające) - służące do przeciągania/pchania podczepionych do nich pojazdów lub przyczep. Ich główny parametr to siła uciągu.
• Wózki unoszące - służące do uniesienia określonego ładunku tylko na określoną niewielką wysokość, aby go przemieścić z jednego miejsca na drugie. Ich główny parametr to udźwig. Wózki unoszące operatora i ładunek doskonale sprawdzą się podczas dostaw oraz przewożenia towaru na terenie magazynu, hali oraz dużego sklepu. W konstrukcji tego typu wózka można odnaleźć także mechanizm, który umożliwia podnoszenie ładunku, jednak, według przepisów polskiego prawa, maksymalna wysokość wynosi zaledwie 30 cm.

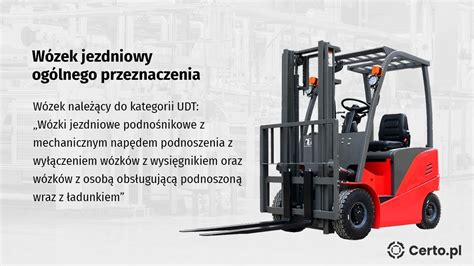

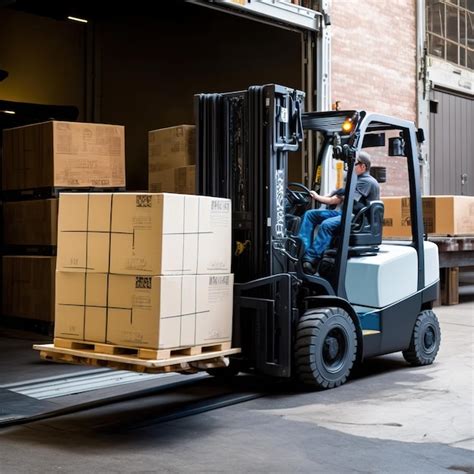

Wózki jezdniowe podnośnikowe (wózki widłowe lub widlaki) należące do grupy UTB, czyli podlegające pod dozór techniczny:

• Wózki podnośnikowe czołowe - gdzie ładunek podnoszony z przodu wózka równoważy się z masą wózka.
• Wózki podnośnikowe z masztem wewnętrznym nieobejmującym ładunku.
• Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym).
• Wózki podnośnikowe widłowe z masztem wewnętrznym.
• Wózki podnośnikowe platformowe z masztem wewnętrznym.
• Wózki podnośnikowe boczne (jednostronne i dwustronne).
• Wózki podnośnikowe czołowo - boczne (obustronne - dostosowane do pobierania i składowania ładunku z obu stron kierunku jazdy).
• Wózki podnośnikowe bramowe (rama i element podnoszący obejmują ładunek w trakcie podnoszenia, przemieszczania i składowania).
• Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek specjalizowany - zwany też wózkiem kompletacyjnym). Jest to urządzenie elektryczne, które umożliwia podnoszenie, przemieszczanie, ale i obracanie ładunku poprzez wysunięcie masztu. Cała praca tego rodzaju wózka polega na tym, że maszt jest przesuwany w kierunku środka ciężkości maszyny. Wyróżnia je niższa od pozostałych waga, mogą pracować w węższych korytarzach roboczych, a przez to zapewniają większą wydajność. Główne miejsce pracy to magazyny, gdzie za pomocą tego urządzenia w łatwy i szybki sposób można ściągać i podnosić ładunki na wysokość powyżej 10 m. Wózki wysokiego składowania to spory wydatek dla każdego pracodawcy.
• Wózki podnośnikowe o zmiennym wysięgu (ładowarki teleskopowe) - charakteryzują się większymi rozmiarami, masą i udźwigiem. Sprawdzają się w branżach remontowo-budowlanej, rolniczej, przemysłowej, budowniczej, portowej i kolejowej. Służą do montażu sprzętu roboczego, rozładunku materiałów za pomocą wideł paletowych, transportowania materiałów. Istotnym elementem jest także wysięgnik wyposażony w platformę roboczą dla operatorów. Zmienny wysięg umożliwia podnoszenie ciężkiego ładunku nawet do 22 ton na wysokość od 2 do ok. 30 m. Posiadają napęd na 4 koła, co umożliwia efektywną pracę na problematycznym podłożu. Ich wielofunkcyjność jest doceniana, zwłaszcza w sektorze rolniczym, gdzie mogą pełnić funkcje pługu śnieżnego czy kosiarki.

Rodzaje wózków widłowych w zależności od napędu

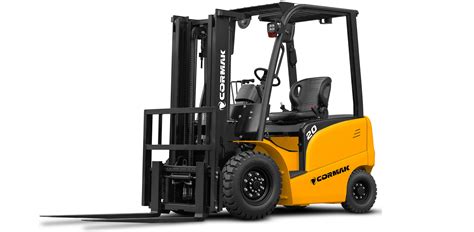

• Wózki z napędem elektrycznym (z sieci, akumulatora) - cenione w halach magazynowych, centrach logistycznych i chłodniach. Pracują niemal bezgłośnie i nie emitują spalin. Są ekologiczne, mają niższe koszty eksploatacji w dłuższej perspektywie, ale wymagają regularnego ładowania akumulatorów i mają mniejszą wydajność przy pracy ciągłej na dużych powierzchniach.
• Wózki z napędem spalinowym (LPG, benzyna, diesel) - najczęściej wybierane do pracy na zewnątrz. Zapewniają dużą moc, co pozwala na obsługę ciężkich ładunków i pracę w trudnych warunkach terenowych. Charakteryzują się wysoką wydajnością i dużym udźwigiem, możliwością pracy przez wiele godzin bez ładowania akumulatora oraz odpornością na warunki atmosferyczne. Ich ograniczenia to emisja spalin, co uniemożliwia stosowanie w zamkniętych halach bez odpowiedniej wentylacji, oraz wyższe koszty paliwa i serwisowania.
• Wózki z innym napędem.

Rodzaje wózków widłowych ze względu na sposób kierowania

• Wózki prowadzone - operator prowadzi wózek. Najprostszy i najtańszy rodzaj wózków widłowych, przeznaczony głównie do transportu palet na krótkich dystansach. Obsługiwany ręcznie lub elektrycznie wspomagany. Niskie koszty zakupu i eksploatacji, łatwość obsługi bez specjalistycznych uprawnień, kompaktowe rozmiary, idealne do małych magazynów i sklepów. Ograniczony udźwig i wysokość podnoszenia, brak możliwości pracy w trudnych warunkach.
• Wózki podestowe - operator kieruje wózkiem stojąc na podeście znajdującym się na wózku.
• Wózki z fotelem dla kierowcy - operator kieruje wózkiem siedząc na fotelu znajdującym się na wózku.
• Wózki zdalnie kierowane - wózek sterowany przez system automatyki.

Parametry techniczne wózka podnośnikowego

Wybór odpowiedniego wózka widłowego nie powinien być przypadkowy. Sprzęt musi być dopasowany do warunków pracy, rodzaju transportowanych towarów oraz budżetu. Przed i w trakcie zakupu klienci często pytają o szczegóły dotyczące budowy wózka widłowego - jego wymiary, wagę czy zakres wysokości podnoszenia. Informacje te są istotne i przydają się szczególnie w przypadku wyznaczania dróg transportowych, czy szacowania wytrzymałości podłoża w magazynie. Poniżej znajdziesz trzy kluczowe aspekty, które należy przeanalizować przed zakupem lub wynajmem.

Kluczowe parametry

• Udźwig nominalny wózka Q [kg] - największa dopuszczalna masa ładunku, jaką wózek może podnieść na wysokość do 3300 mm, przy odległości środka ciężkości ładunku od czoła wideł określonej dla danego udźwigu nominalnego. Każdy model wózka powinien być wyposażony w diagram udźwigu, uwzględniający wysokość podnoszenia ładunku i położenie środka ciężkości na widłach.
• Odległość środka ciężkości ładunku od czoła wideł C [mm].
• Prędkość jazdy z/bez ładunku [m/s].
• Prędkość podnoszenia z/bez ładunku [m/s].
• Prędkość opuszczania z/bez ładunku [m/s].
• Zdolność pokonywania wzniesień z/bez ładunku %.
• Wysokość podnoszenia H [mm] - odległość, na jaką wózek może podnieść ładunek, mierzona przy pionowo ustawionym mechanizmie podnoszenia od podłoża do górnej powierzchni poziomej wideł.
• Wysokość swobodnego podnoszenia h [mm] - wysokość, na którą można podnieść widły bez zmiany wysokości masztu.

Wymiary wózka

• Wysokość masztu w stanie złożonym h1 [mm].
• Wysokość wózka z najwyżej wysuniętym masztem h4 [mm].
• Wysokość wózka ze złożonym masztem h5 [mm].
• Kąt wychylenia masztu do przodu α [°].
• Kąt wychylenia masztu do tyłu ß [°].
• Odstęp osi kół y [mm].
• Szerokość wózka b [mm].
• Promień skrętu R [mm].
• Nacisk osi dla wózka z/bez ładunku na przód/tył [kg].
• Długość całkowita L [mm] - od końca wideł do tylnej krawędzi przeciwwagi.

Waga wózka

Ciężko wymienić każdy wózek widłowy i przytoczyć jego dokładne rozmiary, jest to kwestia, którą każdy zainteresowany powinien sam zbadać, dlatego że jest ich po prostu za dużo i nie każdy z nich ma takie same gabaryty. Tak samo jak rozmiar, ciężko podać konkretne wagi dla konkretnego rodzaju wózka widłowego. Zależy to od zbyt wielu czynników, nawet w przypadku wózków z podobnymi parametrami, takimi jak udźwig wózka widłowego czy wymiary, waga będzie się różnić w zależności od wyposażenia, czy producenta wózka widłowego. Waga wózka ma znaczenie, dlatego że jej znajomość pozwoli stworzyć dla niego odpowiednie warunki, takie jak np. wytrzymałość podłoża w magazynie. Wózki z maksymalnym dopuszczalnym obciążeniem bardzo często sięgają 10 ton, a te większe czasami nawet tę wartość przekraczają, dlatego jeżdżenie nimi po nieprzystosowanej nawierzchni, może się skończyć szybką koniecznością remontu.

• Masa własna - waga wózka z wyposażeniem i osprzętem, ale bez ładunku, bez operatora i bez źródła zasilania, akumulatora/paliwa.
• Masa robocza - masa własna plus źródło zasilania, akumulatory/paliwo, bez ładunku i bez operatora.

Bezpieczeństwo eksploatacji wózków widłowych

Praca z wózkami widłowymi wiąże się z dużą odpowiedzialnością. Sprzęt ten ułatwia codzienną logistykę, ale niewłaściwe użytkowanie może prowadzić do poważnych wypadków. Dlatego przepisy BHP i odpowiednie szkolenia są kluczowe dla zapewnienia bezpieczeństwa operatorów i osób znajdujących się w otoczeniu. Według danych Państwowej Inspekcji Pracy, wózki widłowe należą do urządzeń generujących jedne z najczęstszych wypadków w logistyce i magazynach. W 2023 roku ponad 15% wszystkich wypadków przy pracy w sektorze magazynowym wiązało się z nieprawidłowym użytkowaniem wózków.

Uprawnienia i szkolenia

Do prowadzenia wózków widłowych w Polsce wymagane są uprawnienia wydawane przez Urząd Dozoru Technicznego (UDT). Jedynym sposobem na uzyskanie uprawnień do obsługi wózków widłowych oraz zostanie ich operatorem jest odbycie odpowiedniego kursu oraz uzyskanie pozytywnego wyniku z egzaminu. Wyróżnia się trzy kategorie:

• I WJO - wszystkie typy wózków jezdniowych, w tym specjalizowane.
• II WJO - wózki jezdniowe prowadzone i podnośnikowe z operatorem siedzącym lub stojącym. Najbardziej uniwersalne, pozwalają obsługiwać większość wózków używanych w magazynach i logistyce.
• III WJO - najprostsze wózki prowadzone ręcznie, np. paleciaki.

Szkolenia obejmują zarówno część teoretyczną (przepisy, zasady bezpieczeństwa), jak i praktyczną (manewry, obsługa ładunku). Aby operator mógł rozpocząć prace przy użyciu wózka jezdniowego, musi być przede wszystkim przeszkolony w zakresie bezpieczeństwa i higieny pracy podczas szkolenia wstępnego lub okresowego. Ponadto musi okazać się orzeczeniem lekarskim wskazującym na brak przeciwwskazań zdrowotnych do wykonywania pracy na zajmowanym stanowisku, zatem operator wózka przechodzi profilaktyczne badania medycyny pracy.

Obowiązki operatora przed rozpoczęciem pracy

Przed dopuszczeniem do pracy operator wózka ma obowiązek zapoznać się z:

• instrukcją wózka jezdniowego w zakresie czynności powierzonych przez pracodawcę,
• ryzykiem zawodowym na zajmowanym stanowisku,
• instrukcją bezpieczeństwa prac transportowych.

Operator powinien również zapoznać się z zakresem zaplanowanej pracy i upewnić się, że wózek widłowy nie jest uszkodzony. Należy sprawdzić układ hydrauliczny, mechanizm podnoszenia i jazdy, koła i podwozie, panel sterowniczy, sygnalizację i oświetlenie oraz baterię akumulatorową. Bardzo istotne jest także sprawdzenie działania hamulców - zasadniczego i postojowego. Wszystkie wykryte usterki należy natychmiastowo zgłosić przełożonemu. Trzeba również sprawdzić stan techniczny wideł, pamiętając, że różnica grubości ich części pionowej i poziomej nie powinna być większa niż 10%.

Obowiązki pracodawcy

Szereg obowiązków związanych z dopuszczeniem wózka do eksploatacji ciąży również na pracodawcy. Przed rozpoczęciem pracy pracodawca zapewnia sprawdzenie stanu technicznego wózka, w szczególności:

• prawidłowości działania układu kierowniczego, hamulcowego i napędowego,
• mechanizmów podnoszenia oraz osprzętu roboczego,
• sprawności oświetlenia i sygnalizacji,
• prawidłowości działania urządzeń pomiarowo-kontrolnych oraz elementów i urządzeń zabezpieczających operatora wózka i osoby współuczestniczące w pracach transportowych.

W przypadku stwierdzenia wszelkich nieprawidłowości wyniki sprawdzenia należy odnotować w dokumentach eksploatacyjnych wózka jezdniowego. Należy jednak pamiętać, iż niedopuszczalne jest wykonywanie pracy przy użyciu niesprawnego wózka jezdniowego. Pracodawca ma obowiązek zapewnić pracownikowi instruktaż stanowiskowy, środki ochrony indywidualnej (np. kask, kamizelka odblaskowa) oraz bezpieczne warunki pracy - wyznaczone strefy ruchu, oznakowanie magazynu, kontrolę techniczną sprzętu.

Najważniejsze zasady BHP

• Przestrzeganie dopuszczalnych norm udźwigu.
• Na wózku nie wolno przewozić ładunków, które są niedostosowane do wymiarów platformy ładunkowej.
• Umocowanie ładunków nie może stwarzać zagrożeń wypadkowych.
• Ruch mechanizmu podnoszenia jest możliwy tylko po zatrzymaniu wózka.
• W trakcie jazdy mechanizm podnoszenia musi być maksymalnie wychylony do tyłu, a widły uniesione około 30 cm nad podłogą. Należy pamiętać o tym, że przy podniesionym ładunku wózek jest niestabilny i należy stale kontrolować położenie środka ciężkości, by nie dopuścić do przewrócenia się wózka.
• Obszar pracy wózka widłowego powinien zostać precyzyjnie wyznaczony i oznakowany.
• Wózkiem widłowym nie wolno holować innych pojazdów ani transportować za jego pomocą osób, jeżeli nie został on wyposażony w specjalną platformę.
• Operator nie powinien wychylać się poza obrys wózka, gwałtownie prowadzić pojazdu czy wjeżdżać na niezabezpieczone rampy.

Najczęstsze błędy operatorów

Mimo obowiązujących procedur, wypadki wciąż się zdarzają. Najczęściej wynikają z:

• przeciążania wózka - przekraczania dopuszczalnego udźwigu,
• zbyt szybkiej jazdy w magazynach i na placach,
• nieprawidłowego składowania ładunku (np. niestabilne palety),
• braku kontroli stanu technicznego pojazdu przed rozpoczęciem pracy,
• braku koncentracji - używania telefonu, rozmów podczas prowadzenia wózka.

Inż. Marek Nowak, ekspert ds. BHP, podkreśla: „Najczęstszą przyczyną zdarzeń jest rutyna operatorów. Pracownicy, którzy obsługują wózki od lat, często bagatelizują podstawowe zasady bezpieczeństwa. To właśnie dlatego regularne szkolenia okresowe i egzekwowanie procedur są tak ważne.”

Dozór techniczny i rejestracja wózków widłowych

Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia podlegają dozorowi technicznemu i w związku z tym muszą być poddawane regularnym badaniom technicznym, które przeprowadzane są przez inspektora UDT. Wózki, które nie posiadają mechanizmu podnoszenia (wózki unoszące, pchające, ciągnikowe) nie podlegają przepisom o dozorze technicznym.

Rejestracja w UDT

Koniecznością po zakupie wózka widłowego jest jego rejestracja w UDT, czyli w Urzędzie Dozoru Technicznego, który zajmuje się sprawdzaniem, czy urządzenia są poprawnie wykorzystywane oraz czy ich stan techniczny jest właściwy. Aby prawidłowo zarejestrować wózek widłowy, należy złożyć specjalnie do tego przeznaczony wniosek do Urzędu Dozoru Technicznego. Opisany wyżej proces jest procesem wstępnym przy rejestracji. Kolejnym etapem jest badanie techniczne pojazdu.

Badania techniczne

Każdy wózek widłowy dopuszczony do użytku powinien przechodzić wszelkie niezbędne badania w terminie. Od formy dozoru technicznego, jaką sprawuje nad pojazdami UDT, zależą terminy ich przeglądów. Wpływ na terminy takich przeglądów mają również wytyczne producenta dotyczące konkretnego wózka. Jeżeli jednak producent nie zamieści konkretnych wytycznych, przeglądy odbywają się zgodnie z rozporządzeniem ministerialnym. Każde badanie znacząco różni się od siebie formą, charakterem, terminami, jak i częstotliwością wykonywania. W przypadku urządzeń fabrycznie nowych w celu dopuszczenia urządzenia do eksploatacji sprawdzana jest kompletność i prawidłowość dokumentów; urządzenie zostaje zidentyfikowane, sprawdzany jest jego stan i oznakowanie; a także sprawdzana jest zgodność wyposażenia z przedłożoną dokumentacją.

Serwis i konserwacja

Obsługa i konserwacja wózka widłowego musi być zgodna z instrukcją użytkowania. Czynności konserwacyjne mogą wykonywać tylko uprawnione do tego osoby. Oznacza to, że naprawy awarii i usuwanie usterek mogą być wykonywane tylko przez zakłady posiadające uprawnienia do naprawy lub modernizacji, wydane przez jednostkę dozoru technicznego. Serwis wózków widłowych warto powierzyć wykwalifikowanej i doświadczonej firmie, aby zyskać najwyższą gwarancję świadczonych usług.
