Wózki widłowe: Rodzaje, zastosowania i budowa

Wózki widłowe, znane również jako wózki jezdniowe podnośnikowe, to niezbędne maszyny w działalności produkcyjnej, przemysłowej, handlowej i usługowej. Są to kołowe pojazdy mechaniczne, wykorzystywane na szeroką skalę w transporcie bliskim, umożliwiające podnoszenie, opuszczanie i transportowanie ciężkich przedmiotów. Dzięki nim pracownicy mogą wywiązywać się z obowiązków w znacznie krótszym czasie, zwiększając wydajność pracy i poprawiając komfort, eliminując konieczność ręcznego przenoszenia ciężkich towarów.

Historia i ewolucja wózków widłowych

Wózki widłowe zyskują na popularności od lat, jednak pierwsze konstrukcje miały charakter zwykłych wyciągarek. Dopiero I wojna światowa wpłynęła na ich technologiczny rozwój, a po II wojnie światowej znalazły swoje stałe miejsce w przemyśle i innych dziedzinach gospodarki. Obecnie są to pojazdy napędzane w większości silnikami hybrydowymi lub elektrycznymi, znacznie usprawniające procesy logistyczne i magazynowe.

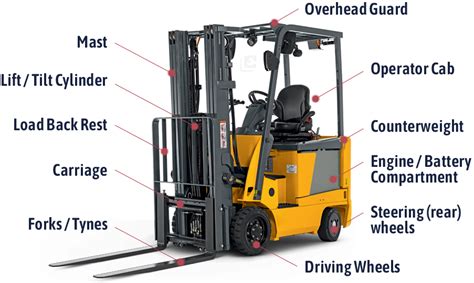

Podstawowa budowa wózka widłowego

Analizując maszyny, można wyszczególnić szereg elementów, które są wspólne dla większości wózków widłowych, niezależnie od ich typu. Na prawidłowe działanie wózka widłowego składa się kilka układów, znanych z innych pojazdów, a także układ podnoszenia czy przeniesienia napędu.

Elementy konstrukcyjne zewnętrzne

• Maszt: Podstawowy element konstrukcji każdego wózka widłowego, odpowiedzialny za podnoszenie i opuszczanie ładunków. Może mieć nawet kilkanaście metrów. Za pomocą specjalnych siłowników hydraulicznych operator jest w stanie kontrolować wysokość, na jakiej znajdują się widły.
• Widły: Stalowe elementy mocowane do masztu, służące do podtrzymywania, bezpiecznego i stabilnego podnoszenia oraz przemieszczania towarów na paletach.
• Płyta czołowa: Do niej przymocowany jest maszt i widły.
• Karetka wózka widłowego: Niezwykle ważny komponent, na którym zamocowane są widły. Karetka porusza się w górę i w dół po maszcie, umożliwiając podnoszenie, opuszczanie oraz przemieszczanie ładunków. Musi być wytrzymała i odporna na uszkodzenia, wymagając regularnych kontroli i konserwacji.
• Koła: Umożliwiają wózkowi przemieszczanie się po różnych powierzchniach. W zależności od modelu, wózki mogą być wyposażone w różne rodzaje opon - od pełnych, przez dmuchane, do specjalnych opon nieślizgających (non-marking), które są rozwiązaniem dla miejsc, w których ważne jest, aby nie zostawiać śladów na podłożu. Koła skrętne są ulokowane w tylnej części wózka i odpowiadają za zmianę kierunku jazdy.
• Rama bezpieczeństwa (kabina): Zapewnia ochronę operatorowi.
• Układ sterowania: Wyróżnia się zamieszczoną przy kierownicy i pedałach dźwignią.
• Obudowa butli gazowej: Dodatkowy element ulokowany na przeciwwadze, montowany w większości pojazdów wyposażonych w silniki spalinowe.

Układy wewnętrzne

Pracę maszyny umożliwiają podzespoły schowane wewnątrz pojazdu, tworząc zamknięte układy, które odpowiadają za poszczególne funkcje.

• Układ hydrauliczny: Wykorzystuje właściwości cieczy zamkniętej w układzie do przenoszenia obciążeń.
• Układ hamulcowy: Montowany w każdym pojeździe i odpowiedzialny za bezpieczeństwo.
• Układ przeniesienia napędu.

Niektóre wymienione układy są ze sobą zintegrowane i współpracują automatycznie w czasie pracy operatora. Znajomość budowy wózka widłowego elektrycznego czy spalinowego jest przydatna nie tylko przy egzaminie UDT, ale także w czasie serwisowania czy użytkowania pojazdu.

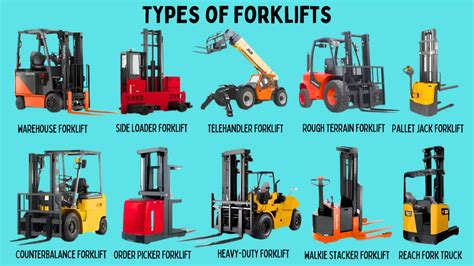

Rodzaje wózków widłowych i ich zastosowania

Na rynku dostępne są różne modele wózków widłowych, co umożliwia dobór odpowiedniego urządzenia do specyfiki przeznaczenia. Wózki widłowe są powszechnie stosowane pojazdy w różnych gałęziach przemysłu i znajdują swoje zastosowanie w wielu dziedzinach, zwłaszcza tam, gdzie wymagany jest ciężki transport. Pomagają one w transporcie i przenoszeniu ciężkich ładunków w magazynach, zakładach produkcyjnych czy na terenie budowy.

Wózki widłowe to różnorodna grupa maszyn, które charakteryzują się niejednakową budową i rozmiarami. Możemy je podzielić ze względu na napęd oraz ze względu na budowę i specjalizację.

Podział ze względu na napęd

• Wózki widłowe elektryczne: Są ciche, ekologiczne i wydajne. Idealne do stosowania w zamkniętych halach, magazynach, centrach logistycznych i chłodniach, gdzie nie emitują spalin. Mają niższe koszty eksploatacji w dłuższej perspektywie, ale wymagają regularnego ładowania akumulatorów.
• Wózki widłowe spalinowe (Diesel, LPG, benzyna): Napędzane silnikami spalinowymi, pozwalają na dłuższą pracę, są szybsze i mają większą moc. To najczęściej wybierane rozwiązanie do pracy na zewnątrz, np. w portach, na placach składów budowlanych i kopalni, zapewniając dużą moc i odporność na warunki atmosferyczne. Emitują spaliny, co uniemożliwia ich stosowanie w zamkniętych halach bez odpowiedniej wentylacji.
• Wózki widłowe ręczne i paleciaki: Najprostszy i najtańszy rodzaj wózków widłowych, przeznaczony głównie do transportu palet na krótkich dystansach. Obsługiwany ręcznie lub elektrycznie wspomagany. Charakteryzują się niskim kosztem zakupu i eksploatacji, łatwością obsługi bez specjalistycznych uprawnień oraz kompaktowymi rozmiarami, idealnymi do małych magazynów i sklepów. Mają ograniczony udźwig i wysokość podnoszenia.

Podział ze względu na budowę i zastosowanie

• Wózki widłowe systemowe: Używane na magazynach, ponieważ cechuje je niewielki ciężar, zwrotność, kompaktowa konstrukcja i niewielkie gabaryty. Przeznaczone do pracy w wąskich korytarzach.
• Wózki widłowe podnośnikowe (wysokiego składowania / reach truck): Stosowane do przewożenia ładunków o większej masie i do obsługi wysokich regałów - nawet powyżej 10 metrów. Mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach. Wyposażone w wysuwane maszty, które pozwalają na precyzyjne umieszczanie palet w wąskich korytarzach. Idealne dla dużych centrów dystrybucyjnych, magazynów wysokiego składowania, branży e-commerce.
• Wózki widłowe podwieszane: Umożliwiają transport razem z towarami.
• Wózki widłowe boczne: Różnią się od tradycyjnych wózków tym, że oprócz kierowania, również podnoszą i opuszczają ładunek bocznie w stosunku do kierowania pojazdem. Odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru. Ułatwiają dostęp do towarów w wąskich i ciasnych przestrzeniach magazynowych.
• Wózki widłowe przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów w strefach zagrożonych wybuchem.
• Wózki widłowe bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.
• Wózki widłowe terenowe: Stworzone z myślą o pracy w trudnych warunkach zewnętrznych - na budowach, w składach drewna czy kamienia. Wyposażone w większe koła i mocniejszy napęd, radzą sobie na nierównym podłożu. Charakteryzują się lepszą przyczepnością i stabilnością na miękkim gruncie.
• Wózki widłowe teleskopowe: Ich główną zaletą jest możliwość przenoszenia ładunków nie tylko w poziomie, ale także w pionie, dzięki zastosowaniu długich i wysuwanych ramion.
• Wózki widłowe ze zintegrowaną wagą: Odpowiedź na potrzebę sprawdzenia wagi ładunku przed jego przemieszczeniem.

Główne obszary zastosowań

Wózki widłowe, szczególnie te elektryczne, wspierają również pracę w hydraulice, rolnictwie, przemyśle spożywczym, sądownictwie, a nawet na lotniskach. Mają szersze zastosowanie niż tylko w centrach logistycznych, fabrykach, zakładach produkcyjnych czy na magazynach sklepowych. Dzięki swojej wszechstronności są dziś nieodłącznym elementem branży logistycznej, handlu i produkcji.

Wymienny osprzęt do wózków widłowych - zwiększanie funkcjonalności

Dodatkowy osprzęt to zespół wymiennych elementów, które mogą być montowane na urządzeniach w zamian za tradycyjne widły. Dzięki wykorzystaniu dodatkowych elementów, pojazd nie tylko zyskuje możliwości transportowania oraz unoszenia ładunków innych niż palety, ale również nabywa całkowicie nowych umiejętności, co zwiększa jego uniwersalność i opłacalność. Większość elementów bardzo łatwo się montuje i demontuje, co pozwala na szybkie dostosowanie wózka do bieżących potrzeb.

Popularne typy osprzętu

• Łyżki i czerpaki: Uniwersalne narzędzia, które zdecydowanie zwiększają funkcjonalność wózka. Używane do robót ziemnych, przenoszenia produktów sypkich czy odśnieżania. Najczęściej korzysta się z ich pomocy w branży budowlanej oraz rolnictwie.
• Wysięgniki: Służą do transportowania, gdzie ładunek jest podwieszany. Często używane w pracach budowlanych, tartakach czy różnego typu zakładach przemysłowych.
• Chwytaki: Akcesoria do przenoszenia ładunków o niestandardowych kształtach, np. beczek, papieru.
• Platformy robocze (kosze do wózków widłowych): Jedno z kluczowych akcesoriów, które zdecydowanie poprawiają funkcjonalność. Pozwalają na bezpieczny transport osób na większą wysokość, co jest przydatne podczas kontrolowania ładunków, przeprowadzania inwentaryzacji czy prac remontowych.
• Trawersy: Umożliwiają przenoszenie ładunków, które z powodu swojego kształtu, wymiaru czy wagi, nie mogłyby być przewiezione na tradycyjnych widełkach. Pozwalają również na przenoszenie kilku palet jednocześnie.
• Pługi śnieżne: Zamontowane na wózku widłowym, zamieniają go w niewielki spychacz.

Jeden wózek widłowy z montowanymi zamiennie elementami osprzętu może stać się, w zależności od potrzeb, koparką, żurawiem czy pługiem śnieżnym.

Uprawnienia do obsługi wózków widłowych

By móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez UDT (Urząd Dozoru Technicznego). Taki wymóg dyktowany jest kwestiami bezpieczeństwa, gdyż operator musi panować nie tylko nad przemieszczaniem się pojazdu, ale także ruchami podnośnika.

Przebieg szkolenia i egzaminu

Specjalistyczny kurs na operatora wózków uczy kandydata wszystkiego od podstaw. Najczęściej kursy dzielą się na część teoretyczną (przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji) oraz część praktyczną (ćwiczeń z obsługi wózka).

Kategorie uprawnień UDT

Uzyskane kwalifikacje UDT na wózki widłowe są ważne 10 lub 5 lat, w zależności od rodzaju. Uprawnienia dzielą się następująco:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem: Ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia): Ważność: 5 lat.

Najbardziej uniwersalne są uprawnienia II WJO, które pozwalają obsługiwać większość wózków używanych w magazynach i logistyce.

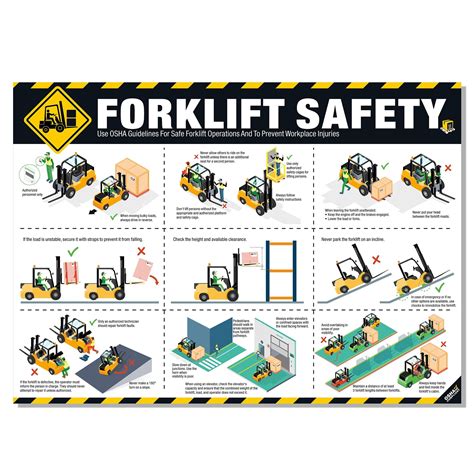

Bezpieczeństwo pracy z wózkami widłowymi

Praca z wózkami widłowymi wiąże się z dużą odpowiedzialnością. Niewłaściwe użytkowanie może prowadzić do poważnych wypadków, dlatego przepisy BHP i odpowiednie szkolenia są kluczowe dla zapewnienia bezpieczeństwa operatorów i osób znajdujących się w otoczeniu.

Obowiązkowe szkolenia i przepisy BHP

• Każdy operator wózka widłowego musi posiadać aktualne uprawnienia UDT.
• Szkolenia obejmują zarówno część teoretyczną (przepisy, zasady bezpieczeństwa), jak i praktyczną (manewry, obsługa ładunku).
• Pracodawca ma obowiązek zapewnić pracownikowi instruktaż stanowiskowy, środki ochrony indywidualnej (np. kask, kamizelka odblaskowa) oraz bezpieczne warunki pracy (wyznaczone strefy ruchu, oznakowanie magazynu, kontrola techniczna sprzętu).

Najczęstsze błędy operatorów

Mimo obowiązujących procedur, wypadki wciąż się zdarzają. Najczęściej wynikają z:

• przeciążania wózka - przekraczania dopuszczalnego udźwigu,
• zbyt szybkiej jazdy w magazynach i na placach,
• nieprawidłowego składowania ładunku (np. niestabilne palety),
• braku kontroli stanu technicznego pojazdu przed rozpoczęciem pracy,
• braku koncentracji - używania telefonu, rozmów podczas prowadzenia wózka.

Według danych Państwowej Inspekcji Pracy, wózki widłowe należą do urządzeń generujących jedne z najczęstszych wypadków w logistyce i magazynach. W 2023 roku ponad 15% wszystkich wypadków przy pracy w sektorze magazynowym wiązało się z nieprawidłowym użytkowaniem wózków.

Jak dobrać wózek widłowy do swoich potrzeb?

Wybór odpowiedniego wózka widłowego nie powinien być przypadkowy. Sprzęt musi być dopasowany do warunków pracy, rodzaju transportowanych towarów oraz budżetu.

Analiza miejsca pracy

• Magazyn i hala produkcyjna: Najlepiej sprawdzą się modele elektryczne, które są ciche i bezemisyjne.
• Centra logistyczne o dużej rotacji towarów: Wózki wysokiego składowania pozwolą efektywnie wykorzystać przestrzeń.
• Plac budowy, skład drewna, zewnętrzne place manewrowe: Tutaj niezastąpione będą wózki spalinowe lub terenowe, odporne na nierówne podłoże i warunki atmosferyczne.

Wysokość i ciężar ładunków

• Lekkie ładunki do 2 ton i wysokość do 5 metrów: Wystarczy standardowy wózek elektryczny lub spalinowy.
• Ciężkie ładunki powyżej 3-5 ton: Potrzebny będzie mocniejszy wózek spalinowy.
• Składowanie na wysokości 8-12 metrów: Najlepszym wyborem będzie reach truck lub wózek specjalistyczny.

Koszty eksploatacji i serwisu

Cena zakupu to tylko część wydatków. Równie ważne są koszty utrzymania, serwisowania oraz zużycia paliwa lub energii.

• Elektryczne: Wyższa cena początkowa, ale niższe koszty eksploatacji (energia tańsza niż paliwo, mniej serwisów).
• Spalinowe: Tańsze w zakupie, droższe w użytkowaniu (paliwo, filtry, serwis).
• Paleciaki ręczne: Najtańsze, ale przeznaczone tylko do podstawowych zadań.

Tabela porównawcza wózków widłowych
