Współczesne firmy nie mogą sprawnie funkcjonować bez wózków widłowych, które są niezastąpione na halach produkcyjnych i w magazynach. Umożliwiają szybkie i sprawne przemieszczanie ładunków. Bezpieczna eksploatacja każdego wózka widłowego jest możliwa wyłącznie przy prawidłowo działającym układzie hamulcowym. Regularne przeglądy, konserwacja oraz wymiana zużytych elementów hamulców to czynności niezbędne do zapewnienia bezpieczeństwa.
Rodzaje hamulców w wózku widłowym

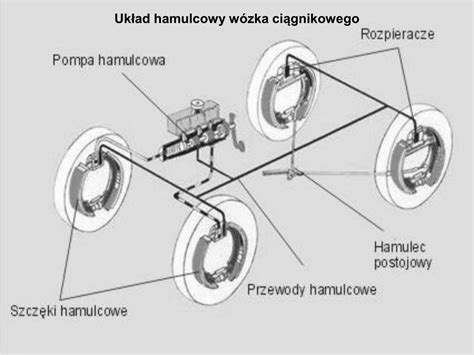

Każdy wózek widłowy wyposażony jest w dwa niezależne układy hamulcowe, które przypominają te stosowane w innych pojazdach. Ich sprawność jest kluczowa dla bezpiecznego prowadzenia wózka przez operatora.
Hamulce zasadnicze (nożne)
Hamulec zasadniczy, powszechnie nazywany hamulcem nożnym, jest uruchamiany za pomocą układu hydraulicznego. Po naciśnięciu pedału uruchamiana jest pompa hydrauliczna, która tłoczy płyn lub olej hydrauliczny do cylindrów. Tłoki w cylindrach dociskają szczęki lub klocki do ruchomej części hamulca. W układach tych stosuje się wzmacniacz nacisku (tzw. "serwo"), który zmniejsza siłę potrzebną do naciskania pedału przez operatora. Hamulec zasadniczy służy do spowalniania prędkości jazdy oraz do całkowitego zatrzymania wózka.
W wielu wózkach widłowych stosuje się dwa pedały hamulca. Jeden z nich odpowiada za zatrzymanie pojazdu, a drugi pełni funkcję hamulca manewrowego, ułatwiającego precyzyjne operowanie wózkiem przy niskich prędkościach.
Hamulce postojowe (ręczne)
Hamulec postojowy, znany również jako hamulec pomocniczy lub ręczny, służy do unieruchomienia wózka i zabezpieczenia go przed niekontrolowanym ruchem. Jest on uruchamiany przy pomocy cięgien lub stalowych lin, które zaciskają szczęki na bębnie.
Mechanizmy działania hamulców
Najczęściej spotykane w wózkach widłowych są hamulce elektryczne i hydrauliczne, które wykorzystują szczęki z okładzinami hamulcowymi, bębny oraz cylindry. W zależności od budowy i modelu wózka, mogą być stosowane hamulce tarczowe lub bębnowe. Hamulce taśmowe są obecnie rzadziej stosowane.
Hamulce tarczowe
Układ tarczowy działa na zasadzie tarcia klocków o tarczę hamulcową.
Hamulce bębnowe

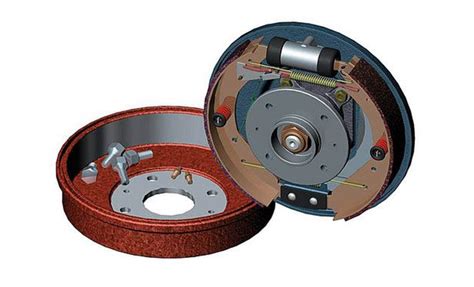

W układzie bębnowym kluczową rolę odgrywają szczęki hamulcowe, które dociskane są do wewnętrznej powierzchni bębna.
Mokre hamulce
W przypadku mokrych hamulców, system jest zamknięty w kąpieli olejowej. Zapewnia to lepsze chłodzenie elementów ciernych, co znacząco wydłuża ich żywotność i zmniejsza ryzyko przegrzania. Wózki widłowe z mokrym układem hamulcowym wymagają okresowej wymiany oleju, który odpowiada za smarowanie i chłodzenie.
Konserwacja i kontrola stanu technicznego
Stan techniczny hamulców ma bezpośredni wpływ na bezpieczeństwo operatorów wózków widłowych. Niezbędne jest ich systematyczne kontrolowanie.
Kontrola hamulca ręcznego
Przed rozpoczęciem pracy zaleca się ruszyć wózkiem i gwałtownie zahamować przy zaciągniętym hamulcu ręcznym. W idealnej sytuacji silnik powinien zgasnąć. Jeśli wózek nie reaguje w ten sposób, należy niezwłocznie skorzystać z usług serwisu.
Kontrola hamulca zasadniczego
Regularna kontrola hamulca zasadniczego jest często pomijana przez operatorów podczas codziennej kontroli technicznej. Pedał hamulca, który wpada zbyt głęboko, może sygnalizować potrzebę odpowietrzenia układu.
Poziom płynu hamulcowego
Bardzo ważne jest regularne kontrolowanie poziomu płynu w układzie hamulcowym.
Wymiana elementów
W przypadku stwierdzenia zużycia elementów układu hamulcowego, konieczna jest ich wymiana. Warto zlecić naprawę serwisowi nawet przy najmniejszym podejrzeniu nieprawidłowego działania hamulców, ponieważ zbagatelizowanie problemu może prowadzić do tragicznych konsekwencji.
Sprawdziliśmy jak działa serwo hamulcowe! #ABC_Motoryzacji
Specyfikacja techniczna zespołu hamulca nożnego (przykład)
Poniższa tabela przedstawia przykładową specyfikację techniczną zespołu hamulca nożnego dla wózków widłowych TCM.
| Przedmiot | Opis |
|---|---|
| Nazwa produktu | Pedał hamulca nożnego wózka widłowego |
| Numer części | ZD-TCN52052-Y |
| Zastosowany model | Wózek widłowy TCM 25T3C (oryginalne części) |
| Masa netto (kg) | 13.50 |
| Masa brutto (kg) | 14.50 |
| Ilość w kartonie | 1 |
| Rozmiar kartonu (cm) | 55*48*53 |
Zespół hamulca nożnego wózka widłowego obejmuje podstawę, główny cylinder hamulca, zbiornik oleju hamulcowego, pedał hamulca, pedał sprzęgła oraz sprężynę sprzęgła. Pedały są połączone z podstawą poprzez zawias wału obrotowego, a pompa hamulca i zbiornik oleju znajdują się na końcu podstawy.
