Wózek widłowy: Mechanizm Podnoszenia, Budowa i Zasada Działania

Wózki widłowe to niezastąpione maszyny w logistyce i transporcie, usprawniające procesy magazynowe i zwiększające efektywność przemieszczania ładunków. Różnorodność ich mechanizmów odpowiada za szeroki wachlarz funkcji i zastosowań. W dzisiejszych czasach są one kluczowym elementem w logistyce i transporcie, a ich mechanizmy to skomplikowane systemy umożliwiające podnoszenie, transportowanie i manewrowanie ładunkami. Niniejszy artykuł zanurza się w świecie wózków widłowych, analizując detalicznie ich mechanizmy, zasady działania i jak przekładają się one na efektywność pracy.

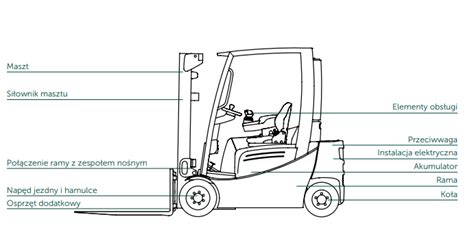

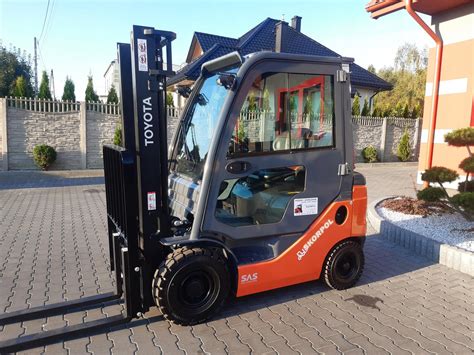

Ogólna Budowa Wózka Widłowego

Wózki widłowe składają się z wielu współpracujących elementów. Ich konstrukcja, choć może się różnić w zależności od modelu i zastosowania, obejmuje podstawowe części, takie jak rama, maszt, widełki, silnik, koła, układ hydrauliczny oraz kabina operatora. Poznanie tych elementów jest kluczowe dla zrozumienia funkcjonowania maszyny i bezpiecznej pracy.

Główne Komponenty Konstrukcji

• Rama i nadwozie: Wykonane ze stali, stanowią główną strukturę nośną, na której osadzone są wszystkie inne komponenty. W ich skład wchodzą fotel operatora, daszek ochronny, przeciwwaga, błotniki, karetka (płyta czołowa), klatka bezpieczeństwa oraz kabina operatora.
• Maszt: Pionowa konstrukcja zamocowana na przednim moście napędowym, odpowiadająca za unoszenie, utrzymanie i opuszczanie towarów. Składa się z profili masztowych, siłownika masztu, łańcuchów, łożysk oraz wideł. Wózki mogą posiadać maszt pojedynczy (Simplex), podwójny (Duplex) lub potrójny (Triplex).
• Widły: Mają kształt litery "L" i służą do podtrzymywania ładunków, zwykle palet. Są zamocowane do masztu za pomocą specjalnych zacisków i mogą być regulowane pod względem rozstawu.
• Silnik: Kluczowy element decydujący o sposobie zasilania i wydajności wózka.
• Koła i opony: Wózki widłowe wyposażone są w różnego rodzaju koła - pełne, pneumatyczne lub bieżnikowane, które mają kluczowy wpływ na zachowanie pojazdu na podłożu, jego przyczepność i ogólną wydajność pracy.

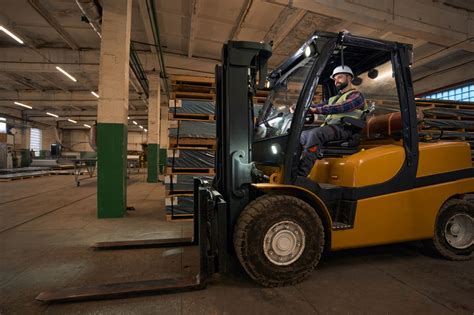

• Kabina operatora: Miejsce, z którego steruje się wózkiem. W jej wnętrzu znajduje się regulowany fotel operatora, kierownica, kontrolki i urządzenia sterujące.
• Przeciwwaga: Znajduje się z tyłu wózka, równoważąc ciężar ładunków przenoszonych z przodu.

Mechanizm Podnoszenia

Mechanizm podnoszenia to serce każdego wózka widłowego, umożliwiający pionowy ruch wideł i bezpieczne przenoszenie ładunków o dużej masie. Regularne serwisowanie mechanizmu podnoszenia jest kluczowe dla operacyjnego bezpieczeństwa.

Elementy Układu Podnoszenia

W skład układu podnoszenia wchodzą:

• Maszt: Jak wspomniano, jest to pionowa konstrukcja, w której pracują siłowniki hydrauliczne i prowadnice. Może być jedno-, dwu- lub trójsegmentowy, co determinuje maksymalny zasięg podnoszenia.
• Siłowniki hydrauliczne: To one przekształcają ciśnienie oleju w ruch, umożliwiając podnoszenie i opuszczanie wideł.
• Łańcuchy: Współpracują z siłownikami, przenosząc ruch na karetkę i widły.
• Karetka: Płyta czołowa, na której mocowane są widły, poruszająca się wzdłuż masztu.

Typy Masztów i Swobodnego Podnoszenia

Wyróżnia się trzy podstawowe typy masztów pod kątem mechanizmu podnoszenia:

1. Standardowy (Simplex): Prosta konstrukcja, bez swobodnego podnoszenia.
2. Duplex (Hilo-Mast): Mechanizm o powiększonym wolnym skoku wideł. W tym typie widły ładunkowe podnoszone są dwukrotnie w stosunku do skoku siłownika hydraulicznego.
3. Triplex (Trójramienny): Maszt wielostopniowy, pozwalający na podnoszenie ładunków na dużą wysokość. Posiada on środkową ościeżnicę między ościeżnicą wewnętrzną i zewnętrzną, tworząc teleskopowy mechanizm. Może mieć pełne swobodne podnoszenie, które pozwala na podnoszenie wideł bez zmiany wysokości całej konstrukcji masztu, co jest kluczowe w niskich pomieszczeniach lub kontenerach.

Układ Hydrauliczny: Serce Mechanizmu Podnoszenia

Układ hydrauliczny to kluczowy element wózka widłowego, bez którego nie byłoby możliwe podnoszenie, opuszczanie czy stabilne utrzymanie ładunków. Odpowiada za sprawną i bezpieczną pracę masztu oraz wideł, dając operatorowi pełną kontrolę nad towarem. Prawidłowe działanie hydrauliki wpływa zarówno na efektywność, jak i bezpieczeństwo użytkowania wózka.

Zasada Działania

Hydraulika w wózku widłowym to czysta fizyka i precyzyjna inżynieria. Podstawą działania systemu hydraulicznego jest Prawo Pascala, które mówi, że ciśnienie w zamkniętym układzie cieczy rozkłada się równomiernie we wszystkich kierunkach. Główne elementy systemu to:

• Pompa hydrauliczna: Zazwyczaj zębata, napędzana silnikiem spalinowym lub elektrycznym, tłoczy olej pod wysokim ciśnieniem.
• Siłowniki hydrauliczne: Przekształcają ciśnienie oleju w ruch pionowy lub przechylający.
• Zawory sterujące: Kierują przepływem oleju, decydując o kierunku ruchu siłownika.
• Przewody hydrauliczne: Transportują olej pod ciśnieniem do poszczególnych elementów układu.

System hydrauliczny wózka widłowego to złożony system, który odpowiada za wszystkie funkcje związane z manipulacją ładunkiem - od podnoszenia i opuszczania wideł, po wychylenie masztu i jego stabilizację.

Zawory Bezpieczeństwa

Zawory bezpieczeństwa odgrywają kluczową rolę w zapobieganiu awariom i wypadkom, chroniąc układ hydrauliczny przed zbyt wysokim lub nagłym spadkiem ciśnienia. Do najczęściej stosowanych należą:

• Zawory przelewowe: Utrzymują stałe ciśnienie w układzie i chronią przed przeciążeniem.
• Zawory dławiące: Kontrolują prędkość opadania ładunku w razie uszkodzenia przewodów.
• Zamki hydrauliczne: Uniemożliwiają nagły spadek wideł w przypadku rozszczelnienia układu.
• Zawory pękniętego węża: Automatycznie blokują wypływ oleju w razie awarii przewodu.

Rodzaje Napędu Wózków Widłowych

Wózki widłowe mogą być napędzane elektrycznie, spalinowo (benzynowe, diesla, LPG) bądź hybrydowo. Rodzaj napędu nie ma większego znaczenia w kwestii jazdy czy wykonywania manewrów unoszenia ładunków, ale wpływa na środowisko pracy, koszty eksploatacji i zastosowanie.

Wózki Elektryczne

Wózki elektryczne, nazywane inaczej akumulatorowymi, zasilane są przy pomocy ładowanych akumulatorów/baterii (kwasowo-ołowiowych lub litowo-jonowych). Charakteryzują się cichą i bezemisyjną pracą, co sprawia, że są idealne do użytkowania w zamkniętych przestrzeniach, takich jak hale magazynowe czy centra logistyczne. Ich zaletami są niskie koszty eksploatacji i łatwa konserwacja. Wady to potrzeba sprzętu do ładowania, wysoka inwestycja podstawowa i długi czas ładowania. Ze względu na ograniczoną pojemność akumulatora, moc silnika jest niewielka, a prędkość i zdolność wspinania się są niskie, dlatego stosuje się je głównie w wąskich kanałach, na krótkich dystansach i na dobrych nawierzchniach.

Wózki Spalinowe

Wózki spalinowe są napędzane silnikami diesla, benzynowymi lub LPG. Charakteryzują się wysoką mocą, co pozwala na obsługę ciężkich ładunków oraz pracę w trudnym terenie i na otwartych przestrzeniach. Wózki diesla są najczęściej stosowane przy udźwigu powyżej 3 ton ze względu na mniejsze zużycie paliwa, ale są głośne i emitują spaliny. Wózki benzynowe są mniejsze i lżejsze, ale zużywają dużo paliwa i emitują szkodliwe spaliny. Wózki LPG są tanie w eksploatacji i utrzymaniu, mogą być wykorzystywane w pracy wielozmianowej dzięki butli gazowej, a ich spaliny są mniej zanieczyszczające niż w przypadku benzyny czy diesla.

Wózki Hybrydowe

Coraz więcej wózków spalinowych wykorzystuje płynny gaz ropopochodny (LPG) jako jednostkę napędową, często w konfiguracji dwupaliwowej, co pozwala na użycie benzyny lub oleju napędowego, a także gazu płynnego. Takie rozwiązanie pozwala unikać zanieczyszczenia powietrza, zmniejszać zużycie silnika i wydłużać jego żywotność, a także obniżać koszty paliwa.

Układy Dodatkowe i Systemy Bezpieczeństwa

Wózek widłowy to nie tylko mechanizm podnoszenia i napęd, ale także szereg innych układów zapewniających bezpieczeństwo i efektywność pracy.

Układ Kierowniczy

Mechanizm skrętu ma kluczowe znaczenie dla manewrowości wózka. Wózki widłowe występują w konfiguracjach trójkołowych (tylne koło skrętne i napędowe, duża zwrotność) i czterokołowych (napęd z przodu, skrętne koła tylne). Nowoczesne technologie pozwalają na poruszanie się w wąskich przestrzeniach, zwiększając efektywność i bezpieczeństwo operacji.

Układ Hamulcowy

Każdy wózek widłowy wyposażony jest w dwa niezależne układy hamulcowe - zasadniczy (nożny) oraz pomocniczy (ręczny). Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju. Hamulce zasadnicze (nożne) są używane podczas jazdy, natomiast pomocnicze (ręczne) służą do zabezpieczenia wózka przed stoczeniem się, np. podczas postoju na pochyłości.

Systemy Bezpieczeństwa

Systemy bezpieczeństwa w wózkach widłowych obejmują ograniczniki przeciążeniowe, które zapobiegają podnoszeniu nadmiernych ładunków, oraz sygnalizację dźwiękową i świetlną ostrzegającą przed ruchem maszyny. Dodatkowe elementy, takie jak pasy bezpieczeństwa, lusterka oraz systemy monitorowania martwego pola, zwiększają ochronę operatora i osób w otoczeniu. Przestrzeganie norm BHP jest tu bardzo istotne, a bezpieczeństwo użytkowników jest kluczowe.

Osprzęt Wymienny

Osprzęt wymienny, taki jak chwytaki, obrotnice czy przedłużki wideł, pozwala na dostosowanie wózka widłowego do specyficznych zadań. Montaż osprzętu odbywa się za pomocą szybkozłączy lub adapterów, co umożliwia jego szybkie i łatwe wymienianie. Osprzęt może być hydraulicznie sterowany, co wymaga odpowiedniego rozbudowania układu hydraulicznego.

Parametry Wózków Widłowych

Parametry wózka widłowego określają jego zdolności techniczne i użytkowe, co pozwala na odpowiedni dobór urządzenia do specyfiki pracy. Obejmują one aspekty związane z nośnością, wymiarami, możliwościami manewrowymi oraz rodzajem napędu, które wpływają na efektywność i bezpieczeństwo operacji.

Kluczowe Parametry

• Nośność nominalna: Maksymalna masa ładunku, jaką urządzenie może unieść bez utraty stabilności, przewidziana przez producenta.
• Wysokość podnoszenia: Maksymalny zasięg masztu wózka, ważny w magazynach wysokiego składowania.
• Długość wideł: Decyduje o możliwości transportowania ładunków o różnych wymiarach.
• Rozstaw wideł: Odległość między ramionami wideł, regulowana w celu dostosowania do szerokości palet.
• Prześwit: Odległość między podwoziem a podłożem, wpływająca na zdolność poruszania się po nierównych nawierzchniach.
• Promień skrętu: Minimalna przestrzeń, w jakiej wózek widłowy może zawrócić, wpływający na jego manewrowość.
• Prędkość jazdy i podnoszenia: Wpływa na efektywność operacji magazynowych.
• Masa własna: Suma masy konstrukcji, przeciwwagi i wyposażenia dodatkowego, wpływająca na stabilność wózka.

Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. Diagram ten, wraz z informacją o sposobie wyznaczania środka ciężkości ładunku, pozwala operatorowi na bezpieczne i efektywne korzystanie z maszyny.

Zastosowanie Wózków Widłowych

Wózki widłowe są powszechnie stosowanymi urządzeniami transportu bliskiego, które umożliwiają efektywne przemieszczanie, podnoszenie i składowanie różnorodnych ładunków.

• Załadunek i rozładunek towarów: Z pojazdów ciężarowych, przyczep i kontenerów.
• Magazynowanie i składowanie: Szybkie i bezpieczne przenoszenie towarów na regały o różnych wysokościach.
• Transport surowców w przemyśle: Pomiędzy różnymi etapami procesu produkcyjnego.
• Praca na placach budowy: Przewożenie materiałów budowlanych w trudnych warunkach.
• Kompletacja zamówień: W centrach dystrybucyjnych, wspomagane systemami skanerów.
• Transport długich elementów: W przemyśle drzewnym i metalowym, przy użyciu wózków bocznych lub wielokierunkowych.
• Praca w zamkniętych przestrzeniach: Wózki elektryczne są idealne do hal produkcyjnych, centrów handlowych czy chłodni.

Znaczenie Wiedzy o Budowie i Działaniu

Znajomość budowy i działania poszczególnych układów wózka widłowego jest kluczowa dla bezpieczeństwa i efektywności pracy operatora. Pozwala to na szybsze reagowanie na ewentualne usterki, zachowanie właściwej równowagi wózka i zapobieganie awariom wynikającym z przeciążenia. Nawet właściciele firm, którzy nie mają bezpośredniej styczności z wózkami, powinni posiadać wiedzę na ich temat, aby właściwie dobierać sprzęt i dbać o kwestie finansowe związane z eksploatacją.

W skomplikowanym świecie wózków widłowych, zrozumienie, jak działają mechanizmy tych niezbędnych maszyn, pozwala na osiągnięcie maksymalnej efektywności. Kluczowe mechanizmy, takie jak podnoszenie, napęd i skręt, są odpowiedzialne za wykonanie szeregów zadań, od podnoszenia ciężkich ładunków, przez ich przenoszenie, aż po precyzyjne manewrowanie.
