Wózki widłowe, znane również jako wózki jezdniowe podnośnikowe, to kluczowe urządzenia w transporcie bliskim i magazynowaniu. Są to kołowe pojazdy mechaniczne o napędzie silnikowym, zaprojektowane do przewozu materiałów o znacznej masie, często do kilkudziesięciu ton. Ich podstawowe zastosowanie obejmuje prace rozładunkowe w magazynach, portach i fabrykach, a także transport towarów na stosunkowo krótkie odległości.
Budowa i kluczowe elementy wózka widłowego
Podstawowym elementem konstrukcyjnym każdego wózka widłowego jest maszt. Jest to wysięgnik, do którego przymocowane są widły i który umożliwia podnoszenie i opuszczanie ładunków za pomocą siłowników hydraulicznych. Im dłuższy jest maszt, tym wyżej można unieść ładunek.

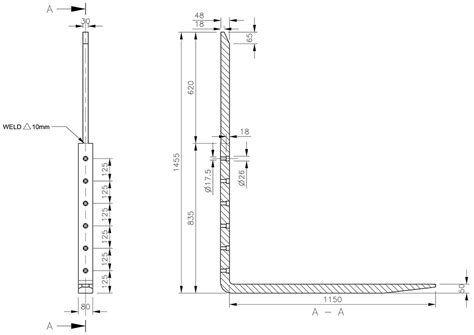

Widły to kolejne kluczowe elementy budowy wózka, służące do podtrzymywania i transportu ładunków. Mają kształt litery "L" i są zazwyczaj wykonane z jednolitego kawałka stali. W zależności od modelu, wózki mogą być wyposażone w różne rodzaje wideł, a także w inne osprzęty, takie jak chwytniki.
Karetka to czołowa płyta pojazdu, zamontowana do masztu, na której mocowane są widły. Karetka porusza się w górę i w dół po maszcie, umożliwiając podnoszenie, opuszczanie oraz przemieszczanie ładunków. Jest to serce mechanizmu podnoszenia i musi być wykonana z wytrzymałych materiałów.
Koła wózka widłowego zapewniają jego przemieszczanie się po różnych powierzchniach. W zależności od modelu, wózki mogą być wyposażone w pełne, dmuchane lub specjalne opony nieślizgające się (non-marking), które zapobiegają pozostawianiu śladów na podłożu.
Kabina operatora to miejsce, z którego steruje się wózkiem. Znajdują się w niej elementy sterujące, takie jak kierownica, dźwignie i pedały, a także panel kontrolny.
Łańcuchy są istotnym elementem w mechanizmie podnoszenia, umożliwiając ruch wideł w maszcie.

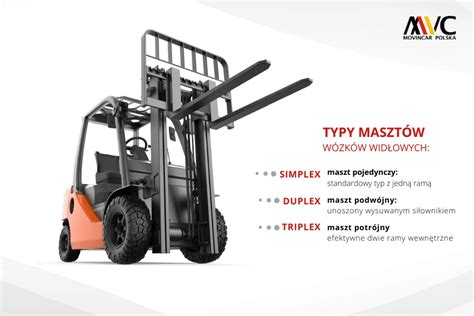

Rodzaje masztów
- Maszt Simplex: Klasyczny maszt o niewielkim zakresie ruchu, typowy dla wózków paletowych.
- Maszt Duplex: Montowany w wózkach do ładowania towaru na średniej wysokości, bazujący na podnośniku siłowym.
- Maszt Triplex: Oparty o dwie ramy wewnętrzne, służący do ładowania na najwyższe wysokości.
Funkcjonalność i sterowanie wózkiem widłowym
Sterowanie wózkiem widłowym obejmuje układ jezdny (ruch samego wózka) oraz sterowanie masztem i widłami. Ruchy te zazwyczaj obejmują:
- Podnoszenie i opuszczanie wideł.
- Przechylanie masztu do siebie i od siebie.
- Przesuwanie karetki z widłami na boki (w prawo lub w lewo).
- Zmiana rozstawu wideł (pozycjonowanie).
Urządzenia sterujące ruchem wózka są podobne do samochodowych: występują kierownica oraz pedały gazu i hamulca. W większości wózków dostępne są dwa biegi (przełożenia) - wolny i szybszy, które dotyczą obu kierunków jazdy.
Prowadzenie wózka widłowego różni się od prowadzenia samochodu. Wózki widłowe są zazwyczaj bardziej zwrotne, posiadając mniejszy promień skrętu. Należy pamiętać o środku ciężkości obciążonego wózka, aby uniknąć jego przewrócenia.
Prawidłowy załadunek polega na umieszczeniu ładunku na wyprostowanych widłach, podniesieniu go na około 30 cm nad podłoże, a następnie nachyleniu masztu w kierunku operatora.
Wolny skok w wózku widłowym
Wolny skok to funkcja wózka widłowego, która pozwala na podniesienie wideł bez konieczności rozsuwania masztu. Jest to szczególnie przydatne w miejscach bardzo ciasnych i niskich, gdzie klasyczny maszt mógłby stanowić przeszkodę. Dzięki tej funkcji wózek staje się bardziej mobilny.
Rodzaje wózków widłowych i ich zastosowanie
Wózki widłowe można podzielić na kilka kategorii w zależności od ich konstrukcji i przeznaczenia:
Wózki systemowe
Wózek widłowy systemowy to zaawansowane urządzenie, zaprojektowane do pracy w specyficznych warunkach, takich jak długie i wąskie korytarze magazynowe. W przeciwieństwie do standardowych wózków, systemowe modele zapewniają większą wydajność w ograniczonych przestrzeniach. Mogą być wyposażone w komponenty automatyki i dodatkowego bezpieczeństwa, co pozwala na automatyczne wykonywanie zadań transportowych w powtarzalnych procesach.
Wózki systemowe najlepiej sprawdzają się w dużych magazynach wysokiego składowania, gdzie kompletacja towaru odbywa się na znacznych wysokościach. Ich zastosowanie pozwala na pełne wykorzystanie potencjału magazynu, a w przypadku korytarzy roboczych - na zwiększenie liczby regałów. Obliczenia wskazują, że wózki systemowe mogą zwiększyć powierzchnię magazynową nawet do 30%, zmniejszając jednocześnie średni koszt miejsca paletowego.
Przykłady modeli wózków systemowych Jungheinrich:
- EFX 410/413: Wózki z obrotową karetką wideł, przeznaczone do pracy w wąskich i szerokich korytarzach. Modele z kabiną „man down” (operator pozostaje na dole, gdy widły się unoszą).
- EKX 410/412/514/516k/516: Wózki do magazynów wysokiego składowania, zdolne do obsługi półek na wysokości do 18 metrów. Modele typu „man up” (kabina operatora unosi się wraz z widłami), wyposażone w technologię tłumienia drgań.
- ETX 513/515: Wydajne wózki systemowe, które można wyposażyć w system wspomagający nawigację magazynową (warehouseNAVIGATION) w celu zwiększenia wydajności i zmniejszenia ryzyka błędów.
- ETX 515a: Automatyczne wózki systemowe, zaprojektowane do pracy przez całą dobę. Wyposażone w systemy dokładnego pozycjonowania, sterowania na zakrętach i kontroli obrysu jednostek ładunkowych.
Wózek systemowy Crown® | Automatyzacja zwiększająca produktywność
Standardowe wózki widłowe
Standardowe wózki widłowe, podobnie jak systemowe, są zasilane elektrycznie i służą do podnoszenia i transportu towarów na paletach. Są one bardziej uniwersalne i powszechnie stosowane w różnych gałęziach przemysłu.
Wózki paletowe
Paleciaki, znane również jako ręczne wózki widłowe, to urządzenia bez własnego napędu, służące do transportu palet na krótkie dystanse. Są to jedne z najpopularniejszych i najczęściej wykorzystywanych urządzeń w transporcie towarów.

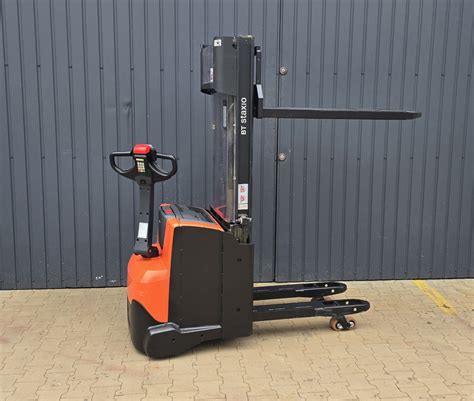

Pieski to potoczna nazwa dla elektrycznych wózków widłowych, które posiadają własny napęd, ale operator porusza się pieszo obok nich.
Wózki jezdniowe
Wózki jezdniowe to szersza kategoria obejmująca pojazdy kołowe o ruchu przerywanym i ograniczonym zasięgu, przystosowane do podnoszenia, unoszenia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku.
- Wózki unoszące: Przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
- Wózki naładowne (platformowe): Na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych.
- Wózki ciągnikowe i pchające: Przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
- Wózki podnośnikowe: Urządzenia transportu wewnątrzzakładowego służące do pionowego lub poziomego transportu ładunków na różne wysokości.
Akcesoria dodatkowe
Wózki widłowe mogą być wyposażone w dodatkowy osprzęt roboczy, zwiększający ich funkcjonalność:
- Kosz do wózka widłowego: Pozwala na bezpieczny transport osób na większą wysokość, przydatny podczas inwentaryzacji czy prac remontowych.
- Trawers do wózka widłowego: Umożliwia przenoszenie ładunków o niestandardowych kształtach, wymiarach lub wadze, a także kilku palet jednocześnie.
- Łyżka do wózka widłowego: Uniwersalne narzędzie rozszerzające zastosowanie wózka widłowego na nowe obszary.
Napęd i zasilanie wózków widłowych
Wózki jezdniowe podnośnikowe mogą posiadać dwa typy napędu:
- Napęd elektryczny (wózki akumulatorowe): Zasilane przy pomocy ładowanych akumulatorów. Są ciche i ekologiczne, idealne do pracy w zamkniętych pomieszczeniach.
- Napęd spalinowy: Zasilane przy pomocy gazu z butli gazowej (wózki LPG) lub oleju napędowego (wózki Diesla). Są mocniejsze, ale głośniejsze i emitują spaliny, co ogranicza ich stosowanie wewnątrz budynków.
Bezpieczeństwo i uprawnienia
Wózki widłowe są zaprojektowane tak, aby minimalizować ryzyko wypadków przy pracy z ciężkimi ładunkami. Kluczowe dla bezpieczeństwa jest posiadanie odpowiednich uprawnień do obsługi wózka widłowego. Szkolenia prowadzone są przez ośrodki szkolenia zawodowego i uzgadniane z Urzędem Dozoru Technicznego (UDT).
Wózki widłowe są urządzeniami przeznaczonymi do transportu wewnątrzzakładowego i zazwyczaj nie powinny poruszać się po drogach publicznych. Aby wózek widłowy mógł zostać dopuszczony do ruchu drogowego, musi przejść szereg modyfikacji, uzyskać dowód rejestracyjny i tablice rejestracyjne, a także wykupić ubezpieczenie OC. Zwykle bardziej opłacalne jest zainwestowanie w dwa osobne wózki lub przearanżowanie pracy firmy.
Wózki widłowe podlegają okresowym przeglądom technicznym, które przeprowadzane są przez pracowników Urzędu Dozoru Technicznego.
