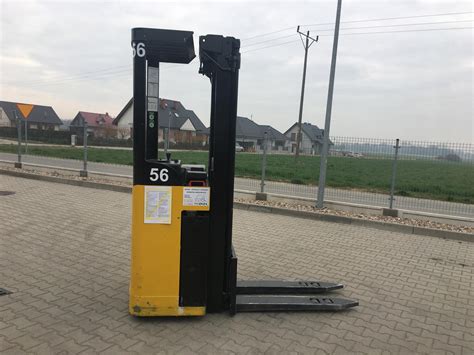

Wózek widłowy a wymiary korytarza w magazynie: zasady i normy bezpieczeństwa

Prawidłowo zorganizowany transport wewnątrzmagazynowy powinien zapewnić przewóz ładunków przy najmniejszym zużyciu środków transportowych i po najkrótszych drogach. Zachowanie tej zasady w dużej mierze zależy od właściwej organizacji dróg transportowych oraz odpowiedniego doboru wózków widłowych do konkretnych warunków przedsiębiorstwa. Zrozumienie i stosowanie odpowiednich wymiarów korytarzy roboczych w magazynach jest kluczowe dla bezpieczeństwa pracowników, efektywności operacyjnej oraz optymalnego wykorzystania przestrzeni.

Definicja i znaczenie korytarza roboczego

Korytarz roboczy wózka widłowego to przede wszystkim przestrzeń pomiędzy regałami, w której poruszają się wózki w czasie pracy. Jego szerokość może być różna dla różnych konstrukcji regałów i magazynów. W nowoczesnych magazynach przestrzeń jest na wagę złota, a zmieszczenie dodatkowego regału może wydatnie przyczynić się do zwiększenia zysków przedsiębiorstwa. Pod pojęciem korytarza roboczego często kryje się konkretny parametr wózka, czyli minimalny korytarz roboczy wózka widłowego. Samo wyjaśnienie tego, co określamy mianem korytarza roboczego, nie jest trudne. O wiele ciekawszym i ważniejszym pytaniem jest to, ile powinna wynosić jego optymalna szerokość.

Odpowiedź jest w tym przypadku jedna - zależy to od tego, jakie konkretnie modele wózków są wykorzystywane w danej firmie. Wymiary korytarza roboczego zawsze należy tworzyć w oparciu o rozmiar największego dostępnego wózka widłowego, a także trzeba wziąć pod uwagę możliwy w przyszłości ciąg komunikacyjny dla pieszych.

Polskie normy i przepisy dotyczące wymiarów korytarzy

Nie ma specjalnych przepisów określających wymiary przestrzeni między regałami w magazynach, w których poruszają się wózki. Jeżeli przestrzeń między regałami potraktujemy jako drogę transportową, to zastosowanie ma przepis § 4 ust. 2 rozporządzenia MPiPS z 26.9.1997 w sprawie ogólnych przepisów bhp (tj. Dz.U. z 2003 r. Nr 196. poz. 1650), który brzmi: Drogi i przejścia powinny posiadać wymiary odpowiednie do liczby potencjalnych użytkowników oraz rodzajów i wielkości stosowanych urządzeń transportowych i przemieszczanych ładunków. Minimalne wymiary dróg i przejść określają Polskie Normy.

Norma PN-M-78010:1968 „Transport wewnętrzny. Drogi i otwory drzwiowe. Wytyczne projektowania”

Ta norma podaje wytyczne do projektowania m.in. dróg transportowych w budynkach magazynowych. Polskie przepisy, takie jak norma PN-M-78010:1968 oraz Rozporządzenie Ministra Pracy z 1997 roku, precyzyjnie definiują minimalne wymagania dotyczące szerokości korytarzy roboczych (aisle width), uwzględniając zarówno aspekty bezpieczeństwa, jak i efektywnego zagospodarowania przestrzeni magazynowej. Regulacje dotyczące korytarzy roboczych uwzględniają nie tylko szerokość przejazdów, lecz także przestrzeń wymaganą do obsługi załadunku oraz minimalne odstępy, które zwykle sięgają około 305 mm, aby zapewnić bezpieczne warunki operacyjne. Norma PN-M-78010:1968 stanowi złożony zbiór wytycznych, które precyzyjnie określają parametry przestrzeni magazynowej. Dokument ten definiuje zasady kalkulacji minimalnej szerokości korytarzy roboczych, biorąc pod uwagę wymiary pojazdów takich jak Reach Truck czy wózki systemowe VNA.

Minimalne szerokości dróg transportowych dla silnikowych pojazdów:

• Ruch jednostronny (bez równoczesnego ruchu pieszego i innych środków transportu):

  B = a + 60 cm

  Gdzie: a to szerokość środka transportowego, ewentualnie gdy wózek przewozi ładunek szerszy niż wózek, przyjmuje się szerokość ładunku.

  Szerokość drogi B nie powinna być jednak mniejsza niż 120 cm.

• Ruch z obecnością pieszych:

  Gdy pomiędzy regałami mogą poruszać się w tym samym czasie piesi, to szerokość B powinna wynosić co najmniej:

  B = a + 100 cm

  Minimalny 50-centymetrowy odstęp między wózkiem a regałem, jako odległość bezpieczna dla ciała ludzkiego (w przypadku pojawienia się człowieka między regałami), wynika również z treści polskiej normy PN-EN 349+A1:2012 „Maszyny Bezpieczeństwo”.

Inne istotne normy i wytyczne

• PN-EN 15635: Norma odnosząca się do bezpiecznej eksploatacji regałów, jest obowiązkową przy projektowaniu magazynu, w tym wytyczaniu szerokości korytarzy roboczych dla wózków widłowych.
• PN-EN 15620: Dotycząca tolerancji wymiarowych i instalacyjnych.
• Przepisy BHP: Regulują minimalne szerokości przejść i korytarzy transportowych.

Obliczanie szerokości korytarza roboczego

Szerokość korytarza oblicza się, biorąc pod uwagę długość wózka widłowego wraz z paletą, promień skrętu pojazdu oraz margines bezpieczeństwa. Standardowo przyjmuje się długość wózka + długość palety (np. 1200 mm) + ok. 200-300 mm zapasu. Przyjęło się, że powinno się zawsze pozostawić dodatkowe 12 cali (31,5 cm) dodatkowego miejsca ze względów bezpieczeństwa.

Specyfika dla różnych typów wózków:

• Wózki czołowe: Zaleca się szerokość korytarza 3-3,5 m, aby możliwe było swobodne manewrowanie oraz mijanie.
• Wózki wysokiego składowania: Gdzie precyzja ma kluczowe znaczenie, korytarze powinny być szersze - często nawet 3,5-4 m.
• Wózki Reach Truck i VNA (Very Narrow Aisle): W magazynach z wąskimi korytarzami roboczymi używa się wózków o specjalnej konstrukcji, w których promień skrętu jest znacznie mniejszy. Implementacja zaleceń normy PN-M-78010:1968 umożliwia odpowiedni dobór wózków, m.in. Reach Trucks oraz VNA, które dzięki zaawansowanej konstrukcji i systemom nawigacji idealnie odpowiadają wymogom standardów. We wjezdnym systemie magazynowym wózki wjeżdżają do korytarzy z uniesionym ładunkiem, co powoduje wydłużenie czasu manewrów. Należy zatem wziąć pod uwagę szerokość urządzenia oraz minimalny odstęp 50 mm (25 mm z każdej strony) między urządzeniem i prowadnicami.

Wymiary w zależności od rodzaju ruchu:

• Ruch jednokierunkowy: Wystarczy szerokość odpowiadająca wymiarowi wózka + 1 m zapasu. Szerokość jednokierunkowych korytarzy komunikacyjnych powinna być znacznie większa (o około 600mm) od szerokości wózków lub pojazdów, które przemieszczają się w tych korytarzach, oraz od szerokości ładunków o największych wymiarach. Wyjątek stanowią wózki wieżowe.
• Ruch dwukierunkowy: Droga powinna umożliwiać bezpieczne mijanie - zwykle 3,5-4 m.
• Korytarze dla pieszych: Minimalna szerokość przejścia dla pieszych powinna wynosić 0,75 m, ale w miejscach, gdzie ruch jest intensywny, zaleca się co najmniej 1-1,2 m. Gdy zastosowane są przejazdy dla wózków widłowych, równolegle należy zapewnić osobne przejście dla pieszych. Jeżeli korytarze te będą także użytkowane przez pracowników, należy zapewnić minimalną szerokość 1 m przeznaczoną wyłącznie dla pieszych.

Bezpieczeństwo i higiena pracy (BHP) w magazynie

Obowiązkiem każdego właściciela magazynu jest zapewnienie pracownikom bezpieczeństwa i higieny pracy, a w szczególności ograniczenie występowania sytuacji zagrażających zdrowiu i życiu. Projektowanie powinno uwzględniać maksymalną, a nie minimalną szerokość przejścia między regałami. Wszystkie zastosowane w magazynie regały powinny być odpowiednio wytrzymałe i stabilne, a także ustawione zgodnie z określonymi przez przepisy zasadami. Przyjmuje się zasadę, że odległości między regałami w magazynie powinna być dostosowana do rodzaju stosowanych środków transportowych. Drogi i przejścia w magazynie muszą być dostosowane do ilości osób z nich korzystających, a także do rodzaju wykorzystywanych urządzeń transportowych.

Zasady bezpieczeństwa dla operatorów wózków widłowych

• Ocena stanu technicznego wózka: Przed użyciem wózka widłowego do podnoszenia ciężkich przedmiotów operator ma obowiązek każdorazowo sprawdzić jego stan techniczny. Musi upewnić się, że układ kierowniczy, hamulcowy i napędowy działają prawidłowo. Niezwykle istotne jest też sprawdzenie osprzętu i mechanizmów podnoszenia oraz elementów oświetlenia i sygnalizacji.
• Odpowiednia odzież ochronna: Operator musi korzystać z odpowiedniej odzieży ochronnej, dostosowanej do budowy ciała i pory roku. W skład podstawowego wyposażenia wchodzą pełne buty z podeszwą antypoślizgową i podnoskiem, a także kask.
• Dostosowanie prędkości: Konieczne jest dostosowanie prędkości do warunków pracy. Warto unikać gwałtownego hamowania, ruszania i skręcania, by nie potrącić pracowników poruszających się po hali.
• Przejazdy bez ładunku: W trakcie przejazdów bez ładunku widły powinny być opuszczone jak najniżej, a maszt musi zostać przechylony do tyłu.
• Jazda do tyłu: Jest dopuszczalna jedynie w sytuacji, gdy ładunek zasłania widok z przodu lub konieczne jest zjechanie załadowanym pojazdem z pochyłości, a także podczas manewrowania w trudno dostępnych przestrzeniach. Wymaga to zachowania szczególnej ostrożności. Przed cofaniem operator ma obowiązek upewnić się, że za pojazdem nie ma ludzi lub przeszkód. Zjeżdżając po pochyłości, należy unikać skręcania, aby zapobiec utracie równowagi pojazdu.
• Podejmowanie ładunku z półek: Operator wózka widłowego musi upewnić się, że dany towar nie jest zbyt ciężki dla danego pojazdu. Następnie powinien wsunąć widły w konstrukcję palety i powoli ją podnieść. Proces ten powinien przebiegać powoli, by nie zahaczyć o konstrukcję regału.
• Wózki spalinowe: Wózki widłowe z napędem spalinowym co do zasady nie mogą być użytkowane w zamkniętych pomieszczeniach, chyba że są napędzane gazem i jest zapewniony odpowiednio wydajny system wentylacji. Przed uruchomieniem silnika konieczne jest upewnienie się, że dźwignia do zmiany biegów znajduje się w położeniu neutralnym.
• Szkolenia i uprawnienia: Za postępowanie zgodnie z przepisami BHP przy obsłudze wózków widłowych odpowiada operator pojazdu. Aby kierować takim urządzeniem, konieczne jest przejście odpowiedniego szkolenia, a następnie uzyskanie pozytywnego wyniku na egzaminie państwowym. Przyszli operatorzy uczą się, jak korzystać z wózków widłowych w sposób bezpieczny dla siebie, przewożonych towarów, osób postronnych i innych pracowników. To oni powinni dbać o stan techniczny pojazdu i sposób jego eksploatacji.

Strefy bezpieczeństwa

Jeśli w danym obiekcie są obecne osoby postronne, konieczne jest odpowiednie zabezpieczenie przestrzeni, w której odbywają się prace z użyciem wózka widłowego. Takie miejsca powinny być oznakowane widocznymi taśmami i znakami lub całkowicie grodzone, uniemożliwiając wstęp osób niepowołanych. Zgodnie z zasadami BHP pieszy powinien zachować co najmniej 1 m odstępu od poruszającego się wózka widłowego.

Konsekwencje nieprzestrzegania przepisów BHP

Nieprzestrzeganie wytycznych BHP niesie za sobą ryzyko poważnych wypadków. Zarówno wózki, jak i podnoszone dzięki nim ładunki, są bardzo ciężkie. Zderzenie z innym pojazdem czy pracownikiem może więc okazać się tragiczne w skutkach. Wykrycie nieprawidłowości w obsłudze wózków widłowych może narazić przedsiębiorcę również na wysokie kary finansowe. Pracodawca powinien kontrolować, jak przebiega praca z wykorzystaniem tych pojazdów i czy operatorzy mają odpowiednie uprawnienia.

Porównanie z amerykańskimi standardami OSHA

W porównaniu z amerykańskimi standardami OSHA, polskie normy wyróżniają się silnym naciskiem na połączenie wymogów inżynieryjnych z praktycznymi rozwiązaniami stosowanymi w projektowaniu przestrzeni magazynowych. System OSHA kładzie szczególny nacisk na szerokość korytarzy roboczych jako kluczowy czynnik gwarantujący bezpieczeństwo podczas pracy wózków widłowych. Przepisy te określają, że każdy typ sprzętu, od wózków Reach Truck po urządzenia VNA, powinien funkcjonować w przestrzeni umożliwiającej sprawne, bezkolizyjne manewry. Integralnym elementem norm OSHA jest także szkolenie operatorów oraz bieżąca kontrola warunków pracy. Oprócz odpowiedniej szerokości korytarzy, regulacje te obejmują wskazania dotyczące zapewnienia właściwej przestrzeni roboczej do obsługi ładunków. W kontekście porównania z obowiązującymi w Polsce przepisami, które precyzyjnie normują parametry przestrzenne magazynów, normy OSHA charakteryzują się większą elastycznością i uniwersalnością. Umożliwia to dostosowanie rozwiązań do szerokiego spektrum konstrukcji wózków oraz różnorodnych warunków operacyjnych.

Analiza porównawcza norm polskich i międzynarodowych wskazuje, że mimo podobieństw wynikających z uniwersalnych zasad bezpieczeństwa, różnice w metodologii wymiarowania korytarzy mają wpływ na dobór optymalnych rozwiązań technologicznych oraz konkretnych modeli wózków. Przykładem nowoczesnego rozwiązania technologicznego, które wpisuje się w te standardy, jest wózek Manitou EMA 18S Bendi.

Dodatkowe aspekty projektowania magazynu

Minimalna odległość między regałami zależy od tego, czy magazyn obsługiwany jest ręcznie, czy z wykorzystaniem wózków widłowych. Przy obsłudze ręcznej wystarczy zwykle około 75-100 cm, aby pracownik mógł swobodnie się poruszać. Wszyscy producenci wózków opracowują specyfikacje techniczne zawierające dane na temat każdego typu i modelu wózka, który sprzedają. Specyfikacje te wskazują informacje konieczne do zaprojektowania obiektu, tzn. przede wszystkim szerokość korytarza potrzebną do ruchu urządzenia, wysokość podnoszenia ładunku oraz wysokość wysuwanego masztu. Jednym z wymiarów zawartych w specyfikacji, na jaki należy zwrócić szczególną uwagę, jest wysokość podnoszenia, tzn. odległość od podłogi do górnej części wideł. Obliczając maksymalną wysokość najwyższego poziomu regału magazynowego, należy pamiętać o części palety znajdującej się pod widłami (ponieważ widły wkładane są między jej nóżki). Należy również ocenić wysokość złożonych masztów w celu ustalenia wymiarów wysokości drzwi i przejść pod regałami, stropów (w przypadku, gdy wózki przemieszczają się pod podestami) itd. W Polsce zagadnienia dotyczące magazynowania oraz aspektów towarzyszących zawarte są w normie EN 15635. Istnieją sytuacje, w których zewnętrzne boczne ramy należy wydłużyć co najmniej o 500 mm powyżej ostatniego poziomu ładunkowego, a wewnętrzne o 100 mm. Odnośnie szerokości tuneli stosuje się te same wymiary jak w korytarzach.
