Wózki widłowe obrotowe: kompleksowy przewodnik

Wózki widłowe są niezastąpionym sprzętem wykorzystywanym w magazynach, halach produkcyjnych oraz podczas transportu ładunków. Wśród nich szczególną grupę stanowią wózki widłowe obrotowe, które dzięki swojej innowacyjnej konstrukcji rewolucjonizują sposób przechowywania i transportu towarów w przemyśle. Artykuł ten ma na celu przedstawienie kluczowych informacji dotyczących budowy, parametrów, zalet i zastosowań tych nowoczesnych maszyn, które zwiększają efektywność i bezpieczeństwo pracy.

Podstawowe elementy budowy wózka widłowego

Klienci często pytają o szczegóły dotyczące budowy wózka widłowego, jego wymiary, wagę czy zakres wysokości podnoszenia. Informacje te są istotne, szczególnie w przypadku wyznaczania dróg transportowych czy szacowania wytrzymałości podłoża w magazynie. Znajomość podstawowych elementów budowy wózka widłowego jest wymagana zarówno w przypadku operatorów, jak i osób odpowiedzialnych za dostosowanie magazynu do pojazdu.

Za prawidłowe funkcjonowanie tych urządzeń odpowiadają m.in. układy: kierowniczy, napędowy, hamulcowy, przeniesienia napędu, elektryczny, hydrauliczny czy podnoszenia. Im nowocześniejszy i bardziej wielofunkcyjny wózek, tym bardziej skomplikowany i złożony system mechanizmów odpowiada za jego pracę.

• Silnik wraz z pokrywą - silnik jest bardzo ważną częścią, która pozwala na pracę widlaka. Nie mniej ważna jest jego osłona, szczególnie w przypadku pojazdów pracujących na zewnątrz, gdyż pozwala ona zabezpieczyć silnik.
• Układ podnoszenia wyposażony w maszt, który może mieć nawet kilkanaście metrów.
• Widły pozwalające podnosić towary na paletach.
• Płyta czołowa, do której przymocowany jest maszt i widły.
• Rama bezpieczeństwa.
• Układ sterowania, który wyróżnia się zamieszczoną przy kierownicy i pedałach dźwignią.

Parametry kluczowe dla wózków widłowych

Wybór odpowiedniego wózka widłowego wymaga znajomości i analizy jego parametrów. Kluczowe z nich to wymiary, waga, udźwig nominalny oraz wysokość podnoszenia.

Wymiary i waga wózków widłowych

Istnieje bardzo duża liczba różnorodnych wózków widłowych, dlatego nie sposób jednoznacznie odpowiedzieć na pytanie, ile waży wózek widłowy. Waga i wymiary widlaków są istotne, ponieważ pozwalają oszacować, czy pojazd "zmieści się" na szerokości drogi transportowej, co umożliwia prawidłowe dostosowanie magazynu do pojazdu.

Udźwig nominalny

Kolejnym ważnym parametrem w przypadku wózków jezdniowych jest wartość udźwigu nominalnego. Jest to maksymalny, przewidziany przez producenta, ciężar ładunku, jaki może unieść pojazd na konkretną wysokość. Diagram udźwigu wózka widłowego przedstawiany jest zwykle w formie tabeli lub wykresu i znajduje się w widocznym miejscu w każdym wózku jezdniowym.

Wysokość podnoszenia

Wysokość podnoszenia to podstawowy parametr wózka widłowego. Bardzo często to właśnie zasięg, jakim dysponuje maszyna, decyduje o możliwości wdrożenia systemu regałowego o danej wysokości. Czynnikiem determinującym wysokość podnoszenia jest przede wszystkim rodzaj, a co za tym idzie, zastosowanie urządzenia w magazynie - maszyna przeznaczona do wysokiego składowania będzie się cechowała innymi parametrami użytkowymi niż standardowy widlak z przeciwwagą.

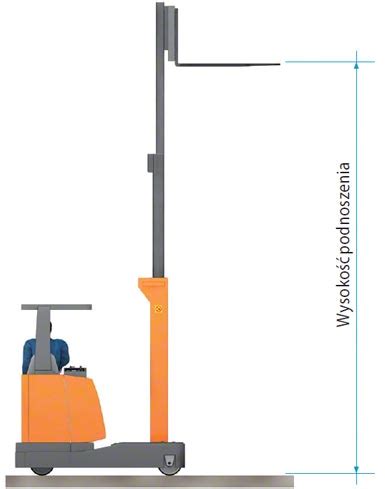

Wysokość podnoszenia wózka widłowego to odległość mierzona - na maksymalnym wysunięciu masztu - od poziomu zero (np. od posadzki magazynu) do wideł maszyny, a precyzując, górnej poziomej powierzchni zęba wideł, gdy maszt jest w pozycji pionowej.

Ważną wartością, zwłaszcza w magazynach wysokiego składowania, jest wysokość swobodnego podnoszenia. Parametr ten jest określany również jako wielkość gabarytowa wózka i mówi nam, jaki zasięg ma urządzenie bez dodatkowego wysunięcia masztu.

Rodzaje wózków a wysokość podnoszenia:

• Wózki widłowe unoszące - urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą transport (maksymalnie 30 centymetrów), nie podlegają Urzędowi Dozoru Technicznego.
• Wózki widłowe podnośnikowe - urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą składowanie i pobieranie z systemów regałowych, podlegają Urzędowi Dozoru Technicznego.

W nowoczesnych magazynach pracują maszyny zaprojektowane do wydajnej realizacji zadań w wąskim obszarze operacyjnym. Przykładem jest wózek widłowy typu Reach Truck, którego konstrukcja została przystosowana do wymagań współczesnej intralogistyki, szczególnie w kontekście trendu budowania hal magazynowych „w górę” i maksymalnego wykorzystania kubatury obiektu poprzez zagęszczanie systemu regałowego.

Wózki widłowe obrotowe: innowacyjne rozwiązanie

Wózki widłowe z obrotowym masztem, zwane również wózkami z systemem 360 stopni obrotu lub z obrotnicą, to coraz popularniejsze rozwiązanie w transporcie towarów. Ich innowacyjna konstrukcja pozwala na pełne obracanie ładunku, co sprawia, że są niezastąpione w wielu branżach i aplikacjach logistycznych.

Jak działają obrotowe maszty?

Obrotnica działa poprzez centralny mechanizm, który umożliwia obrót wideł o 360 stopni, zwiększając mobilność i funkcjonalność. Dzięki możliwości obrotu masztu, operator może manewrować wózkiem w bardzo wąskich przestrzeniach i przy krótkich zakrętach, co znacząco zwiększa efektywność magazynu. Urządzenia te posiadają obrotowe widły, a przedział operatora często podnosi się do góry wraz z ładunkiem, co jest typowe dla wózków widłowych systemowych, których wysokość podnoszenia przekracza 17 metrów, a korytarz potrzebny do bezpiecznej pracy zostaje zredukowany do wartości 1,7 metra.

Zalety wózków widłowych z obrotowym masztem

Wózki widłowe z obrotowym masztem oferują szereg korzyści, które przekładają się na wzrost efektywności operacyjnej i redukcję kosztów:

• Zwiększona mobilność i manewrowość: Możliwość obracania wózka wąskimi przejściami oraz operowania w miejscach o ograniczonej przestrzeni bez konieczności ciągłego manewrowania pojazdem.
• Zwiększona efektywność magazynowania towarów: Szybkie i bezpieczne przemieszczanie produktów nawet w trudno dostępnych miejscach. Obrotnica przyspiesza procesy transportowe, zwiększa efektywność załadunku i skraca czas potrzebny na załadunek i rozładunek.
• Poprawa ergonomii pracy i bezpieczeństwa pracowników: Minimalizowanie zmęczenia operatora, redukcja ryzyka kontuzji oraz uszkodzenia towarów dzięki precyzyjnemu ustawianiu ładunku. Lepsza widoczność na ładunek pozwala uniknąć potencjalnych kolizji.
• Wszechstronność i wielofunkcyjność: Możliwość pracy z różnymi ładunkami, idealne do pracy w magazynach o wąskich przejazdach, w zmiennych środowiskach magazynowych oraz w transporcie i składowaniu różnorodnych towarów.
• Oszczędność czasu i pieniędzy: Zoptymalizowanie procesów logistycznych, usprawnienie przepływu towarów, szybsze i precyzyjniejsze przemieszczanie ładunków. Możliwość obsługi większej ilości palet przy jednoczesnym ograniczeniu potrzeby przemieszczania samego pojazdu.
• Technologiczne zalety: Wysoka nośność, zdolność do poruszania się w trudno dostępnych miejscach oraz składowanie towarów na wysokościach.

Zastosowania wózków widłowych z obrotowym masztem

Wózki widłowe z obrotowym masztem znajdują szerokie zastosowanie w różnych branżach i sektorach gospodarki, w tym w:

• magazynach i centrach logistycznych;
• halach produkcyjnych;
• budownictwie (transport materiałów na miejscach budowy);
• branży logistycznej;
• transporcie towarów wąskimi uliczkami magazynowymi;
• załadunku i rozładunku towarów w kontenerach;
• przeładunku palet na różne wysokości.

Są one również używane we wszelkiego rodzaju magazynach, zakładach produkcyjnych czy na budowach. Idealnie sprawdzają się w magazynach wysokiego składowania, gdzie istotne jest efektywne wykorzystanie dostępnej przestrzeni.

Rodzaje wózków widłowych

Wózki widłowe dzielą się na kilka typów, w zależności od budowy, napędu i przeznaczenia:

Podział wózków widłowych ze względu na budowę:

• Systemowe: Używane na magazynach, ponieważ cechuje je niewielki ciężar i zwrotność. Posiadają obrotowe widły, a przedział operatora podnosi się do góry wraz z ładunkiem.
• Podnośnikowe: Stosowane do przewożenia ładunków o większej masie.
• Podwieszane: Umożliwiają transport razem z towarami.
• Boczne: Odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru.
• Przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów.
• Podnośnikowe (wysokiego składowania): Mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach.
• Bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.
• Maszyny przegubowe: Można je zaliczyć do wózków widłowych wysokiego podnoszenia - ich zasięg bardzo często przekracza 15 metrów. Przeznaczone są do pracy w magazynach, gdzie mamy do czynienia z mniej intensywnym przepływem towarów, a kluczowe znaczenie ma współczynnik wykorzystania przestrzeni oraz uniwersalność samego urządzenia.
• Wózki typu stacker (elektryczne układarki): Podnoszą na wysokość przekraczającą 5 metrów. Na inwestycję tego typu najczęściej decydują się przedsiębiorstwa, które nie wymagają dużego przepływu materiałów.

Podział wózków widłowych ze względu na napęd:

• Elektryczne: Często wykorzystywane w zamkniętych przestrzeniach ze względu na brak emisji spalin.
• Spalinowe: Charakteryzują się dużą mocą i są przeznaczone do pracy na zewnątrz.
• Gazowe: Łączą zalety wózków spalinowych z mniejszą emisją zanieczyszczeń.
• Ręczne: Proste w obsłudze, przeznaczone do lekkich ładunków i krótkich dystansów.

Uprawnienia niezbędne do obsługi wózków widłowych

Aby móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez Urząd Dozoru Technicznego (UDT).

Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Kursy dzielą się na część teoretyczną (przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji) oraz część praktyczną (ćwiczeń z obsługi wózka). Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego.

Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora).

Uprawnienia dzielą się następująco:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem: ważność 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem: ważność 5 lat (uprawniają również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia).

Wybór i konserwacja wózków widłowych

Wybierając wózek widłowy, a w szczególności wózek z obrotnicą, warto zwrócić uwagę na specyfikację techniczną maszyny, dostępny budżet, a także przewidywane zadania, które ma realizować wózek. Równie ważny jest odpowiedni dobór akcesoriów, które mogą znacznie zwiększyć funkcjonalność wózka, np. chwytaki, przesuw boczny, uchwyty czy obrotnica.

Prawidłowe działanie obrotnicy przynosi korzyści takie jak szersze możliwości aplikacyjne i wyższy poziom bezpieczeństwa. Wprowadzenie wózków widłowych z obrotnicą umożliwia usprawnienie procesów magazynowych i poprawę bezpieczeństwa. Dlatego są one używane we wszelkiego rodzaju magazynach, zakładach produkcyjnych czy na budowach.
