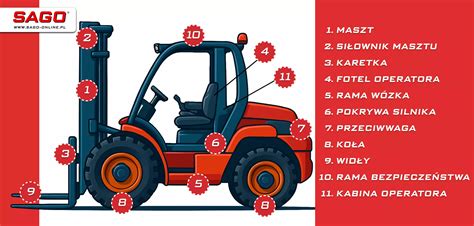

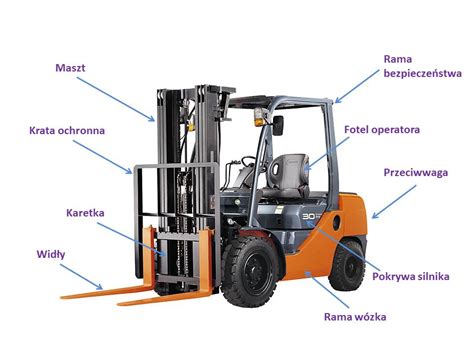

Bezpieczeństwo i efektywność pracy magazynowej oraz przemysłowej w dużej mierze zależą od prawidłowej obsługi wózków widłowych. Kluczową rolę w tym procesie odgrywa umiejętność interpretacji diagramu udźwigu wózka widłowego. Wózki widłowe to pojazdy służące do transportu, załadunku i rozładunku różnego rodzaju towarów. Każdy wózek posiada określony udźwig nominalny, czyli maksymalną wagę ładunku, jaką może unieść przy standardowej odległości środka ciężkości ładunku (najczęściej 500 mm od czoła wideł) oraz przy standardowej wysokości podnoszenia. Jeśli którykolwiek z tych parametrów się zmienia, zmienia się również udźwig rzeczywisty, a operator musi skorzystać z informacji zawartych w diagramie udźwigu wózka.
Czym jest diagram udźwigu wózka widłowego?
Diagram udźwigu wózka widłowego (nazywany także tabelą udźwigu lub wykresem udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka widłowego. Pokazuje on zależność między udźwigiem a innymi parametrami - przede wszystkim wysokością podnoszenia oraz położeniem środka ciężkości ładunku. Na takim diagramie odczytać można, jaki maksymalny ciężar może unieść dany wózek na różnych wysokościach podnoszenia i przy określonej odległości środka ciężkości ładunku od czoła wideł.
Diagram udźwigu wózka widłowego określa jego udźwig nominalny dla wybranych wysokości, biorąc w tym procesie pod uwagę także środek ciężkości podnoszonego ładunku. Nie są to wyłącznie suche wartości udźwigu - diagram uwzględnia wysokość masztu (H) oraz odległość środka ciężkości ładunku od wideł (C), które wpływają na bezpieczny udźwig.
Gdzie znaleźć diagram udźwigu?
Diagram udźwigu wózka widłowego można znaleźć w dwóch głównych miejscach:
- Dokumentacja dołączona do pojazdu: Producent dołącza pełny diagram udźwigu do dokumentacji technicznej każdego wózka.

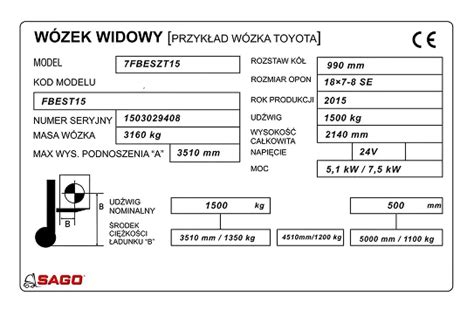

- Na wózku widłowym - tabliczka znamionowa lub naklejka: Aby operator miał dane udźwigu w polu widzenia, uproszczony diagram udźwigu umieszczany jest także bezpośrednio na wózku widłowym - najczęściej w formie metalowej tabliczki znamionowej lub trwałej naklejki.
Tabliczkę znamionową można znaleźć na bocznej ścianie wózka, z przodu na kabinie, masce, wewnątrz kabiny operatora lub na maszcie, w „paleciakach” na dyszlu - tak, aby podczas pracy szybko sprawdzić dopuszczalne parametry. Jest to nie tylko kwestia wygody, ale i wymóg przepisów BHP - każdy wózek widłowy musi posiadać czytelną, aktualną tabliczkę znamionową z danymi udźwigu umieszczoną na pojeździe. Oznaczenia na tabliczce mogą się różnić w zależności od marki (np. symbole A i B zamiast H i C), ale zasada odczytu pozostaje taka sama.
Dlaczego diagramy udźwigu się różnią?
Diagramy udźwigu różnią się w zależności od wózka i nie można ich stosować zamiennie. Każdy model pojazdu ma własną charakterystykę udźwigu określoną przez producenta, dlatego diagram opracowany jest indywidualnie dla danego modelu i konfiguracji. Różnice wynikają z wielu czynników, takich jak marka i model wózka, typ napędu, czy parametry konstrukcyjne masztu.
Wpływ ma też dodatkowy osprzęt (np. chwytaki, przedłużki wideł, przesuw boczny czy ostrogi). Dodatkowe wyposażenie, ze względu na zmianę środka ciężkości lub masy własnej osprzętu, zmniejsza dopuszczalny udźwig, co producent uwzględnia, publikując odrębny wykres dla takiej konfiguracji. Zawsze należy odczytywać informacje z diagramu dedykowanego konkretnemu modelowi wózka i jego aktualnej konfiguracji.
Kluczowe pojęcia związane z diagramem udźwigu
Udźwig nominalny
Udźwig nominalny to maksymalna masa, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta (zazwyczaj przy środku ciężkości 500 mm od czoła wideł i wysokości podnoszenia 3 m). Jest to podstawowa wartość, którą można znaleźć na tabliczce znamionowej wózka.
Udźwig rzeczywisty (zredukowany)
Udźwig rzeczywisty to faktyczna maksymalna masa ładunku, jaką wózek może unieść w danych, konkretnych warunkach pracy, które odbiegają od standardowych. Jeśli środek ciężkości ładunku od czoła wideł znajduje się dalej niż standardowe 500 mm, lub wysokość podnoszenia jest inna niż referencyjna, należy skorzystać z diagramu udźwigu wózka, aby określić rzeczywisty udźwig. W przypadku montażu dodatkowego oprzyrządowania, udźwig nominalny ulega redukcji, a na wózku powinien znaleźć się nowy diagram udźwigu sporządzony przez uprawnionego konserwatora.
Środek ciężkości ładunku
Środek ciężkości podnoszonego ładunku to punkt, w którym skupia się cała masa ładunku. Określa się go jako odległość od czoła wideł do połowy długości ładunku. Przykładowo, jeśli ładunek ma 1200 mm długości, to jego środek ciężkości wypada w połowie, czyli 600 mm od czoła wideł (zakładając, że ładunek jest z jednolitego materiału i ma regularny kształt). Należy jednak pamiętać, że zdarzają się sytuacje, gdy środek ciężkości ładunku nie znajdzie się w połowie długości składowanego produktu, na przykład gdy ładunek nie jest równomiernie rozmieszczony.
Wysokość podnoszenia
Wysokość podnoszenia to maksymalna wysokość, na jaką maszt wózka jest w stanie unieść ładunek. Jest to parametr, który, podobnie jak środek ciężkości, bezpośrednio wpływa na udźwig rzeczywisty wózka - im wyżej należy podnieść ładunek, tym mniejszy będzie udźwig wózka. Maksymalną wysokość wznoszenia wózka można sprawdzić na tabliczce znamionowej lub w dokumentacji producenta.
Stateczność wózka widłowego i trójkąt stateczności
Stateczność wózka polega na zachowaniu stabilności podczas wykonywania wszystkich manewrów oraz czynności związanych zarówno z pobraniem, przewiezieniem, jak i rozładunkiem towaru. Aby wózek widłowy zachował równowagę i nie przewrócił się w trakcie pracy, ważne jest zachowanie wypadkowego środka ciężkości w obrębie tzw. trójkąta stateczności (nazywanego też trójkątem stabilności lub trójkątem bezpieczeństwa).
Na stateczność wózka największy wpływ mają trzy podstawowe parametry:
- Masa ładunku: Wraz ze wzrostem masy ładunku środek ciężkości przesuwa się w stronę ładunku, a cały układ zbliża się do krawędzi trójkąta stateczności.
- Odległość środka ciężkości ładunku od czoła wideł: Im dalej znajduje się ładunek, tym bardziej środek ciężkości przesuwa się na zewnątrz i wózek szybciej traci stabilność.
- Wysokość podnoszenia ładunku: Im wyżej unoszony jest ładunek, tym wyżej wędruje środek ciężkości i tym łatwiej o zachwianie równowagi wózka.
Diagram udźwigu jest narzędziem, które pozwala ocenić, czy planowana operacja mieści się w tych bezpiecznych granicach, zapobiegając utracie stateczności. Trójkąt stateczności jest również zależny od ogólnego stanu technicznego pojazdu, co podkreśla konieczność regularnych kontroli.
Jak prawidłowo odczytywać diagram udźwigu wózka widłowego?
Procedura odczytywania danych z diagramu udźwigu, niezależnie od tego, czy ma on postać tabeli czy wykresu liniowego, nie jest skomplikowana. Operator, posiadając dwie spośród trzech wartości (wysokość podnoszenia, odległość środka ciężkości ładunku, maksymalny udźwig), jest w stanie określić trzecią. Kluczem do poprawnego odczytu jest zrozumienie sposobu zapisywania danych.
Kroki odczytu:
- Wyznaczenie środka ciężkości ładunku: Określ odległość środka ciężkości ładunku od czoła wideł, najczęściej dzieląc długość ładunku przez dwa.
- Odnalezienie w tabeli (lub na wykresie) dwóch znanych wartości: Zazwyczaj jest to odległość środka ciężkości ładunku od czoła wideł (np. na osi poziomej lub w dolnym wierszu tabeli) oraz maksymalna wysokość wznoszenia (np. na osi pionowej lub w skrajnej lewej kolumnie tabeli). Obie wartości podawane są w milimetrach.
- Wyznaczenie maksymalnego udźwigu (lub innej szukanej wartości): W tabeli odszukaj pole, w którym przecinają się dwie linie (lub na wykresie - punkt przecięcia odpowiadających im linii). Liczba wpisana w tej komórce (lub odczytana z osi) to właśnie maksymalny dopuszczalny ciężar ładunku, podawany w kilogramach. Jeśli ładunek jest cięższy, nie wolno go podnosić na tę wysokość.

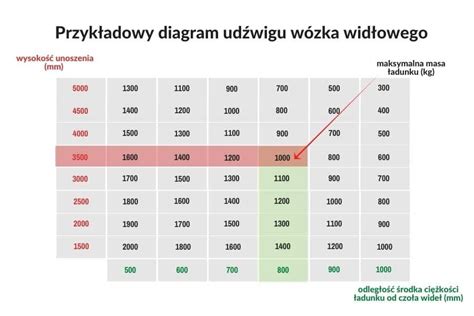

Poniżej przedstawiono przykładowy diagram udźwigu w formie tabeli:
| wysokość podnoszenia | środek ciężkości (mm) | |||||
|---|---|---|---|---|---|---|
| (mm) | 500 | 600 | 700 | 800 | 900 | 1000 |
| 5000 | 3200 | 2700 | 2200 | 1600 | 1200 | 700 |
| 4000 | 3400 | 2900 | 2400 | 1800 | 1400 | 900 |
| 3000 | 3600 | 3100 | 2600 | 2100 | 1600 | 1100 |
| 2000 | 3800 | 3300 | 2800 | 2300 | 1800 | 1300 |
| 1000 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 |
Przykład odczytu: Jeśli ładunek musi być podniesiony na maksymalną wysokość 5 metrów (5000 mm), a środek jego ciężkości wypada w odległości 1 metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kilogramów (wartość pogrubiona w tabeli). Oznacza to, że ładunek nie może przekroczyć takiej wagi.
Konsekwencje błędnej interpretacji diagramu
Błędy przy ocenie udźwigu wózka widłowego mogą mieć poważne konsekwencje - od uszkodzeń sprzętu, przez zagrożenie dla zdrowia pracowników, aż po kosztowne przestoje w pracy. Jednym z najczęstszych błędów jest ignorowanie diagramu udźwigu i opieranie się wyłącznie na udźwigu nominalnym, który obowiązuje tylko w ściśle określonych warunkach.
Konsekwencje te mogą obejmować:
- Utratę stateczności i przewrócenie się wózka widłowego: Może to nastąpić nawet przy podnoszeniu ładunku lżejszego niż udźwig nominalny, jeśli zignoruje się zależność udźwigu od wysokości i środka ciężkości. Operator wózka może doznać poważnych obrażeń lub stracić życie.
- Upadek ładunku z dużej wysokości: Prowadzi do zniszczenia towaru oraz stanowi zagrożenie dla zdrowia i życia pracowników znajdujących się w pobliżu.
- Uszkodzenia sprzętu: Przeciążenie może skutkować uszkodzeniem masztu (np. wygięcie, odkształcenie) lub całego układu podnoszenia wózka.
Innymi błędami są: nieprawidłowa ocena środka ciężkości ładunku (szczególnie gdy ładunek nie jest równomiernie rozmieszczony), nieprawidłowe rozstawienie lub wysunięcie wideł, czy niedoszacowanie masy ładunku. Aby uniknąć tych problemów, operator wózka widłowego powinien zawsze mieć dostęp do aktualnej tabeli udźwigu oraz przechodzić regularne szkolenia z zakresu prawidłowego odczytywania danych z diagramu.

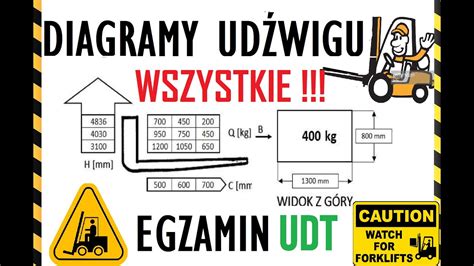

Diagram udźwigu wózka widłowego cz. 2 z 10 - test nowy egzamin udt
Diagram udźwigu a egzamin UDT
Znajomość diagramu udźwigu wózka widłowego to podstawa bezpiecznej i efektywnej pracy w magazynie lub hali produkcyjnej. Jest to również umiejętność niezbędna do zdania państwowego egzaminu UDT na wózki widłowe. Pytanie o diagram udźwigu pojawia się zawsze w trakcie trwania egzaminu UDT, gdyż poznanie zasady odczytywania wartości z tego diagramu jest czynnością, bez której nie może obejść się żaden operator.
Na egzaminie mogą paść pytania o stateczność wózka, tabliczkę znamionową, diagram udźwigu czy udźwig zredukowany. Kandydat często dostaje schematyczny diagram i musi z niego odczytać maksymalny ciężar lub wysokość podnoszenia przy zadanych parametrach.
Diagram udźwigu wózka widłowego to podstawowe narzędzie każdego operatora, obrazujące ograniczenia udźwigu w zależności od warunków pracy. Nie przedstawia jedynie jednej liczby udźwigu, lecz cały zestaw zależności między masą ładunku, wysokością podnoszenia a środkiem ciężkości. Odczytywanie danych na podstawie diagramu udźwigu wózka widłowego to jedna z podstawowych umiejętności każdego operatora. Wiedza z tego zakresu jest niezbędna nie tylko do obsługi wózka, ale również konieczna, aby zdać państwowy egzamin UDT, gdyż jedno z pytań zadawanych przez komisję dotyczy właśnie diagramu udźwigu. Umiejętność odczytania diagramu udźwigu wózka widłowego pozwala między innymi na określenie, na jaką maksymalną wysokość można unieść dany ciężar, czy jak ciężki może być ładunek, a przede wszystkim - na zachowanie bezpieczeństwa pracy.
