Bezpieczeństwo w branży elektroenergetycznej jest kwestią priorytetową. Większość prac w tym sektorze zalicza się do szczególnie niebezpiecznych, a rygorystyczne zasady mają na celu ograniczenie ryzyka utraty zdrowia i życia zarówno elektromonterów w terenie, jak i osób postronnych, które mogą znaleźć się w okolicy linii wysokiego napięcia. Kluczową sprawą jest minimalizowanie ryzyka, dlatego główna część wytycznych i zasad skupia się na odpowiednim przygotowaniu prac oraz zabezpieczeniu miejsca ich realizacji.
Ogólne Zasady Bezpieczeństwa Pracy w Pobliżu Linii Elektroenergetycznych
Praca na liniach wysokiego napięcia rządzi się swoimi zasadami, a bezpieczeństwo pracujących osób jest kwestią nadrzędną. Ocena ryzyka jest podstawą, która decyduje o ilości i rodzaju środków ochrony, jakie należy zapewnić pracownikom na czas niezbędnych robót. Zasady bezpieczeństwa trzeba stosować zawsze, niezależnie od wielkości przeprowadzanych prac i czasu ich trwania.
Dokumentacja i Weryfikacja
Znaczna część prac wymaga opracowania Instrukcji Bezpiecznego Wykonywania Robót (IBWR), stanowiącej załącznik do Planu Bezpieczeństwa i Ochrony Zdrowia (Plan BiOZ). Zawiera ona szczegółowe informacje dotyczące planowanej pracy, między innymi zakres, sposób realizacji (łącznie z kolejnością prac do wykonania), niezbędny sprzęt oraz zasoby, a przede wszystkim zidentyfikowane zagrożenia i konieczne do zastosowania środki kontroli ryzyka.
Prace w sąsiedztwie linii elektroenergetycznych są prowadzone na podstawie polecenia pisemnego (ewentualnie instrukcji eksploatacji), co stanowi wielostopniową weryfikację bezpieczeństwa.
Środki Ostrożności i Wyposażenie
- Oprócz przestrzegania obowiązujących procedur, pracując na liniach wysokiego napięcia, należy zachować rozwagę i należytą ostrożność.
- Zawsze trzeba uwzględnić margines bezpieczeństwa oraz aktywnie reagować na pojawiające się zagrożenia, np. wpływ silnych podmuchów wiatru na operacje dźwigowe w granicach strefy pracy, zanim doprowadzą do wypadku.
- Należy stosować sprawny i dopuszczony do użytku sprzęt dielektryczny.
Ochrona Osób Postronnych
Zasady bezpiecznej organizacji i realizacji prac na liniach wysokiego napięcia to nie tylko kwestia zadbania o pracowników, ale także o osoby postronne. Strefy prac są wygradzane i oznaczane tablicami informacyjnymi i ostrzegawczymi w taki sposób, by zminimalizować możliwość przypadkowej obecności osób postronnych. Nawet kiedy żadne prace nie są prowadzone, niebezpieczne strefy czynnych obiektów i urządzeń (grożące porażeniem) są także starannie oznaczane, wraz z podaniem dokładnych odległości, których pod żadnym pozorem nie należy przekraczać.
Pracując przy napowietrznych liniach przesyłowych lub w ich pobliżu, należy zawsze zachować czujność, nawet będąc poza strefą zagrożenia. Ryzyko porażenia prądem istnieje również poza nią, choć jest ono nieporównywalnie mniejsze. Ogólne wytyczne dotyczące pracy elektromonterów pomagają zapobiegać najpoważniejszym wypadkom przy realizacji prac pod napięciem lub w pobliżu linii wysokiego napięcia, gdzie istnieje ryzyko poparzenia łukiem elektrycznym lub porażenia w wyniku kontaktu z przewodami.
Zapobiegaj porażeniom prądem: Pracuj bezpiecznie z dźwigami w pobliżu linii energetycznych
Rodzaje Linii Elektroenergetycznych i Związane z Nimi Zagrożenia
Linie wysokiego napięcia przenoszą ogromne ilości energii elektrycznej na duże odległości. Kontakt z nimi, zarówno bezpośredni, jak i pośredni, może prowadzić do śmiertelnych porażeń prądem. Nawet zbliżenie się do linii wysokiego napięcia może być niebezpieczne, ponieważ prąd może przeskoczyć z linii na pobliski obiekt lub osobę, jeśli odległość jest zbyt mała.
Typy Linii Napowietrznych
Elektroenergetyczne linie napowietrzne przesyłowe i rozdzielcze prądu przemiennego (wysokiego, średniego i niskiego napięcia) przeznaczone są do przesyłania energii elektrycznej:
- Linie napowietrzne niskiego napięcia (NN): poniżej 1 kV. Wykorzystywane są do dostarczenia energii elektrycznej do indywidualnych odbiorców, gospodarstw domowych lub małych zakładów przemysłowych. Odległość między słupami standardowo wynosi 30-50 m.
- Linie napowietrzne średniego napięcia (SN): 1-60 kV. Stosowane do przesyłu energii elektrycznej na średnie odległości i do rozdziału energii elektrycznej, a także do bezpośredniego zasilania maszyn elektrycznych wysokiej mocy.
- Linie wysokiego napięcia (WN): 60-400 kV. Stosowane przy przesyle energii elektrycznej na duże odległości, od elektrowni do stacji transformatorowo-rozdzielczych lub dużych zakładów przemysłowych. Odległość pomiędzy słupami wynosi około 300 m (linia jednotorowa) lub 250 m (dwutorowa). Odległość między najbliższymi przewodami roboczymi to minimum 3 m.
- Linie najwyższego napięcia (NWN): powyżej 400 kV. To główne "autostrady energetyczne", które transportują ogromne ilości energii, minimalizując straty mocy.
Zjawiska Elektryczne
Charakterystyczne buczenie na linii wysokiego napięcia, czyli szumy akustyczne, są wynikiem wyładowania energii (wyładowania koronowe) w chwili, gdy natężenie pola elektrycznego na powierzchni przewodu jest większe niż wytrzymałość na przebicie powietrza wokół niego.
Pojęcia Kluczowe: Pas Zajętości, Służebności i Ochronny oraz Strefa Ochronna
Częstą praktyką, nawet wśród osób zajmujących się zawodowo dystrybucją energii elektrycznej, jest mylne określanie pojęć związanych z poszczególnymi pasami linii energetycznych. Z elektroenergetycznymi liniami napowietrznymi i kablowymi wiążą się pojęcia:
- Pas zajętości linii: zwany również szerokością linii elektroenergetycznej napowietrznej lub kablowej, oznacza poziomą odległość rzutów pionowych skrajnych przewodów fazowych linii napowietrznych albo poziomą odległość rzutów pionowych skrajnych kabli ułożonych w ziemi.
- Pas służebności: zwany również pasem technologicznym, technicznym lub eksploatacyjnym, oznacza powierzchnię wzdłuż linii konieczną dla właściwego korzystania z urządzeń. Szerokość pasa służebności powinna być przyjęta w taki sposób, aby zapewnić możliwie prawidłowy i nieskrępowany dostęp dla wykonywania czynności eksploatacyjnych (oględzin, napraw, przeglądów, konserwacji, usuwania awarii).
- Pas ochronny: pas o szerokości przekraczającej szerokość linii napowietrznej. Uwzględnia potrzebę zachowania bezpiecznych odstępów izolacyjnych będących pod napięciem przewodów fazowych linii od innych obiektów, np. rurociągów, budynków, czy dróg. Zapewnia też konieczność ograniczenia pola elektromagnetycznego do poziomu dopuszczalnego w przypadku wyższych napięć. Szerokość pasa ochronnego jest ustalana indywidualnie.
Strefa ochronna to obszar znajdujący się w bezpośrednim sąsiedztwie linii energetycznej, to jest w bezpośrednim sąsiedztwie pasa ochronnego. Jej wyznaczenie podyktowane jest koniecznością ochrony ludzi przed działaniem pola elektrycznego i elektromagnetycznego, ochroną ludzi i mienia przed skutkami awarii linii (np. zerwanie), a także przed niebezpieczeństwami związanymi z pracą innych urządzeń elektrycznych w tej strefie. Szerokość strefy ochronnej zależy przede wszystkim od przesyłanego napięcia i kształtuje się od kilku metrów (dla linii niskich napięć) do kilkudziesięciu metrów (dla linii wysokich napięć). Im wyższe napięcie, tym większy obszar strefy ochronnej. Linie wyznaczające strefy ochronne zaznaczone są w Miejscowym Planie Zagospodarowania Przestrzennego (MPZP).
Bezpieczne Odległości dla Wózków Widłowych i Innych Maszyn Ciężkich
Praca maszyn ciężkich, takich jak wózki widłowe, koparki, ładowarki czy spycharki, to zadanie wymagające nie tylko umiejętności, ale również ogromnej odpowiedzialności. Jednym z kluczowych aspektów bezpieczeństwa na placu budowy jest zachowanie odpowiednich odległości od linii wysokiego napięcia. Ignorowanie tych zasad może prowadzić do poważnych wypadków, zagrażających zdrowiu i życiu pracowników, a także do uszkodzenia sprzętu i infrastruktury.
Regulacje Prawne

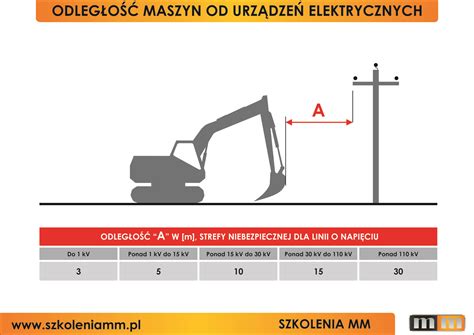

Polskie prawo oraz normy europejskie określają minimalne bezpieczne odległości pracy od linii wysokiego napięcia. Przepisy jasno określają minimalną odległość od linii energetycznych - zależy ona od wysokości napięcia linii. Te odległości są regulowane przez Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. dotyczące bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych. Zgodnie z nim, podczas wykonywania robót budowlanych nie jest dopuszczalne sytuowanie stanowisk pracy, składowisk wyrobów i materiałów lub maszyn i urządzeń budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi lub w odległości liczonej w poziomie od skrajnych przewodów, mniejszej niż:
- 3 m od linii o napięciu znamionowym nieprzekraczającym 1 kV,
- 5 m od linii o napięciu znamionowym powyżej 1 kV, lecz nieprzekraczającym 15 kV,
- 10 m od linii o napięciu znamionowym powyżej 15 kV, lecz nieprzekraczającym 30 kV,
- 15 m od linii o napięciu znamionowym powyżej 30 kV, lecz nieprzekraczającym 110 kV,
- 30 m od linii o napięciu znamionowym powyżej 110 kV.
Pojazdy i wszelkie urządzenia powinny być ustawione stabilnie - w sposób uniemożliwiający przedostanie się ich ruchomych części lub ładunku poza granicę strefy pracy. W przypadku prowadzenia prac na liniach niskiego i wysokiego napięcia minimalny dystans, który stanowi zewnętrzną granicę bezpiecznej strefy pracy, mierzony jest poziomo od skrajnych przewodów.
Praca w Obrębie Strefy Niebezpiecznej
Prace na wysokości, w obrębie linii i urządzeń elektroenergetycznych należą do szczególnie niebezpiecznych. Porażenie prądem jest w tym przypadku jednym z najczęstszych powodów śmiertelnych wypadków. Aby zminimalizować ryzyko pracy w pobliżu urządzeń i instalacji elektrycznych, konieczne jest wyznaczenie strefy niebezpiecznej, odgrodzenie jej i oznakowanie tak, by zarówno pracownicy, jak i osoby postronne byli należycie chronieni. Zakres obszaru stref niebezpiecznych określają przepisy BHP.
Co zrobić, gdy obszar pracy wózka widłowego lub innej maszyny znajduje się w obrębie strefy niebezpiecznej lub wręcz krzyżuje się z linią elektroenergetyczną? W takim wypadku należy:
- Uzgodnić bezpieczne warunki pracy z użytkownikiem linii (lokalną spółką dystrybucyjną dla linii 0,4 do 110 kV, lub operatorem systemu przesyłowego, np. Polskimi Sieciami Elektroenergetycznymi dla linii o napięciu 220, 400 kV).
- Tam, gdzie to możliwe, odłączyć urządzenia i sieci od prądu.
- W pozostałych przypadkach konieczne jest zabezpieczenie miejsca pracy przez użycie osłon oraz wyznaczenie maksymalnej odległości wysięgnika. Zaleca się utrzymanie odległości 15 metrów od betonowych słupów energetycznych przy w pełni rozłożonym wysięgniku oraz 9 metrów od słupów drewnianych.
- Należy unikać wszelkich prac konserwacyjnych prowadzonych na linii pod napięciem.
Monitorowanie i Szkolenia
Niezwykle ważne jest stałe monitorowanie położenia maszyny względem linii. Dlatego w przypadku robót w pobliżu czynnych linii powinien być wyznaczony pracownik odpowiedzialny za nadzór i ostrzeganie. Najprostsza jest ocena wzrokowa - porównywanie wysokości maszyny z obiektami obok. Coraz częściej stosuje się też nowoczesne technologie, czyli dalmierze laserowe albo systemy GPS.
Operatorzy maszyn ciężkich muszą być świadomi tych zasad i ściśle ich przestrzegać. Posiadanie odpowiednich uprawnień, np. wydawanych przez Warszawski Instytut Technologiczny Łukasiewicz, jest niezbędne, aby móc legalnie i bezpiecznie obsługiwać maszyny ciężkie. Uprawnienia te zapewniają operatorom wiedzę i umiejętności niezbędne do wykonywania swojej pracy w sposób profesjonalny i bezpieczny. Niezbędne jest również właściwe przeszkolenie operatorów, np. podestów ruchomych, z uprawnieniami nadanymi przez Urząd Dozoru Technicznego.
Bezpieczna Odległość od Linii Energetycznych dla Budynków
Bezpieczna odległość od linii energetycznych będzie warunkowała od wielu niezależnych czynników, m.in. od rodzaju izolacji, obciążenia wiatrem, maksymalnej temperatury, konstrukcji budynku, obciążenia oblodzeniem, czy choćby warunków lokalnych. Powinna być uwzględniona w projekcie przebiegu linii - w projekcie zagospodarowania placu budowy. Zasady przebiegu trasy linii energetycznych powinny być przestrzegane tak, aby podczas eksploatacji nie powodowały utrudnień w ruchu drogowym i pieszym oraz nie powodowały utrudnień związanych z utrzymaniem tych dróg. Linie energetyczne powinny być usytuowane w odległości co najmniej 5 m od granicy pasa drogowego. Dodatkowo linie elektroenergetyczne nie powinny przechodzić nad stacjami paliw płynnych i gazowych, budowlami zawierającymi materiały niebezpieczne pożarowo i strefami zagrożonymi wybuchem.
Polskie Normy
Zgodnie ze zmianą z 7 kwietnia 2009 r. Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2002 nr75 poz.690) budynek z pomieszczeniami przeznaczonymi na pobyt ludzi powinien być wznoszony poza zasięgiem zagrożeń i uciążliwości określonych w przepisach odrębnych.
Norma PN-E-05100-1:1998 wprowadziła dla linii napowietrznej o napięciu znamionowym powyżej 1 kV wymagania dotyczące odległości:
- Odległości pionowe przewodów linii elektroenergetycznej w przypadku skrzyżowania z budynkiem przy największym zwisie normalnym były nie mniejsze od:
- O = 5 + U/150 [m] - od łatwo dostępnej i łatwo zapalnej części budynku
- O = 3,5 + U/150 [m] - od trudno dostępnej i trudno zapalnej części budynku
Poniższa tabela przedstawia odległość dla poszczególnych linii energetycznych o napięciu 1-400 kV:
U przy napięciu znamionowym w poziomie od budynków [m] od powierzchni ziemi [m] od łatwo dostępnej i łatwo zapalnej części budynku od trudno dostępnej i trudno zapalnej części budynku 1 kV 6.00 5.00 3.5 - 15 kV 7.10 5.10 3.6 - 30 kV 7.20 5.20 3.7 - 110 kV 7.74 5.74 4.23 - 220 kV 8.47 6.47 4.97 - 400 kV 9.67 7.67 6.17 - - Bezpieczna odległość pozioma przewodu nieuziemionego od budynku w przypadku zbliżenia powinna wynosić co najmniej:
- przy bezwietrznej pogodzie:
- O = 1 + (b/2) + (U/150) [m] - od każdej trudno dostępnej części budynku oraz od krawędzi dachu
- O = 2 + (b/2) + (U/150) [m] - od każdej łatwo dostępnej części budynku oraz od krawędzi dachu
- przy wietrze:
- O = 1 + U/150 [m]
Tabela odległości przewodu nieuziemionego od budynku w przypadku zbliżenia przy wietrze:
U bezpieczna odległość przewodu nieuziemionego od budynku w przypadku zbliżenia przy wietrze [m] 1 kV 1.00 15 kV 1.10 30 kV 1.20 110 kV 1.73 220 kV 2.47 400 kV 3.67 Dodatkowo norma ta ustala odległości minimalne nieuziemionych linii o napięciu do 1 kV przy największym zwisie, w określonych warunkach pogodowych:
- 1 m - od każdej dostępnej części budynku, konstrukcji lub krawędzi dachu,
- 0,75 m - od krawędzi dachu, jeżeli przewód jest izolowany,
- 0,2 m - od trudno dostępnej części budynku, jeżeli przewód jest zawieszony na wysięgnikach ściennych, a rozpiętość przęsła wynosi do 20 m,
- 2,5 m - w kierunku pionowym w górę,
- 1,5 m - w kierunku pionowym w dół i poziomym - od każdej łatwo dostępnej części budynku, np. parapetu okna, podłogi balkonu (nie dotyczy dachu, który nie służy za taras).
- przy bezwietrznej pogodzie:
- Odległość przewodu nieuziemionego linii napowietrznej od każdego punktu korony drzewa przy bezwietrznej pogodzie oraz zwisie normalnym powinna wynosić co najmniej: 2,5 + U/150 + s [m]
W powyższych wzorach:
- O - bezpieczna odległość,
- b - oznacza odległość między przewodami linii w m,
- U - oznacza napięcie znamionowe linii w kV,
- s - wielkość przyrostu pięcioletniego, właściwego dla gatunku drzewa w m.
Druga norma PN-SEP-E-003 „Elektroenergetyczne linie napowietrzne” określa wymagania dotyczące projektowania i budowy linii napowietrznych z przewodami izolowanymi. Dla linii z przewodami pełnoizolowanymi do 1 kV najmniejsza dopuszczalna odległość powinna wynosić:
- 0,2 m od trudno dostępnej części budynku,
- 1 m - od balkonu, tarasu i otworu okiennego.
Odległość przewodów linii izolowanej od pni i konarów drzew powinna wynosić co najmniej:
- 0,5 m dla linii z przewodami pełnoizolowanymi,
- 1 m dla linii z przewodami niepełnoizolowanymi.
Zgodnie z normami PN-75-E-05100-1:1998, PN-EN-50341-1:2001 oraz PN-EN-50423-1:2007 przyjmuje się, że od linii napowietrznej o napięciu znamionowym:
- 1 kV - 45 kV powinna być zachowana odległość 3 m,
- przy napięciu 110 kV - 4,9 m (odległość zależy również od materiałów, z których został wybudowany dom).
Wpływ Linii Energetycznych na Zdrowie
Istnieje prawdopodobieństwo, że mieszkanie w bliskiej odległości od linii energetycznej może powodować uciążliwości, w tym zwiększone ryzyko występowania niektórych dolegliwości czy chorób (bóle głowy, rozdrażnienie, bezsenność). Niestety, na poparcie tej tezy nie ma dokładnych, jednoznacznych badań naukowych. Mimo to, zaleca się, aby dla własnego zdrowia psychicznego, zachowywać możliwie jak największą odległość od linii energetycznych przy budowie domu. Warto również pamiętać, że budowa domu w bliskim sąsiedztwie linii energetycznych może sprawić, że właściciel będzie zobowiązany do udostępniania posesji pracownikom zakładu energetycznego w celu naprawy awarii.
