Zasada działania podnoszenia w wózku widłowym

Wózki widłowe to niezastąpione maszyny, które od lat są nieodzownym elementem pracy w magazynach, zakładach przemysłowych, centrach logistycznych oraz na placach budowy. Bez wątpienia stanowią kluczowe narzędzie dla efektywnego przenoszenia ładunków o różnych gabarytach i konstrukcjach. Ich wydajna i bezpieczna praca opiera się na synergistycznej pracy kilku kluczowych systemów, a w szczególności układu hydraulicznego, który jest sercem mechanizmu podnoszenia.

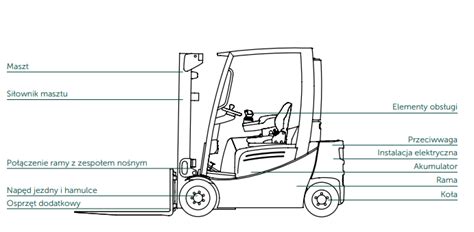

Budowa wózka widłowego: kluczowe elementy

Zanim przejdziemy do szczegółów dotyczących budowy wózków widłowych, warto zacząć od ogólnych informacji na temat ich składu. Główne części każdego wózka to: rama, maszt, widełki, silnik, koła, układ hydrauliczny oraz kabina operatora. Budowa wózka widłowego jest dostosowana do jego głównego zadania - transportowania i podnoszenia ciężkich ładunków. Wyróżnić w niej możemy:

• Rama i nadwozie: wykonane ze stali, ich kształt, wielkość i forma zależą od modelu wózka. W skład ramy i nadwozia wchodzą m.in. fotel operatora, daszek ochronny, przeciwwaga, błotniki, karetka (czyli płyta czołowa, na której mocowane są widełki), klatka bezpieczeństwa oraz kabina operatora.
• Maszt: kluczowy element odpowiedzialny za unoszenie, utrzymanie i opuszczanie towarów. Jest montowany pionowo z przodu pojazdu i składa się z profili masztowych, siłownika masztu, łańcuchów, łożysk oraz wideł. W przypadku wózków czołowych, maszt może mieć trzy rodzaje mechanizmów podnoszenia:
  • Standardowy STD (Simplex)
  • Podwójny (Duplex)
  • Trójramienny (Triplex)
  Które umożliwiają różne wysokości podnoszenia. Maszt to element umożliwiający podnoszenie i opuszczanie wideł.
• Widełki: stanowią kluczowy element do podnoszenia ładunków, montowane na końcu masztu za pomocą specjalnych zacisków. Są wykonane z wytrzymałych materiałów, zazwyczaj ze stali i zamontowane na prowadnicach masztu.
• Silnik: jeden z kluczowych elementów, decydujących o tym, jak zbudowany jest wózek widłowy. Wyróżniamy trzy główne rodzaje silników:
  • Spalinowe (benzynowe, diesel/olej napędowy)
  • Elektryczne
  • Hybrydowe
  Silniki spalinowe zapewniają większą wydajność i siłę, przez co mogą przenosić większe ładunki.
• Koła i opony: muszą być w dobrym stanie, aby zapewnić stabilność i bezpieczne poruszanie się pojazdu. Wózki widłowe wyposażone są w różnego rodzaju koła - pełne, pneumatyczne lub bieżnikowane. Mniejsze koła wózków elektrycznych mogłyby nie poradzić sobie w nierównym terenie.
• Kabina operatora: przeznaczona do operowania pojazdem. Znajdują się w niej wszystkie niezbędne elementy do obsługi wózka widłowego, takie jak kierownica, dźwignie oraz pedały umożliwiające sterowanie całym pojazdem. Jest to ważne miejsce, gdyż pracownik z ogromną uwagą musi sterować maszyną i utrzymywać odpowiednią ostrożność.

Układ hydrauliczny - serce mechanizmu podnoszenia

Do tego, by wózek widłowy sprawnie działał, niezbędny jest układ hydrauliczny. To właśnie dzięki hydraulice maszt i widełki są w stanie unosić się w górę i opadać w dół. Układ hydrauliczny odpowiada za podnoszenie ładunku i pracę wideł. Jest to technologia wykorzystująca ciecz do przekazywania energii. W wózkach widłowych elektrycznych system ten opiera się na wykorzystaniu oleju hydraulicznego, który jest przepompowywany pod wysokim ciśnieniem w celu generowania siły potrzebnej do podnoszenia i przemieszczania ładunków.

Z czego składa się układ hydrauliczny w wózku widłowym?

Budowa układu hydraulicznego wózka widłowego to fundament działania maszyny, ponieważ odpowiada za kluczowe funkcje - podnoszenie i opuszczanie ładunków. Układ ten działa na zasadzie przesyłania cieczy pod wysokim ciśnieniem, co umożliwia generowanie ogromnej siły przy minimalnym wysiłku. Główne elementy systemu to:

• Pompa hydrauliczna: serce układu hydraulicznego. Jej zadaniem jest wytwarzanie ciśnienia w układzie poprzez przepompowywanie oleju hydraulicznego. Odpowiedzialna za tłoczenie cieczy pod ciśnieniem.
• Zbiornik na ciecz hydrauliczną: magazynuje olej hydrauliczny, który jest wykorzystywany do działania układu.
• Zawory kontrolne/sterujące: kontrolują przepływ oleju w układzie, umożliwiając precyzyjne sterowanie ruchem masztu oraz innych elementów hydraulicznych. Kierują przepływem oleju, decydując o tym, w którym kierunku będzie się poruszać siłownik.
• Siłowniki hydrauliczne: przekształcają energię hydrauliczną w energię mechaniczną. Są to cylindryczne urządzenia, które przesuwają maszt lub widły w górę i w dół. Przekształcają energię cieczy hydraulicznej w ruch.
• Przewody hydrauliczne: umożliwiają przepływ oleju między poszczególnymi elementami układu.
• Filtry: oczyszczają olej z zanieczyszczeń, które mogłyby uszkodzić pompę lub inne elementy układu.

Zasada działania podnoszenia

Podstawą działania systemu hydraulicznego jest prawo Pascala, które mówi, że ciśnienie w zamkniętym układzie cieczy rozkłada się równomiernie we wszystkich kierunkach. Pod wpływem ciśnienia olej przepływa przez przewody hydrauliczne do zaworów sterujących. Olej trafia do siłowników hydraulicznych, które przekształcają ciśnienie w siłę mechaniczną, umożliwiając podnoszenie i opuszczanie ładunków.

Mechanizmy podnoszenia i typy wózków

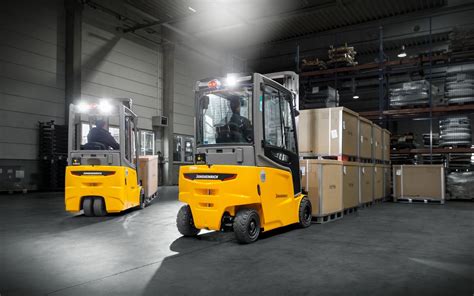

Wózek podnośnikowy widłowy to urządzenie, które wykorzystuje się w większości magazynów. Może być wykorzystywany na dwa sposoby: do pobierania towaru z regału, podnoszenia go i opuszczania w pionie, a także do przewożenia towarów na terenie magazynu. W przypadku większości wózków widłowych podnośnikowych przewożone przedmioty znajdują się na paletach. Aby pobrać towar z półki, operator uruchamia widły, które przesuwają się po maszcie na odpowiednią wysokość. Następnie widły wsuwają się pod paletę, podnoszą ją lekko do góry i opuszczają na dół. W tej pozycji, gdy ładunek znajduje się maksymalnie blisko podłoża, można przetransportować go w wybrane miejsce.

Różnice pomiędzy wózkiem podnośnikowym a wózkiem unoszącym

Choć akumulatorowe wózki podnośnikowe spotyka się w magazynach najczęściej, nie jest to jedyny rodzaj urządzeń wykorzystywanych do transportu wewnątrzmagazynowego. Drugim rodzajem, dość popularnym, są wózki unoszące. Czym różnią się one od wózków podnośnikowych?

• Wózki unoszące: unoszą przewożone palety na niewielką wysokość - zazwyczaj do kilkudziesięciu centymetrów. Wykorzystuje się je jedynie w przypadku towarów nisko położonych, zwłaszcza na posadzkach. Sprawdzają się także podczas rozładunku i załadunku samochodów ciężarowych.
• Wózki podnośnikowe: pozwalają na składowanie ładunków na różnych wysokościach, w graniach określonych ich konstrukcją. Wśród wózków podnośnikowych wyróżnić można również wózki z bocznym mechanizmem podnoszenia, w których maszt lub karetka z widłami mogą być wysuwane lub wciągane wzdłuż wózka.

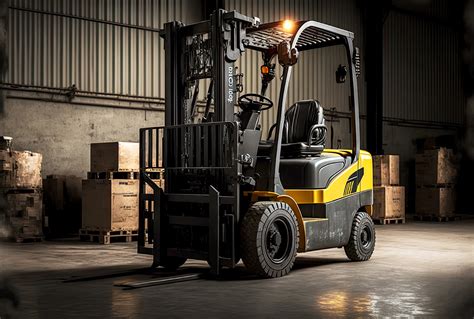

Wózki widłowe gazowe vs. elektryczne

Wózki widłowe gazowe i elektryczne są dwoma popularnymi rodzajami wózków widłowych, które mają swoje specyficzne cechy i zastosowania. Różnice między nimi dotyczą głównie napędu, kosztów eksploatacji i ekologiczności. Choć ogólna budowa wózków widłowych jest podobna, istnieją pewne różnice wynikające z rodzaju napędu:

• Wózek widłowy gazowy: zasilany gazem płynnym (LPG) i charakteryzuje się większą mocą oraz możliwością dłuższego czasu pracy na jednym zbiorniku paliwa. Jest to szczególnie przydatne w przypadku intensywnego użytkowania wózka widłowego w dużych magazynach lub centrach logistycznych.
• Wózek widłowy elektryczny: zasilany akumulatorem i charakteryzuje się cichą pracą, brakiem emisji spalin oraz niższymi kosztami eksploatacji. Budowa wózka widłowego elektrycznego jest bardziej kompaktowa, ponieważ modele z tego rodzaju napędem nie posiadają silnika spalinowego. Ich układ napędowy opiera się na akumulatorach. Jest to idealne rozwiązanie dla magazynów o ograniczonej przestrzeni, gdzie ważna jest czystość powietrza i minimalizacja hałasu. Wózki widłowe elektryczne są również bardziej energooszczędne, co przekłada się na niższe koszty eksploatacji w dłuższej perspektywie czasowej. Będą one niezastąpione podczas pracy w pomieszczeniach, ponieważ w przeciwieństwie do czołowych wózków widłowych z silnikami zasilanymi benzyną czy paliwem typu diesel, nie emitują niebezpiecznych dla pracowników spalin.

Dodatkowe oprzyrządowanie i bezpieczeństwo pracy

Zróżnicowane zapotrzebowanie produkcyjne w poszczególnych zakładach sprawia, że wózki jezdniowe mogą być wykorzystywane również podczas bardziej zaawansowanych prac transportowych. W związku z tym, często wyposaża się je w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności. Dodatkowe oprzyrządowanie do wózków widłowych stanowi istotny element, który umożliwia dostosowanie sprzętu do różnych zadań i potrzeb w magazynie. Istnieje wiele rodzajów dodatkowego oprzyrządowania, które można zastosować w zależności od rodzaju towaru i specyfiki pracy:

• Chwytaki: pozwalają na pewne i stabilne chwytanie różnych rodzajów towarów. Mogą mieć różne kształty i rozmiary, aby odpowiednio dopasować się do charakterystyki towaru. Są one szczególnie przydatne przy przemieszczaniu materiałów sypkich lub nietypowych przedmiotów.
• Czerpaki: służą przede wszystkim do transportowania materiałów sypkich, takich jak piasek czy żwir. Umożliwiają łatwe załadunek i rozładunek tych materiałów oraz ich precyzyjne skierowanie w odpowiednie miejsce.
• Platforma robocza: może być zamontowana na wózku widłowym. Umożliwia operatorowi dostęp do wysoko położonych miejsc, na przykład podczas prac konserwacyjnych lub naprawczych. Jest to szczególnie przydatne w przypadku magazynów o dużej wysokości składowania.

Bezpieczeństwo pracy na wózkach widłowych jest kwestią kluczową dla operatorów oraz innych pracowników magazynu. Znajomość budowy wózka widłowego jest niezbędna, aby móc prawidłowo obsługiwać ten sprzęt i minimalizować ryzyko wypadków. Operatorzy muszą być świadomi, jak działają poszczególne elementy wózka i jakie są ich funkcje. Tylko wtedy będą mogli podejmować odpowiednie decyzje i reagować w sytuacjach awaryjnych. Ponadto, znajomość podstawowych zasad bezpieczeństwa jest nieodłączną częścią pracy na wózkach widłowych.

Każdy, kto pracuje z wózkami widłowymi, powinien wiedzieć, jak działa mechanizm podnoszenia, jak o niego dbać i co robić, gdy pojawią się pierwsze oznaki zużycia. Należy zawsze przestrzegać zasad bezpiecznego korzystania z wózka, takich jak utrzymanie stabilności ładunku, unikanie nagłych ruchów czy zachowanie odpowiedniej odległości od innych osób. Operatorzy powinni być świadomi, że praca na tym sprzęcie wiąże się z pewnym ryzykiem i wymaga zachowania ostrożności.

Wymagane uprawnienia

Choć akumulatorowy wózek podnośnikowy nie jest trudny w obsłudze, to jednak nie każdy pracownik magazynu może go używać. Do obsługi tego typu wózków widłowych potrzebne są uprawnienia z kategorii I WJO, II WJO lub III WJO (zależnie od rodzaju wózka). Takie uprawnienia wydaje Urząd Dozoru Technicznego osobom, które ukończyły odpowiedni kurs i zdały egzamin teoretyczny oraz praktyczny.

Konserwacja układu hydraulicznego

Aby system hydrauliczny działał niezawodnie, konieczne jest jego regularne serwisowanie. Dobrze działający system hydrauliczny to nie tylko wygoda dla operatora, ale przede wszystkim gwarancja bezpieczeństwa i precyzji. Dbanie o układ hydrauliczny nie jest skomplikowane, ale wymaga systematyczności. Na co zwrócić uwagę? Przede wszystkim na stan przewodów hydraulicznych - jeśli zauważysz jakiekolwiek wycieki oleju, to sygnał, że układ nie jest szczelny, a ciśnienie spada. Kolejna ważna rzecz to jakość oleju hydraulicznego - zabrudzony olej może powodować tarcie i przyspieszać zużycie komponentów.

Zrozumienie zasad funkcjonowania hydrauliki oraz regularne serwisowanie układu pozwala na maksymalne wykorzystanie możliwości wózka oraz wydłużenie jego żywotności. Regularna ocena stanu układu hydraulicznego to prosta droga do długowieczności wózka widłowego.
