Wózki Widłowe: Podsystemy, Rodzaje i Automatyzacja

W dobie intensywnego rozwoju magazynowania i logistyki, wózki widłowe odgrywają kluczową rolę. Zaprojektowane z myślą o wydajności, bezpieczeństwie i ergonomii, stanowią nieocenione narzędzie dla różnych sektorów przemysłu. Poniższy artykuł dostarcza solidnej dawki informacji, która pomoże w zrozumieniu ich budowy, działania oraz wyboru odpowiedniego modelu.

Czym jest Wózek Widłowy?

Wózek widłowy to tak naprawdę potoczna nazwa dla wózka jezdniowego podnośnikowego. Jest to specjalistyczny pojazd z napędem silnikowym, służący do przewozu określonych materiałów. Wózki tego typu są w stanie transportować ładunki o łącznej masie nawet do kilkudziesięciu ton. Najczęściej stosuje się je w różnego rodzaju magazynach, fabrykach oraz miejscach wymagających ciągłego rozładunku i załadunku. Dzięki szerokiej ofercie produktowej, wózki można dobrać indywidualnie do potrzeb i wymagań.

Rodzaje Wózków Widłowych

Na rynku dostępnych jest wiele typów wózków widłowych, a każdy z nich sprawdza się w innych warunkach. Poniżej przedstawiamy najpopularniejsze rozwiązania wraz z ich zastosowaniami, zaletami i ograniczeniami.

Wózki Widłowe Platformowe (Systemowe)

Wózek widłowy platformowy to specjalny rodzaj wózka widłowego, który oferuje wiele zalet. Różni się od swoich tradycyjnych odpowiedników możliwością podnoszenia operatora razem z ładunkiem. Jest to doskonała metoda, która pozwala na wyjątkową precyzję, zwłaszcza podczas pracy w magazynie z wysokimi regałami. Dzięki temu wózkowi, operator może dokładnie widzieć to, w jaki sposób układany jest ładunek.

Wózki systemowe najlepiej sprawdzają się w dużych magazynach, gdzie kompletacja towaru odbywa się na sporych wysokościach, szczególnie w długich, wąskich korytarzach, w których trudno manewruje się „zwykłym” wózkiem. Zastosowanie takich wózków pozwala w pełni wykorzystać potencjał magazynu, a w przypadku urządzeń do wąskich korytarzy roboczych - zwiększyć liczbę regałów w przestrzeni hali. Szacuje się, że wykorzystanie wózków systemowych Jungheinrich EKX pozwala zwiększyć powierzchnię magazynową nawet do 30%.

Wybrane Modele Wózków Systemowych Jungheinrich

• EFX 410/413: Wózki z obrotową karetką wideł, doskonałe do pracy w wąskich i szerokich korytarzach oraz w strefie przedregałowej. To klasyczne modele z kabiną „man down”, gdzie fotel operatora jest ustawiony przodem do kierunku jazdy, a maszt znajduje się z boku, co zapewnia doskonałą widoczność.
• EKX 410/412/514/516k/516: Stworzone z myślą o magazynach wysokiego składowania, zdolne do obsługi półek na wysokości nawet do 18 m. To wózki typu „man up” - kabina operatora unosi się wraz z widłami, co umożliwia precyzyjne wykonywanie pracy. Są wyposażone w opatentowaną technologię tłumienia drgań, co pozwala na pracę na nierównym podłożu.
• ETX 513/515: Wydajne wózki systemowe, które mogą być wyposażone w system wspomagający warehouseNAVIGATION, podnoszący wydajność operacji magazynowych i zmniejszający ryzyko błędnych przejazdów (dzięki rozpoznaniu stref w magazynie poprzez RFID).
• ETX 515a: Automatyczne wózki systemowe z rozwiązaniami umożliwiającymi optymalną pracę przez 24 godz. na dobę, 7 dni w tygodniu. Mogą być wyposażone w systemy dokładnego pozycjonowania, sterowania na zakrętach, centrowania i kontroli obrysu jednostek ładunkowych.

Wózki Widłowe Elektryczne

Wózek widłowy elektryczny to specjalistyczny pojazd magazynowy, wyposażony w silnik elektryczny zamiast tradycyjnego silnika spalinowego. Zasilany akumulatorami, często nowoczesnymi bateriami litowo-jonowymi, wózek ten jest przystosowany do pracy w zakresie transportu bliskiego, umożliwiając sprawne przemieszczanie i układanie towarów.

Elektryczne wózki widłowe to obecnie jedno z najpopularniejszych i najefektywniejszych rozwiązań w magazynach, halach produkcyjnych i wszędzie tam, gdzie konieczny jest precyzyjny transport ciężkich materiałów. W porównaniu do wózków spalinowych czy gazowych, mają przewagę w zastosowaniach wewnątrz budynków. Wyróżniają się ekologicznym charakterem, niskim zużyciem energii oraz wyjątkową zwrotnością, szczególnie w wąskich korytarzach. Praca na wózkach widłowych elektrycznych jest cicha, dzięki czemu nie powoduje uszkodzeń słuchu, a ich optymalnej wielkości kabiny z regulowanymi fotelami zapewniają prawidłową pozycję kręgosłupa operatora.

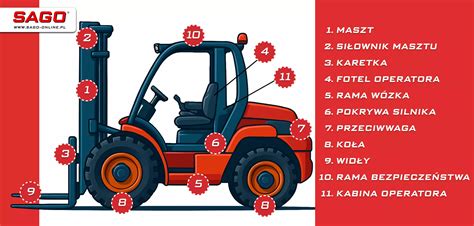

Budowa Wózka Widłowego Elektrycznego

Budowa czołowego wózka widłowego elektrycznego niewiele różni się od budowy czołowego widlaka spalinowego. Głównym aspektem, który je odróżnia, jest oczywiście inne źródło napędu i zamontowana instalacja elektryczna. Instalacja elektryczna w wózkach elektrycznych opiera się na działaniu:

• baterii (nazywanej inaczej akumulatorem),
• silnika elektrycznego,
• alternatora,
• sterowników jazdy i układu podnoszenia,
• oraz innych drobniejszych elementów, takich jak regulator napięcia, światła, sygnały dźwiękowe itd.

Typy Baterii w Wózkach Widłowych

Akumulator stanowi źródło zasilania wózka widłowego elektrycznego. Na rynku dostępne są widlaki z różnymi rodzajami baterii:

• Baterie kwasowo-ołowiowe: Najbardziej popularne, dostępne w wersji 24, 48 oraz 80 V. Są ładowalne i nie należy dopuszczać do ich całkowitego rozładowania. Przy odpowiedniej konserwacji ich żywotność może wynosić około 5 lat.
• Baterie żelowe: Ich żywotność wynosi około 1 500 cykli. Chociaż nie wymagają codziennego ładowania, przynajmniej raz w tygodniu konieczne jest przeprowadzenie całkowitego ładowania wyrównawczego.
• Baterie litowo-jonowe: Są lekkie, a ich żywotność wynosi do około 10 lat. Dobrze sprawdzają się w umiarkowanych temperaturach, ale praca w wysokiej temperaturze znacząco przyspiesza ich proces starzenia.
• Baterie litowo-żelazowo-fosforanowe: Najbardziej nowoczesne, charakteryzujące się długą żywotnością (do 22 000 cykli ładowania). Czas potrzebny do pełnego naładowania baterii wynosi zaledwie od 1-2 godzin.

Zastosowanie Wózków Elektrycznych

Elektryczne wózki sprawdzają się zarówno w transporcie ładunków na mniejsze i większe odległości, układaniu oraz składowaniu ładunków, jak i podczas kompletowania i wydawania zamówień. Pomimo iż wózki widłowe elektryczne przystosowane są głównie do poruszania się po płaskich i równych nawierzchniach, nie ma przeciwwskazań do tego, by ich praca odbywała się także poza zamkniętymi halami i budynkami. Poradzą sobie zarówno z rozładunkiem zamówień z samochodów ciężarowych, jak i ze sztaplowaniem ładunków na świeżym powietrzu, np. na placach przymagazynowych. Warto jednak pamiętać, że miejsce postojowe dla widlaków zawsze powinno znajdować się wewnątrz budynku i chronić wózek przed negatywnym działaniem warunków atmosferycznych.

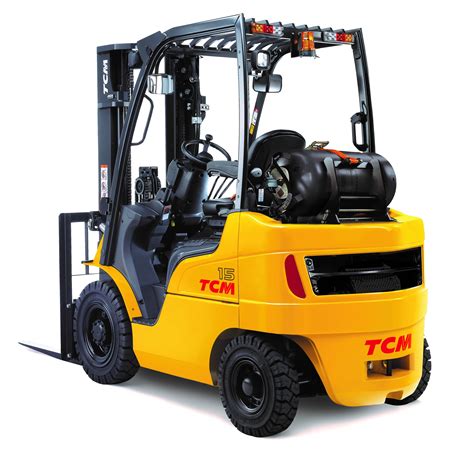

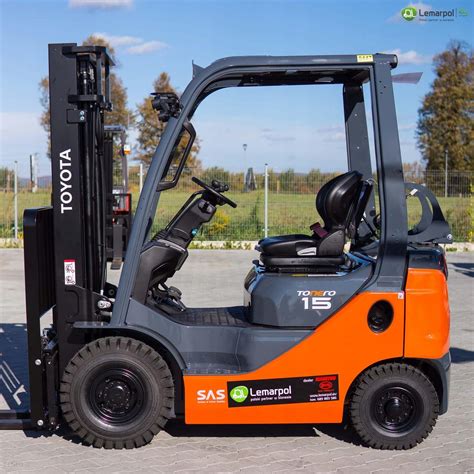

Wózki Widłowe Spalinowe (Diesel, LPG)

Wózki spalinowe to najczęściej wybierane rozwiązanie do pracy na zewnątrz. Napędzane silnikiem Diesla lub LPG zapewniają dużą moc, co pozwala na obsługę ciężkich ładunków i pracę w trudnych warunkach terenowych. Nowoczesne modele tych urządzeń są wyposażone w filtry spalin, które ograniczają wydzielanie się niebezpiecznych substancji do środowiska.

• Zalety: wysoka wydajność i duży udźwig, możliwość pracy przez wiele godzin bez ładowania akumulatora, odporność na warunki atmosferyczne.
• Ograniczenia: emisja spalin uniemożliwia stosowanie w zamkniętych halach bez odpowiedniej wentylacji, wyższe koszty paliwa i serwisowania w porównaniu z modelami elektrycznymi.

Wózki Wysokiego Składowania (Reach Truck)

Specjalistyczne wózki magazynowe przeznaczone do obsługi wysokich regałów - nawet powyżej 10 metrów. Wyposażone w wysuwane maszty, które pozwalają na precyzyjne umieszczanie palet w wąskich korytarzach. Znajdują zastosowanie w dużych centrach dystrybucyjnych, magazynach wysokiego składowania oraz w branży e-commerce.

Wózki Terenowe

Stworzone z myślą o pracy w trudnych warunkach zewnętrznych - na budowach, w składach drewna czy kamienia. Wyposażone w większe koła i mocniejszy napęd, radzą sobie na nierównym podłożu. Oferują lepszą przyczepność i stabilność na miękkim gruncie oraz większe możliwości w pracy na świeżym powietrzu, jednak są mniej zwrotne i droższe w utrzymaniu niż modele magazynowe.

Wózki Ręczne i Paleciaki

Najprostszy i najtańszy rodzaj wózków widłowych, przeznaczony głównie do transportu palet na krótkich dystansach. Obsługiwany ręcznie lub elektrycznie wspomagany. Charakteryzują się niskim kosztem zakupu i eksploatacji, łatwością obsługi bez specjalistycznych uprawnień oraz kompaktowymi rozmiarami, idealnymi do małych magazynów i sklepów. Ich ograniczeniem jest udźwig i wysokość podnoszenia oraz brak możliwości pracy w trudnych warunkach.

Subsystemy i Bezpieczeństwo Konstrukcyjne

Zabezpieczenia Układów w Wózkach Widłowych

W wózkach widłowych znajduje się wiele elementów zabezpieczenia. Jednymi z nich są zabezpieczenia układu hydraulicznego, takie jak zawór bezpieczeństwa czy też zawory dławiące na cylindrach. Wózek widłowy posiada wiele układów, a w każdym z nich istnieją specyficzne zabezpieczenia, które należy rozpoznawać, ponieważ od nich w dużej mierze zależy jakość pracy, a także bezpieczeństwo operatora.

Obowiązkowe Wyposażenie Wózka Widłowego

Jeśli chodzi o obowiązkowe wyposażenie wózka widłowego, to nie można zapomnieć o tabliczce znamionowej z parametrami, a także o diagramie udźwigu, który informuje o maksymalnej dopuszczalnej masie ładunku.

Automatyzacja i Wózki Autonomiczne (AGV/AMR)

Autonomiczne wózki widłowe (AGV - Automated Guided Vehicles) oraz autonomiczne roboty mobilne (AMR - Autonomous Mobile Robots) odgrywają coraz większą rolę w nowoczesnej intralogistyce.

Bezzałogowe Pojazdy Transportowe (FTF)

Bezzałogowy pojazd transportowy to sterowany automatycznie, samojezdny środek transportu obsługiwany bez udziału człowieka. Służy do transportu materiałów za pomocą aktywnych lub pasywnych urządzeń podnoszących - zarówno przez holowanie, jak i przenoszenie.

System AGV składa się z bezzałogowych pojazdów transportowych (FTF), sterowania podstawowego, zespołów komunikacji danych oraz stacji ładowania. Kluczową kwestią jest przenoszenie towarów z punktu A do B bez interwencji człowieka i zastąpienie transportu, który nie generuje wartości dodanej.

Korzyści z Wprowadzenia Systemów AGV/AMR

Systemy AGV zapewniają szereg korzyści w codziennych operacjach magazynowych:

• Mniej personelu: Umożliwiają automatyczną realizację zadań transportowych, które nie generują wartości dodanej, rozwiązując problem niedoboru personelu i obniżając koszty.
• Praca ciągła: Pojazdy samojezdne mogą pracować przez całą dobę, przez siedem dni w tygodniu, co optymalizuje przepływy materiału i wyraźnie zwiększa zdolność przeładunkową.
• Niewielka liczba błędów: AGV zwiększają bezpieczeństwo przepływu towarów, ograniczając liczbę błędów i wypadków.
• Skuteczna mieszanka: Istnieje możliwość eksploatacji mieszanej autonomicznych i obsługiwanych ręcznie pojazdów transportowych. Pojazdami AGV można sterować również ręcznie, co jest możliwe, ponieważ działają na bazie urządzeń ręcznych poddanych późniejszej automatyzacji.

Technologie Nawigacji w AGV

Aby samojezdne pojazdy mogły poruszać się szybko i bezpiecznie w całym otoczeniu magazynowym, dostępne są dwa główne rodzaje technologii nawigacji:

• Nawigacja prowadzona po torze: Pojazdy FTF odnajdują drogę dzięki pomocom wizualnym lub śladom magnetycznym. Wymaga perspektywicznego planowania, gdyż późniejsza modyfikacja tras często wiąże się z wysokimi kosztami.
• Geonawigacja (nawigacja konturowa): Pojazdy FTF są sterowane przez system laserowy. Nie ma konieczności stosowania dodatkowej infrastruktury. Pojazdy AGV skanują otoczenie we wszystkich kierunkach za pomocą czujników laserowych. Geonawigacja jest bardzo elastyczna i daje się dopasować niewielkim kosztem do nowych tras i otoczeń. Mapowanie otoczenia odbywa się w trakcie eksploatacji.

Wózki autonomiczne STILL iGo, przeznaczone do samodzielnej jazdy, są wyposażone w laserowy skaner rejestrujący położenie obiektów wokół wózka 84 000 razy na sekundę. Pojazd samodzielnie odróżnia obiekty statyczne i dynamiczne, planuje optymalne trasy przejazdu i realizuje najbezpieczniejsze zachowania. Działający w oparciu o te elementy system bezpieczeństwa eliminuje ryzyko kolizji z regałami, ludźmi i innymi urządzeniami.

Rodzaje Autonomicznych Pojazdów Linde MATIC

Linde Material Handling oferuje systemy AGV spełniające niemal wszystkie wymagania klientów. Niemal każde obsługiwane ręcznie urządzenie do transportu poziomego można stosować również w pojazdach FTS:

• Linde P-MATIC: Autonomiczny ciągnik holujący ładunki o masie do 5000 kg, przeznaczony np. do pracy w halach produkcyjnych.
• L-MATIC core: Zautomatyzowany wózek podnośnikowy, specjalnie dla pracy w ciasnych przestrzeniach.
• Linde L-MATIC HD: Większy autonomiczny wózek podnośnikowy, do unoszenia średnio ciężkich ładunków i pracy na większych wysokościach (do 2 ton).
• L-MATIC AC: Autonomiczny wózek podnośnikowy o konstrukcji z przeciwwagą, do przenoszenia ładunków na zamkniętych nośnikach (np. europalet). Transportuje ładunki do 1200 kg i umożliwia dostęp do regałów o wysokości 1,60 m.
• K-MATIC: Autonomiczny wózek systemowy do wąskich korytarzy (VNA), optymalny wybór do magazynowania na bardzo dużej wysokości. Podnosi ładunki do 1500 kg i osiąga wysokości podnoszenia do 14 m.
• R-MATIC: Autonomiczny wózek wysokiego składowania typu reach-truck, zaprojektowany do odkładania i pobierania towarów na wysokości do ponad 11 m. Radzi sobie z ładunkami do 1600 kg.
• C-MATIC: Platformowy robot mobilny, sprawdzający się podczas poziomego transportu materiałów na ograniczonych przestrzeniach. Ładunek jest podnoszony razem ze stołami transportowymi, pod które robot jest w stanie podjechać.
• Linde C-MATIC HP: Autonomiczny robot mobilny, przemieszczający ciężary do 1000 kg na wózkach transportowych, na średnich i długich odcinkach, bez stacjonarnej infrastruktury. Posiada zaawansowaną technologię wizyjną, potrafi podjąć nieprawidłowo ustawione ładunki i samodzielnie omijać niespodziewane przeszkody.

Integracja z Systemami Magazynowymi

Niezakłócony przebieg zautomatyzowanych przepływów materiałów wymaga integracji w sieć. Szczególne znaczenie mają przy tym dwa obszary:

• Systemy ERP (Enterprise Resource Planning): Umożliwiają kompleksowe planowanie oraz koordynację zadań i zasobów.
• Systemy zarządzania magazynem (WMS): Rejestrują wszystkie wewnątrzzakładowe ruchy towarów i zwiększają efektywność w skomplikowanych otoczeniach.

Systemy AGV mogą komunikować się z systemami ERP i WMS, a inteligentne funkcje sterowania AGV i FTF umożliwiają synchronizację pojazdów i automatycznych bram hal. Automatyzacja poszczególnych etapów procesów lub całych przepływów materiałów w istniejących magazynach wymaga wsparcia wykwalifikowanego personelu.

Opłacalność Systemów AGV

Inwestycja w system AGV bardzo szybko się zwraca, ponieważ odpada większa część nakładów na zakup pojazdów oraz uruchomienie systemu. Wysokość kosztów w poszczególnych przypadkach zależy od rozmiaru floty i złożoności zastosowania. Im większa standaryzacja procesów, tym bardziej skuteczna automatyzacja.

Wybór i Koszty Wózka Widłowego

Jak Dobrać Wózek Widłowy do Swoich Potrzeb?

Wybór odpowiedniego wózka widłowego nie powinien być przypadkowy. Sprzęt musi być dopasowany do warunków pracy, rodzaju transportowanych towarów oraz budżetu. Poniżej trzy kluczowe aspekty, które należy przeanalizować przed zakupem lub wynajmem.

• Analiza miejsca pracy (magazyn, hala, teren otwarty):
  • Magazyn i hala produkcyjna - najlepiej sprawdzą się modele elektryczne, które są ciche i bezemisyjne.
  • Centra logistyczne o dużej rotacji towarów - wózki wysokiego składowania pozwolą efektywnie wykorzystać przestrzeń.
  • Plac budowy, skład drewna, zewnętrzne place manewrowe - tutaj niezastąpione będą wózki spalinowe lub terenowe, odporne na nierówne podłoże i warunki atmosferyczne.
• Wysokość i ciężar ładunków - kluczowe parametry:
  • Lekkie ładunki do 2 ton i wysokość do 5 metrów - wystarczy standardowy wózek elektryczny lub spalinowy.
  • Ciężkie ładunki powyżej 3-5 ton - potrzebny będzie mocniejszy wózek spalinowy.
  • Składowanie na wysokości 8-12 metrów - najlepszym wyborem będzie reach truck lub wózek specjalistyczny.
• Koszty eksploatacji i serwisu:
  • Elektryczne - wyższa cena początkowa, ale niższe koszty eksploatacji.
  • Spalinowe - tańsze w zakupie, droższe w użytkowaniu.
  • Paleciaki ręczne - najtańsze, ale przeznaczone tylko do podstawowych zadań.

Koszty Zakupu Elektrycznych Wózków Widłowych

Nowy elektryczny wózek widłowy pochodzący od znanego producenta wycenia się na około 70 000 zł wzwyż. Ostateczna cena zależy od typu urządzenia, jego maksymalnej wysokości unoszenia, udźwigu itd. W porównaniu z cenami nowych wózków spalinowych, elektryczne widlaki są nieco droższe (wózki spalinowe można nabyć już od 65 000 zł), jednak cena ta uwarunkowana jest większym komfortem pracy (brak emisji spalin, cicha praca).

Cena używanego wózka elektrycznego jest zawsze znacznie niższa niż kwota, jaką trzeba zapłacić za nowe urządzenie. Ostateczną kwotę zakupu definiują składniki takie jak: stan techniczny, rok produkcji, wyposażenie oraz informacje zawarte w resursie wózka widłowego. Zazwyczaj używany wózek widłowy elektryczny potrafi być tańszy od nowego urządzenia o 30% do nawet 50% w przypadku starszych modeli.

Tabela Porównawcza Wózków Widłowych

Bezpieczeństwo Pracy z Wózkami Widłowymi

Praca z wózkami widłowymi wiąże się z dużą odpowiedzialnością. Sprzęt ten ułatwia codzienną logistykę, ale niewłaściwe użytkowanie może prowadzić do poważnych wypadków. Dlatego przepisy BHP i odpowiednie szkolenia są kluczowe dla zapewnienia bezpieczeństwa operatorów i osób znajdujących się w otoczeniu.

Obowiązkowe Szkolenia i Przepisy BHP

Każdy operator wózka widłowego musi posiadać aktualne uprawnienia UDT (Urząd Dozoru Technicznego). Szkolenia obejmują zarówno część teoretyczną (przepisy, zasady bezpieczeństwa), jak i praktyczną (manewry, obsługa ładunku). Pracodawca ma obowiązek zapewnić pracownikowi instruktaż stanowiskowy, środki ochrony indywidualnej (np. kask, kamizelka odblaskowa) oraz bezpieczne warunki pracy - wyznaczone strefy ruchu, oznakowanie magazynu, kontrolę techniczną sprzętu.

Ewakuacja i Awaryjne Opuszczanie Wózka Systemowego

Każdy operator wózków systemowych (gdzie operator jest unoszony wraz z ładunkiem) powinien przejść przez profesjonalne szkolenie, które pozwoli mu zapewnić sobie bezpieczeństwo w przypadku sytuacji zagrażającej życiu lub zdrowiu. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania, a operatorzy powinni przejść szkolenie, by dowiedzieć się, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.

Najczęstsze Błędy Operatorów

Mimo obowiązujących procedur, wypadki wciąż się zdarzają. Najczęściej wynikają z:

• przeciążania wózka - przekraczania dopuszczalnego udźwigu,
• zbyt szybkiej jazdy w magazynach i na placach,
• nieprawidłowego składowania ładunku (np. niestabilne palety),
• braku kontroli stanu technicznego pojazdu przed rozpoczęciem pracy,
• braku koncentracji - używania telefonu, rozmów podczas prowadzenia wózka.

Według danych Państwowej Inspekcji Pracy, wózki widłowe należą do urządzeń generujących jedne z najczęstszych wypadków w logistyce i magazynach. W 2023 roku ponad 15% wszystkich wypadków przy pracy w sektorze magazynowym wiązało się z nieprawidłowym użytkowaniem wózków. Inż. Marek Nowak, ekspert ds. BHP, podkreśla, że „Najczęstszą przyczyną zdarzeń jest rutyna operatorów. Pracownicy, którzy obsługują wózki od lat, często bagatelizują podstawowe zasady bezpieczeństwa. To właśnie dlatego regularne szkolenia okresowe i egzekwowanie procedur są tak ważne.”

Wybór odpowiedniego wózka widłowego zależy od kilku kluczowych czynników: środowiska pracy, udźwigu, wysokości składowania oraz budżetu. Modele elektryczne sprawdzą się najlepiej w halach i magazynach, spalinowe - na zewnątrz i w pracy z dużymi ładunkami, reach trucki - w magazynach wysokiego składowania, a paleciaki - w mniejszych przestrzeniach. Jednak nawet najlepszy sprzęt nie zagwarantuje bezpieczeństwa i efektywności bez odpowiednio przeszkolonego operatora. To właśnie wiedza i praktyczne umiejętności pracowników decydują o tym, czy wózek widłowy stanie się sprzymierzeńcem w pracy, czy potencjalnym zagrożeniem.
