Wózki jezdniowe podnośnikowe, tradycyjnie nazywane wózkami widłowymi, stanowią nieodzowny element wyposażenia nowoczesnych magazynów, centrów logistycznych i zakładów produkcyjnych. Wózek widłowy przedni (często określany jako wózek czołowy) to przemysłowy pojazd stworzony do transportu i podnoszenia ładunków, charakteryzujący się dużą uniwersalnością w porównaniu do innych typów urządzeń transportu bliskiego.
Czym jest udźwig wózka widłowego?
Udźwig wózka widłowego to jeden z kluczowych parametrów technicznych, określający maksymalny ciężar, jaki maszyna może bezpiecznie podnieść i przetransportować. Wyróżniamy dwa podstawowe rodzaje udźwigu:
- Udźwig nominalny (znamionowy): maksymalna masa, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta (zazwyczaj przy określonej wysokości, często 3,3 m).
- Udźwig zredukowany (resztkowy): faktyczna maksymalna masa ładunku, jaką wózek może unieść w konkretnych warunkach pracy, uwzględniająca wysokość podnoszenia oraz położenie środka ciężkości ładunku.
Zasada działania i trójkąt stateczności
Budowa wózka opiera się na zasadzie dźwigni dwustronnej. Z tyłu pojazdu znajduje się przeciwwaga, która równoważy masę ładunku umieszczonego na widłach. Aby wózek zachował równowagę i nie przewrócił się, wypadkowy środek ciężkości musi znajdować się w obrębie tzw. trójkąta stateczności. Na stabilność największy wpływ mają: masa ładunku, odległość środka ciężkości ładunku od czoła wideł oraz wysokość podnoszenia.
Diagram udźwigu - klucz do bezpiecznej pracy
Diagram udźwigu (tabela lub wykres udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka. Pokazuje on zależność między udźwigiem a wysokością podnoszenia oraz położeniem środka ciężkości ładunku od czoła wideł. Każdy model wózka posiada indywidualnie opracowany diagram, ponieważ wartości te zależą od marki, typu napędu oraz parametrów konstrukcyjnych masztu.
Gdzie szukać diagramu udźwigu?
- W dokumentacji technicznej dołączonej przez producenta.
- Na wózku widłowym - w formie metalowej tabliczki znamionowej lub trwałej naklejki umieszczonej w polu widzenia operatora (np. na maszcie, bocznej ścianie lub wewnątrz kabiny).

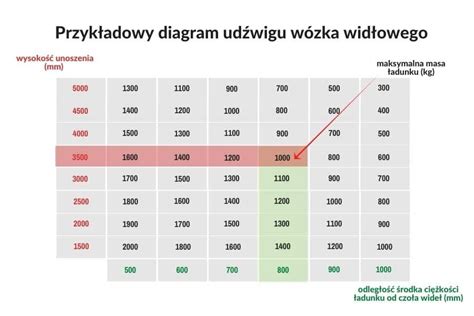

Jak czytać diagram udźwigu?
Poprawna interpretacja diagramu jest niezbędna dla zachowania bezpieczeństwa. Procedura odczytu obejmuje:
- Wyznaczenie środka ciężkości ładunku: odległość od czoła wideł do połowy długości ładunku.
- Odczyt z tabeli/wykresu: w polu, w którym przecinają się linie wysokości wznoszenia oraz odległości środka ciężkości, znajduje się maksymalny dopuszczalny ciężar ładunku (w kg).
Znaczenie osprzętu i stanu technicznego
Widły do wózków widłowych stanowią nieodłączny element konstrukcyjny, na którym spoczywa odpowiedzialność za bezpieczne utrzymanie ładunku. Należy pamiętać, że montaż dodatkowego osprzętu (np. chwytaków, przedłużek wideł) zmienia parametry wózka i wpływa na redukcję udźwigu. W takim przypadku konieczne jest sporządzenie nowego diagramu udźwigu przez uprawnionego konserwatora.
Kontrola stanu technicznego
Dobry stan wideł jest kluczowy dla bezpieczeństwa. Należy regularnie sprawdzać:
- Czy widły nie posiadają odkształceń, pęknięć lub uszczerbków.
- Prawidłowe oznaczenie klasy i typu karetki w celu doboru odpowiedniego osprzętu.
- Zgodność parametrów z dokumentem „Świadectwo Zgodności”.
Wymogi prawne i bezpieczeństwo pracy
Wózki jezdniowe podnośnikowe podlegają dozorowi technicznemu. Każde urządzenie musi posiadać aktualną tabliczkę znamionową oraz dokumentację (księgę rewizyjną, dziennik konserwacji). Operatorzy wózków z mechanicznym napędem podnoszenia są zobowiązani do posiadania zaświadczenia kwalifikacyjnego wydawanego przez Urząd Dozoru Technicznego (UDT).
Błędna interpretacja diagramu udźwigu lub lekceważenie zaleceń producenta może prowadzić do przeciążenia wózka, co jest jedną z najczęstszych przyczyn utraty stateczności i przewrócenia się maszyny. Dlatego umiejętność czytania diagramów jest nie tylko wymogiem egzaminacyjnym, ale przede wszystkim fundamentem bezpiecznej pracy w magazynie.
