Wózki widłowe produkowane przez zakłady RAK i FUT Suchedniów są wciąż obecne w eksploatacji, a ich użytkownicy często poszukują informacji dotyczących specyfiki, serwisu i rozwiązywania typowych problemów technicznych. Poniższa artykuł zawiera przegląd dostępnej dokumentacji oraz szczegółowe porady techniczne, zebrane na podstawie doświadczeń użytkowników wózków RAK wyposażonych w silnik C330.
Dokumentacja techniczna dla wózków RAK i FUT Suchedniów
W dyskusjach i archiwach często udostępniane są skany katalogów części oraz instrukcji obsługi dla różnych modeli wózków podnośnikowych produkcji RAK i FUT Suchedniów. Katalogi obejmują szeroki zakres modeli, zarówno z napędem spalinowym, jak i elektrycznym:
- Modele z napędem spalinowym: RAK 2A, 2B, 3A, 3B, 4A, 4B, 7A, 7B.
- Modele z napędem elektrycznym: WW-1206, WW-1207, WW-1208.
Dostępne dokumenty są zazwyczaj w dobrym stanie, a część z nich jest tożsama z innymi modelami RAK. Przykładowo, jeden z katalogów z 1996 roku, liczący 116 stron, jest dostępny w języku polskim. Skany wykonane w rozdzielczości 150 dpi, ze względu na budowę katalogu (skoroszyt) i biały papier, charakteryzują się dobrą jakością. Inne opracowania, idealne do drukowania, mają 220 stron i dostępne są w kilku językach: polskim, angielskim, francuskim, niemieckim oraz rosyjskim.

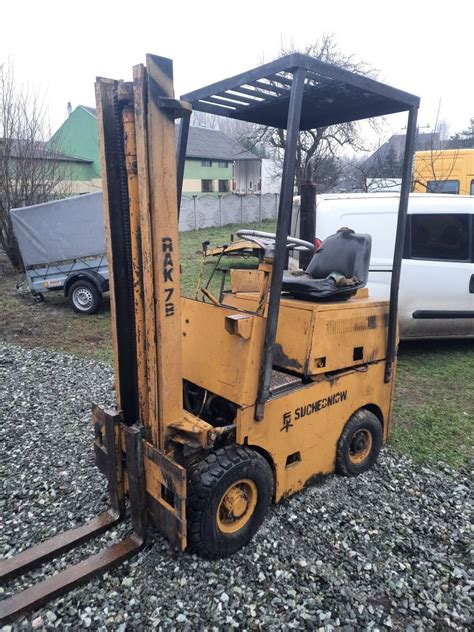

Wózek widłowy RAK z silnikiem C330 - Specyfika i problemy eksploatacyjne
Użytkownicy wózków widłowych RAK, zwłaszcza tych z silnikiem C330, często napotykają na specyficzne wyzwania związane z jego instalacją elektryczną i rozruchem. Poniżej przedstawiamy najczęściej poruszane kwestie i propozycje ich rozwiązania.
Napięcie zasilania i układ elektryczny
Jednym z kluczowych zagadnień jest prawidłowe napięcie zasilania wózka. Problem ten często pojawia się, gdy pierwotna konfiguracja zasilania zostaje zmieniona bez dokładnej weryfikacji całego osprzętu. Użytkownik wózka RAK z silnikiem C330 zgłosił, że jego pojazd był pierwotnie zasilany dwoma akumulatorami 12V połączonymi szeregowo, co dawało 24V. Lokalny mechanik zmienił to na jeden akumulator 12V, argumentując, że silnik C330 jest na 12V.
Aby rozwiać wątpliwości, sugeruje się dokładne sprawdzenie wszystkich komponentów elektrycznych:
- Napięcie prądnicy: Jeśli na prądnicy widnieje oznaczenie 12V, a akumulator jest 12V, to system prawdopodobnie powinien działać na 12V.
- Regulator napięcia: Należy sprawdzić, czy regulator napięcia jest również przystosowany do pracy z napięciem 12V. Jeśli jest to model 24V, wymaga wymiany na 12V.
- Żarówki i inne odbiorniki: Warto zweryfikować napięcie zasilania żarówek i innych elementów elektrycznych wózka. Jeśli są one na 12V, to pozostawienie instalacji na 12V będzie prostsze i tańsze.
Pozostawienie instalacji na 12V, jeśli obecna prądnica i akumulator są zgodne z tym napięciem, może być praktycznym rozwiązaniem, szczególnie jeśli wózek funkcjonuje poprawnie w tej konfiguracji.
Wymiana prądnicy na alternator
Kwestia wymiany prądnicy na alternator jest często poruszana ze względu na wyższą efektywność alternatorów. Ze strony mechanicznej taka wymiana zazwyczaj nie stanowi problemu. Podobnie, od strony elektrycznej jest to wykonalne, pod warunkiem dobrania alternatora o odpowiednim napięciu, zgodnym z resztą osprzętu wózka.
Jeśli system zostanie ostatecznie skonfigurowany na 12V, należy zainstalować alternator 12V. Istnieją liczne tematy i poradniki dotyczące takiej modyfikacji, co wskazuje na jej realność i popularność wśród użytkowników.
Układ świec żarowych i rozruchu
W wielu wózkach RAK z silnikiem C330 występują uproszczone układy rozruchu, często bez stacyjki, a jedynie z głównym wyłącznikiem prądu (tzw. heblem) oraz jednym włącznikiem świec i rozrusznika. Problem pojawia się, gdy ten włącznik ma tylko pozycję 0 i 1 (jest wciskany), a w pozycji 1 jednocześnie kręci rozrusznik i grzeje świece. Skutkuje to bardzo krótkim czasem grzania świec, co może utrudniać rozruch zimnego silnika.
Aby poprawić działanie układu świec żarowych, proponuje się następujące rozwiązania:
- Trójpozycyjny przełącznik: Można założyć przełącznik z trzema pozycjami:
- 0: wyłączony
- 2: grzanie świec
- 3: rozrusznik (i ewentualnie grzanie, jeśli wymagane)
- Dodatkowy przekaźnik: Najprostszym rozwiązaniem jest dołożenie przekaźnika do istniejącego przycisku zwiernego. Przekaźnik pozwala na oddzielne sterowanie grzaniem świec przez dłuższy czas, niezależnie od rozruchu.
- Automat grzania świec: Można zainstalować dedykowany automat do grzania świec, który będzie sterować procesem w pełni automatycznie.
- Dwustopniowy wyłącznik: Użycie wyłącznika dwustopniowego również pozwoli na sekwencyjne uruchamianie grzania i rozrusznika.
Główny wyłącznik prądu (hebel) w całym wózku, podobnie jak w samochodach ciężarowych, służy do całkowitego odcięcia zasilania i nie jest związany z problemem krótkiego grzania świec.
Electrical Troubleshooting Basics
Weryfikacja polaryzacji
Dla mniej doświadczonych użytkowników, prawidłowe sprawdzenie polaryzacji w instalacji elektrycznej może być wyzwaniem. W kontekście powyższych modyfikacji zawsze należy upewnić się, że połączenia są zgodne z prawidłową polaryzacją, aby uniknąć uszkodzenia komponentów elektrycznych. W przypadku wątpliwości zaleca się skorzystanie z pomocy elektryka lub dokładne przestudiowanie schematów instalacji elektrycznej wózka.
