Regulacja zaworów w układzie hydraulicznym wózka widłowego

Wózki widłowe to zaawansowane maszyny, które umożliwiają podnoszenie i przemieszczanie ciężkich ładunków w magazynach, fabrykach czy na placach budowy. Kluczowym elementem ich prawidłowego funkcjonowania jest układ hydrauliczny, a w nim - różnego rodzaju zawory. Ich właściwa regulacja i sprawność są niezbędne dla bezpieczeństwa pracy, precyzji działania oraz długowieczności maszyny.

W artykule omówimy typowe zawory stosowane w wózkach widłowych, ich funkcje, budowę oraz metody regulacji i diagnostyki usterek, opierając się również na przykładzie praktycznych problemów z ciśnieniem w układzie orbitrola.

Układ hydrauliczny wózka widłowego - podstawy

Układ hydrauliczny w wózku widłowym to system odpowiedzialny za podnoszenie i opuszczanie ładunków. Mówiąc najprościej, przekształca on energię mechaniczną (pochodzącą np. z silnika spalinowego lub elektrycznego) w energię hydrauliczną - czyli ciśnienie cieczy, które wykonuje pracę. Dzięki temu mechanizmowi wózek widłowy może unosić ciężkie palety, skrzynie czy inne ładunki na wymaganą wysokość. Hydraulika umożliwia transport pionowy ładunków, bez którego wózek widłowy byłby jedynie pojazdem do przewożenia towarów po ziemi.

W skład układu hydraulicznego wchodzą m.in. pompa hydrauliczna, przewody (węże) z olejem hydraulicznym, zawory sterujące oraz siłowniki (cylindry) hydrauliczne. Wszystkie te elementy współpracują, aby zgodnie z zasadą Pascala przenosić ciśnienie płynu i mnożyć siłę. Gdy operator używa dźwigni, olej hydrauliczny pod wysokim ciśnieniem przepływa przez układ i powoduje ruch elementów wykonawczych - przede wszystkim unoszenie wideł z ładunkiem lub pochylanie masztu. Cały układ hydrauliczny wózka widłowego zaprojektowano tak, by nawet niewielka ilość płynu pod ciśnieniem mogła wygenerować ogromną siłę - pozwalającą podnieść kilka ton towaru. Krótko mówiąc: układ hydrauliczny to „mięśnie” wózka widłowego, które dzięki sprężonemu olejowi wykonują ciężką pracę za operatora.

Główne elementy układu hydraulicznego

Układ hydrauliczny składa się z wielu części, jednak można wyróżnić kilka najważniejszych elementów tworzących schemat hydrauliczny każdego wózka widłowego:

• Pompa hydrauliczna: Jest sercem układu, odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy lub elektryczny. Pompa zasysa olej ze zbiornika, a następnie tłoczy go do obwodu pod wysokim ciśnieniem (często około 200-250 bar). Bez niej olej nie popłynie do siłowników, a żaden ruch masztu czy wideł nie byłby możliwy.
• Siłowniki hydrauliczne (cylindry hydrauliczne): To elementy wykonawcze, które bezpośrednio wykonują pracę, zamieniając ciśnienie oleju na ruch mechaniczny. W każdym wózku widłowym znajdziemy przynajmniej jeden siłownik podnoszenia, a często także dwa symetryczne. Gdy olej pod ciśnieniem wtłoczony zostanie do wnętrza cylindra, napiera on na powierzchnię tłoka i powoduje jego wysuw - czyli ruch tłoczyska.
• Zawory sterujące: Pełnią w układzie hydraulicznym rolę mózgu i strażnika jednocześnie. To zespół różnych zaworów, które kierują przepływem oleju, regulują ciśnienie oraz zapewniają bezpieczeństwo pracy systemu.

Działanie hydrauliki krok po kroku

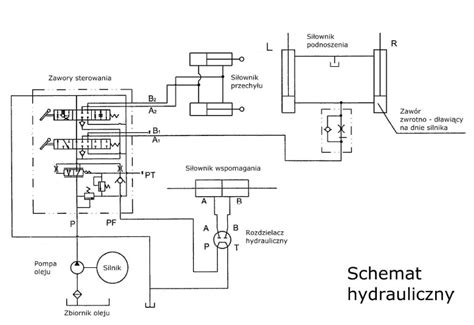

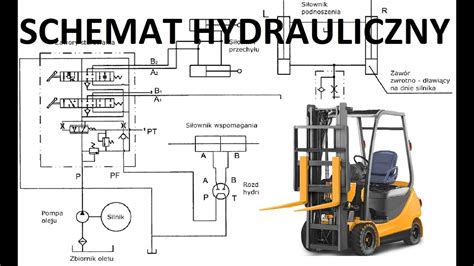

Poniżej przedstawiono uproszczony schemat działania hydrauliki w standardowym wózku widłowym:

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka (uruchomieniu silnika) aktywuje się pompa hydrauliczna, która zaczyna zasysać olej ze zbiornika przez filtr.
2. Wytworzenie ciśnienia roboczego: Tłoczony przez pompę olej osiąga wysokie ciśnienie i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa, który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy.
3. Sterowanie przepływem (rozdzielacz): Gdy operator chce podnieść ładunek, przechyla odpowiednią dźwignię sterującą. To powoduje przestawienie sekcji rozdzielacza hydraulicznego w pozycję „podnoszenie”, otwierając kanał prowadzący olej do siłowników.
4. Praca siłowników - podnoszenie ładunku: Gdy rozdzielacz przekieruje strumień płynu do siłowników podnoszenia, olej wpływa do ich dolnej komory. Napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku.
5. Opuszczanie ładunku i powrót oleju: Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Powoduje to otwarcie innej sekcji rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej zaczyna odpływać z siłowników, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Zawór dławiący dba o to, by opadanie odbywało się z bezpieczną prędkością.

Rodzaje zaworów w wózkach widłowych i ich funkcje

W wózkach widłowych stosuje się różne typy zaworów, z których każdy pełni określoną funkcję w ramach układu hydraulicznego, wpływając bezpośrednio na bezpieczeństwo i precyzję pracy maszyny.

Zawór bezpieczeństwa (maksymalny, przelewowy)

Zawór bezpieczeństwa w wózku widłowym jest niezwykle ważnym elementem ochronnym układu hydraulicznego. Jego najważniejszą funkcją jest ochrona układu przed nadmiernym ciśnieniem. To on decyduje o tym, czy system utrzyma stabilność w sytuacji przeciążenia, a jego działanie przekłada się bezpośrednio na bezpieczeństwo operatora i ładunku. Gdy poziom ciśnienia przekracza wartość graniczną, zawór automatycznie się otwiera i odprowadza płyn do zbiornika, zapobiegając uszkodzeniom siłowników, pochylania masztu oraz innym elementom systemu. Jego działanie jest kluczowe zwłaszcza podczas pracy z ładunkami o dużej masie, gdzie skok ciśnienia następuje gwałtownie.

Przeglądy zaworu bezpieczeństwa powinno wykonywać się regularnie, ponieważ odkładanie się zabrudzeń, zużycie sprężyny lub nieszczelności prowadzą do spadku udźwigu. W sytuacji, gdy wózek nie utrzymuje ładunku lub maszt opada szybciej niż zwykle, to często pierwsze sygnały, że element wymaga regulacji lub wymiany. W wózkach pracujących intensywnie, przez wiele godzin dziennie, takie odchylenia szybko przekładają się na przestoje, ryzyko uszkodzenia towaru i zaburzenia ciągłości procesu logistycznego.

Zawór przelewowy

Zawór przelewowy odpowiada za utrzymanie właściwego ciśnienia roboczego i umożliwia powrót nadmiaru oleju do zbiornika, gdy ciśnienie przekroczy wartość nastawioną przez producenta. Jest jednym z istotniejszych zaworów w wózkach widłowych, należy więc zwrócić uwagę na jego nieprawidłowe działanie. Objawem awarii zaworu przelewowego w wózku widłowym bywa charakterystyczne „buczenie” hydrauliki, spadek prędkości podnoszenia lub nagrzewanie przewodów. Regularny przegląd jest konieczny, zwłaszcza jeśli wózek pracuje w środowisku zapylonym lub przy dużych obciążeniach. Niewłaściwa regulacja zaworu przelewowego skutkuje konsekwencjami podobnymi do zużytej pompy hydraulicznej. Mechanizm działania zaworu przelewowego w wózkach widłowych jest prosty, ale niezwykle istotny. Podczas wzrostu ciśnienia sprężyna wewnątrz zaworu zostaje pokonana, co prowadzi do otwarcia zaworu i zrzutu nadmiaru ciśnienia.

Zawór zwrotny

Zawór zwrotny (jednokierunkowy) umożliwia przepływ cieczy tylko w jednym kierunku, zapobiegając jej cofaniu się i chroniąc tym samym elementy układu przed uszkodzeniem. Jego podstawowa rola to blokowanie przepływu oleju w przeciwnym kierunku. Awaria zaworu zwrotnego objawia się m.in. samoczynnym opadaniem wideł, drganiem masztu przy podnoszeniu albo brakiem reakcji na joystick. Zawór zużywa się naturalnie, szczególnie w intensywnie użytkowanych wózkach obsługujących wysokie regały, gdzie cykle podnoszenia są krótkie, ale częste.

Zawór dławiący

Zawór dławiący to element, który odpowiada za regulację prędkości przepływu oleju, a tym samym wpływa na prędkość opadania wideł, co ma kluczowe znaczenie przy pracy z delikatnymi lub ciężkimi ładunkami. Wózki widłowe wyposażone w bardzo precyzyjny układ sterowania szybko ujawniają różnicę między sprawnym a zużytym zaworem dławiącym. Gdy zawór działa prawidłowo, ruch masztu jest płynny, operator ma pełną kontrolę nad podnoszeniem, a ładunek pozostaje stabilny.

Zawór dławiący w wózku widłowym jest również niezbędny do prawidłowego funkcjonowania silnika spalinowego, regulując przepływ powietrza do silnika w celu zapewnienia odpowiedniej mieszanki paliwowej. Działa na zasadzie zwężenia rury, przez którą przepływa powietrze, zmieniając w ten sposób jego prędkość i ilość dostarczaną do silnika. Bez niego niemożliwe byłoby utrzymanie odpowiedniej ilości powietrza w układzie ssącym, co z kolei wpłynęłoby na niewłaściwe spalanie paliwa.

Praktyczny przykład regulacji i diagnostyki zaworów w wózku widłowym

W dyskusji poruszono problem niskiego ciśnienia na orbitrolu w wózku widłowym angielskiej produkcji (marki Bonser lub David Brown), który wynosił 85 bar, co okazało się niewystarczające do prawidłowego skrętu kół na postoju. Wózek, mimo wieku około 10 lat, był intensywnie użytkowany.

Problem i wstępna diagnostyka

Początkowo zmierzone ciśnienie na pompie wynosiło 85 bar, tak samo jak na siłowniku skrętu. Na hydraulice natomiast utrzymywało się 160 bar. Gdy zasilanie hydrauliki przełożono na orbitrol, koła skręcały. Pojawiło się pytanie, jak pompa rozdziela strumień, ponieważ przy podłożeniu podkładki pod sprężynę dużej nakrętki, maszt podnosił się wolno, a przy przeciążeniu cały strumień kierowany był na orbitrol.

Pomiary wskazywały, że orbitrol działa bezbłędnie - po odkręceniu węża zasilającego orbitrol i podłączeniu manometru ciśnienie wynosiło 85 bar. Po odłączeniu przewodu od siłownika skrętu i podłączeniu manometru, przy ruchu kierownicą również uzyskiwano 85 bar. Stwierdzono, że problem nie leży w orbitrolu, lecz w zasilaniu z pompy, z mniejszego wyjścia po prawej stronie.

Wyczyszczono śrubkę na śrubokręt, która okazała się być zaworem bezpieczeństwa (tłoczek-sprężyna). Gdy tłoczek się przesunął, olej z wyjścia na hydraulikę przelewał się na duże wejście, gdzie olej jest ssany ze zbiornika, co wskazywało na błędny rozdział ciśnienia.

Dalsze kroki i próby regulacji

• Sprawdzenie zwrotnic: Zasugerowano przyjrzenie się zwrotnicom, a także sprawdzenie swobody obrotu kół na podniesionym wózku. Stwierdzono, że koła skręcają, choć z oporem, co wskazywało na działanie układu, ale z niedostateczną siłą.
• Potencjalne usterki: Wskazano na możliwość problemów z siłownikiem skrętu (zardzewiały, zaspawany) lub zatkane drążki skrętne czy węże. Porównanie z kombajnem zbożowym, który skręca przy 60-90 barach, sugerowało, że 85 bar powinno być wystarczające, co podważało tezę o uszkodzonym siłowniku.
• Dzielnik strumienia: Zaznaczono, że pompa ma dzielnik strumienia. Skoro na hydraulikę idzie 160 bar, a na orbitrol 85 bar, uszkodzenie w dzielniku strumienia na pompie było bardzo prawdopodobne. Podkreślono, że dzielnik strumienia dzieli ilość oleju, a nie ciśnienie, a ciśnienie reguluje zawór w rozdzielaczu na jednej strudze i zawory w orbitrolu na drugiej.
• Próby regulacji:
  1. Pod sprężynę pod nakrętką rozmiar 30 podłożono nakrętkę M8 (ok. 6mm). Maszt zaczął podnosić się bardzo wolno, a przepływ na orbitrol znacznie wzrósł.
  2. Zastosowano nową, krótszą i miększą sprężynę, bez podkładek.
  3. Odkręcono zawór bezpieczeństwa pod śrubą na śrubokręt i podłożono podkładkę M5 (ok. 1-1,5mm).

Efekty regulacji i dalsze działania

Po tych zmianach, ciśnienie na orbitrolu wzrosło do 100 bar, a na hydraulice do 230 bar (spadające do 190-200 bar po zablokowaniu). Mimo to, ciśnienie 100 bar nadal okazywało się niewystarczające. Zaplanowano dalsze testy, w tym usunięcie podkładki M5, aby sprawdzić, czy ciśnienie na orbitrolu utrzyma się na poziomie 100 bar, a na hydraulice spadnie do 160 bar.

Wózek miał również ściągnięty balast z tyłu (około 2 tony), co poprawiło skręt kół. Zauważono również, że siłownik skrętu o średnicy 41 mm jest nietypowy, a jeden z nich wymagał regeneracji z powodu uszkodzonego uszczelnienia i rysy na tłoczysku.

Zwrócono uwagę, że oryginalny siłownik o średnicy tłoka 41 mm powinien przy 85 barach działać siłą około 1000 kG, co powinno wystarczyć do skrętu kół. Uznano, że ciśnienie 85 bar prawdopodobnie jest prawidłowe, a problemem może być spadek wydajności pompy lub usterka w dzielniku strumienia/zaworze bezpieczeństwa na obiegu od orbitrola.

Wskazano, że zawór ciśnieniowy jest również w orbitrolu i powinien być ustawiony na 160-190 bar (przelewowy) i ponad 200 bar (szokowy). Ciśnienie na orbitrolu powinno być bliskie zeru, gdy nie kręcimy kierownicą, a gwałtownie rosnąć do maksimum przy kręceniu i wysunięciu tłoczyska.

Ostatecznie, po wymianie końcówek drążków, regeneracji ich gniazd, wymianie tulei zwrotnic oraz regeneracji jednego siłownika, ciśnienie na orbitrolu wzrosło do 150 bar, co znacząco poprawiło funkcjonalność skrętu. Zauważono jednak, że przy tym zwiększonym ciśnieniu występuje przyduszenie silnika, co sugeruje, że pierwotne 85 bar mogło być wystarczające, a problem leżał w innych elementach układu kierowniczego (np. zastałe drążki).

Konserwacja i diagnostyka układu hydraulicznego

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis.

Typowe usterki hydrauliki i ich rozwiązania

• Wyciek oleju hydraulicznego: Jedna z najpowszechniejszych usterek, objawiająca się plamami oleju pod wózkiem. Oznacza ubytek medium roboczego i spadek ciśnienia. Przyczyny to nieszczelności przewodów, pęknięcia węży, uszkodzone uszczelnienia siłowników.
  Rozwiązanie: Zlokalizować źródło przecieku, wymienić uszczelki lub przewód, uzupełnić olej.
• Spadek wydajności podnoszenia / brak ciśnienia: Maszt podnosi się wolniej, szarpie lub nie unosi ładunku. Przyczyny to niedobór oleju, zapowietrzenie układu, zużycie pompy lub zapchany filtr.
  Rozwiązanie: Sprawdzić poziom i stan oleju, odpowietrzyć układ, skontrolować filtr.
• Samoistne opadanie masztu: Widły z uniesionym ładunkiem powoli opadają. Winne są nieszczelne siłowniki (zużyte uszczelniacze) lub nieszczelny zawór zwrotny.
  Rozwiązanie: Regeneracja siłowników (wymiana uszczelnień) lub naprawa/wymiana zaworu.
• Szarpanie, wibracje, hałasy przy pracy hydrauliki: Głośna praca pompy, syczenie, bulgotanie, drgania masztu. Przyczyny to zapowietrzenie układu, zbyt niski poziom oleju, zużycie pompy lub zaworów, obecność powietrza w oleju.
  Rozwiązanie: Odpowietrzyć układ, uzupełnić olej, sprawdzić pompę.

Kluczowe praktyki konserwacyjne

• Regularne przeglądy i serwis: Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Regularny serwis wózków widłowych powinien obejmować kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów.
• Monitorowanie poziomu i stanu oleju hydraulicznego: Zbyt niski poziom grozi zassaniem powietrza i uszkodzeniem pompy. Olej powinien być czysty i klarowny; jego wymiana powinna odbywać się regularnie (np. co około 1000 godzin pracy).
• Wymiana filtrów i utrzymanie czystości układu: Filtry hydrauliczne wyłapują zanieczyszczenia i mogą się zapchać, ograniczając przepływ. Wymieniaj filtry regularnie (np. co 2000 godzin pracy) i dbaj o czystość wokół wlewu oleju.
• Kontrola uszczelnień, przewodów i połączeń: Codziennie sprawdzaj węże hydrauliczne pod kątem przetarć, pęknięć lub wycieków na złączach. Nawet drobna nieszczelność ma tendencję się powiększać.
• Testy szczelności i sprawności: Co jakiś czas warto przeprowadzić test obciążeniowy (uniesienie nominalnego ładunku na określoną wysokość i pozostawienie go na kilkanaście minut). Jeśli wózek opuści ładunek o więcej niż ok. 10 cm w ciągu 10 minut lub zauważysz wycieki - układ wymaga interwencji.
• Korzystanie z profesjonalnego serwisu i części zamiennych: W przypadku poważniejszych problemów najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Stosowanie wysokiej jakości części zamiennych (oryginalnych lub dobrych zamienników) jest kluczowe dla trwałości naprawy.
