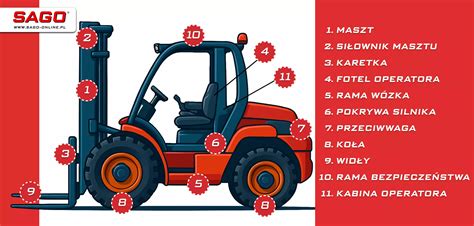

Diagram udźwigu wózka widłowego (lub inaczej tabela udźwigu, wykres udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka widłowego. Pokazuje on zależność między udźwigiem a innymi parametrami - przede wszystkim wysokością podnoszenia oraz położeniem środka ciężkości ładunku.
Na takim diagramie odczytamy, jaki maksymalny ciężar może unieść dany wózek na różnych wysokościach podnoszenia i przy określonej odległości środka ciężkości ładunku od czoła wideł. Nie są to wyłącznie suche wartości udźwigu - diagram uwzględnia wysokość masztu (H) oraz odległość środka ciężkości ładunku od wideł (C), które wpływają na bezpieczny udźwig. Często na diagramie znajdziemy też informacje o ewentualnej redukcji udźwigu przy użyciu dodatkowego osprzętu (np. chwytaków, przedłużek wideł), ponieważ akcesoria te zmieniają parametry wózka.
Gdzie znajduje się diagram udźwigu?
Diagram udźwigu wózka widłowego można znaleźć w dwóch miejscach:
- Dokumentacja dołączona do pojazdu: Producent dołącza pełny diagram udźwigu do dokumentacji technicznej każdego wózka.
- Na wózku widłowym: Aby operator miał dane udźwigu w polu widzenia, uproszczony diagram umieszczany jest bezpośrednio na pojeździe - najczęściej w formie metalowej tabliczki znamionowej lub trwałej naklejki.
Tabliczkę znamionową można znaleźć na bocznej ścianie wózka, z przodu na kabinie, masce, wewnątrz kabiny operatora lub na maszcie, a w przypadku „paleciaków” - na dyszlu. Jest to wymóg przepisów BHP - każdy wózek musi posiadać czytelną, aktualną tabliczkę z danymi udźwigu. Warto pamiętać, że oznaczenia mogą się różnić w zależności od marki, ale zasada odczytu pozostaje taka sama.
Ważne rozróżnienie:
- Diagram udźwigu = tabela lub wykres w dokumentacji producenta.
- Tabliczka znamionowa = dane obowiązkowe na wózku, zawierające najważniejsze informacje o parametrach technicznych, w tym uproszczoną wersję diagramu.
Czy wszystkie diagramy wyglądają tak samo?
Każdy model pojazdu ma własną charakterystykę udźwigu określoną przez producenta, dlatego diagram opracowany jest indywidualnie dla danego modelu i konfiguracji. Różnice wynikają z marki, typu napędu, parametrów masztu oraz zastosowanego osprzętu. Dodatkowe wyposażenie, ze względu na zmianę środka ciężkości lub masy własnej, zmniejsza dopuszczalny udźwig, co producent uwzględnia, publikując odrębny wykres. Nie wolno stosować diagramów zamiennie między różnymi wózkami - wartości na nich są unikalne dla danego pojazdu.

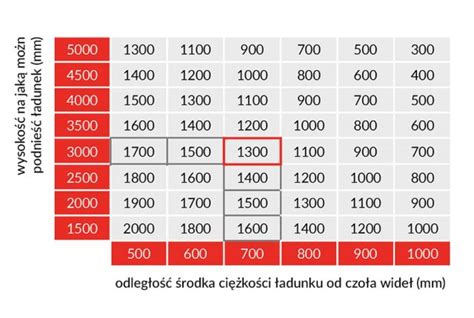

Jak czytać diagram udźwigu wózka widłowego?
Procedura odczytywania danych nie jest skomplikowana i składa się z trzech kroków:
- Wyznaczenie środka ciężkości: Określa się go jako odległość od czoła wideł do połowy długości ładunku. Jeśli ładunek ma 1200 mm, to jego środek ciężkości wypada w połowie, czyli 600 mm od czoła wideł.
- Odnalezienie wartości: W tabeli szukamy odległości środka ciężkości (najczęściej dolny wiersz) oraz maksymalnej wysokości wznoszenia (zwykle skrajna lewa kolumna).
- Wyznaczenie maksymalnego udźwigu: W tabeli odszukujemy pole, w którym przecinają się dwie linie (wysokość i odległość środka ciężkości). Liczba wpisana w tej komórce to maksymalny dopuszczalny ciężar ładunku w kilogramach.
Udźwig nominalny a udźwig zredukowany
Warto rozróżnić dwa pojęcia:
- Udźwig nominalny: Maksymalna masa, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta.
- Udźwig zredukowany: Faktyczna maksymalna masa ładunku, jaką wózek może unieść - wyznaczona na nowym diagramie po zamontowaniu dodatkowego oprzyrządowania.
Trójkąt stateczności
Aby wózek widłowy zachował równowagę, ważne jest zachowanie wypadkowego środka ciężkości w obrębie tzw. trójkąta stateczności. Na stateczność największy wpływ mają trzy parametry: masa ładunku, odległość środka ciężkości ładunku od czoła wideł oraz wysokość podnoszenia. Im wyżej unoszony jest ładunek i im dalej od wideł się znajduje, tym łatwiej o utratę równowagi. Diagram udźwigu jest narzędziem, które pozwala ocenić, czy planowana operacja mieści się w bezpiecznych granicach tego trójkąta.
Diagram udźwigu na egzaminie UDT
Zagadnienie diagramów udźwigu jest istotną częścią egzaminu UDT na operatora wózków jezdniowych. W testach często pojawiają się pytania sprawdzające umiejętność interpretacji wykresów. Kandydat może otrzymać schematyczny diagram i musi z niego odczytać maksymalny ciężar lub wysokość podnoszenia przy zadanych parametrach. Błędna interpretacja lub lekceważenie wykresu w codziennej pracy może doprowadzić do utraty stateczności wózka i poważnych wypadków.
