Wózek widłowy, nazywany również wózkiem jezdniowym podnośnikowym, to specjalistyczny pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, przeznaczony do transportu wewnątrzzakładowego. Służy do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy różnego rodzaju ładunków. Współczesny rynek oferuje szeroką gamę wózków widłowych, dostosowanych do indywidualnych potrzeb i specyfiki pracy w magazynach, fabrykach, centrach logistycznych czy sklepach wielkopowierzchniowych.
Rodzaje wózków widłowych i ich specyfika
Wózki jezdniowe stanowią zróżnicowaną kategorię maszyn, które można podzielić ze względu na ich konstrukcję i przeznaczenie. Poniżej przedstawiamy szczegółowy przegląd najpopularniejszych typów wózków widłowych.
Wózki widłowe unoszące
Wózki unoszące widłowe to maszyny obsługiwane ręcznie, które nie posiadają mechanicznego napędu podnoszenia. Umożliwiają one manipulację towarami do wysokości około 30 cm. Ich podstawowym zadaniem jest pobieranie towarów leżących na posadzkach i przewożenie ich w inne miejsce lub rozładowywanie samochodów ciężarowych. Są to urządzenia wykorzystywane w magazynach, centrach logistycznych, na zapleczach dużych sklepów, w hurtowniach oraz zakładach produkcyjnych, gdzie istotne są mniejsze gabaryty sprzętu i jego zwrotność.
Różnice między wózkami unoszącymi a podnośnikowymi
Choć oba rodzaje urządzeń nazywa się wózkami widłowymi, istnieją między nimi znaczące różnice:
- Zasięg działania: Tylko wózki podnośnikowe są wykorzystywane do pobierania towaru z wyższych półek, ponieważ są wyposażone w maszt podnoszący widły na wysokość nawet kilku metrów. Wózki unoszące natomiast łatwo zmieszczą się w naczepach samochodów ciężarowych.
- Cena: Wózki unoszące w podstawowej wersji są tańsze niż wózki podnośnikowe, które wiążą się z wyższymi kosztami zakupu.
Wybierając wózek unoszący, warto zwrócić uwagę na odległości, na jakie będzie się przemieszczał. W mniejszych magazynach sprawdzą się wózki unoszące kierowane przy pomocy dyszla. Na większych powierzchniach magazynowych zaleca się inwestycję w akumulatorowe wózki unoszące z miejscem siedzącym dla operatora.
Akumulatorowe wózki unoszące Jungheinrich
Oferta firmy Jungheinrich obejmuje różne modele akumulatorowych wózków unoszących:
- Podstawowe modele z serii EJE: Wydajna i oszczędna alternatywa dla ręcznych wózków paletowych. Są lekkie, łatwe w obsłudze i zwrotne, przeznaczone do przewożenia lżejszych ładunków (do 1,5 t).
- Zaawansowane modele z serii EJE: Charakteryzują się większym udźwigiem (do 3,5 t), są łatwe w obsłudze, zwrotne i stabilne. Wyposażone w akumulatory kwasowo-ołowiowe lub litowo-jonowe.
- Wózki unoszące z dyszlem z serii ERE: Idealne na średnie dystanse, operator stoi na platformie, co zapewnia komfort pracy.
- Wózki unoszące z miejscem siedzącym dla operatora z serii ESE: Przeznaczone do większych magazynów i długich tras, zapewniają ergonomiczne miejsce pracy i wydajność.
Wózki naładowne (platformowe)
Wózki naładowne, inaczej platformowe, to pojazdy, na które ładunki są naładowywane ręcznie lub za pomocą urządzeń mechanicznych niezwiązanych z samym wózkiem.
Wózki ciągnikowe i pchające
Wózki ciągnikowe i pchające są przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
Wózki podnośnikowe
Wózki podnośnikowe, zaliczane do grupy wózków elektrycznych prowadzonych, to urządzenia transportu wewnątrzzakładowego służące do pionowego lub poziomego transportu ładunków. Pozwalają na ich składowanie na różnych wysokościach, w granicach określonych ich konstrukcją.
Wśród nich wyróżniamy wózki z bocznym mechanizmem podnoszenia, czyli wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.

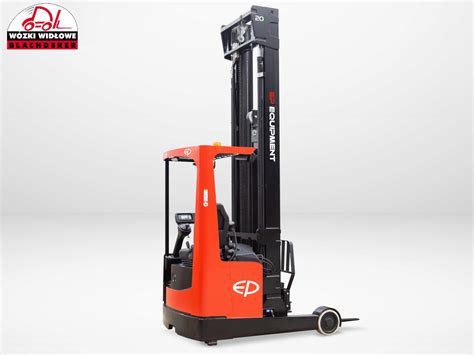

Wózki wysokiego składowania (Reach Truck)
Reach truck to wózek wysokiego składowania, którego nazwa pochodzi od angielskiego słowa „reach” (sięgać, dosięgać, docierać), co doskonale opisuje jego główną cechę - zdolność do sięgania najwyższych kondygnacji regałów bez konieczności podnoszenia całej kabiny. Jest to możliwe dzięki dostępności masztów, które po pełnym wysunięciu sięgają nawet kilkunastu metrów ponad poziom posadzki, oraz wysokim wartościom udźwigu resztkowego. Parametr ten opisuje maksymalną wysokość, na jaką można podnieść ładunek o konkretnej masie i wymiarach.
Innowacje w wózkach wysokiego składowania STILL
Flagowy wózek wysokiego składowania STILL, FM-X, pozwala dźwigać palety o masie 1000 kg na wysokość sięgającą 13 metrów.
- System aktywnej stabilizacji ładunku (ALS): Jest to odpowiedź inżynierów firmy STILL na problem wibracji masztu podczas pracy na wysokich kondygnacjach regałów. Dzięki ALS, wibracje ustają o 80% szybciej, co skraca czas manipulacji ładunkiem z niemal pół minuty do około 6 sekund. System działa na zasadzie generowania impulsu kompensującego drgania przez hydrauliczny siłownik liniowy.
- Ergonomia: Wózki wysokiego składowania STILL są projektowane z myślą o komforcie operatora. Amortyzacja fotela redukuje wstrząsy, system regulacji siedziska i płyty podłogowej pozwala na przyjęcie wygodnej pozycji, odchylane oparcie ułatwia śledzenie ładunku, a opcjonalny dach ze szkła pancernego gwarantuje doskonałą widoczność i bezpieczeństwo.
- Opcjonalne wyposażenie: Układ wstępnego wyboru wysokości podnoszenia Easy Target i Easy Target Plus, system Optispeed (uzależniający prędkość przemieszczeń wideł od ich poziomu), przesuw boczny, kamery oraz wskaźnik wysokości podnoszenia.
Wózki kontenerowe i Reachstackery
Wózki kontenerowe są zaprojektowane do załadunku kontenerów ISO na pociągi, statki czy samochody ciężarowe. Ich największym wyzwaniem jest obsługa ciężkich ładunków przy zachowaniu równowagi za pomocą mechanizmu przeciwwagi. Dzielą się na wózki do pustych kontenerów (udźwig do ok. 10 ton) i do pełnych kontenerów (udźwig ok. 40 ton). Niektóre modele do pustych kontenerów mogą podnosić dwa puste kontenery jednocześnie dzięki podwójnej konstrukcji masztu.
Reachstacker, podobnie jak wózek kontenerowy, należy do grupy wózków z przeciwwagą, ale oferuje znacznie większe możliwości. Może sztaplować kontenery do trzeciego rzędu i maksymalnie 6-krotnie jeden na drugim, dzięki teleskopowemu ramieniu i udźwigowi około 50 ton. Waga własna Reachstackera wynosi około 100 ton, aby optymalnie przygotować go do takich obciążeń.
Główna różnica między wózkiem kontenerowym a Reachstackerem polega na tym, że ten pierwszy może sztaplować ładunki tylko w pierwszym rzędzie, natomiast Reachstacker sztapluje ładunki nawet do trzeciego rzędu. Ponadto zwykły wózek kontenerowy jest o około 70 ton lżejszy niż Reachstacker.

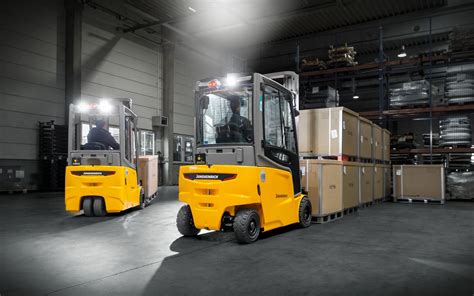

Wózki widłowe czołowe
Wózki widłowe czołowe są najczęściej występującym rodzajem wózków jezdniowych. Charakteryzują się jednostką podnośnikową składającą się z masztu i typowych wideł z odstępem między zębami 1,2 metra. Służą do przeładowywania, transportowania i sztaplowania ładunków na paletach. Dostępne są w różnych wersjach dla każdego miejsca użytkowania: ciche elektryczne wózki do obszarów zamkniętych, a silniejsze wózki z napędem spalinowym (gaz, benzyna, ropa) do obszarów otwartych.
- Konstrukcja: Siedzenie kierowcy znajduje się za masztem. W mniejszych wózkach kabina operatora składa się zazwyczaj z siedziska i otwartej ramy z dachem ochronnym, aby nie przekraczać maksymalnej wysokości pojazdu 2 metrów. Większe wózki czołowe często posiadają zamkniętą kabinę. Silnik umieszczony jest pod siedzeniem kierowcy, co zapewnia optymalną stabilność pojazdu.
- Zwrotność: Dzięki tylnemu układowi kierowniczemu wózki czołowe są ekstremalnie zwrotne i nadają się do pracy w wąskich torach między regałami czy w magazynach. Rozróżnia się wózki 3- i 4-kołowe, z których większość posiada napęd elektryczny i szerokość prawie 1 metra. Wózki 4-kołowe cechuje większy udźwig i stabilność, natomiast wózki 3-kołowe wyróżniają się manewrowością.
- Udźwig i wysokość podnoszenia: Wózki czołowe przyjmują ładunki od 1 do 6,5 ton, zależnie od motoryzacji i wagi wózka. Wysokość podnoszenia, od czterech do siedmiu metrów, zależy od rodzaju zamontowanego masztu (podwójny lub potrójny).

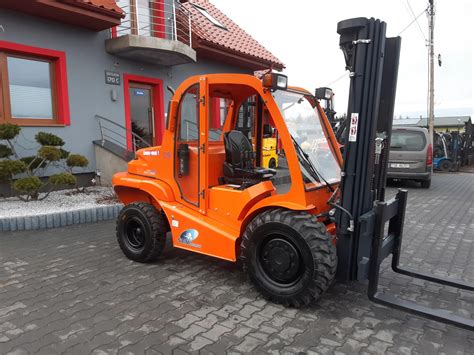

Terenowe wózki widłowe
Terenowy wózek widłowy to czterokołowy wózek z przeciwwagą, zaprojektowany do prac na zewnątrz, na wyboistych terenach. Dostępne są w przeróżnych wariantach i wersjach, dopasowanych do warunków pracy. W przypadku kotłów erozyjnych i nierównych terenów poleca się wózki terenowe z dużymi kołami, charakteryzujące się optymalną manewrowością. Do użytku przemysłowego stosuje się wózki z oponami przemysłowymi, które zapewniają cichą pracę i wysoką sterowalność na asfaltowych i betonowych nawierzchniach. W błotnistych i nieutwardzonych terenach zalecany jest wózek z napędem na wszystkie koła. Większość wózków terenowych jest napędzanych ropą, ale dostępne są też wersje na benzynę lub gaz LPG. Pojazdy te są zazwyczaj 4- lub 6-kołowe, z przekładniami hydrostatycznymi, mechanicznymi lub hydrodynamicznymi. Dla zwiększenia swobody poruszania stosuje się wózki z blokadą mechanizmu różnicowego i przegubami z napędem na dwa lub wszystkie koła. Muszą oferować wysoką stabilność i odporność, opartą na solidnym maszcie i monobloku.
Wózki terenowe znajdują zastosowanie w leśnictwie, przemyśle drzewnym, górnictwie, przemyśle ciężkim, budowlanym, betonowym czy recyklingu.
Wózki podnośnikowe prowadzone dyszlem
Wózki podnośnikowe prowadzone dyszlem są popularne, szczególnie te obsługiwane stopą. Wózki z dyszlem różnią się od tradycyjnych wózków widłowych brakiem siedzenia dla operatora. Zostały zaprojektowane jako urządzenie, obok którego trzeba iść, jednak niektóre modele dysponują rozkładaną platformą dla operatora. Obsługa odbywa się za pomocą dyszla, któremu urządzenie to zawdzięcza swoją nazwę.
Wózki boczne wysokiego składowania
Wózki boczne wysokiego składowania są konstruowane specjalnie do transportu ładunków na dystansie około 100 metrów przy pięciu motogodzinach dziennie. Przy dłuższych dystansach i większej liczbie motogodzin odpowiedniejszy jest wózek z wysuwanym masztem, który jest jednak droższy w zakupie.
Wózki teleskopowe (ładowarki teleskopowe)
Wózek teleskopowy, zwany również ładowarką teleskopową, znajduje zastosowanie przede wszystkim w budownictwie, rolnictwie i przemyśle. Z ramieniem teleskopowym może osiągnąć wysokość nawet do 30 metrów. Wózki teleskopowe są maszynami ze sztywną lub półsztywną ramą. Wózki obracające się o 360 stopni nazywane są wózkami teleskopowymi rotacyjnymi. Maksymalny udźwig w dostępnych modelach wynosi do 21 ton. Pojazdy te posiadają zazwyczaj napęd spalinowy (diesel) na wszystkie koła oraz oscylującą oś tylną w celu optymalnego poruszania się w terenie. Operator ma do wyboru różne tryby kierowania: przednia oś do szybkiego przemieszczania, zsynchronizowany układ kierowniczy do zwrotów przy niewielkim promieniu, oraz sterowanie krabowe do jednoczesnego poruszania się w przód lub w tył w ciasnych pomieszczeniach.
Wózki 4-kierunkowe boczne i wózki bocznego załadunku
Wózki 4-kierunkowe boczne oraz wózki bocznego załadunku posiadają w większości napęd elektryczny, gazowy lub na ropę i są przeznaczone do transportu i sztaplowania długich, nieporęcznych ładunków, zwłaszcza w małych, ciasnych pomieszczeniach. Najczęściej znajdują zastosowanie w przemyśle drzewnym i przetwórstwie drewna, a także w gałęziach przemysłu, gdzie przemieszczane muszą być długie stalowe lub plastikowe rury. Dostępne są w wersji z siedzeniem dla kierowcy lub z platformą operatora. Wózek bocznego załadunku podnosi ładunek umieszczonymi z boku widłami i kładzie go do transportu na tzw. „stół” ładunkowy.
Operator wozka - na wesoło
Konserwacja i bezpieczeństwo wózków widłowych
Wózek widłowy, niezależnie od jego typu, wymaga regularnego serwisowania. Jest to niezbędne, aby utrzymać sprzęt w należytym stanie technicznym, zapewnić jego bezproblemową i bezpieczną eksploatację przez wiele lat oraz bezawaryjne działanie. Regularna konserwacja przyczynia się do szybkiego wykrywania drobnych usterek, które w przypadku zaniedbań mogłyby doprowadzić do poważnych awarii, wiążących się z wysokimi kosztami naprawy, a także powstania zagrożeń dla pracowników. Odpowiednia konserwacja pozwala również wózkom działać wydajnie.
Przeglądy wózków unoszących
Wózki unoszące widłowe nie podlegają przepisom o dozorze technicznym, ponieważ nie uwzględniono ich w wykazie zamieszczonym w rozporządzeniu Rady Ministrów z dnia 7 grudnia 2012 r. Dlatego względem tego typu widlaków nie ma obowiązku przeprowadzania przeglądów, o których mowa w rozporządzeniu Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. Nie oznacza to jednak, że wózek widłowy unoszący nie powinien podlegać przeglądom. Dobrą praktyką jest codzienne sprawdzanie jego stanu technicznego przed rozpoczęciem pracy. Warto zweryfikować, czy poszczególne podzespoły działają prawidłowo. Po stwierdzeniu jakichkolwiek nieprawidłowości należy skierować sprzęt do naprawy. Jeśli w zakładzie wykorzystuje się wózek unoszący, kompleksowe przeglądy warto wykonywać co pewien okres, na przykład co roku. Weryfikacja stanu technicznego jest zalecana również wtedy, gdy widlak doznał poważnej awarii (np. nie działa dyszel) lub został uszkodzony (np. w wyniku zderzenia).
Zabezpieczenia wózków widłowych
Bezpieczeństwo operatora jest priorytetem. Przed rozpoczęciem pracy należy dokładnie obejrzeć urządzenie w celu wykrycia ewentualnych usterek. W wózkach widłowych znajduje się wiele elementów zabezpieczających, takich jak zawór bezpieczeństwa czy zawory dławiące na cylindrach w układzie hydraulicznym. W każdym układzie wózka istnieją specyficzne zabezpieczenia, które operator powinien rozpoznawać. Od nich w dużej mierze zależy jakość pracy i bezpieczeństwo. Obowiązkowe wyposażenie wózka widłowego to także tabliczka znamionowa z parametrami oraz diagram udźwigu, informujący o maksymalnej dopuszczalnej masie ładunku.

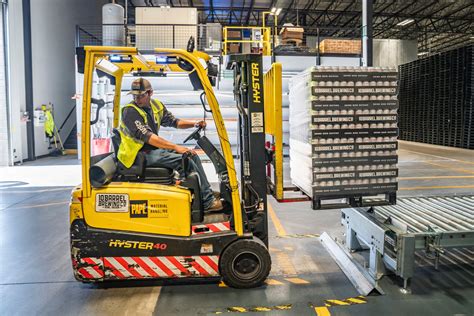

Uprawnienia i szkolenia dla operatorów
Obsługa wózka widłowego unoszącego wymaga posiadania dokumentu stwierdzającego uprawnienie do kierowania pojazdami silnikowymi oraz obsługi sprzętu z napędu mechanicznego lub silnikowego. Uprawnienia te są niezbędne do zapewnienia bezpieczeństwa i higieny pracy w miejscu użytkowania wózków.
Aby uzyskać odpowiednie kwalifikacje, operator musi ukończyć specjalistyczne szkolenie oraz zdać egzamin organizowany przez Urząd Dozoru Technicznego (UDT). Szkolenia te obejmują zarówno część teoretyczną (zasady bezpieczeństwa i higieny pracy, obsługa techniczna urządzeń), jak i część praktyczną. Dokument stwierdzający uprawnienie ma określony okres ważności i wymaga regularnych odnowień.
Ewakuacja i awaryjne opuszczanie wózka systemowego
Każdy operator wózków systemowych (operator unoszony wraz z ładunkiem) powinien przejść profesjonalne szkolenie dotyczące bezpieczeństwa w sytuacjach zagrożenia życia lub zdrowia. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania. Operatorzy powinni wiedzieć, w jaki sposób korzystać z tego typu urządzenia, a opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.
Innowacje w transporcie wewnątrzzakładowym
Technologia kieszeni na widły w naczepach
W odpowiedzi na zmieniające się regulacje prawne i potrzeby klientów, opracowano nową technologię wykorzystującą kieszenie na widły wózka widłowego zintegrowane z podłogą naczepy. Dzięki specjalnym rozwiązaniom strukturalnym widły chowają się w rynnach, nie wystając ponad poziom podłogi, co pozostawia dodatkową przestrzeń na przewóz towaru. Takie rozwiązanie pozwala optymalizować wykorzystanie miejsca w skrzyni naczepy i umożliwia jazdę zgodnie z miejscowymi przepisami. Należy jednak odpowiednio dopasować rozstaw kieszeni do rodzaju przewożonego wózka widłowego, ponieważ system jest przygotowywany pod pojazd o konkretnej specyfikacji. Zmiana rozkładu sił przy obecności wózka za tylnym portalem i wewnątrz skrzyni wymaga uwzględnienia w strukturze pojazdu odpowiedniego balastu w przedniej części naczepy.
