Wózek widłowy – kompleksowy przewodnik

Sprawnie przebiegający transport wewnętrzny i magazynowy to podstawa funkcjonowania wielu przedsiębiorstw. Kluczowe dla nich jest zapewnienie dobrego stanu technicznego oraz stateczności wózków widłowych. Wózki widłowe są niezastąpione wszędzie tam, gdzie konieczne jest przetransportowanie ciężkich przedmiotów z jednego miejsca na drugie, na przykład w magazynach, gdzie towary są przechowywane na wysokich półkach. Zostały one zaprojektowane tak, aby były nie tylko wydajne, ale także bezpieczne dla operatora. Niewątpliwie, wózek widłowy to niezbędne narzędzie w wielu sektorach przemysłu i handlu.

Stateczność wózka widłowego

Czym jest stateczność wózka widłowego?

Stateczność wózka widłowego to jego umiejętność zachowania równowagi w każdej pozycji roboczej, zarówno gdy pojazd jest obciążony, jak i gdy nie posiada ładunku. Dla zapewnienia stateczności wózki widłowe oraz inne urządzenia transportu bliskiego wyposaża się w szereg przydatnych elementów zabezpieczających, które mają na celu zapobiegać niebezpiecznym sytuacjom, takich jak ograniczniki prędkości wykonywania ruchów roboczych.

Systemy wspomagające stateczność

Przykładem dodatkowego zabezpieczenia jest SAS (System Aktywnej Stabilności), wprowadzony przez producentów dla wózków widłowych Toyota. Pozwala on na monitorowanie najważniejszych parametrów pracy wózka, dzięki czemu zmniejsza ryzyko, minimalizuje przestoje oraz zwiększa wydajność sprzętu. Dzięki wszystkim tego typu funkcjom praca na wózkach unoszących staje się łatwiejsza i szybsza.

Dbałość o stateczność wózka

Wózki jezdniowe unoszące podlegają pod nadzór Urzędu Dozoru Technicznego, dlatego też objęte są regularnymi przeglądami. Dla zachowania stateczności wózka widłowego najważniejsza jest zasada mówiąca o tym, iż operator nie może unosić ani transportować ładunków, których waga jest większa niż dopuszczalny maksymalny udźwig urządzenia. Przeciążony wózek traci swoją stateczność, a jego przemieszczanie nie jest bezpieczne. Uszkodzeniu mogą ulec nie tylko transportowane ładunki, ale również mechanizmy pojazdu. Niewielkie usterki, nieusuwane, z czasem mogą przeobrazić się w większe i poważniejsze awarie.

Czynniki wpływające na utratę stateczności

Jednym z powodów utraty stateczności wózka widłowego może być jego nadmierne przeciążenie. Inne przyczyny to nieusunięte awarie. Na stateczność wpływ ma wiele różnych czynników - od stanu technicznego urządzenia po rodzaj nawierzchni, po jakiej porusza się urządzenie oraz stan opon. W przypadku jazdy po pochyłościach, jeśli wózek zacznie się staczać, surowo zabronione jest wyskakiwanie z niego. Ogólnie powinno się unikać jazdy wózkiem jezdniowym unoszącym po pochyłościach.

Budowa i działanie wózka widłowego

Klienci często pytają o szczegóły dotyczące budowy wózka widłowego - jego wymiary, wagę czy zakres wysokości podnoszenia. Informacje te są istotne i przydają się szczególnie w przypadku wyznaczania dróg transportowych czy szacowania wytrzymałości podłoża w magazynie. Znajomość podstawowych elementów budowy wózka widłowego jest wymagana zarówno w przypadku operatorów. Dzięki umiejętności wskazania podstawowych elementów konstrukcji czy mechanizmów operator nie tylko jest lepiej przygotowany do pełnienia swoich codziennych obowiązków, ale także lepiej rozumie zasady funkcjonowania pojazdu. Znajomość parametrów, takich jak wymiary czy waga widlaka, pozwala prawidłowo dostosować magazyn do pojazdu, który ma się po nim poruszać, lub podjąć decyzję o wyborze innego typu urządzenia.

Kluczowe elementy konstrukcji

• Maszt: Podstawowy element konstrukcji każdego wózka widłowego, który pozwala na podnoszenie i opuszczanie ładunków. Za pomocą specjalnych siłowników hydraulicznych operator jest w stanie kontrolować wysokość, na jakiej znajdują się widły.
• Widły: Kluczowe stalowe elementy, mocowane do masztu, służące do podtrzymywania ładunków, zapewniające bezpieczne i stabilne podniesienie i przemieszczenie ciężarów. Posiadanie odpowiedniego typu wideł jest niesamowicie ważne dla efektywności i bezpieczeństwa pracy.
• Koła i opony: Umożliwiają przemieszczanie się wózka po różnych powierzchniach. W zależności od modelu wózki mogą być wyposażone w różne rodzaje opon - od pełnych, przez dmuchane, do specjalnych opon nieślizgających (non-marking). Wybór odpowiednich opon jest kluczowy dla bezpieczeństwa i wydajności pracy.
• Łańcuchy: Istotny element w konstrukcji urządzenia, pełniący kluczową rolę w mechanizmie podnoszenia, stosowane przede wszystkim w maszcie wózka widłowego, gdzie umożliwiają podniesienie i opuszczenie wideł. Regularna kontrola stanu łańcuchów jest niezbędna.
• Karetka wózka widłowego: Niezwykle ważny komponent, na którym zamocowane są widły. Porusza się w górę i w dół po maszcie, umożliwiając podnoszenie, opuszczanie oraz przemieszczanie ładunków. Wymaga regularnych kontroli i konserwacji.
• Silnik wraz z pokrywą: Silnik jest bardzo ważną częścią, która pozwala na pracę widlaka. Nie mniej ważna jest jego osłona, szczególnie w przypadku pojazdów pracujących na zewnątrz, gdyż pozwala ona zabezpieczyć silnik przed czynnikami zewnętrznymi.

Za prawidłowe funkcjonowanie tych urządzeń odpowiadają m.in. układy: kierowniczy, napędowy, hamulcowy, przeniesienia napędu, elektryczny, hydrauliczny czy podnoszenia. Im nowocześniejszy i bardziej wielofunkcyjny wózek, tym bardziej skomplikowany i złożony system mechanizmów odpowiada za jego pracę.

Waga i wymiary wózków widłowych

Istnieje bardzo duża liczba różnorodnych wózków widłowych, dlatego nie sposób jednoznacznie odpowiedzieć na pytanie, ile waży wózek widłowy. Waga i wymiary widlaków są istotne, ponieważ pozwalają oszacować, czy pojazd „zmieści się” na szerokości drogi transportowej.

Udźwig nominalny

Kolejnym ważnym parametrem w przypadku wózków jezdniowych jest wartość udźwigu nominalnego. Jest to maksymalny, przewidziany przez producenta, ciężar ładunku, jaki może unieść pojazd na konkretną wysokość. Diagram udźwigu wózka widłowego przedstawiany jest zwykle w formie tabeli lub wykresu i znajduje się w widocznym miejscu w każdym wózku jezdniowym.

Rodzaje wózków widłowych i ich zastosowania

Wózki elektryczne a spalinowe

Elektryczne wózki widłowe coraz częściej zastępują modele spalinowe w magazynach, centrach logistycznych i zakładach produkcyjnych. Są ciche, bezemisyjne w miejscu pracy i łatwiejsze w obsłudze, a przy dobrze dobranej konfiguracji potrafią pracować równie intensywnie, jak ich spalinowe odpowiedniki. Elektryczne wózki widłowe najlepiej sprawdzają się tam, gdzie liczy się czystość powietrza, niski poziom hałasu i precyzyjna praca, czyli przede wszystkim w halach magazynowych, chłodniach, centrach dystrybucyjnych czy zakładach produkcyjnych. To również dobry wybór dla firm, które stawiają na zrównoważony rozwój i chcą ograniczać ślad węglowy.

Wózki widłowe elektryczne z rodziny RX firmy STILL są projektowane tak, aby można je było precyzyjnie dopasować do konkretnych zadań. Dostępne są wersje od 24 do 80 V, co umożliwia dobranie mocy i wydajności do rodzaju ładunku, wysokości składowania i intensywności pracy. W zależności od potrzeb można wybrać klasyczny akumulator kwasowo-ołowiowy lub nowoczesną baterię litowo-jonową, która szybciej się ładuje i lepiej znosi częste doładowania w trakcie zmiany.

Standardem w wózkach widłowych elektrycznych jest komfortowe miejsce pracy operatora. Przestronna kabina, ergonomiczny fotel, dobrze rozmieszczone elementy sterujące i doskonała widoczność na widły oraz otoczenie pomagają ograniczyć zmęczenie w trakcie zmiany i zwiększają bezpieczeństwo. Modele RX są wyposażone w inteligentny komputer pokładowy STILL Easy Control, który na bieżąco prezentuje najważniejsze informacje o stanie wózka i umożliwia szybki wybór odpowiednich programów pracy.

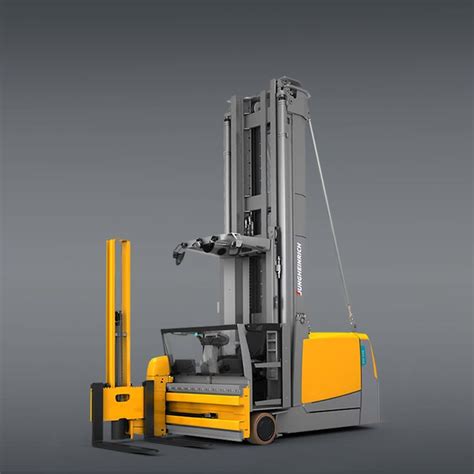

Wózki systemowe

Zarówno wózek systemowy, jak i standardowy akumulatorowy wózek widłowy są zasilane za pomocą energii elektrycznej. Oba rodzaje urządzeń służą także do podnoszenia i transportu wewnątrzmagazynowego towarów umieszczonych na paletach. Jednak wózek systemowy jest zaawansowanym urządzeniem, które zapewnia wydajną pracę w specyficznych warunkach: długich, wąskich korytarzach, w których trudno manewruje się „zwykłym” wózkiem.

Wózek widłowy systemowy może, ale nie musi być wózkiem automatycznym. Standardowe wózki systemowe mogą zostać wyposażone w komponenty automatyki i dodatkowego bezpieczeństwa, tak by automatycznie wykonywały zadania transportowe. Takie urządzenia sprawdzą się podczas powtarzalnych procesów. Zastosowanie systemowych wózków widłowych z nawigacją częściowo zautomatyzuje procesy składowania towarów i odciąży operatorów, zwiększając jednocześnie wydajność pracy.

Systemowy wózek widłowy najlepiej sprawdzi się w dużych magazynach, gdzie kompletacja towaru odbywa się na sporych wysokościach. Wykorzystanie wózków systemowych Jungheinrich EKX pozwala zwiększyć powierzchnię magazynową nawet do 30% i zmniejszyć średni koszt miejsca paletowego.

Przykładowe modele wózków systemowych Jungheinrich:

• EFX 410/413: Wózki z obrotową karetką wideł, do pracy w wąskich i szerokich korytarzach oraz w strefie przedregałowej. Posiadają kabinę „man down”, co daje doskonałą widoczność i większe bezpieczeństwo.
• EKX 410/412/514/516k/516: Stworzone z myślą o magazynach wysokiego składowania, mogą obsługiwać półki na wysokości nawet 18 m. Są to wózki typu „man up” z opatentowaną technologią tłumienia drgań.
• ETX 513/515: Wydajne wózki systemowe, które mogą być wyposażone w system wspomagający warehouseNAVIGATION, podnoszący wydajność i zmniejszający ryzyko błędnych przejazdów.
• ETX 515a: Automatyczne wózki systemowe, zaprojektowane do optymalnej pracy 24 godziny na dobę, 7 dni w tygodniu. Mogą być wyposażone w systemy dokładnego pozycjonowania i sterowania.

Wózki kontenerowe i Reachstackery

Wózki kontenerowe są zaprojektowane specjalnie do załadunku kontenerów ISO na pociągi, statki czy samochody ciężarowe. Największym wyzwaniem dla nich jest obsługa ciężkich ładunków przy zachowaniu równowagi za pomocą mechanizmu przeciwwagi. Różnica pomiędzy wózkiem kontenerowym a układarką do kontenerów (Reachstacker) polega na tym, że ten pierwszy może sztaplować ładunki tylko w pierwszym rzędzie, natomiast Reachstacker sztapluje ładunki nawet do trzeciego rzędu, maksymalnie 6-krotnie jeden na drugim. Jest to możliwe dzięki obecności teleskopowego ramienia i sile udźwigu ok. 50 ton. Zwykły wózek kontenerowy jest o ok. 70 ton lżejszy niż Reachstacker.

Wózki kontenerowe dzielimy na wózki do pustych kontenerów (udźwig do ok. 10 ton) i wózki do pełnych kontenerów (udźwig ok. 40 ton). Niektóre modele wózków do pustych kontenerów są dostępne z podwójną konstrukcją masztu, przez co są w stanie podnieść równocześnie dwa puste kontenery.

Wózki widłowe czołowe

Wózki widłowe czołowe są najczęściej występującym rodzajem wózków jezdniowych i charakteryzują się jednostką podnośnikową składającą się z masztu i typowych wideł z odstępem między zębami 1,2 metra. Mogą przeładowywać, transportować i sztaplować ładunki znajdujące się na paletach. Dostępne są dla każdych możliwych miejsc użytkowania i we wszystkich możliwych wersjach. Na obszarach zamkniętych używane są ciche elektryczne wózki, natomiast na obszarach otwartych spotykamy silniejsze wózki z napędem spalinowym (gaz, benzyna, ropa).

W wózkach widłowych czołowych siedzenie kierowcy znajduje się za masztem. W mniejszych modelach miejsce dla kierowcy składa się najczęściej tylko z siedziska i otwartej kabiny z ramą i dachem ochronnym. Przy większych wózkach czołowych często spotykamy zamkniętą kabinę. Silnik znajduje się pod siedzeniem kierowcy, aby przez możliwie najgłębiej umieszczony środek ciężkości zapewnić optymalną stabilność. Przez tylny układ kierowniczy wózki czołowe są ekstremalnie zwrotne i nadają się do prac w wąskich torach między regałami czy magazynach.

Rozróżniamy wózki 3- i 4-kołowe, z których większość posiada napęd elektryczny i szerokość prawie 1 metra. Wózki 4-kołowe cechuje większy udźwig i maksymalna stabilność, podczas gdy wózek 3-kołowy wyróżnia się niezwykle wysokim stopniem manewrowości również w ciasnych pomieszczeniach. Wózki widłowe czołowe przyjmują ładunki od 1 do 6,5 ton, co zależy od motoryzacji i wagi wózka. Wysokość podnoszenia jest zależna od rodzaju zamontowanego masztu, który może być podwójny lub potrójny, osiągając wysokość od czterech do siedmiu metrów.

Terenowe wózki widłowe

Terenowy wózek widłowy to czterokołowy wózek z przeciwwagą, zaprojektowany specjalnie do prac na zewnątrz, na wyboistych terenach. W zależności od warunków pracy dostępne są w przeróżnych wariantach. Na nierównych terenach poleca się wózki z dużymi kołami, wyróżniające się optymalną manewrowością. Do użytku przemysłowego używa się wózków terenowych z oponami przemysłowymi, które charakteryzuje cicha praca i wysoka sterowalność na asfaltowych i betonowych nawierzchniach. W przypadku terenów błotnistych i nieutwardzonych powinno się koniecznie zwrócić uwagę na zastosowanie wózka terenowego z napędem na wszystkie koła.

Większość wózków terenowych jest napędzana ropą, ale są dostępne również wersje na benzynę lub gaz LPG. Pojazdy te są zazwyczaj 4- lub 6-kołowe. Zwykle montowane są przekładnie hydrostatyczne. Dla zwiększenia swobody poruszania stosuje się wózki terenowe z blokadą mechanizmu różnicowego i przegubami z napędem na dwa lub wszystkie koła. Wózek terenowy musi oferować wysoką stabilność i odporność, której podstawą jest solidny maszt i monoblok. Znajdują najczęściej zastosowanie w leśnictwie, przemyśle drzewnym, górnictwie, przemyśle ciężkim, budowlanym, betonowym czy recyklingu.

Wózki podnośnikowe

W dużych halach produkcyjnych, magazynach lokalnych supermarketów czy na powierzchni ładunkowej ciężarówki - wózki podnośnikowe są w codziennym życiu zawodowym wielu pracowników niezbędne. Są one proste w obsłudze, małe i zwrotne oraz umożliwiają łatwy transport palet i ładunków bez uciążliwej pracy ręcznej. Popularne są wózki podnośnikowe prowadzone dyszlem, gdzie wózek taki obsługiwany jest stopą. Istnieją również wózki podnośnikowe z miejscem stojącym dla kierowcy lub tzw. wózki do komisjonowania poziomego, służące przede wszystkim transportowaniu ładunków i ich składowaniu do wysokości 2.000 mm przy sile udźwigu do 2.500 kg.

Wózki z dyszlem różnią się znacząco od tradycyjnych wózków widłowych brakiem siedzenia dla operatora. Wózek z dyszlem został zaprojektowany jako urządzenie, obok którego trzeba iść, jednakże niektóre modele dysponują rozkładaną platformą dla operatora.

Wózki boczne wysokiego składowania

Wózki boczne wysokiego składowania zostały skonstruowane specjalnie do transportu ładunków na dystansie ok. 100 metrów przy pięciu motogodzinach dziennie. Przy dłuższych dystansach i większej liczbie motogodzin w ciągu dnia odpowiedniejszy jest wózek z wysuwanym masztem, który jest jednak droższy przy zakupie.

Wózki teleskopowe (ładowarki teleskopowe)

Wózek teleskopowy, zwany również ładowarką teleskopową, znajduje zastosowanie przede wszystkim w budownictwie, rolnictwie i przemyśle. Z ramieniem teleskopowym może być osiągnięta wysokość nawet do 30 metrów. Wózki teleskopowe są maszynami ze sztywną lub z półsztywną ramą. Wózki obracające się o 360 stopni nazywane są wózkami teleskopowymi rotacyjnymi. Maksymalny udźwig w dostępnych modelach wynosi do 21 ton. Pojazdy te posiadają zazwyczaj napęd spalinowy (diesel) na wszystkie koła oraz oscylującą oś tylną w celu optymalnego poruszania się w terenie.

Dla efektywnego użytkowania wózka teleskopowego w każdych okolicznościach operator ma do wyboru różne tryby kierowania: kierowanie przednią osią sprawdza się przy szybkim przemieszczaniu się, zsynchronizowany układ kierowniczy nadaje się do robienia zwrotów przy niewielkim promieniu skrętu, a tzw. sterowanie krabowe dla jednoczesnego poruszania się w przód lub w tył stosuje się w małych ciasnych pomieszczeniach.

Wózki 4-kierunkowe boczne i wózki bocznego załadunku

Wózki 4-kierunkowe boczne oraz wózki widłowe bocznego załadunku posiadają w większości napęd elektryczny, gazowy lub na ropę i są przeznaczone do transportu i sztaplowania długich, nieporęcznych ładunków w małych, ciasnych pomieszczeniach. Znajdują zastosowanie najczęściej w przemyśle drzewnym i przetwórstwie drewna oraz w takich gałęziach przemysłu, gdzie przemieszczane muszą być długie stalowe lub plastikowe rury. Dostępne są w wersji z siedzeniem dla kierowcy lub z platformą operatora. Wózek bocznego załadunku podnosi ładunek umieszczonymi z boku widłami i kładzie go do transportu na platformę.

Akcesoria do wózków widłowych

Kluczowe akcesoria dodatkowe znacząco poprawiają funkcjonalność wózka widłowego, rozszerzając jego zastosowanie na nowe obszary.

• Kosz do wózka widłowego: Umożliwia bezpieczny transport osób na większą wysokość, co jest przydatne podczas kontrolowania ładunków, przeprowadzania inwentaryzacji czy prac remontowych. Zwiększa efektywność pracy i bezpieczeństwo dostępu.
• Trawers do wózka widłowego: Umożliwia przenoszenie ładunków, które z powodu swojego kształtu, wymiaru czy wagi nie mogłyby być przewiezione na tradycyjnych widełkach. Pozwala na przenoszenie kilku palet jednocześnie, zwiększając efektywność.
• Łyżka do wózka widłowego: Uniwersalne narzędzie, które zwiększa wszechstronność pojazdu przemysłowego, rozszerzając jego zastosowanie.
