Budowa i zasada działania wózka widłowego z przednim skrętem

Wózki widłowe to kołowe pojazdy mechaniczne, niezastąpione narzędzie w magazynach, fabrykach i centrach logistycznych. Wykorzystywane są powszechnie w wielu gałęziach przemysłu na całym świecie, od budownictwa po magazynowanie. Służą do szybkiego i bezpiecznego podnoszenia i przenoszenia ciężkich ładunków, dzięki czemu są niezbędne w każdej firmie, która musi przemieszczać duże przedmioty. Są one również niezwykle wszechstronne, z łatwością radząc sobie z szeroką gamą materiałów. Dzięki nim firmy mogą wykonywać swoją pracę szybciej i bardziej wydajnie.

Znajomość podstaw budowy wózka widłowego obowiązuje nie tylko konserwatorów urządzeń i osoby związane z serwisowaniem sprzętów, ale jest niezbędna również do zaliczenia egzaminu teoretycznego z wiedzy o widlakach. Wiedzę tę powinien posiadać także każdy właściciel floty wózków widłowych. W niniejszym artykule przyjrzymy się bliżej budowie wózków widłowych, skupiając się na ich kluczowych elementach i funkcjach.

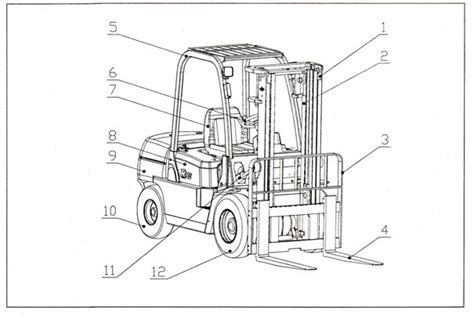

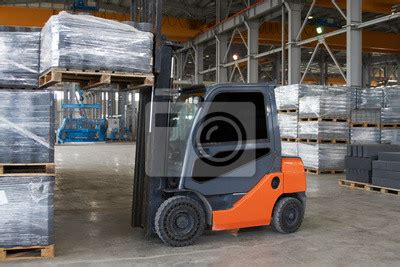

Kluczowe elementy budowy wózka widłowego

Opisując budowę wózka widłowego najczęściej za przykład podaje się wózki czołowe: elektryczne lub spalinowe, gdyż to właśnie one mają swój największy udział procentowy w sprzedaży wszystkich urządzeń jezdniowych.

Wózek widłowy składa się z kilku podstawowych elementów, które decydują o jego funkcjonalności i są dostosowane do jego głównego zadania - transportowania i podnoszenia ciężkich ładunków.

• Podwozie i rama - stanowią podstawę konstrukcji, na której opiera się cały wózek widłowy. Nazywana jest również "klatką bezpieczeństwa". Zwykle wykonane jest ze stali i stanowi solidną bazę dla pozostałych części.
• Kabina operatora - to z jej poziomu steruje się wózkiem widłowym. W jej wnętrzu znajduje się: regulowany fotel operatora, kierownica, a co najważniejsze kontrolki i urządzenia sterujące. Wyposażona jest w panel sterujący, pedały, dźwignie do obsługi masztu i wideł oraz kierownicę. W elektrycznych modelach znajduje się w niej także wskaźnik poziomu naładowania baterii. Kabina operatora jest zaprojektowana tak, aby zapewnić maksymalną widoczność oraz komfort pracy. Ergonomiczne fotele, intuicyjne rozmieszczenie dźwigni sterujących oraz systemy amortyzacji drgań to tylko niektóre z elementów wpływających na wygodę i efektywność pracy operatora.
• Maszt - znajduje się na przednim moście napędowym i odpowiada za unoszenie ładunków. Jest to element umożliwiający podnoszenie i opuszczanie wideł. W zależności od modelu wózek widłowy może posiadać maszt pojedynczy-simplex, podwójny - duplex lub potrójny - triplex. Budowa wózka podnośnikowego obejmuje maszt jedno- lub trzystopniowy, w zależności od potrzeb użytkownika. Maszt to konstrukcja metalowa, która umożliwia podnoszenie i opuszczanie ładunku. Składa się z teleskopowych profili oraz siłowników hydraulicznych, które napędzane są przez układ hydrauliczny wózka.
• Widły - mają kształt litery "L" i służą do podtrzymywania ładunków, zwykle palet. Stanowią kluczowy element do podnoszenia ładunków, montowane na końcu masztu. Ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Powyższe elementy (poza kabiną operatora) to istotne elementy układu podnoszenia, które pozwalają unosić oraz opuszczać ładunki na wymagane wysokości. Widły mogą być regulowane pod kątem szerokości, co pozwala na dostosowanie ich do różnych typów ładunków. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia - także możliwość zakupu przedłużek na widły. Widły, wykonane z wytrzymałych materiałów, zazwyczaj ze stali i zamontowane na prowadnicach masztu, są zaprojektowane tak, by unosić ogromne obciążenia.
• Karetka - jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.
• Przeciwwaga - w zrównoważonym wózku widłowym tył wózka wyposażony jest w ciężarek wyważający, aby zrównoważyć jakość towarów z przodu wózka widłowego. Przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1500 do nawet 8000 kg.
• Koła i układ jezdny - odpowiadają za mobilność wózka. Najbardziej istotnym elementem kół wózków są bez wątpienia opony, które mają niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Układ napędowy

Wózki jezdniowe podnośnikowe, w zależności od modelu, mogą posiadać jeden spośród dwóch typów napędu. Może to być napęd elektryczny lub napęd spalinowy. Jeśli chodzi o samo operowanie wózkiem widłowym, rodzaj napędu nie ma większego znaczenia w kwestii jazdy czy wykonywania manewrów unoszenia ładunków.

Układ napędowy wózka widłowego decyduje o jego mobilności i zdolności do poruszania się po różnych typach nawierzchni.

Napęd elektryczny

Wózki widłowe elektryczne nazywane są inaczej wózkami akumulatorowymi, ponieważ zasilane są przy pomocy ładowanych akumulatorów/baterii. Ich budowa jest bardziej kompaktowa, ponieważ modele z tego rodzaju napędem nie posiadają silnika spalinowego. Ich układ napędowy opiera się na akumulatorach.

Tego typu wózki widłowe charakteryzują się cichym trybem pracy oraz znikomym wpływem na środowisko, co czyni je idealnym rozwiązaniem do pracy wewnątrz budynków.

Napęd spalinowy

Wózki spalinowe zasilane są przy pomocy gazu z zamontowanej za kabiną operatora butli gazowej (LPG, CNG) lub oleju napędowego (diesel). Budowa wózka widłowego spalinowego wymaga dodatkowego miejsca na silnik oraz zbiornik paliwa, co może nieco ograniczać przestrzeń, ale zapewnia większą moc, zwłaszcza podczas pracy na zewnątrz.

• Wózki widłowe LPG - są tanie w eksploatacji i utrzymaniu. Dzięki butli gazowej mogą być wykorzystywane w pracy wielozmianowej. Gaz LPG, czyli skroplony gaz propan-butan, jest paliwem, które ze względu na swoje właściwości znajduje zastosowanie w wielu obszarach przemysłu i techniki. Jest to gaz wytwarzany jako produkt uboczny procesów rafinacji ropy naftowej oraz procesów gazowniczych. Dzięki swojej zdolności do skraplania pod niewielkim ciśnieniem LPG może być łatwo przechowywany i transportowany w formie ciekłej, co znacząco ułatwia jego dystrybucję. W przemyśle LPG jest ceniony przede wszystkim za swoją wysoką wartość energetyczną oraz czystość spalania, co czyni go atrakcyjnym źródłem energii dla różnorodnych maszyn i urządzeń. Instalacja gazowa w wózku widłowym jest dość prosta, lecz musi być wykonana przez specjalistów, aby zapewnić bezpieczeństwo i efektywność działania. System składa się z butli z gazem LPG, która jest montowana na stałe w tylnej części wózka, co zapewnia odpowiednią stabilność pojazdu. Gaz z butli poprzez reduktor ciśnienia, który dostosowuje ciśnienie gazu do wymagań silnika, jest dostarczany do układu zasilania. W systemie znajduje się także parownik, który przekształca skroplony gaz z powrotem w gazową fazę, niezbędną do prawidłowego spalania w silniku. Gaz LPG zmagazynowany w butli do wózka widłowego to mieszanina propanu i butanu. Standardowa butla LPG waży 11 kg i jest oznaczona piktogramem wskazującym jej przeznaczenie. Do zasilania wózków widłowych spalinowych używa się butli syfonowych, które są wyposażone w instalację służącą do pobierania gazu. Ilość spalanego gazu jest ściśle uzależniona od charakterystyki pracy i specyfikacji samego urządzenia. Poza przejechanym dystansem, spalanie jest też zależne od rozmiarów wózka, jego rodzaju, udźwigu i umiejętności operatora. Wózki spalinowe o udźwigu wynoszącym 1,5 - 3 ton spalają około 1,5 - 3 litrów na godzinę.
• Wózki widłowe diesel - są najgłośniejsze spośród całego zestawienia, a ich minusem jest również to, że emitują dużo spalin. W przypadku wózków spalinowych bardzo istotne jest śledzenie koloru spalin, jaki emitują. Każdy z nich może mieć znaczenie i oznaczać coś innego (szczególnie jeśli nagle ulega zmianie). Spalinowy wózek widłowy z napędem diesla jest często wybierany przez małe i średnie przedsiębiorstwa. Na jego korzyść przemawia trwałość, odporność na zróżnicowane warunki pogodowe i duży udźwig. Tego typu maszyny używane są w magazynach półotwartych i na otwartej przestrzeni. Atrakcyjność wózków spalinowych z silnikiem wysokoprężnym potęguje ich relatywnie niska cena oraz bogata oferta na rynku wtórnym. Maszyna może być doposażona w akcesoria, takie jak: łyżki, pługi czy chwytaki. Ilość spalanego paliwa w wózku widłowym z silnikiem diesla jest uzależniona przede wszystkim od sposobu eksploatacji wózka. Przemieszczanie się wózkiem ma większy wpływ na spalanie niż wykorzystanie masztu. Wózki używane na niewielkiej przestrzeni spalają znacznie mniej, niż te, które codziennie przebywają długie dystanse. Warto zaznaczyć, że wózek spalinowy napędzany olejem napędowym spala mniej więcej tyle samo co wózek gazowy, jedynie źródło zasilania się zmienia. Najprościej oszacować spalanie na podstawie udźwigu - wózki o udźwigu 1,5 - 3 t spalają 1,5 - 3 litry na godzinę.

Dodatkowo budowa wózka widłowego oraz jego zastosowanie, zależą w dużej mierze od rodzaju silnika, jaki będzie umieszczony w urządzeniu. W wózkach widłowych znaleźć można trzy rodzaje silników: napęd elektryczny, napęd na gaz i napęd dieslowy. Wózki jezdniowe elektryczne, dzięki zerowej emisji spalin i cichej pracy, świetnie nadają się do pracy wewnątrz. Natomiast wózki spalinowe, mimo że głośniejsze i mniej ekologiczne, charakteryzują się bardzo wysoką wydajnością i są powszechnie wykorzystywane na zewnątrz lub w dobrze wentylowanych miejscach.

Układ hydrauliczny

System hydrauliczny jest sercem wózka widłowego, odpowiadającym za jego zdolność do podnoszenia i opuszczania ładunków. Budowa układu hydraulicznego wózka widłowego to fundament działania maszyny, ponieważ odpowiada za kluczowe funkcje - podnoszenie i opuszczanie ładunków. Układ ten działa na zasadzie przesyłania cieczy pod wysokim ciśnieniem, co umożliwia generowanie ogromnej siły przy minimalnym wysiłku. Dzięki temu wózek widłowy może efektywnie przenosić ciężkie ładunki, zapewniając precyzję i płynność operacji. Składa się z pomp, cylindrów i przewodów, które współpracują, aby przenieść siłę z silnika na maszt i widełki. Pompy hydrauliczne tłoczą olej pod wysokim ciśnieniem do cylindrów, co powoduje ruch tłoków i umożliwia podnoszenie ciężkich ładunków.

Główne elementy układu hydraulicznego

• Pompa hydrauliczna - serce układu hydraulicznego, odpowiedzialna za tłoczenie cieczy pod ciśnieniem. W wózku widłowym najczęściej stosuje się pompy zębate, które są wydajne i niezawodne.
• Siłowniki hydrauliczne - przekształcają energię cieczy hydraulicznej w ruch. W wózkach widłowych siłowniki odpowiadają za podnoszenie i opuszczanie masztu oraz ewentualne nachylenie wideł.
• Zbiornik na ciecz hydrauliczną - magazynuje ciecz, która jest wykorzystywana do działania układu. Ważne jest, aby ciecz była odpowiednio filtrowana, by zapobiegać uszkodzeniom układu.
• Przewody hydrauliczne - przenoszą ciecz z pompy do siłowników, umożliwiając przepływ cieczy pod ciśnieniem do odpowiednich części układu.
• Zawory - kontrolują przepływ cieczy w układzie, umożliwiając precyzyjne sterowanie podnoszeniem i opuszczaniem wideł.

Próba szczelności układu hydraulicznego

Należy zaparkować wózek widłowy na płaskim, utwardzonym podłożu. Urządzenie musi unieść ładunek o wadze równej jego udźwigowi nominalnemu na wysokość około 2,5 metra. Jeśli po upływie 10 minut widły z ładunkiem opadną nie więcej niż 100 mm (10 mm na minutę), a wychylenie masztu mechanizmu podnoszenia nie przekroczy 5%, oznacza to, że układ hydrauliczny wózka widłowego jest szczelny. Jeżeli z kolei karetka wideł opadła znacznie szybciej lub na podłożu pod pojazdem pojawiły się plamy oleju hydraulicznego - konieczne będzie zgłoszenie tego serwisowi lub zakładowemu konserwatorowi.

Zamek hydrauliczny

Wystarczy wysunąć tłoczysko siłownika podnoszenia na maksymalną długość, następnie wyłączyć napęd pompy zasilającej i ustawić dźwignie rozdzielacza (lub elektrozawór) na pozycji „opuszczanie”. Na poprawne działanie siłownika wskazuje brak zmiany w jego pozycji wyjściowej. Natomiast wszelkie odstępstwa sugerują problem, który należy jak najszybciej zgłosić.

Układ kierowniczy

Układ kierowniczy służy do tego, aby wózek widłowy poruszał się w kierunku wyznaczonym przez wolę kierowcy. Można go podzielić na mechaniczny układ kierowniczy i układ wspomagania kierownicy.

Wózki widłowe występują w dwóch podstawowych konfiguracjach - trójkołowej i czterokołowej. W układzie trójkołowym koło tylne jest skrętne i napędowe, co zapewnia dużą zwrotność, natomiast w układzie czterokołowym napęd znajduje się z przodu, a skrętne są koła tylne.

W systemie trójkołowym koło tylne może obracać się nawet o 180°, a w niektórych modelach - o 360°. Z tego powodu operator musi zachować szczególną ostrożność, ponieważ zbyt gwałtowne manewry mogą doprowadzić do utraty stabilności wózka lub uszkodzenia układu kierowniczego.

Układ hamulcowy

Każdy wózek widłowy wyposażony jest w dwa niezależne układy hamulcowe - zasadniczy (nożny) oraz pomocniczy (ręczny). Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju.

• Hamulce zasadnicze (nożne) - używane podczas jazdy, uruchamiane pedałem.
• Hamulce pomocnicze (ręczne) - służą do zabezpieczenia wózka przed stoczeniem się, np. podczas postoju na pochyłości.

Rodzaje masztów wózków widłowych

Mechanizm podnoszenia to serce każdego wózka widłowego. Umożliwia on pionowy ruch wideł i bezpieczne przenoszenie ładunków o dużej masie. Głównym elementem jest maszt, w którym pracują siłowniki hydrauliczne i prowadnice.

Klasyfikacja według formy podnoszenia:

• Typ bez swobodnego podnoszenia: Widły ładunkowe są podnoszone bez możliwości ruchu wewnętrznej karetki masztu.
• Typ częściowego swobodnego podnoszenia: Możliwe jest podniesienie wideł na pewną wysokość bez podnoszenia masztu.
• Pełne swobodne podnoszenie: Widły mogą być podnoszone niezależnie od masztu na pełną wysokość, co jest przydatne w ograniczonych przestrzeniach.

Klasyfikacja według budowy masztu:

• Maszt jednostopniowy (simplex): Posiada jedną ramę, ograniczoną wysokość podnoszenia.
• Maszt dwustopniowy (duplex): Posiada dodatkową ramę wewnętrzną, umożliwiającą wyższą wysokość podnoszenia. Znany również jako Hilo-Mast.
• Maszt trójstopniowy (triplex): Posiada dwie ramy wewnętrzne, oferując największą wysokość podnoszenia i możliwość pracy w ograniczonej przestrzeni.

Wózki widłowe a efektywność pracy

Budowa wózka widłowego odgrywa kluczową rolę w jego sprawności oraz skuteczności pracy podczas codziennych operacji. Elementy takie jak maszt, widły, układ hydrauliczny i napęd wpływają na to, jak szybko i dokładnie wózek radzi sobie z przenoszeniem ładunków. Każdy detal w konstrukcji wózka jest dopasowany do zadań, jakie ma wykonywać, co pozwala uzyskać najwyższą efektywność i płynność pracy.

Na przykład, w sytuacji, gdy operator pracuje w zamkniętej przestrzeni magazynu, wybór kompaktowej budowy wózka widłowego może skrócić czas przeładunku o kilkanaście minut dziennie, co w skali tygodnia przekłada się na znaczącą oszczędność czasu i zasobów. Z kolei w trudniejszych warunkach zewnętrznych, wózek widłowy spalinowy o solidniejszej konstrukcji poradzi sobie z cięższymi ładunkami i nierównym terenem, co zwiększa wydajność w tego typu operacjach.

Budowa wózka widłowego to efekt precyzyjnego projektu, który docelowo gwarantuje sprawne podnoszenie i transport ładunków. Dzięki współpracy układu napędowego, hydrauliki, masztu i wideł wózki widłowe są niezastąpione w wielu branżach, gdzie priorytetem są wydajność i niezawodność.

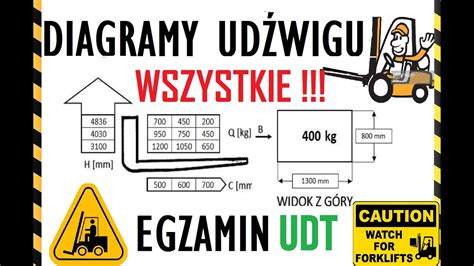

Diagram udźwigu wózka widłowego

Jednym z bardzo istotnych aspektów, który często przysparza sporo kłopotów początkującym operatorom, jest diagram udźwigu wózka widłowego. Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość.

Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. W zależności od producenta, diagramy te mogą nieznacznie różnić się między sobą wyglądem.

Na diagramie udźwigu wózka, posiadając dwie niezbędne informacje (np. wagę ładunku i wysokość podnoszenia), operator może w łatwy i szybki sposób odczytać trzecią (np. dopuszczalny wysięg). Jedyną dodatkową informacją, jaka jest niezbędna w przypadku odczytywania wartości z diagramu udźwigu wózka widłowego, jest sposób wyznaczania środka ciężkości ładunku umieszczonego na widłach.

Znaczenie znajomości budowy dla operatora

Znajomość działania i budowy sprzętu, na którym się pracuje na co dzień, jest bardzo istotna w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Trudno byłoby obsługiwać sprzęt, nie znając kompletnie jego budowy. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego.

Odpowiednie, jednolite nazewnictwo w przypadku elementów budowy wózka widłowego sprawia, że pracownikom łatwiej się porozumieć oraz przekazywać informacje. Nawet w przypadku, gdy jesteś właścicielem firmy i nie masz bezpośredniej styczności z wózkami, warto wiedzieć o nich nieco więcej, w celu właściwego doboru kolejnych sprzętów, czy choćby zadbania o kwestie finansowe związane z ich eksploatacją.

Znajomość budowy i działania poszczególnych układów pozwala operatorowi na bezpieczne i ekonomiczne użytkowanie maszyny. Dzięki temu potrafi on szybciej reagować na ewentualne usterki, zachować właściwą równowagę wózka i zapobiegać awariom wynikającym z przeciążenia. Posiadanie uprawnień na wózki widłowe jest niezbędne do bezpiecznego obsługiwania tych urządzeń w środowisku pracy.

Uprawnienia na wózki widłowe

Wózki widłowe zaliczają się w Polsce do urządzeń objętych dozorem technicznym. Kierowanie lub operowanie taką maszyną wymaga posiadania odpowiednich kompetencji. Wózki widłowe obsługiwane w niewłaściwy sposób mogą stanowić poważne zagrożenie, zarówno dla operatora jak i innych osób. Nieodpowiednio dostosowana prędkość bądź ciężar ładunku może prowadzić do wywrócenia się maszyny. Dlatego też, zanim zacznie się korzystać z wózka widłowego, należy najpierw zdać egzamin, poświadczający posiadanie odpowiednich umiejętności.

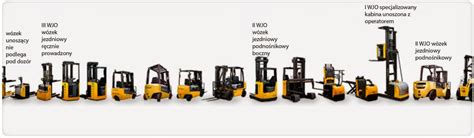

W Polsce wyróżnia się trzy kategorie pozwoleń na wózki widłowe:

• I WJO - 5-letnie uprawnienia. Najbardziej popularna kategoria, ze względu na fakt, że łączy w sobie wszystkie pozwolenia gwarantowane przez pozostałe dwie kategorie. Posiadacz takich uprawnień może prowadzić wszystkie wózki widłowe, w tym także wszystkie wózki specjalizowane, czyli wysokiego składowania, unoszące operatora i ładowarki teleskopowe.
• II WJO - 10-letnie uprawnienia. Ta kategoria uprawnień pozwala na prowadzenie wózków widłowych jezdnych, jednak bez wózków specjalizowanych. Uprawnienia te pozwalają prowadzić każdy wózek widłowy jezdny, niezależnie od rodzaju napędu czy dostępnej maksymalnej wysokości.
• III WJO - 10-letnie uprawnienia. W ramach tej kategorii nadawane są uprawnienia do obsługi jedynie tych wózków widłowych, które prowadzone są przed operatorem. Zalicza się do tego wózki jezdniowe podnośnikowe i prowadzone.

Kurs na wózki widłowe jest dostępny dla osób indywidualnych - w formie szkolenia otwartego oraz dla grup zorganizowanych - w formie szkolenia zamkniętego.
