Budowa i Schemat Techniczny Wózka Widłowego Spalinowego

Znajomość sprzętu, na którym pracuje się na co dzień, ma kluczowe znaczenie w pracy operatora wózka widłowego. Umiejętność nazewnictwa poszczególnych elementów konstrukcyjnych widlaka, wiedza na temat ich możliwości i sposobu działania jest niezbędna do zdania państwowego egzaminu przed Komisją Urzędu Dozoru Technicznego i uzyskania odpowiednich uprawnień.

Poznanie budowy wózka widłowego ma również istotne znaczenie ze względów BHP. Kontrola stanu technicznego pojazdu przed rozpoczęciem pracy to podstawowy obowiązek operatora. Nie byłaby ona możliwa bez opanowania wiedzy o poszczególnych częściach wózka i zdolności oceny ich stanu technicznego. Dla kadry zarządzającej czy właścicieli zakładów, które w swojej działalności wykorzystują urządzenia transportu bliskiego, podstawowa znajomość ich konstrukcji okazuje się bardzo przydatna w podejmowaniu decyzji zakupowych czy w wyborze sprawdzonego i solidnego serwisu wózków widłowych.

O ile budowa prostego wózka paletowego ręcznego nie jest skomplikowana, to w przypadku wózków elektrycznych czy spalinowych mamy do czynienia z zaawansowaną konstrukcją. Poszczególne jej elementy będą różniły się w zależności od rodzaju i przeznaczenia pojazdu.

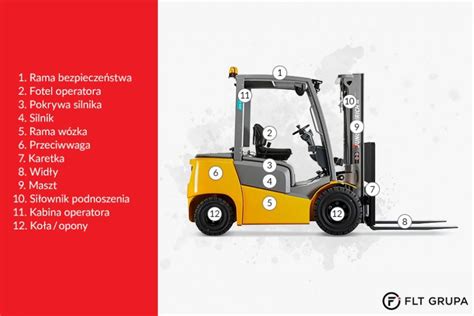

Podstawowe Elementy Konstrukcyjne Wózka Widłowego

Wózek widłowy, znany również jako wózek jezdniowy podnośnikowy, jest urządzeniem mechanicznym wykorzystywanym do transportu oraz podnoszenia ładunków w obrębie magazynów, zakładów przemysłowych czy centrów logistycznych. Jego konstrukcja umożliwia efektywne przemieszczanie towarów na krótkie dystanse, co czyni go nieodzownym elementem współczesnych procesów logistycznych.

Wózek widłowy to pojazd mechaniczny, którego podstawowym zadaniem jest transport oraz podnoszenie ładunków o znacznej masie za pomocą wideł, czyli ramion roboczych. Wózki widłowe są wyposażone w mechanizm podnoszenia, który umożliwia przenoszenie ładunków na różne wysokości, co jest szczególnie przydatne w magazynach wysokiego składowania. Urządzenie to może być zasilane różnymi rodzajami napędu, w tym elektrycznym, spalinowym (diesel lub LPG) oraz hybrydowym. Wózki widłowe są projektowane zgodnie z normami bezpieczeństwa i ergonomii, co pozwala na ich bezpieczne i efektywne użytkowanie. Istotnym elementem pracy wózka widłowego jest operator, który musi posiadać odpowiednie kwalifikacje oraz uprawnienia, określone w przepisach krajowych.

Budowa wózka widłowego obejmuje szereg elementów konstrukcyjnych, które wspólnie umożliwiają jego efektywne działanie w zakresie transportu i manipulacji ładunkami. Każdy z tych elementów pełni określoną funkcję, wpływając na wydajność, bezpieczeństwo i ergonomię obsługi urządzenia.

Podwozie i Układ Jezdny

Podwozie stanowi główną strukturę nośną wózka widłowego, na której osadzone są wszystkie inne komponenty. Układ jezdny składa się z kół napędowych, odpowiedzialnych za przenoszenie momentu obrotowego z silnika, oraz kół sterujących, które umożliwiają manewrowanie. Konstrukcja podwozia jest zaprojektowana tak, aby zapewnić stabilność podczas pracy, uwzględniając niskie położenie środka ciężkości.

Maszt i jego Segmenty

Maszt to pionowa konstrukcja umożliwiająca podnoszenie wideł wraz z ładunkiem na określoną wysokość. Może być jedno-, dwu- lub trójsegmentowy, co determinuje maksymalny zasięg podnoszenia. Segmenty poruszają się wzdłuż prowadnic za pomocą układu hydraulicznego, a ich wytrzymałość konstrukcyjna musi być dostosowana do przenoszonych obciążeń.

• Maszt standardowy (STD) Simplex: jest to pojedynczy maszt, w którym karetka jest unoszona jednocześnie z ramą masztu wewnętrznego.
• Maszt podwójny (Duplex): w tym typie masztu karetka wózka jest unoszona za pomocą wysuwanego siłownika.
• Maszt potrójny (Triplex): składa się z dwóch ram wewnętrznych, co pozwala na osiągnięcie maksymalnie dużych wysokości podnoszenia.

Widły i ich Regulacja

Widły są podstawowym elementem roboczym wózka widłowego, przeznaczonym do chwytania i podtrzymywania ładunków. Są wykonane z jednolitego kawałka stali, swoim kształtem przypominają literę „L”. Umożliwiają przenoszenie i podnoszenie ładunków. Rozmiar wideł uzależniony jest od modelu wózka, wydłużyć je można poprzez montaż przedłużek do wideł. Mogą być regulowane pod względem rozstawu, co pozwala na dostosowanie ich do wymiarów różnych palet. Prawidłowy rozstaw wideł zapewnia równomierne rozłożenie ciężaru ładunku, co minimalizuje ryzyko jego przewrócenia.

Karetka Wózka Widłowego

Karetka (płyta czołowa) jest przytwierdzona bezpośrednio do masztu pojazdu, do której montuje się kratę ochronną oraz widły. Karetka przesuwa się po rolkach wzdłuż prowadnic równolegle do masztu. Umożliwia podwieszenie karetki i połączenie jej z tłokiem siłownika za pomocą łańcucha.

Kabina Operatora

Kabina operatora jest miejscem, z którego steruje się wszystkimi funkcjami wózka widłowego. Wyposażona jest w kierownicę, pedały oraz dźwignie sterujące, które umożliwiają precyzyjne operowanie maszyną. Ergonomia kabiny jest kluczowa dla komfortu pracy operatora, dlatego w nowoczesnych modelach stosuje się regulowane siedzenia, systemy amortyzacji oraz intuicyjnie rozmieszczone elementy sterowania. Kabina, nawet otwarta, ale zabudowana z boków, zapewnia bezpieczeństwo użytkownikowi.

Przeciwwaga

W wózkach widłowych czołowych, zwłaszcza spalinowych, z tyłu pojazdu montowana jest przeciwwaga. Jest to blok ciężkiego materiału, który równoważy masę podnoszonego ładunku znajdującego się z przodu wózka, zapewniając stabilność. Przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1 500 do 8 000 kg.

Koła i Opony

Opony mają wpływ na zachowanie i przyczepność pojazdu w zależności od podłoża, po którym się poruszają, a przez to wydajność i bezpieczeństwo pracy. Najbardziej istotnym elementem kół wózków są właśnie opony, które mają niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Rama Bezpieczeństwa (Klatka Bezpieczeństwa)

Rama bezpieczeństwa, nazywana inaczej "klatką bezpieczeństwa", to stalowa konstrukcja nad fotelem operatora, chroniąca go przed spadającymi przedmiotami. Wspomaga widoczność i bezpieczeństwo prac wykonywanych na wysokościach.

Układy Wózka Widłowego

Budowa wózka widłowego to nie tylko poszczególne elementy, ale także działające w nim układy. Podstawowe z nich to:

Układ Napędowy

Układ napędowy odpowiada za dostarczanie mocy niezbędnej do poruszania się wózka oraz obsługi części roboczej. Może być elektryczny lub spalinowy.

Napęd Elektryczny

W wózkach elektrycznych podstawowym źródłem energii jest bateria trakcyjna, która dostarcza prąd do silnika elektrycznego. Baterie te są zazwyczaj wykonane w technologii kwasowo-ołowiowej lub litowo-jonowej. Charakteryzują się cichą i bezemisyjną pracą, co czyni je idealnymi do użytkowania w zamkniętych przestrzeniach, takich jak hale magazynowe czy centra logistyczne. Wózki elektryczne mają niskie koszty eksploatacyjne i łatwą konserwację, ale wymagają regularnego ładowania baterii.

Zalety napędu elektrycznego:

• Płynna praca, brak hałasu, brak spalin.
• Łatwa konserwacja, prosta obsługa.
• Niższe koszty eksploatacji, dłuższa żywotność pojazdu.
• Idealny do pracy w zamkniętych przestrzeniach, magazynach, warsztatach, chłodniach, miejscach łatwopalnych lub wymagających czystego powietrza.

Wady napędu elektrycznego:

• Potrzeba sprzętu do ładowania.
• Wysoka inwestycja podstawowa.
• Długi czas ładowania (7-8h, szybkie ładowanie 2-3h).
• Krótki czas pracy na jednym ładowaniu.
• Bateria obawia się wibracji i uderzeń, wymaga dobrych nawierzchni.
• Ograniczona pojemność baterii wpływa na moc silnika, prędkość i zdolność podnoszenia.

Napęd Spalinowy

Silniki spalinowe stosowane w wózkach widłowych działają na benzynę, olej napędowy lub gaz LPG. Charakteryzują się wysoką mocą, co pozwala na obsługę ciężkich ładunków oraz pracę w trudnym terenie. Są wydajne w pracy na zewnątrz, ale generują większe zanieczyszczenie i hałas.

Rodzaje silników spalinowych:

• Silnik Diesla (wysokoprężny): najczęściej stosowany w wózkach o udźwigu powyżej 3 ton ze względu na niższe zużycie paliwa. Jest jednak nieporęczny, głośny i wibruje.
• Silnik benzynowy: stosowany w wózkach o małym udźwigu. Jest mały i lekki, ale zużywa dużo paliwa, które jest drogie, a spaliny zawierają szkodliwe składniki.
• Silnik gazowy (LPG): coraz popularniejszy, zwłaszcza w wózkach dwupaliwowych (benzyna/gaz). Oferuje niższe ceny paliwa, mniej spalin, zmniejsza zużycie silnika i przedłuża jego żywotność, a także obniża koszty paliwa.

Zalety napędu spalinowego:

• Brak konieczności stosowania urządzeń ładujących.
• Długi czas pracy.
• Duża moc, duża zdolność pokonywania wzniesień.
• Niskie wymagania co do nawierzchni drogi, mniej podstawowych inwestycji.
• Możliwość uzyskania idealnej trakcji przy odpowiednim trybie przekładni.

Wady napędu spalinowego:

• Hałas i wibracje podczas pracy.
• Spaliny.
• Większy czas obsługi technicznej.
• Wyższe koszty eksploatacji.
• Krótsza żywotność pojazdu w porównaniu do elektrycznych.

Ogólnie rzecz biorąc, gdy ciężar podnoszenia przekracza średni tonaż, preferowany powinien być wózek widłowy spalinowy.

Układ Hydrauliczny

Układ hydrauliczny odpowiada za podnoszenie, opuszczanie oraz przechylanie masztu i wideł. Składa się z pomp hydraulicznych, cylindrów oraz przewodów, które przenoszą ciecz roboczą pod wysokim ciśnieniem. Precyzyjne sterowanie ruchem wideł jest możliwe dzięki zastosowaniu zaworów regulacyjnych.

Schemat hydrauliczny wózka widłowego jest kluczowym elementem wpływającym na efektywność i bezpieczeństwo urządzenia. Prawidłowe działanie układu hydraulicznego, w tym siłowników podnoszenia, zaworów, rozdzielaczy oraz odpowiedniego oleju hydraulicznego, zapewnia sprawność wózka oraz umożliwia bezpieczne unoszenie ładunków.

• Pompa hydrauliczna: zapewnia przepływ oleju pod odpowiednim ciśnieniem. W wózkach spalinowych jest napędzana przez silnik, w elektrycznych przez silnik elektryczny.
• Zbiornik oleju hydraulicznego: przechowuje olej hydrauliczny, niezbędny do prawidłowego funkcjonowania układu.
• Rozdzielacz hydrauliczny: steruje przepływem oleju do poszczególnych komponentów (siłowników). Operator wózka wykorzystuje dźwignie rozdzielacza w kabinie, co powoduje otwarcie odpowiednich zaworów.
• Siłowniki hydrauliczne: odpowiadają za ruch elementów, takich jak maszt czy widły.
• Zawory bezpieczeństwa: chronią układ przed nadmiernym wzrostem ciśnienia (zawory przelewowe) lub nagłym spadkiem ciśnienia (zawory pękniętego węża, zamki hydrauliczne).

Układ Kierowniczy

Układ kierowniczy służy do tego, aby wózek widłowy poruszał się w kierunku wyznaczonym przez wolę kierowcy. Wózki widłowe występują w dwóch podstawowych konfiguracjach - trójkołowej i czterokołowej. W układzie trójkołowym koło tylne jest skrętne i napędowe, co zapewnia dużą zwrotność, natomiast w układzie czterokołowym napęd znajduje się z przodu, a skrętne są koła tylne. W systemie trójkołowym koło tylne może obracać się nawet o 180°, a w niektórych modelach - o 360°.

Układ Hamulcowy

Układ hamulcowy to system, który spowalnia lub zatrzymuje wózek widłowy. Składa się z hamulca i mechanizmu przenoszenia hamulca. Każdy wózek widłowy wyposażony jest w dwa niezależne układy hamulcowe - zasadniczy (nożny) oraz pomocniczy (ręczny). Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju.

Układ Przeniesienia Napędu

Układ napędowy to urządzenie, które odbiera moc z zespołu napędowego i przekazuje ją do układu napędowego. Może być mechaniczny (sprzęgło, skrzynia biegów, wał napędowy, mechanizm różnicowy) lub hydrodynamiczny (z wykorzystaniem przemiennika momentu obrotowego).

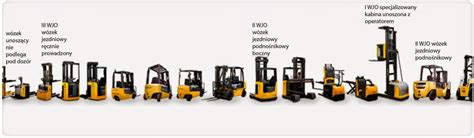

Rodzaje Wózków Widłowych i Ich Zastosowanie

Wózki widłowe znajdują zastosowanie w wielu branżach, w tym w logistyce, przemyśle produkcyjnym, budownictwie oraz handlu. Ich wszechstronność wynika z możliwości wyposażenia w różnorodne osprzęty dodatkowe.

Wózki Czołowe

Charakteryzują się umieszczeniem wideł z przodu pojazdu, co umożliwia łatwy załadunek i rozładunek towarów. Są wyposażone w maszt, który pozwala na podnoszenie ładunków na różne wysokości. Znajdują zastosowanie w magazynach, zakładach produkcyjnych oraz na placach załadunkowych.

Wózki Boczne

Posiadają widły umieszczone z boku, co umożliwia transport długich ładunków, takich jak rury, belki czy deski. Konstrukcja ta pozwala na łatwe manewrowanie w wąskich przestrzeniach, takich jak korytarze magazynowe. Są wykorzystywane głównie w przemyśle drzewnym, metalowym oraz w logistyce materiałów budowlanych.

Wózki Wysokiego Składowania

Są przeznaczone do pracy na dużych wysokościach, często przekraczających 10 metrów. Wyposażone w maszt wielosegmentowy oraz precyzyjne systemy sterowania, umożliwiają bezpieczne i dokładne umieszczanie ładunków na wysokich regałach. Są najczęściej stosowane w magazynach wysokiego składowania, gdzie wymagana jest optymalizacja przestrzeni.

Wózki Terenowe

Zostały zaprojektowane do pracy w trudnych warunkach, takich jak nierówne podłoże czy błoto. Wyposażone są w większe koła o głębokim bieżniku oraz napęd na cztery koła, co zapewnia stabilność i przyczepność. Są stosowane w budownictwie, rolnictwie oraz na placach składowych na otwartym terenie.

Wózki Wielokierunkowe

Umożliwiają poruszanie się w różnych kierunkach, co czyni je idealnym rozwiązaniem do pracy w ciasnych przestrzeniach. Dzięki specjalnej konstrukcji kół mogą zmieniać kierunek jazdy bez konieczności zawracania. Są wykorzystywane w magazynach, gdzie wymagane jest precyzyjne manewrowanie w wąskich korytarzach.

Parametry Techniczne Wózków Widłowych

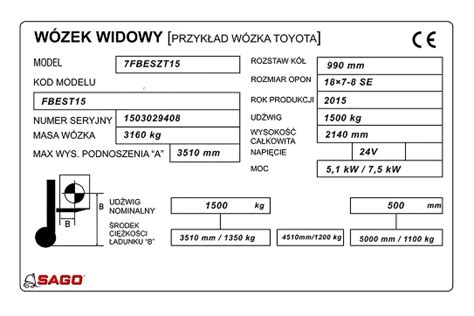

Parametry wózka widłowego określają jego zdolności techniczne i użytkowe, co pozwala na odpowiedni dobór urządzenia do specyfiki pracy. Obejmują one aspekty związane z nośnością, wymiarami, możliwościami manewrowymi oraz rodzajem napędu, które wpływają na efektywność i bezpieczeństwo operacji.

• Nośność: określa maksymalną masę ładunku, jaką urządzenie może unieść bez utraty stabilności.
• Wysokość podnoszenia: określa maksymalny zasięg masztu wózka, kluczowa przy pracy w magazynach wysokiego składowania.
• Długość wideł: decyduje o możliwości transportowania ładunków o różnych wymiarach.
• Rozstaw wideł: odległość między ramionami wideł, która może być regulowana.
• Prześwit: odległość między podwoziem a podłożem, wpływa na zdolność poruszania się po nierównych nawierzchniach.
• Promień skrętu: określa minimalną przestrzeń, w jakiej wózek widłowy może zawrócić, wpływa na jego manewrowość.
• Prędkość jazdy i podnoszenia: wpływa na efektywność operacji magazynowych.
• Masa własna: wpływa na stabilność wózka podczas podnoszenia ciężkich ładunków.

Znaczenie Znajomości Budowy Wózka Widłowego

Znajomość budowy i działania poszczególnych układów pozwala operatorowi na bezpieczne i ekonomiczne użytkowanie maszyny. Dzięki temu potrafi on szybciej reagować na ewentualne usterki, zachować właściwą równowagę wózka i zapobiegać awariom wynikającym z przeciążenia.

Weryfikacja stanu technicznego oraz ogólna znajomość budowy wózka widłowego jest standardem, bez którego trudno wyobrazić sobie prawidłową i efektywną pracę operatora. Wiedza o budowie wózka widłowego i działaniu poszczególnych układów i części weryfikowana jest m.in. podczas branżowych egzaminów dla kursantów starających się o zdobycie właściwych uprawnień do pracy na wózkach.

Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego. Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego.

W przypadku awarii sprzętu najlepszym rozwiązaniem jest powierzenie go w ręce specjalistów, którzy dokładnie znają się na mechanizmach funkcjonowania wózków widłowych oraz na ich budowie.
