Wózki widłowe Still: Budowa, Działanie i Najczęstsze Problemy

Wózki widłowe odgrywają kluczową rolę w magazynach i logistyce, jednakże, jak każde urządzenie mechaniczne, czasem ulegają awariom. Zrozumienie, dlaczego wózki widłowe Still mogą ulec awarii, może pomóc w zarządzaniu i utrzymaniu tak ważnego sprzętu w odpowiednim stanie. Ten artykuł daje wgląd w najczęstsze przyczyny awarii, takie jak awarie akumulatora, problemy hydrauliczne i awarie silników, a także przedstawia szczegółową budowę wózka widłowego i jego kluczowych elementów.

Najczęstsze Przyczyny Awarii i Jak Im Zapobiegać

Wśród najczęstszych oznak problemów z wózkiem widłowym Still znajdują się awarie akumulatora, kłopoty z hydrauliką czy uszkodzenia silnika. Don’t ignore the warning signs of upcoming breakdowns!

Awarie Akumulatora

Niewłaściwie obsługiwany akumulator to główne źródło awarii, stanowiąc około 30% przypadków. Akumulator jest sercem wózka widłowego, pełniąc główną rolę w jego funkcjonowaniu, zasilając silnik elektryczny, umożliwiając pracę systemów hydraulicznych, a także zasilając funkcje dodatkowe. Uszkodzony akumulator negatywnie wpływa na wydajność wózka, co może prowadzić do przestojów.

• Zapobieganie: Regularna kontrola stanu akumulatora jest kluczem do długowieczności sprzętu.
• Rozwiązanie: W przypadku awarii akumulatora zaleca się jego wymianę lub naładowanie.

Problemy Hydrauliczne

Inne typowe usterki dotyczą układu hydraulicznego. Wśród nich są nieszczelności lub zatykanie przewodów, które wpływają na operacje związane z manipulacją ładunkiem. Problemy hydrauliczne mogą znacząco wpływać na działanie wózka widłowego.

• Zapobieganie: Ważne jest, aby zwracać uwagę na znaki ostrzegawcze mogące świadczyć o nadchodzącej awarii. Czytając ten tekst, warto zwrócić uwagę na sygnały ostrzegawcze, które mogą wskazywać na nadchodzącą awarię, takie jak nieoczekiwane spowolnienie ruchu wózka, nieprawidłowe działanie hydrauliki czy niezwykłe dźwięki podczas pracy. Ignorowanie tych oznak jest przyczyną aż 60% awarii! Zwracając uwagę na te objawy, można zwiększyć bezpieczeństwo operacyjne.
• Rozwiązanie: Jeśli chodzi o problemy hydrauliczne, warto sprawdzić przewody oraz wymienić uszczelki.

Awarie Silnika

Dla silnika kluczowa jest inspekcja przez specjalistę.

Ogólne Działania Prewencyjne

Regularne przeglądy mogą zapobiec wielu problemom. Odpowiednia konserwacja wózków widłowych jest kluczowa. Regularne szkolenia BHP są kluczowe dla bezpieczeństwa operatorów. Nowoczesne innowacje w wózkach wpływają na wydajność i bezpieczeństwo. Nowsze technologie redukują zużycie energii i emisję hałasu, co czyni je bardziej przyjaznymi dla środowiska. Producenci oferują szerokie wsparcie dla użytkowników wózków, w tym szkolenia i serwis.

Budowa Wózka Widłowego Still

Znajomość sprzętu, na którym pracuje się na co dzień, jest bardzo ważna, w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego. Trudno byłoby obsługiwać sprzęt, nie znając kompletnie jego budowy. Nawet w przypadku, gdy jesteś właścicielem firmy i nie masz bezpośredniej styczności z wózkami, warto wiedzieć o nich nieco więcej, w celu właściwego doboru kolejnych sprzętów, czy choćby zadbania o kwestie finansowe związane np. z serwisem.

Kluczowe Elementy Konstrukcyjne

1. Widły: Ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia - także możliwość zakupu przedłużek na widły. Widły wózka widłowego to dwa długie i płaskie elementy, zwykle wykonane z wysokiej jakości stali, umieszczone na karetce wideł wózka. Widły mają charakterystyczny kształt litery „L” lub „U”, który umożliwia bezpieczne i stabilne podnoszenie ładunków.
2. Karetka: Jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej. Karetka wózka widłowego lub karetka wideł to inaczej płyta czołowa. Jest to przymocowana do masztu wózka widłowego konstrukcja, na której umieszcza się widły lub inne elementy osprzętu. Karetka porusza się w pionie po rolkach wzdłuż prowadnic i jest zawsze zorientowana równolegle względem masztu pojazdu. W zależności od modelu wózka widłowego, karetka wideł może mieć różne rozmiary i kształty, co wpływa na udźwig wózka oraz możliwości manipulacji ładunkami. W niektórych przypadkach karetka może być dodatkowo wyposażona w system bocznego przesuwu wideł, który umożliwia przesuwanie ładunków na boki bez konieczności przestawiania całego wózka.
3. Maszt: Odpowiada za unoszenie oraz opuszczanie ładunków. Ma też bezpośredni wpływ na utrzymanie pozycji całego wózka. Maszt składa się z ramy i zestawu ruchomych teleskopowych lub stałych sekcji, które umożliwiają podnoszenie wideł do odpowiedniej wysokości. Podstawową zmienną odróżniającą od siebie maszty wózków widłowych jest ich całkowita wysokość i zasięg wzwyż, na jakim mogą w efekcie obsługiwać ładunki i regały magazynowe. Ten parametr jest wprost związany z wagą masztu wózka widłowego. Zależeć będzie ona także od takich czynników jak: grubość materiału, z którego wykonano maszt czy liczba składających się na niego sekcji.
4. Kierownica: Jest jednym z niezbędnych elementów pojazdów mechanicznych.
5. Rama: Nazywana jest inaczej „klatką bezpieczeństwa”. Rama masztu wózka widłowego to element, który stanowi jego podstawę. To na niej zamontowane są: napęd umożliwiający przemieszczenia pionowe oraz sekcje odpowiedzialne za podnoszenie wideł. Rama wykonana jest zwykle ze stali i ma kształt prostokątny lub kwadratowy, co zapewnia jej stabilność i wytrzymałość. W zależności od modelu wózka, rama masztu może być wykonana z jednego lub kilku elementów. W przypadku masztów teleskopowych, rama odgrywa dodatkową rolę polegającą na prowadzeniu poszczególnych sekcji masztu i zapewnieniu ich płynnego podnoszenia i opuszczania.
6. Fotel operatora: Może się wydawać, iż fotel nie stanowi niezbędnej i istotnej części budowy wózka widłowego. Z pewnością innego zdania będą, pracujący każdego dnia wiele godzin na wózkach, operatorzy. Still od lat kładzie ogromny nacisk na ergonomię. Kabina RX 60-30 to przykład dobrze zaprojektowanego miejsca pracy, które realnie wpływa na wydajność operatora.
7. Przeciwwaga: Przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1 500 do (nawet) 8 000 kg!
8. Koło: Najbardziej istotnym elementem kół wózków są bez wątpienia opony, które mają wręcz niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Typy Masztów w Wózkach Widłowych Still

Istnieją trzy podstawowe typy masztów do wózków widłowych: pojedynczy (Simplex), Duplex i Triplex. Różnią się one przede wszystkim zasięgiem wzwyż, a co za tym idzie, typami i zakresem zadań, do których wykonywania są wykorzystywane.

• Simplex (pojedynczy): Znajduje zastosowanie w wózkach służących do obsługi ładunków na niewielkich wysokościach. Rama masztu wewnętrznego unosi ze sobą karetkę.
• Duplex (podwójny): Różni się od masztu prostego konstrukcją. Wewnątrz jego ramy umieszczony jest siłownik podnoszący karetkę, a boczne siłowniki unoszą ramę wewnętrzną. Pozwala unosić ładunki - także dużej masy - na większe wysokości.
• Triplex (potrójny): Składa się z dwóch ram. Działa na podobnej zasadzie, co maszt podwójny, jego zasięg wzwyż jest jednak istotnie większy.

Szeroka oferta firmy STILL Polska daje możliwość dostosowania parametrów masztów do indywidualnych potrzeb klientów, co pozwala na optymalizację pracy wózków widłowych i zwiększenie efektywności ich pracy. W zależności od serii, pojazdy można wyposażyć w maszty Tele, HiLo lub Triplex, osiągając w przypadku wózków systemowych VNA wysokość podnoszenia przekraczającą 18 metrów. Dla sztandarowego czołowego wózka elektrycznego z przeciwwagą serii STIL RX 20-16 dla poszczególnych dostępnych dla tego modelu typów masztów wysokość podnoszenia wynosi:

• dla masztów typu Tele - od 2680 do 5380 mm,
• dla masztów typu HiLo - od 2680 do 3960 mm,
• dla masztów typu Triplex - od 4170 do 7870 mm.

Maszty do wózków widłowych STILL bez wyjątku zostały wykonane z wysokiej jakości materiałów, co gwarantuje ich niezawodność i długą żywotność. Informacje o dostępnych w standardzie konfiguracjach dla każdego modelu można znaleźć w sekcji z danymi technicznymi na właściwych im podstronach poszczególnych działów strony „Nowe wózki widłowe”.

Wskaźniki na Desce Rozdzielczej

Zapoznając się z budową wózka widłowego, nie sposób nie wspomnieć o wskaźnikach, jakie pojawiają się na desce rozdzielczej pojazdu. Każdy operator powinien bezbłędnie odczytywać ich znaczenie.

Diagram Udźwigu Wózka Widłowego

Diagram udźwigu wózka widłowego często przysparza sporo kłopotów początkującym operatorom. Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. W zależności od producenta, diagramy te mogą nieznacznie różnić się między sobą wyglądem. Na diagramie udźwigu wózka, posiadając dwie niezbędne informacje, operator może w łatwy i szybki sposób odczytać trzecią. Jedyną dodatkową informacją, jaka jest niezbędna w przypadku odczytywania wartości z diagramu udźwigu wózka widłowego, jest sposób wyznaczania środka ciężkości ładunku umieszczonego na widłach.

Znajomość działania i budowy sprzętu, na którym się pracuje, jest bardzo istotna, nawet w przypadku operatorów, którzy na co dzień nie zajmują się naprawą wózków. Odpowiednie, jednolite nazewnictwo w przypadku elementów budowy wózka widłowego sprawia, że pracownikom łatwiej się porozumieć oraz przekazywać informację np. w przypadku awarii.

Wózki Widłowe Still: Specyfika Modeli i Technologie

Still RX 60-30

Wózek widłowy Still RX 60-30 to jeden z najbardziej rozpoznawalnych modeli w segmencie elektrycznych wózków o udźwigu 3 ton. Zyskał opinię niezawodnego, a zarazem ekonomicznego urządzenia do pracy w magazynach, centrach logistycznych i halach produkcyjnych. Wózek Still RX 60-30 został zaprojektowany z myślą o równowadze pomiędzy mocą a efektywnością energetyczną. Największym atutem tej serii jest zastosowanie baterii litowo-jonowej, dostępnej w pojemnościach od 560 do 775 Ah. W praktyce przekłada się to na nawet 2-3 zmiany pracy bez konieczności doładowania, co czyni RX 60-30 idealnym rozwiązaniem dla firm o wysokiej rotacji towaru. Still przewidział również wersję z klasycznym akumulatorem kwasowo-ołowiowym dla klientów, którzy wolą niższy koszt zakupu. Warto podkreślić, że konstrukcja wózka zapewnia stabilność przy maksymalnym udźwigu 3 ton oraz możliwość podnoszenia do 6,5 metra, co pozwala na obsługę wysokiego składowania. W testach przeprowadzonych w środowiskach produkcyjnych RX 60-30 utrzymywał średnie zużycie energii na poziomie 13-15 kWh/h. Wózek został wyposażony w system Easy Control, czyli panel dotykowy z konfigurowalnymi ustawieniami jazdy, prędkości, czułości pedału przyspieszenia i reakcji hydrauliki. Widoczność z kabiny zasługuje na szczególne wyróżnienie - wąskie słupki, panoramiczne okno dachowe i asymetrycznie zaprojektowany maszt pozwalają kontrolować przestrzeń roboczą bez ryzyka utraty pola widzenia. Pod względem hałasu RX 60-30 bije na głowę spalinowe odpowiedniki - poziom dźwięku w kabinie wynosi zaledwie 60-63 dB, co pozwala na komfortową pracę nawet przez długie zmiany. Still wyróżnia się zbalansowanym stosunkiem ceny do parametrów - przy podobnych osiągach oferuje nieco niższe zużycie energii i bardziej intuicyjny interfejs. Still oferuje również system FleetManager 4.x, który pozwala monitorować stan techniczny i zużycie energii każdego wózka w czasie rzeczywistym. W praktyce użytkownicy raportują średni roczny koszt serwisu na poziomie 2500-3000 zł, co przy intensywnej eksploatacji uznaje się za bardzo korzystny wynik.

Zastosowanie RX 60-30

RX 60-30 najlepiej sprawdza się w środowisku magazynowym i przemysłowym, gdzie priorytetem jest precyzja i czystość pracy. W sektorze produkcyjnym doceniana jest jego elastyczność - wózek może być używany zarówno do transportu palet, jak i komponentów o niestandardowych wymiarach. Model RX 60-30 sprawdza się w magazynach wysokiego składowania, centrach logistycznych oraz na produkcji, gdzie dominują ładunki do 3 t i intensywne cykle przeładunkowe. To dobry wybór, gdy liczy się niska emisja hałasu, brak spalin i możliwość pracy w strefach wymagających czystości (spożywcza, farmacja, e-commerce).

Parametry Techniczne i Opcje Konfiguracji RX 60-30

• Nominalny udźwig: 3 000 kg przy środku ciężkości 500 mm. W praktyce udźwig zależy od masztu, osprzętu i punktu zaczepu ładunku. Popularne maszty osiągają od ~4,7 do ~6,5 m; im wyższy maszt i dłuższy osprzęt, tym szybciej spada udźwig resztkowy.
• Typ baterii: Bateria Li-Ion zapewnia szybkie doładowania w przerwach, wyższą sprawność, brak wymiany elektrolitu i mniejszą wrażliwość na częściowe ładowania - idealne dla pracy wielozmianowej. Bateria Pb to niższy próg inwestycji, ale dłuższy czas ładowania i wyższe wymagania serwisowe.
• Czas ładowania: Zależy od pojemności i mocy prostownika. W konfiguracjach Li-Ion typowe jest szybkie doładowanie w 30-60 minutach przerwy oraz pełne naładowanie w czasie zbliżonym do jednej zmiany. W typowych warunkach magazynowych RX 60-30 jest w stanie zrealizować pełną zmianę, a przy Li-Ion - nawet dwie, jeśli stosowane są doładowania w przerwach. Rzeczywisty czas zależy od masy ładunków, intensywności podnoszeń, prędkości przejazdów, temperatury otoczenia i stanu posadzki.

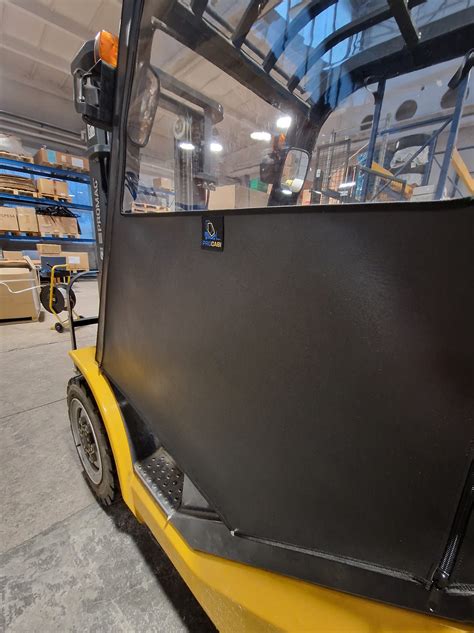

• Praca na zewnątrz: Wózek w wersji z pełną kabiną, ogrzewaniem i odpowiednimi oponami radzi sobie na utwardzonych placach. W niskich temperaturach wydajność baterii spada, dlatego warto przewidzieć osłonę stanowisk ładowania, pre-heating kabiny oraz właściwy dobór mieszanki opon.
• Osprzęt dodatkowy: Najczęściej stosuje się przesuw boczny, pozycjoner wideł, rotator, chwytaki do beczek lub bale-clamp. Każdy dodatkowy osprzęt zwiększa masę własną zespołu i wysięg, co zmniejsza udźwig resztkowy.
• Częstotliwość serwisu: Elektryczny napęd oznacza mniej części eksploatacyjnych niż wózki spalinowe. Standardowe interwały przeglądów oscylują zwykle w przedziale 1 000-1 500 mth, a typowe pozycje to układ hydrauliczny, elementy bezpieczeństwa, hamulce, łączniki i diagnostyka baterii.
• Systemy telematyczne: Wózek współpracuje z rozwiązaniami telematycznymi do zarządzania flotą, które umożliwiają kontrolę dostępu (np. karta/RFID), monitorowanie stylu jazdy, kolizji, zużycia energii oraz harmonogramów serwisowych.

Still RX 60-60/80 i RX 60-80/900

Elektryczne wózki widłowe z serii RX 60-60/80 są wyposażone w bezemisyjne napędy o wysokiej mocy. Wózki cechują się doskonałymi osiągami roboczymi oraz wyjątkowo kompaktową budową i zwrotnością. Flagowy model RX 60-80/900 umożliwia podnoszenie ładunków o wadze do 8 ton przy odległości środka ciężkości ładunku równej 900 mm oraz pracę w korytarzach roboczych o szerokości zaledwie 4999 mm. Wysoką wydajność przeładunkową poza precyzyjnym sterowaniem zapewnia też maksymalna prędkość jazdy standardowo do 17 km/h lub w trybie Sprint do 20 km/h. Znakomity interfejs umożliwiający integrację z oprogramowaniem do zarządzania flotą.

Inteligentne Systemy i Funkcje Wspomagające Operatora

Still oferuje szeroką gamę inteligentnych systemów i funkcji wspomagających operatora, które znacznie ułatwiają codzienną pracę. Większe bezpieczeństwo, mniej uszkodzeń ładunku i zapewnienie prawidłowego użytkowania pojazdu - to zalety oferowane przez system redukcji prędkości przy podniesionej karetce wideł. Gdy tylko widły osiągną wysokość 500 mm (lub inny określony próg), prędkość wózka jest automatycznie zmniejszana. Warto wdrożyć optyczne systemy ostrzegania (linie świetlne przód/tył), sygnalizację dźwiękową o zmiennej głośności, kamery 360°, czujniki odległości i geo-fencing prędkości.

Diagnozowanie i Naprawa Starszych Modeli Still

Problemy z Wózkiem Still R70

W dyskusji poruszono problemy związane z wózkiem widłowym Still R70-16T, który ma silnik Diesla oraz system elektryczny z prądnicą i silnikiem prądu stałego. Użytkownik zauważył, że wózek działa po podłączeniu z pominięciem komputera, ale nie reaguje, gdy komputer jest włączony. W odpowiedziach omówiono zasady działania komponentów, w tym układów wzbudzenia oraz połączeń akumulatorów. Ustalono, że akumulatory są połączone szeregowo, a alternator działa na 24V, podczas gdy rozrusznik i oświetlenie są na 12V. Rozrusznik był podłączony do jednego akumulatora, rozrusznik i oświetlenie z pierwszego aku od strony masy. 24V konieczne do działania reszty. Alternator był do kitu. Zrobiliśmy prosty układ przekaźnikowy i wózek jeździ.

Kiedy wyłączymy wzbudzenie silnika, a wzbudzenie prądnicy będzie włączone, silnik Diesla od razu gaśnie. To samo, gdy zamienimy + i - na prądnicy, silnik Diesla nawet nie odpali. Mierzony prąd podczas ruszania wynosił 160A, 180A, raz wskazało 190A, a normalnie podczas jazdy około 40A. Przekaźnik startera służy do załączania rozrusznika.

Jeśli wózek najpierw szarpnął, a potem przestał działać całkowicie, należy sprawdzić, czy na płycie, do której podłączony jest silnik, są widoczne spalone rezystory. Jeśli tak, to padły tranzystory sterujące silnikiem. Tranzystory trudno jest już dostać, obecnie jedyny jeszcze dostępny zamiennik to BUX20. Spalone rezystory również należy wymienić (22 Ohm). Płyta mocy do naprawy często wymaga sprawdzenia rezystorów (np. 100 ohm 2%) oraz tranzystorów (np. BUV18A) w czarnych radiatorach.
