Wózek widłowy elektryczny: kompleksowy przewodnik

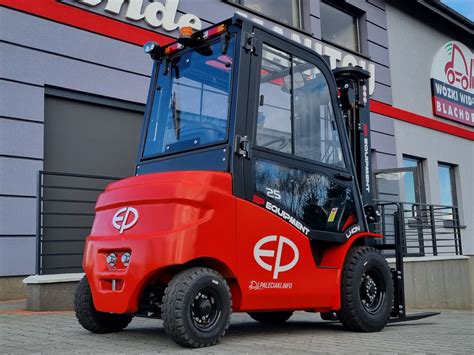

Wózek widłowy elektryczny to rodzaj wózka jezdniowego z napędem silnikowym, stanowiący kluczowe urządzenie w logistyce i przemyśle. Jego niska emisyjność oraz poziom hałasu na poziomie 70 dB sprawiają, że jest idealnym narzędziem do pracy wewnątrz budynków. Wózki elektryczne są wykorzystywane do transportu ładunków, sztaplowania (układania materiałów jeden na drugim), realizacji operacji składowania na regałach paletowych, kompletacji poziomej i pionowej, a także do rozładunku i załadunku samochodów ciężarowych.

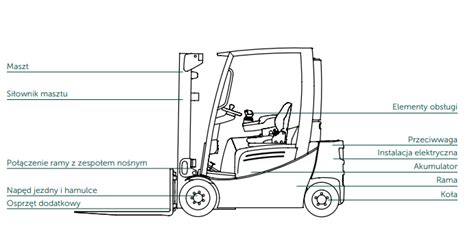

Budowa wózka widłowego elektrycznego

Konstrukcja wózka widłowego elektrycznego jest złożona i różni się w zależności od jego zastosowania. Elektryczny wózek czołowy składa się z ponad 5 000 elementów. Proces produkcji rozpoczyna się od laserowego wycinania komponentów konstrukcyjnych (np. płyty podłogowej i ścian bocznych) ze stalowych płyt, które następnie są tłoczone i spawane w ramę wózka.

Główne elementy konstrukcyjne:

• Widły - podstawowy element funkcyjny służący do przenoszenia materiałów. Najczęściej mają kształt litery L i mogą mieć różne długości. Powszechnie stosuje się różnego typu osprzęt oraz przedłużki.
• Maszt - podstawowy element układu podnoszenia ładunku. Może być jedno-, dwu- lub trójsegmentowy, co determinuje maksymalny zasięg podnoszenia.
• Rama - główny element konstrukcyjny, stanowiący strukturę nośną, na której osadzone są wszystkie inne komponenty.
• Podwozie i układ jezdny - podwozie zapewnia stabilność, a układ jezdny składa się z kół napędowych i sterujących, umożliwiających manewrowanie.
• Kabina operatora - miejsce, z którego steruje się wszystkimi funkcjami wózka. Jest wyposażona w kierownicę, pedały oraz dźwignie sterujące, a jej ergonomia jest kluczowa dla komfortu pracy.
• Układ hydrauliczny - odpowiada za podnoszenie, opuszczanie oraz przechylanie masztu i wideł, składając się z pomp, cylindrów i przewodów.
• Systemy bezpieczeństwa - obejmują ograniczniki przeciążeniowe, sygnalizację dźwiękową i świetlną, pasy bezpieczeństwa, lusterka oraz systemy monitorowania martwego pola.
• Osprzęt wymienny - chwytaki, obrotnice, przedłużki wideł, które pozwalają na dostosowanie wózka do specyficznych zadań.

Instalacja elektryczna:

Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z baterii (akumulatora), silnika lub silników elektrycznych, alternatora oraz czujników. Bateria stanowi jedyne źródło zasilania maszyny.

Rodzaje baterii trakcyjnych:

• Kwasowo-ołowiowe - najbardziej rozpowszechnione rozwiązanie, zbudowane z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody.
• Żelowe - alternatywa, w której elektrolit ma postać żelu dzięki krzemionce. Nie ma możliwości doładowywania, ale też nie jest wymagana konserwacja.
• Litowo-jonowe - rozwiązanie wyraźnie droższe, ale umożliwiające doładowywanie baterii, lżejsze i o większej gęstości energetycznej.

Wybór rodzaju akumulatora może być problematyczny, ponieważ producenci często promują baterie litowo-jonowe jako jedyną słuszną drogę.

Wymogi dotyczące ładowania akumulatorów

Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Minimalna wysokość pomieszczenia to 2 metry. Wymagane jest zachowanie szczególnych środków ostrożności ze względu na ryzyko wycieku kwasu oraz wydzielanie się gazu podczas procesu ładowania.

Bezpieczeństwo i obsługa wózka widłowego

Przed przystąpieniem do obsługi wózka operator powinien być zaznajomiony z instrukcją. Należy sprawdzić stan techniczny maszyny: zweryfikować uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii. Nawet jeśli operator doskonale zna urządzenie, musi mieć świadomość, że niebezpieczna awaria mogła wystąpić podczas poprzedniej zmiany.

Obsługując elektryczny wózek widłowy, zawsze należy pamiętać, że praca odbywa się w przestrzeni, w której ruch ludzi i maszyn. Podejmowanie zbędnego ryzyka i brawura są niedopuszczalne. Należy zwracać uwagę na umiejscowienie ładunku na widłach.

Błędy przy ocenie udźwigu wózka widłowego

Błędy przy ocenie udźwigu mogą mieć poważne konsekwencje, od uszkodzeń sprzętu, przez zagrożenie dla zdrowia pracowników, aż po kosztowne przestoje. Najczęstsze błędy to:

• Ignorowanie diagramu udźwigu i opieranie się wyłącznie na udźwigu nominalnym, który obowiązuje tylko w ściśle określonych warunkach.
• Nieprawidłowa ocena środka ciężkości ładunku, zwłaszcza gdy ładunek nie jest równomiernie rozmieszczony.
• Nieprawidłowe rozstawienie lub wysunięcie wideł, co może skutkować przesunięciem środka ciężkości i obniżeniem udźwigu.
• Niedoszacowana masa ładunku, co może prowadzić do przeciążenia wózka.

Aby uniknąć tych błędów, operator powinien mieć zawsze dostęp do aktualnej tabeli udźwigu oraz przechodzić regularne szkolenia z zakresu prawidłowego odczytywania danych z diagramu udźwigu.

Certyfikacja UDT (Urząd Dozoru Technicznego)

Wózki widłowe UDT to urządzenia posiadające specjalną certyfikację nadawaną przez Urząd Dozoru Technicznego. Certyfikacja UDT potwierdza, że wózki spełniają wszystkie wymagane normy techniczne i są regularnie kontrolowane, co jest niezbędne dla bezpieczeństwa i niezawodności w wielu branżach.

Co to jest UDT na wózki widłowe?

Certyfikacja UDT to nie tylko formalność, ale świadectwo jakości, zapewniające, że wózki są gotowe do pracy w trudnych warunkach. Posiadanie certyfikatu zwiększa wartość urządzenia na rynku wtórnym. UDT jest instytucją odpowiedzialną za nadzór techniczny i certyfikację urządzeń transportu bliskiego.

Procedura certyfikacji

Proces uzyskiwania certyfikatu UDT obejmuje kilka kluczowych kroków:

1. Złożenie kompletnego wniosku do Urzędu Dozoru Technicznego.
2. Przeprowadzenie inspekcji technicznej wózka widłowego w celu weryfikacji stanu technicznego i zgodności z normami UDT.
3. Po pozytywnym zakończeniu inspekcji wózek otrzymuje certyfikat, który jest ważny przez określony czas.

Regularne przeglądy i konserwacje są konieczne, aby utrzymać ważność certyfikatu. Posiadanie certyfikatu UDT oznacza również większą świadomość odpowiedzialności za stan techniczny wózka i dbałość o jego regularną konserwację.

Rola konserwacji i modernizacji

Modernizacja i konserwacja wózków widłowych z certyfikatem UDT to klucz do zapewnienia długotrwałej funkcjonalności i bezpieczeństwa sprzętu. A czym jest UDT w kontekście konserwacji? To zespół procedur i wytycznych, które mają na celu zapewnienie, że wózki są stale w doskonałym stanie technicznym. Regularne przeglądy techniczne są nieodzowne, aby wykrywać potencjalne usterki zanim staną się one poważnym problemem. Modernizacja pozwala na wprowadzenie nowoczesnych technologii, które mogą zwiększyć efektywność pracy.

Diagram udźwigu wózka widłowego

Diagram udźwigu wózka widłowego to zbiór informacji (w formie wykresu liniowego lub tabeli) określających tak zwany udźwig nominalny wózka widłowego, czyli maksymalną wagę ładunku, jakim może być obciążony pojazd. W diagramie znajdują się oddzielne wartości dla konkretnych wysokości. Prawidłowe odczytywanie diagramu ma ogromne znaczenie dla efektywności pracy i bezpieczeństwa.

Gdzie szukać diagramu udźwigu?

Diagram udźwigu musi znajdować się w dokumentacji każdego pojazdu, często pojawia się również na tabliczkach znamionowych lub naklejkach umieszczanych bezpośrednio na wózku. Analiza takiego diagramu jest konieczna jeszcze przed rozpoczęciem pracy.

Jak czytać diagram udźwigu?

Pomimo pewnych różnic w zależności od modelu i producenta, tabela udźwigu wózka widłowego najczęściej zawiera trzy kluczowe informacje:

• Nominalna wartość udźwigu - maksymalna waga ładunku.
• Środek ciężkości - odległość środka ciężkości od czoła wideł.
• Wysokość masztu / wysokość podnoszenia ładunku.

Znając te wartości, operator wie, co jest możliwe i bezpieczne do zrealizowania przy pomocy konkretnego modelu wózka, czyli ile i na jaką wysokość może on unieść przy określonym rozmieszczeniu ładunku na widłach.

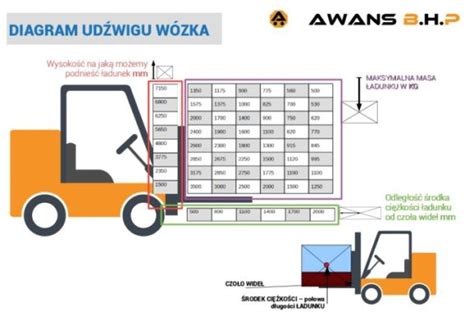

Przykład diagramu udźwigu

Aby obliczyć maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy znać wysokość podnoszenia ładunku oraz odległość środka ciężkości od czoła wideł. Na przykład, jeśli ładunek ma być podniesiony na wysokość 5 metrów, a środek jego ciężkości wypada w odległości 1 metra od czoła wideł, maksymalny udźwig wynosi 700 kilogramów.

Dodatkowe pojęcia:

• Środek ciężkości podnoszonego ładunku - znajduje się dokładnie w połowie długości ładunku. Wartość tę należy podzielić przez 2, aby uzyskać informację o odległości środka ciężkości ładunku od czoła wideł.
• Stateczność wózka widłowego - odpowiada za stabilizację wózka podczas wykonywania zadań, zwłaszcza manewrów. Zależy od wagi wózka i ładunku, sposobu jego ułożenia, stanu pojazdu oraz specyfiki nawierzchni.

Tabliczka znamionowa wózka widłowego

Tabliczka znamionowa wózka widłowego to niewielki, ale niezwykle istotny element każdego urządzenia transportu bliskiego. Jest to metalowa lub plastikowa płytka, montowana na widocznym i łatwo dostępnym miejscu, najczęściej przy kabinie operatora lub na masztach. Zgodnie z przepisami UDT, każdy wózek widłowy musi posiadać czytelną tabliczkę znamionową.

Dane na tabliczce znamionowej:

• Producent i model wózka - określa, kto wyprodukował urządzenie i jaki to typ/model.
• Numer seryjny (fabryczny) - unikalny identyfikator konkretnego egzemplarza wózka widłowego.
• Udźwig nominalny - maksymalna waga ładunku, jaką wózek może unieść przy standardowych parametrach (np. 500 mm odległości środka ciężkości i 3 m wysokości podnoszenia).
• Wysokość podnoszenia - maksymalny zasięg masztu.
• Masa własna wózka - suma masy konstrukcji, przeciwwagi i wyposażenia.
• Rok produkcji - informacja o wieku urządzenia.
• Diagram udźwigu - często w formie graficznej lub tabelarycznej, wspomagającej prawidłową obsługę.

Znaczenie tabliczki znamionowej dla bezpieczeństwa

W pracy z wózkami widłowymi bezpieczeństwo to priorytet. Tabliczka znamionowa odgrywa kluczową rolę w codziennej eksploatacji. W ramach nadzoru UDT wymagane są regularne przeglądy techniczne, które obejmują kontrolę stanu tabliczki znamionowej. W przypadku braku tabliczki lub nieczytelnych danych wózek może zostać wycofany z eksploatacji. W przypadku zakupu używanego wózka, dokładna analiza tabliczki znamionowej powinna być jednym z pierwszych kroków. Warto przechowywać kopię tabliczki (np. zdjęcie) w dokumentacji pojazdu.

Rodzaje wózków widłowych

Różnorodność wózków widłowych wynika z odmiennych konstrukcji, rodzajów napędu oraz przeznaczenia, co pozwala na dostosowanie ich do specyficznych warunków pracy.

Podział ze względu na konstrukcję i zastosowanie:

• Wózki czołowe / z przeciwwagą - najbardziej uniwersalne, z widłami umieszczonymi z przodu pojazdu.
• Wózki boczne - z widłami umieszczonymi z boku, do transportu długich ładunków.
• Wózki wysokiego składowania (Reach Truck) - przeznaczone do pracy na dużych wysokościach (powyżej 17 metrów), operator zajmuje pozycję bokiem w kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem.
• Wózki terenowe - zaprojektowane do pracy w trudnych warunkach, z większymi kołami i napędem na cztery koła.
• Wózki podnośnikowe ręczne (paleciaki) - proste urządzenia do podnoszenia i transportowania lżejszych ładunków na krótkie dystanse.
• Wózki paletowe elektryczne (paleciaki elektryczne) - wózki paletowe z napędem elektrycznym.
• Podnośnikowe wózki typu stacker - paleciaki wyposażone w maszt.
• Wózki do kompletacji zamówień - bardzo pojemna kategoria, obejmująca ciągniki transportowe i dedykowane wózki systemowe.
• Wózki systemowe VNA - maszyny umożliwiające składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów).
• Wózki wielokierunkowe - umożliwiające poruszanie się w różnych kierunkach, idealne do pracy w ciasnych przestrzeniach.

Podział ze względu na rodzaj napędu:

• Wózki elektryczne - wykorzystują baterie trakcyjne, ciche i bezemisyjne, idealne do zamkniętych przestrzeni.
• Wózki spalinowe - napędzane silnikami diesla, benzynowymi lub LPG, wydajne w pracy na zewnątrz.

Parametry wózka widłowego

Parametry wózka widłowego określają jego zdolności techniczne i użytkowe, co pozwala na odpowiedni dobór urządzenia do specyfiki pracy. Do kluczowych parametrów należą:

• Nośność - maksymalna masa ładunku, jaką urządzenie może unieść bez utraty stabilności.
• Wysokość podnoszenia - maksymalny zasięg masztu wózka.
• Długość wideł - decyduje o możliwości transportowania ładunków o różnych wymiarach.
• Rozstaw wideł - odległość między ramionami wideł, którą można regulować.
• Prześwit - odległość między podwoziem a podłożem, wpływająca na zdolność poruszania się po nierównych nawierzchniach.
• Rodzaj napędu - determinuje zastosowanie, emisję spalin i koszty eksploatacji.
• Promień skrętu - minimalna przestrzeń, w jakiej wózek może zawrócić.
• Prędkość jazdy i podnoszenia - wpływa na efektywność operacji.
• Masa własna - suma masy konstrukcji, przeciwwagi i wyposażenia dodatkowego, mająca wpływ na stabilność i możliwości transportu.

Zastosowania wózków widłowych

Wózki widłowe są powszechnie stosowanymi urządzeniami transportu bliskiego, które umożliwiają efektywne przemieszczanie, podnoszenie i składowanie różnorodnych ładunków.

• Załadunek i rozładunek towarów - z pojazdów ciężarowych, przyczep i kontenerów.
• Magazynowanie i składowanie - przenoszenie towarów na regały o różnych wysokościach, w tym na dużych wysokościach dzięki masztom teleskopowym.
• Transport surowców w przemyśle - między różnymi etapami procesu produkcyjnego.
• Praca na placach budowy - przewożenie materiałów budowlanych w trudnych warunkach terenowych.
• Kompletacja zamówień w centrach dystrybucyjnych - przygotowanie towarów do wysyłki, często z wykorzystaniem systemów wspomagających.
• Transport długich elementów w przemyśle - w przemyśle drzewnym i metalowym, dzięki wózkom o konstrukcji bocznej lub wielokierunkowej.
• Praca w zamkniętych przestrzeniach - wózki elektryczne są idealne do hal produkcyjnych, centrów handlowych czy chłodni.
