Wózek widłowy: Budowa, Typy, Parametry i Zasady Bezpiecznej Pracy

Wózek widłowy, znany również jako wózek jezdniowy podnośnikowy, jest urządzeniem mechanicznym wykorzystywanym do transportu oraz podnoszenia ładunków w obrębie magazynów, zakładów przemysłowych czy centrów logistycznych. Jego konstrukcja umożliwia efektywne przemieszczanie towarów na krótkie dystanse, co czyni go nieodzownym elementem współczesnych procesów logistycznych. Podstawowym zadaniem wózka jest transport oraz podnoszenie ładunków o znacznej masie za pomocą wideł, czyli ramion roboczych. Wózki widłowe są wyposażone w mechanizm podnoszenia, który umożliwia przenoszenie ładunków na różne wysokości, co jest szczególnie przydatne w magazynach wysokiego składowania.

Urządzenie to może być zasilane różnymi rodzajami napędu, w tym elektrycznym, spalinowym (diesel lub LPG) oraz hybrydowym. Wózki widłowe są projektowane zgodnie z normami bezpieczeństwa i ergonomii, co pozwala na ich bezpieczne i efektywne użytkowanie. Istotnym elementem pracy wózka widłowego jest operator, który musi posiadać odpowiednie kwalifikacje oraz uprawnienia, określone w przepisach krajowych. Znajomość konstrukcji urządzenia nie tylko pomaga w uzyskaniu pozytywnego wyniku na egzaminie UDT, ale przede wszystkim zwiększa bezpieczeństwo i efektywność pracy operatora.

Budowa Wózka Widłowego - Kluczowe Podzespoły

Budowa wózka widłowego obejmuje szereg elementów konstrukcyjnych, które wspólnie umożliwiają jego efektywne działanie w zakresie transportu i manipulacji ładunkami. Każdy z tych elementów pełni określoną funkcję, wpływając na wydajność, bezpieczeństwo i ergonomię obsługi urządzenia.

Podwozie i Układ Jezdny

Podwozie stanowi główną strukturę nośną wózka widłowego, na której osadzone są wszystkie inne komponenty. Układ jezdny składa się z kół napędowych, odpowiedzialnych za przenoszenie momentu obrotowego z silnika, oraz kół sterujących, które umożliwiają manewrowanie. Konstrukcja podwozia jest zaprojektowana tak, aby zapewnić stabilność podczas pracy, uwzględniając niskie położenie środka ciężkości.

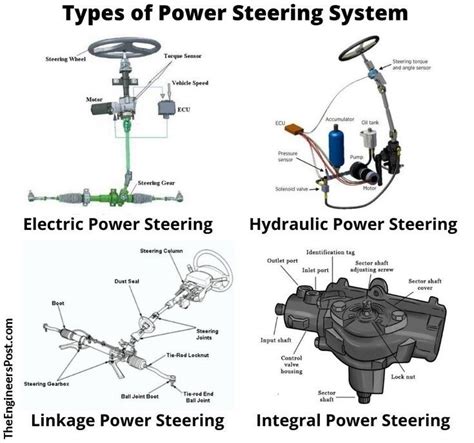

Układ Kierowniczy - Precyzyjne Manewrowanie

Wózki widłowe występują w dwóch podstawowych konfiguracjach - trójkołowej i czterokołowej. W układzie trójkołowym koło tylne jest skrętne i napędowe, co zapewnia dużą zwrotność, natomiast w układzie czterokołowym napęd znajduje się z przodu, a skrętne są koła tylne. W systemie trójkołowym koło tylne może obracać się nawet o 180°, a w niektórych modelach - o 360°. Z tego powodu operator musi zachować szczególną ostrożność, ponieważ zbyt gwałtowne manewry mogą doprowadzić do utraty stabilności wózka lub uszkodzenia układu kierowniczego.

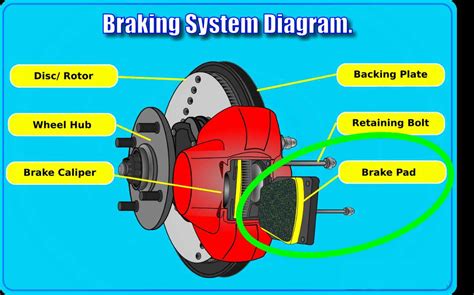

Układ Hamulcowy - Bezpieczeństwo Operatora i Ładunku

Każdy wózek widłowy wyposażony jest w dwa niezależne układy hamulcowe - zasadniczy (nożny) oraz pomocniczy (ręczny). Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju. Hamulce zasadnicze (nożne) są używane podczas jazdy, uruchamiane pedałem. Hamulce pomocnicze (ręczne) służą do zabezpieczenia wózka przed stoczeniem się, np. podczas postoju na pochyłości.

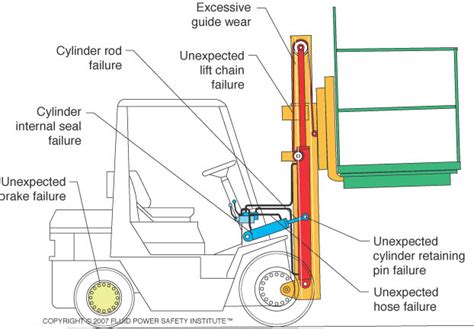

Układ Podnoszenia - Maszt, Siłowniki i Widełki

Mechanizm podnoszenia to serce każdego wózka widłowego. Umożliwia on pionowy ruch wideł i bezpieczne przenoszenie ładunków o dużej masie. Głównym elementem jest maszt, w którym pracują siłowniki hydrauliczne i prowadnice. Wyróżnia się trzy podstawowe typy masztów:

• Hilo-Mast (Duplex) - mechanizm o powiększonym wolnym skoku wideł,
• Triplex - maszt wielostopniowy, pozwalający na podnoszenie ładunków na dużą wysokość,
• Specjalizowane maszty - wyposażone w głowicę z osprzętem dodatkowym (np. chwytaki, przesuwy boczne).

Widły i ich Regulacja

Widły są podstawowym elementem roboczym wózka widłowego, przeznaczonym do chwytania i podtrzymywania ładunków. Mogą być regulowane pod względem rozstawu, co pozwala na dostosowanie ich do wymiarów różnych palet.

Kabina Operatora

Kabina operatora jest miejscem, z którego steruje się wszystkimi funkcjami wózka widłowego. Wyposażona jest w kierownicę, pedały oraz dźwignie sterujące, które umożliwiają precyzyjne operowanie maszyną. Ergonomia kabiny jest kluczowa dla komfortu pracy operatora, dlatego w nowoczesnych modelach stosuje się regulowane siedzenia, systemy amortyzacji oraz intuicyjnie rozmieszczone elementy sterowania.

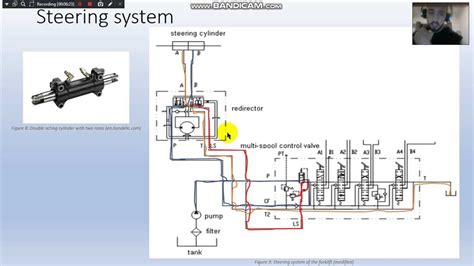

Układ Hydrauliczny i System Sterowania

Wózki widłowe wykorzystują układ hydrauliczny do unoszenia i opuszczania wideł. W zależności od konstrukcji pojazdu stosuje się dwa rodzaje sterowania:

• Sterowanie bezpośrednie - manetki połączone są mechanicznie z rozdzielaczem hydraulicznym.
• Sterowanie pośrednie (elektrohydrauliczne) - wykorzystuje zawory elektromagnetyczne, które reagują na impuls elektryczny z manetki lub dżojstika.

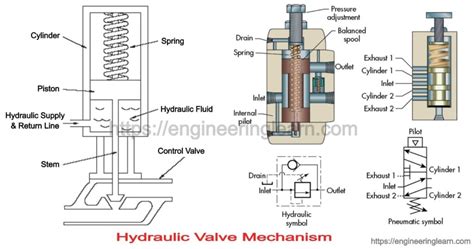

Zawory Bezpieczeństwa - Ochrona Układu Hydraulicznego

Zawory bezpieczeństwa odgrywają kluczową rolę w zapobieganiu awariom i wypadkom. Chronią układ hydrauliczny przed zbyt wysokim ciśnieniem lub nagłym spadkiem ciśnienia. Do najczęściej stosowanych należą:

• Zawory przelewowe - utrzymują stałe ciśnienie w układzie i chronią przed przeciążeniem.
• Zawory dławiące - kontrolują prędkość opadania ładunku w razie uszkodzenia przewodów.
• Zamki hydrauliczne - uniemożliwiają nagły spadek wideł w przypadku rozszczelnienia układu.
• Zawory pękniętego węża - automatycznie blokują wypływ oleju w razie awarii przewodu.

Napęd Wózka Widłowego

Rodzaj napędu wózka widłowego determinuje jego zastosowanie, emisję spalin oraz koszty eksploatacji.

• Napęd elektryczny i bateria trakcyjna: W wózkach elektrycznych podstawowym źródłem energii jest bateria trakcyjna, która dostarcza prąd do silnika elektrycznego. Baterie te są zazwyczaj wykonane w technologii kwasowo-ołowiowej lub litowo-jonowej, przy czym te drugie charakteryzują się większą gęstością energetyczną i krótszym czasem ładowania. Układ zasilania obejmuje również prostownik oraz system monitorowania stanu naładowania baterii.
• Silnik spalinowy: Silniki spalinowe stosowane w wózkach widłowych działają na benzynę, olej napędowy lub gaz LPG. Charakteryzują się wysoką mocą, co pozwala na obsługę ciężkich ładunków oraz pracę w trudnym terenie. Wyposażone są w układy chłodzenia, filtry powietrza i systemy redukcji emisji spalin, aby spełniać obowiązujące normy ekologiczne.

Systemy Bezpieczeństwa

Systemy bezpieczeństwa w wózkach widłowych obejmują ograniczniki przeciążeniowe, które zapobiegają podnoszeniu nadmiernych ładunków, oraz sygnalizację dźwiękową i świetlną ostrzegającą przed ruchem maszyny. Dodatkowe elementy, takie jak pasy bezpieczeństwa, lusterka oraz systemy monitorowania martwego pola, zwiększają ochronę operatora i osób w otoczeniu.

Osprzęt Wymienny

Osprzęt wymienny, taki jak chwytaki, obrotnice czy przedłużki wideł, pozwala na dostosowanie wózka widłowego do specyficznych zadań. Montaż osprzętu odbywa się za pomocą szybkozłączy lub adapterów, co umożliwia jego szybkie i łatwe wymienianie. Osprzęt może być hydraulicznie sterowany, co wymaga odpowiedniego rozbudowania układu hydraulicznego.

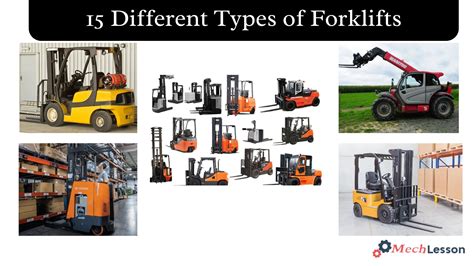

Rodzaje Wózków Widłowych i Ich Zastosowanie

Wózki widłowe stanowią nieodzowny element w logistyce, magazynowaniu i przemyśle, umożliwiając efektywne przemieszczanie i składowanie ładunków. Ich różnorodność wynika z odmiennych konstrukcji, rodzajów napędu oraz przeznaczenia, co pozwala na dostosowanie do specyficznych warunków pracy.

• Wózki czołowe charakteryzują się umieszczeniem wideł z przodu pojazdu, co umożliwia łatwy załadunek i rozładunek towarów.
• Wózki boczne posiadają widły umieszczone z boku, co umożliwia transport długich ładunków, takich jak rury, belki czy deski.
• Wózki wysokiego składowania są przeznaczone do pracy na dużych wysokościach, często przekraczających 10 metrów.
• Wózki terenowe zostały zaprojektowane do pracy w trudnych warunkach, takich jak nierówne podłoże czy błoto.
• Wózki elektryczne wykorzystują baterie trakcyjne jako źródło energii, co zapewnia cichą i bezemisyjną pracę w zamkniętych przestrzeniach.
• Wózki spalinowe są napędzane silnikami diesla, benzynowymi lub LPG, co pozwala na ich użytkowanie na otwartych przestrzeniach.
• Wózki podnośnikowe ręczne to proste urządzenia, które umożliwiają podnoszenie i transportowanie lżejszych ładunków.
• Wózki paletowe, zwane również paleciakami, służą do transportu ładunków na paletach na krótkie odległości.
• Wózki wielokierunkowe umożliwiają poruszanie się w różnych kierunkach, co czyni je idealnym rozwiązaniem do pracy w ciasnych przestrzeniach.

Parametry Techniczne Wózka Widłowego

Parametry wózka widłowego określają jego zdolności techniczne i użytkowe, co pozwala na odpowiedni dobór urządzenia do specyfiki pracy. Obejmują one aspekty związane z nośnością, wymiarami, możliwościami manewrowymi oraz rodzajem napędu, które wpływają na efektywność i bezpieczeństwo operacji.

• Nośność wózka widłowego, wyrażana w kilogramach, określa maksymalną masę ładunku, jaką urządzenie może unieść bez utraty stabilności.
• Wysokość podnoszenia określa maksymalny zasięg masztu wózka, co ma znaczenie przy pracy w magazynach wysokiego składowania.
• Długość wideł decyduje o możliwości transportowania ładunków o różnych wymiarach.
• Rozstaw wideł to odległość między ramionami wideł, która może być regulowana w celu dostosowania do szerokości palet.
• Prześwit wózka widłowego, czyli odległość między podwoziem a podłożem, wpływa na zdolność poruszania się po nierównych nawierzchniach.
• Rodzaj napędu determinuje jego zastosowanie, emisję spalin oraz koszty eksploatacji.
• Promień skrętu określa minimalną przestrzeń, w jakiej wózek widłowy może zawrócić, co wpływa na jego manewrowość.
• Prędkość jazdy i podnoszenia wpływa na efektywność operacji magazynowych, określając tempo przemieszczania się wózka oraz szybkość obsługi ładunków.
• Masa własna wózka widłowego to suma masy jego konstrukcji, przeciwwagi i wyposażenia dodatkowego.

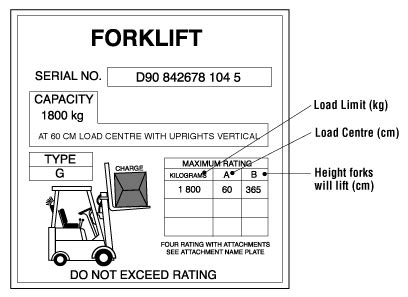

Diagram Udźwigu Wózka Widłowego: Klucz do Bezpieczeństwa

Diagram udźwigu wózka widłowego (lub inaczej tabela udźwigu, wykres udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka widłowego. Pokazuje on zależność między udźwigiem a innymi parametrami - przede wszystkim wysokością podnoszenia oraz położeniem środka ciężkości ładunku. Na takim diagramie odczytamy, jaki maksymalny ciężar może unieść dany wózek na różnych wysokościach podnoszenia i przy określonej odległości środka ciężkości ładunku od czoła wideł.

Nie są to wyłącznie suche wartości udźwigu - diagram uwzględnia wysokość masztu (H) oraz odległość środka ciężkości ładunku od wideł (C), które wpływają na bezpieczny udźwig. Często na diagramie znajdziemy też informacje o ewentualnej redukcji udźwigu przy użyciu dodatkowego osprzętu (np. chwytaków, przedłużek wideł), ponieważ akcesoria te zmieniają parametry wózka.

Gdzie znajduje się diagram udźwigu?

Diagram udźwigu wózka widłowego można znaleźć w dwóch miejscach:

1. Dokumentacja dołączona do pojazdu. Producent dołącza pełny diagram udźwigu do dokumentacji technicznej każdego wózka.
2. Na wózku widłowym - tabliczka znamionowa lub naklejka. Aby operator miał dane udźwigu w polu widzenia, uproszczony diagram udźwigu umieszczany jest także bezpośrednio na wózku widłowym - najczęściej w formie metalowej tabliczki znamionowej lub trwałej naklejki. Tabliczkę znamionową można znaleźć na bocznej ścianie wózka, z przodu na kabinie, masce, wewnątrz kabiny operatora lub na maszcie, w „paleciakach” na dyszlu - tak, aby podczas pracy szybko sprawdzić dopuszczalne parametry. Jest to nie tylko kwestia wygody, ale i wymóg przepisów BHP - każdy wózek widłowy musi posiadać czytelną, aktualną tabliczkę znamionową z danymi udźwigu umieszczoną na pojeździe.

Warto wiedzieć, że oznaczenia mogą się różnić w zależności od marki, ale zasada odczytu pozostaje taka sama. Należy rozróżniać pojęcia: diagram udźwigu (tabela/wykres w dokumentacji lub na wózku) oraz tabliczka znamionowa (dane obowiązkowe na wózku, zawierające najważniejsze informacje o parametrach technicznych, w tym uproszczoną wersję diagramu udźwigu).

Czy wszystkie diagramy udźwigu wyglądają tak samo?

Nie, diagramy udźwigu różnią się w zależności od wózka. Każdy model pojazdu ma własną charakterystykę udźwigu określoną przez producenta, dlatego diagram opracowany jest indywidualnie dla danego modelu i konfiguracji. Różnice wynikają z wielu czynników, jak marka i model wózka, typ napędu czy parametry konstrukcyjne masztu. Wpływ ma też dodatkowy osprzęt - wózek wyposażony w chwytaki, przedłużki wideł czy inne akcesoria będzie miał inny diagram niż ten sam model w wersji standardowej. Dodatkowe wyposażenie, ze względu na zmianę środka ciężkości lub masy własnej osprzętu zmniejsza dopuszczalny udźwig, co producent uwzględnia, publikując odrębny wykres dla takiej konfiguracji. Nie wolno stosować diagramów zamiennie między różnymi wózkami - wartości na nich są unikalne dla danego pojazdu i warunków jego pracy. Zawsze należy odczytywać informacje z diagramu dedykowanego konkretnemu modelowi.

Co zawiera diagram wózka widłowego?

Diagram ma postać tabeli lub wykresu i zawiera informacje o maksymalnym udźwigu dla danych parametrów - wysokości wznoszenia i odległości środka ciężkości ładunku od czoła wideł. Wykresy udźwigu wózków widłowych są graficzną reprezentacją zdolności maszyny do podnoszenia ładunków o określonej masie na różne wysokości i przy różnych odległościach środka ciężkości ładunku od osi masztu.

1. Jednym z kluczowych parametrów jest odległość środka ciężkości ładunku od masztu.
2. Wysokość podnoszenia wózka widłowego determinuje udźwig.
3. Wpływ na udźwig resztkowy wózka ma również zastosowany osprzęt, np. przesuw boczny.

Jak czytać diagram udźwigu wózka widłowego?

Kluczem poprawnego „zdekodowania” wykresów jest zrozumienie sposobu zapisywania danych. Procedura odczytywania nie jest skomplikowana i składa się z kilku kroków:

1. Wyznaczenie środka ciężkości. Środek ciężkości określa się jako odległość od czoła wideł do połowy długości ładunku. Wartość tę bierze się z wymiarów ładunku - np. długości palety czy skrzyni. Jeśli ładunek ma 1200 mm, to jego środek ciężkości wypada w połowie, czyli 600 mm od czoła wideł (zakładając, że ładunek jest z jednolitego materiału).
2. Odnalezienie w tabeli dwóch wartości. Odległości środka ciężkości ładunku od czoła wideł (najczęściej dolny wiersz tabeli) oraz maksymalnej wysokości wznoszenia (zwykle skrajna lewa kolumna tabeli). Obie wartości podawane są w milimetrach. Maksymalną wysokość wznoszenia wózka można sprawdzić na tabliczce znamionowej wózka lub w dokumentacji producenta.
3. Wyznaczenie maksymalnego udźwigu. W tabeli odszukujemy pole, w którym przecinają się dwie linie: wysokość podnoszenia i odległość środka ciężkości. Odczyt polega na znalezieniu tych dwóch wartości i odczytaniu trzeciej na ich przecięciu. Liczba wpisana w tej komórce to właśnie maksymalny dopuszczalny ciężar ładunku - podawana jest w kilogramach. Jeśli ładunek jest cięższy - nie wolno go podnosić na tę wysokość.

Na wykresie znajdują się linie reprezentujące różne konfiguracje masztów. Linie opisują, jaki jest maksymalny udźwig dla danej wysokości podnoszenia masztu. Wyższe linie reprezentują niższe maszty, które mają większy udźwig, natomiast w przypadku wyższych masztów (np. 6000 mm), żeby zachować większy udźwig resztkowy można zastosować np. specjalne przeciwwagi.

Diagram redukcji udźwigu - udźwig nominalny vs. zredukowany

Warto w tym miejscu wyjaśnić pojęcia udźwig nominalny i udźwig zredukowany:

• Udźwig nominalny to maksymalna masa, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta.
• Udźwig zredukowany to faktyczna maksymalna masa ładunku, jaką wózek może unieść - wyznaczona na nowym diagramie udźwigu sporządzonym przez konserwatora po zamontowaniu dodatkowego oprzyrządowania.

Diagram udźwigu przedstawia właśnie te zredukowane wartości udźwigu dla różnych scenariuszy - są one wyznaczone przez producenta lub uprawnionego konserwatora tak, by nie przekroczyć granic stabilności i wytrzymałości wózka.

Dlaczego poprawna interpretacja jest tak ważna?

Znajomość diagramu udźwigu to klucz do bezpiecznej pracy wózkiem widłowym - zarówno na co dzień, jak i podczas egzaminie UDT. Błędna interpretacja lub lekceważenie wykresu może doprowadzić do bardzo groźnych sytuacji, przede wszystkim utraty stateczności wózka i jego przewrócenia. Przewrócenie się wózka widłowego to jedno z najpoważniejszych wypadków, które może się wydarzyć podczas pracy. Jeżeli dochodzi do wywrotki, to najczęściej przez prędkość lub przeciążenie wózka.

W kontekście przeciążenia warto podkreślić, że nie chodzi tylko o oczywiste przekroczenie udźwigu nominalnego pojazdu, lecz także o sytuacje, gdy ładunek pozornie mieści się w nominalnym limicie wagowym, ale przy danej wysokości lub daleko wysuniętym środku ciężkości przekracza dopuszczalne wartości z diagramu. Prościej mówiąc, wózek może się przewrócić nawet przy podnoszeniu ładunku lżejszego niż jego udźwig nominalny, jeśli zignoruje się zależność udźwigu od wysokości i środka ciężkości. Dlatego - poprawne odczytanie diagramu uchroni operatora przed nieświadomą utratą stabilności maszyny.

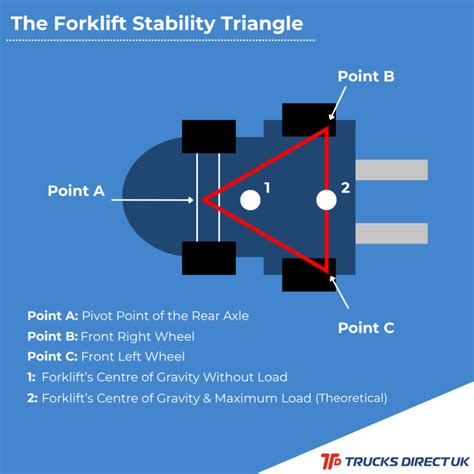

Trójkąt stateczności

Wózek widłowy ma konstrukcyjnie wyznaczone granice stabilności. Aby wózek widłowy zachował równowagę i nie przewrócił się w trakcie pracy, ważne jest zachowanie wypadkowego środka ciężkości w obrębie tzw. trójkąta stateczności (nazywanego też trójkątem stabilności czy trójkątem bezpieczeństwa). Na stateczność wózka największy wpływ mają 3 podstawowe parametry:

• Masa ładunku
• Odległość środka ciężkości ładunku od czoła wideł
• Wysokość podnoszenia ładunku

Wraz ze wzrostem masy ładunku środek ciężkości przesuwa się w stronę ładunku, a cały układ zbliża się do krawędzi trójkąta stateczności. Zbyt duży ciężar powoduje utratę równowagi i przewrócenie się wózka. Podobnie działa zwiększanie odległości środka ciężkości od czoła wideł. Im dalej znajduje się ładunek, tym bardziej środek ciężkości przesuwa się na zewnątrz i wózek szybciej traci stabilność. Wpływ ma też wysokość podnoszenia. Im wyżej unoszony jest ładunek, tym wyżej wędruje środek ciężkości i tym łatwiej o zachwianie równowagi wózka. Diagram udźwigu jest narzędziem, które pozwala ocenić, czy planowana operacja mieści się w tych bezpiecznych granicach.

Dozór Techniczny i Kwalifikacje Operatora

Każdy wózek widłowy musi podlegać dozorowi technicznemu, co wynika z ustawy o dozorze technicznym. Wózki nie mogą być włączone do użytkowania na magazynie, zanim nie uzyskają odpowiedniej decyzji zezwalającej na ich wykorzystanie. Zielona naklejka Urzędu Dozoru Technicznego jest odpowiednim potwierdzeniem tego, że wózek posiada ważną decyzję, która zezwala na jego pracę. Bardzo ważnym elementem tej naklejki jest data, która mówi o tym, do kiedy ważne są badania techniczne danego wózka.

Wózki widłowe, jak każdy pojazd, muszą przechodzić okresowe badania, w czasie których wykrywane są usterki, a także eksperci sprawdzają ewentualne niedociągnięcia, które należy naprawić, aby dalej korzystać z pojazdu. Takie okresowe przeglądy to najlepsza forma zapobiegania ewentualnym wypadkom związanym z naturalną eksploatacją sprzętu, która może w końcu zacząć zagrażać ludziom. Każdy pracownik, który ma obsługiwać wózek widłowy, musi przejść stosowne szkolenie i zdać egzamin. Znajomość budowy i działania poszczególnych układów pozwala operatorowi na bezpieczne i ekonomiczne użytkowanie maszyny. Dzięki temu potrafi on szybciej reagować na ewentualne usterki, zachować właściwą równowagę wózka i zapobiegać awariom wynikającym z przeciążenia.

Zastosowanie Wózków Widłowych w Różnych Branżach

Wózki widłowe są powszechnie stosowanymi urządzeniami transportu bliskiego, które umożliwiają efektywne przemieszczanie, podnoszenie i składowanie różnorodnych ładunków.

• Załadunek i rozładunek towarów: Są szeroko wykorzystywane w procesach załadunku i rozładunku towarów z pojazdów ciężarowych, przyczep i kontenerów.
• Magazynowanie i składowanie: Odgrywają istotną rolę w procesach magazynowych, umożliwiając szybkie i bezpieczne przenoszenie towarów na regały o różnych wysokościach.
• Transport surowców w przemyśle: W przemyśle produkcyjnym wózki widłowe są używane do transportu surowców oraz półproduktów pomiędzy różnymi etapami procesu produkcyjnego.
• Praca na placach budowy: Wózki widłowe terenowe są wykorzystywane do przewożenia materiałów budowlanych, takich jak cegły, drewno czy worki z cementem.
• Kompletacja zamówień w centrach dystrybucyjnych: Są używane do kompletacji zamówień i przygotowania towarów do wysyłki.
• Transport długich elementów w przemyśle: W przemyśle drzewnym i metalowym wózki widłowe o konstrukcji bocznej lub wielokierunkowej są wykorzystywane do przewożenia długich elementów.
• Praca w zamkniętych przestrzeniach: Wózki widłowe elektryczne są idealnym rozwiązaniem do pracy w zamkniętych przestrzeniach, takich jak hale produkcyjne, centra handlowe czy chłodnie, dzięki cichej pracy i braku emisji spalin.
