Wózki widłowe: Budowa, schematy, rodzaje i uprawnienia

Wózki widłowe to niezastąpione urządzenia, które umożliwiają efektywne podnoszenie i przemieszczanie ładunków w magazynach, halach produkcyjnych czy na placach budowy. Ich wszechstronność i niezawodność sprawiają, że są kluczowym elementem logistyki wewnętrznej.

Budowa wózka widłowego

Znajomość budowy wózka widłowego jest niezbędna nie tylko dla konserwatorów i serwisantów, ale również dla każdego operatora, właściciela floty, a także jest wymagana podczas egzaminów teoretycznych na uprawnienia. Najczęściej za przykład służą wózki czołowe, elektryczne lub spalinowe, ze względu na ich największy udział w sprzedaży.

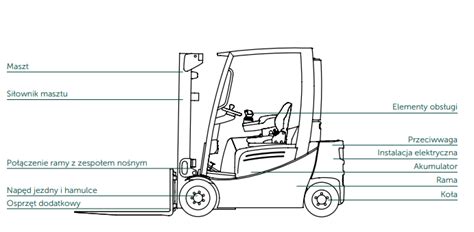

Główne elementy konstrukcyjne wózka widłowego obejmują:

• Rama: Nazywana również "klatką bezpieczeństwa", stanowi główny element konstrukcyjny pojazdu. W przypadku wózków elektrycznych, poszczególne komponenty konstrukcyjne, takie jak płyta podłogowa i ściany boczne, są wycinane laserowo ze stalowych płyt, a następnie tłoczone i spawane, tworząc ramę.
• Kabina operatora: Z jej poziomu steruje się wózkiem. W jej wnętrzu znajduje się regulowany fotel operatora, kierownica, a także kluczowe kontrolki i urządzenia sterujące.
• Maszt: Jest to podstawowy element układu podnoszenia ładunku, znajdujący się na przednim moście napędowym. Odpowiada za unoszenie, utrzymanie i opuszczanie towarów. W zależności od modelu, wózek widłowy może posiadać maszt pojedynczy (simplex), podwójny (duplex) lub potrójny (triplex).
• Widły: Podstawowy element funkcyjny służący do przenoszenia materiałów. Mają najczęściej kształt litery "L" i służą do podtrzymywania ładunków, zazwyczaj palet. Mogą posiadać różne długości, a także stosuje się do nich różnego typu osprzęt i przedłużki.
• Karetka: Jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.
• Napęd: Wózki jezdniowe podnośnikowe mogą posiadać napęd elektryczny lub spalinowy. Rodzaj napędu nie ma większego znaczenia dla samego sposobu jazdy czy wykonywania manewrów unoszenia ładunków.
• Koła i opony: Niezbędny element każdego pojazdu. Opony mają znaczący wpływ na zachowanie się pojazdu na podłożu, jego przyczepność i ogólną wydajność pracy.
• Przeciwwaga: W wózkach widłowych z przeciwwagą (np. spalinowych), stanowi ona element kompensujący ciężar podnoszonego ładunku, umożliwiając udźwig nawet od 1500 do 8000 kg.
• Układ hydrauliczny: Jest to jeden z najważniejszych układów wózka widłowego, decydujący o bezpieczeństwie pracy.
• Wskaźniki na desce rozdzielczej: Każdy operator powinien bezbłędnie odczytywać ich znaczenie.

Układ hydrauliczny wózka widłowego

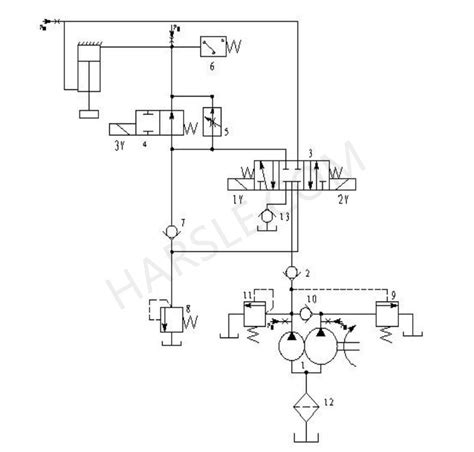

Układ hydrauliczny wózka widłowego to zaawansowany system, który wykorzystuje ciśnienie cieczy, zazwyczaj oleju hydraulicznego, do sterowania ruchem poszczególnych części maszyny. Działa on na zasadzie przepływu oleju pod wysokim ciśnieniem, który wprawia w ruch siłowniki.

Elementy układu hydraulicznego:

• Siłowniki podnoszenia: Odpowiadają za unoszenie masztu, a tym samym za podnoszenie ładunków.
• Zbiornik oleju hydraulicznego: Przechowuje olej niezbędny do prawidłowego funkcjonowania układu. Odpowiednia jego ilość jest kluczowa dla sprawnego działania systemu.
• Pompa hydrauliczna (zasilająca): Zapewnia przepływ oleju pod odpowiednim ciśnieniem. W wózkach spalinowych napęd pompy pochodzi od silnika spalinowego, natomiast w elektrycznych - od silnika elektrycznego.
• Zawory i dźwignie rozdzielacza: Sterują one przepływem oleju do poszczególnych komponentów. Operator, używając dźwigni w kabinie, otwiera odpowiednie zawory w rozdzielaczu hydraulicznym, kierując olej do właściwego siłownika.
• Zawory maksymalne: Zabezpieczają układ hydrauliczny przed nadmiernym wzrostem ciśnienia, chroniąc elementy takie jak siłowniki czy pompy przed uszkodzeniem.

Bezpieczne i efektywne działanie wózka widłowego jest bezpośrednio zależne od niezawodności układu hydraulicznego. Regularna konserwacja zapewnia jego długowieczność i sprawność.

Rodzaje wózków widłowych

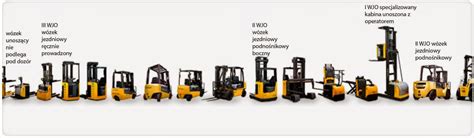

Rodzaje oraz podział wózków widłowych wynikają ze specyfiki procesów magazynowania oraz rosnących wymagań wobec współczesnego łańcucha dostaw. Nowoczesne środki transportu wewnętrznego charakteryzują się wąską specjalizacją, pozwalającą na optymalizację poszczególnych operacji.

Podział ze względu na napęd:

• Wózki widłowe elektryczne (akumulatorowe): Niska emisyjność i niski poziom hałasu (ok. 70 dB) czynią je idealnymi do pracy wewnątrz budynków. Zasilane są przy pomocy ładowanych akumulatorów.
• Wózki widłowe spalinowe: Zasilane są przy pomocy gazu z zamontowanej butli gazowej (LPG) lub oleju napędowego. Są tanie w eksploatacji, mogą pracować wielozmianowo, jednak są najgłośniejsze i emitują spaliny. Bardzo istotne jest śledzenie koloru spalin, który może sygnalizować różne problemy.

Podział ze względu na konstrukcję i zastosowanie:

• Wózki czołowe / z przeciwwagą: Najbardziej uniwersalne, występują w wersji elektrycznej i spalinowej.
• Wózki systemowe VNA (Very Narrow Aisle): Umożliwiają składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów) w wąskich korytarzach.
• Wózki widłowe wysokiego składowania (Reach Truck): Operator zajmuje pozycję bokiem do kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem.
• Paleciaki elektryczne: Wózki paletowe z napędem elektrycznym.
• Podnośnikowe wózki typu stacker: Są to paleciaki wyposażone w maszt.
• Wózki do kompletacji zamówień: Bardzo pojemna kategoria, obejmująca ciągniki transportowe oraz dedykowane wózki systemowe.

Diagram udźwigu wózka widłowego

Udźwig wózka widłowego to wartość wskazująca na maksymalną wagę ładunku, jakim może być obciążony pojazd. Wartość ta jest zapisywana w sposób specyficzny, dlatego kluczowe jest zrozumienie, na jakie parametry należy zwrócić uwagę.

Co to jest diagram udźwigu i gdzie go szukać?

Diagram udźwigu wózka widłowego to zbiór informacji, zazwyczaj w formie wykresu liniowego lub tabeli, określający udźwig nominalny wózka. Dokument ten musi znajdować się w dokumentacji każdego pojazdu, a często umieszczany jest również na tabliczkach znamionowych lub naklejkach bezpośrednio na wózku. Analiza diagramu jest konieczna przed rozpoczęciem pracy.

Jak czytać diagram udźwigu?

Chociaż diagramy mogą się nieznacznie różnić w zależności od producenta i modelu, zazwyczaj zawierają trzy kluczowe informacje:

• Nominalna wartość udźwigu wózka widłowego.
• Środek ciężkości ładunku (jego odległość od czoła wideł).
• Wysokość podnoszenia ładunku.

Znając te wartości, operator jest w stanie określić, ile i na jaką wysokość może bezpiecznie unieść ładunek przy określonym rozmieszczeniu na widłach.

Wysokość podnoszenia ładunku o określonej wadze:

Należy zestawić dokładną wagę ładunku oraz jego środek ciężkości, a następnie sprawdzić w diagramie maksymalną wysokość, na jaką dany ładunek może zostać bezpiecznie podniesiony. Wartość tę podaje się zazwyczaj w milimetrach. Nieprzestrzeganie tych zaleceń może prowadzić do niebezpiecznych sytuacji, takich jak przewrócenie się wózka.

Maksymalny udźwig wózka widłowego:

Znając wysokość podnoszenia i środek ciężkości ładunku, można określić maksymalną wagę, jaką wózek jest w stanie unieść na danej wysokości. Operator, znając wagę towaru i wysokość podnoszenia, może wyznaczyć optymalne miejsce środka ciężkości ładunku umieszczanego na widłach.

Umiejętność odczytywania i interpretowania diagramu udźwigu jest kluczowa dla efektywności pracy i bezpieczeństwa, a także jest wymagana podczas egzaminów państwowych.

Przykład obliczenia: Jeśli ładunek ma być podniesiony na wysokość 5 metrów (5000 mm), a jego środek ciężkości wypada w odległości 1 metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kg.

Pozostałe pojęcia:

• Środek ciężkości podnoszonego ładunku: Znajduje się w połowie długości ładunku. Należy tę wartość podzielić przez 2, aby uzyskać odległość środka ciężkości od czoła wideł, uwzględniając długość wideł wózka.
• Stateczność wózka widłowego: Odpowiada za stabilizację wózka podczas pracy. Zależy od wagi wózka i ładunku, sposobu jego ułożenia, a także stanu technicznego pojazdu i specyfiki nawierzchni.

Obsługa i konserwacja wózków widłowych

Prawidłowa eksploatacja wózków widłowych oraz systematyczna konserwacja układu hydraulicznego pozwalają na wydłużenie okresu użytkowania maszyny i zapewniają bezpieczeństwo pracy.

Przed rozpoczęciem pracy:

1. Operator powinien być zaznajomiony z instrukcją obsługi.
2. Należy sprawdzić stan techniczny maszyny: uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii/zbiornika paliwa.
3. Nawet jeśli operator doskonale zna urządzenie, należy pamiętać o możliwości wystąpienia awarii podczas poprzedniej zmiany.

Bezpieczeństwo podczas pracy:

• Zawsze pamiętaj, że pracujesz w przestrzeni, w której odbywa się ruch ludzi i maszyn. Magazyn to nie tor wyścigowy - podejmowanie zbędnego ryzyka i brawura są niedopuszczalne.
• Zwracaj uwagę na umiejscowienie ładunku na widłach - warto zapoznać się z tabelą spadków udźwigu.

Konserwacja:

Aby zapewnić długowieczność i niezawodność układu hydraulicznego, ważne jest regularne przeprowadzanie konserwacji. W przypadku awarii sprzętu, najlepszym rozwiązaniem jest powierzenie go specjalistom, którzy dokładnie znają mechanizmy funkcjonowania wózków widłowych i ich budowę.

Uprawnienia do obsługi wózków widłowych

Od 2019 roku wszystkie uprawnienia na wózki widłowe w Polsce mają jednolity wzór i są wydawane w formie plastikowych kart kwalifikacyjnych UDT (Urzędu Dozoru Technicznego).

Nowy wzór uprawnień:

Zgodnie z przepisami, wygląd zaświadczeń został ujednolicony w całym kraju. Po zdaniu egzaminu przed komisją UDT, operator otrzymuje plastikową kartę formatu zbliżonego do prawa jazdy. Dokument ten zastąpił dawne papierowe świadectwa.

Na karcie znajdują się:

• Imię i nazwisko posiadacza.
• Numer ewidencyjny UDT.
• Data wydania i data ważności uprawnień.
• Zakres kwalifikacji (jakie urządzenia może obsługiwać).
• Nazwa organu wydającego.

Karta jest ważna tylko z dokumentem tożsamości, a jej ważność zazwyczaj wynosi 5 lub 10 lat, w zależności od rodzaju uprawnień. Starsze papierowe dokumenty utraciły ważność 1 stycznia 2024 roku.

Zakres uprawnień:

Zakres uprawnień jest dokładnie wpisany na karcie i dotyczy wyłącznie urządzeń wymienionych w dokumencie, np. wózki jezdniowe podnośnikowe. Przekroczenie tego zakresu jest traktowane jako praca bez wymaganych uprawnień.

Szkolenia i egzaminy:

Jedynym sposobem na uzyskanie uprawnień do obsługi wózków widłowych jest zdanie egzaminu przed komisją UDT. W tym celu warto zapisać się na kurs, który łączy teorię z praktyką i przygotowuje do egzaminu państwowego. Szkolenie obejmuje m.in. poznanie budowy i zasad działania wózków, przepisy BHP, a także praktyczne ćwiczenia.

Przedłużanie uprawnień:

Zaświadczenia kwalifikacyjne UDT mają określony termin ważności. Aby je przedłużyć, należy złożyć wniosek do odpowiedniej jednostki dozoru technicznego przed upływem daty ważności. Egzamin nie jest wymagany, o ile operator może udokumentować ciągłość pracy. Wniosek można złożyć maksymalnie na 3 miesiące przed wygaśnięciem karty.
