Trójkołowy wózek widłowy: konstrukcja i zasada działania

Trójkołowe wózki widłowe, mimo że mogą wydawać się mniej powszechne od swoich czterokołowych odpowiedników, stanowią innowacyjne i efektywne rozwiązanie w wielu zastosowaniach logistycznych i przemysłowych. Ich unikalna konstrukcja i zasada działania pozwalają na pracę w trudnych warunkach, oferując jednocześnie szereg zalet, które mogą znacząco zwiększyć wydajność operacyjną.

Czym jest trójkołowy wózek widłowy?

Trójkołowy wózek widłowy to rodzaj wózka jezdniowego podnośnikowego, który wyróżnia się specyficzną konstrukcją opartą na trzech kołach. Zazwyczaj posiada dwa koła z przodu i jedno z tyłu, co nadaje mu charakterystyczną zwrotność. Ten typ wózka jest często określany jako "trójstronny" ze względu na możliwość poruszania się w trzech kierunkach: do przodu, do tyłu oraz na boki (funkcja przesuwania bocznego).

Wózki te są idealnym rozwiązaniem tam, gdzie przestrzeń jest ograniczona, a tradycyjne, większe wózki widłowe napotykają na trudności z manewrowaniem. Dzięki kompaktowej budowie i mniejszemu promieniowi skrętu, trójkołowe wózki widłowe mogą efektywnie pracować w wąskich korytarzach magazynowych, optymalizując wykorzystanie dostępnej przestrzeni.

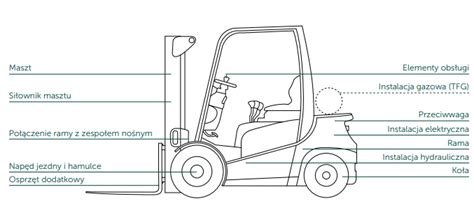

Kluczowe elementy konstrukcji trójkołowego wózka widłowego

Podobnie jak inne wózki widłowe, modele trójkołowe składają się z szeregu kluczowych komponentów, które wspólnie odpowiadają za ich funkcjonalność. Wśród nich wyróżniamy:

• Rama urządzenia: Wykonana ze stali, stanowi podstawę konstrukcji, do której montowane są pozostałe elementy. Jej rozmiar i kształt są dostosowane do typu wózka.
• Podwozie wózka: W tym przypadku trójkołowe, zapewniające specyficzną zwrotność.
• Silnik: Może być elektryczny (akumulatorowy), zasilany gazem LPG, benzyną lub olejem napędowym. Wózki elektryczne są preferowane w przestrzeniach zamkniętych ze względu na zerową emisję spalin i cichą pracę.
• Maszt: Pionowa rama, na której zamocowana jest karetka z widłami. Maszty mogą być jedno-, dwu- lub trójstopniowe (simplex, duplex, triplex), różniąc się wysokością podnoszenia i wysokością złożonego masztu.
• Karetka: Płyta czołowa połączona z masztem, do której przymocowane są widły.
• Widły: Przeznaczone do podnoszenia i przenoszenia ładunków, mogą mieć różne wymiary i być wyposażone w dodatkowy osprzęt.
• Krata ochronna: Zabezpiecza ładunek przed przemieszczaniem się.
• Przeciwwaga: Umieszczona z tyłu wózka, zapewnia stabilność podczas transportu ładunków.
• Klatka bezpieczeństwa: Chroni operatora przed spadającymi ładunkami.
• Kabina operatora: Zwykle otwarta, ale obudowana z boków, wyposażona w sterowanie (kierownica, dźwignie, pedały).

Zasada działania układu hydraulicznego w trójkołowym wózku widłowym

Układ hydrauliczny jest jednym z najważniejszych systemów w trójkołowym wózku widłowym, odpowiedzialnym za szereg kluczowych funkcji. Jego działanie opiera się na przepływie płynu hydraulicznego (zazwyczaj oleju) pod ciśnieniem, co umożliwia realizację następujących zadań:

Podnoszenie i opuszczanie widelców

Gdy operator aktywuje odpowiednią dźwignię, pompa hydrauliczna zasysa płyn. Płyn pod ciśnieniem trafia do cylindrów hydraulicznych, które zawierają tłoki. Ruch tłoka w górę, spowodowany naporem płynu, za pośrednictwem łańcuchów lub połączeń mechanicznych, podnosi widelce. Proces opuszczania polega na odwróceniu tego mechanizmu, co pozwala na płynne i precyzyjne manewrowanie ładunkiem.

Kontrola pochylenia masztu

Maszt trójkołowego wózka widłowego może być przechylany do przodu lub do tyłu. Pochylenie do przodu ułatwia precyzyjne umieszczanie ładunku na półce lub palecie, podczas gdy pochylenie do tyłu jest pomocne podczas podnoszenia. Układ hydrauliczny steruje tą funkcją za pomocą dedykowanych cylindrów pochylenia. Operator, za pomocą dźwigni, kieruje płyn pod ciśnieniem do odpowiedniego cylindra, powodując ruch masztu.

Funkcja przesuwania bocznego (Side-Shifter)

Wiele trójkołowych wózków widłowych jest wyposażonych w mechanizm przesuwania bocznego, który pozwala na poziome przesuwanie wideł bez konieczności przesuwania całego wózka. Jest to możliwe dzięki dodatkowemu cylindrowi hydraulicznemu. Aktywacja tej funkcji powoduje przepływ płynu pod ciśnieniem do cylindra, który przesuwa widły na boki. Jest to niezwykle przydatne w ciasnych przestrzeniach i znacznie zwiększa elastyczność operacyjną wózka.

Wspomaganie kierownicy

W niektórych modelach trójkołowych wózków widłowych układ hydrauliczny wspomaga działanie układu kierowniczego. Gdy operator obraca kierownicę, czujnik wykrywa ruch i przekazuje sygnał do pompy hydraulicznej. Pompa zasila cylinder kierownicy, ułatwiając obracanie wózka, zwłaszcza przy dużym obciążeniu. Ta funkcja znacząco poprawia manewrowość i zmniejsza zmęczenie operatora.

Zalety trójkołowych wózków widłowych

Trójkołowe wózki widłowe oferują szereg unikalnych korzyści, które czynią je atrakcyjnym wyborem w specyficznych warunkach:

• Wyjątkowa zwrotność: Dzięki trzem kołom i często funkcji przesuwania bocznego, wózki te charakteryzują się minimalnym promieniem skrętu, co pozwala na swobodne manewrowanie w wąskich korytarzach magazynowych i ciasnych przestrzeniach.
• Oszczędność przestrzeni: Mniejszy promień skrętu i kompaktowa budowa umożliwiają maksymalne wykorzystanie dostępnej powierzchni magazynowej, co jest kluczowe w logistyce.
• Zwiększona wydajność: Doskonała zwrotność i możliwość szybkiego przemieszczania się w ograniczonych przestrzeniach przekładają się na większą wydajność i produktywność.
• Lepsza widoczność: Niektóre modele oferują operatorowi lepszą widoczność, co zwiększa bezpieczeństwo i precyzję operacji.
• Niższe koszty eksploatacji: W porównaniu do większych wózków widłowych o podobnym udźwigu, trójkołowe modele mogą oferować niższe koszty zakupu i eksploatacji.
• Komfort operatora: Ergonomicznie zaprojektowane kabiny i płynne działanie układu hydraulicznego przyczyniają się do komfortu pracy operatora.
• Stabilność: Pomimo trzech kół, konstrukcja z nisko położonym środkiem ciężkości zapewnia odpowiednią stabilność, szczególnie podczas operacji podnoszenia i przesuwania bocznego.

Porównanie z wózkami czterokołowymi

Trójkołowe wózki widłowe stanowią alternatywę dla tradycyjnych wózków czterokołowych. Podczas gdy te ostatnie zazwyczaj oferują większą stabilność, szczególnie przy przewożeniu bardzo ciężkich ładunków, trójkołowe modele wygrywają pod względem zwrotności i możliwości pracy w ograniczonych przestrzeniach. Decyzja między wyborem wózka trzy- a czterokołowego zależy od specyficznych wymagań danego środowiska pracy.

Przykładowo, dla długości całkowitej wózka w zakresie 2661-2852 mm, trójkołowe wózki mogą mieć promień skrętu od 1487 do 1678 mm, podczas gdy warianty czterokołowe o podobnej długości (2837-2945 mm) mogą mieć promień skrętu od 1663 do 1771 mm. Ta różnica jest kluczowa w magazynach o wysokiej gęstości składowania.

Konserwacja i bezpieczeństwo

Dla zapewnienia długiej żywotności i bezpiecznego użytkowania trójkołowego wózka widłowego, kluczowe jest regularne serwisowanie układu hydraulicznego. Należy monitorować poziom płynu hydraulicznego, wymieniać go w zalecanych odstępach czasu oraz sprawdzać węże, złączki i cylindry pod kątem ewentualnych wycieków lub uszkodzeń. Operatorzy powinni być świadomi parametrów technicznych wózka i zasad bezpiecznej eksploatacji, a także posiadać odpowiednie uprawnienia do obsługi wózków widłowych.
