Wózek widłowy to pojazd przemysłowy, który odnosi się do palet ładunku, służąc do załadunku, rozładunku, układania oraz krótkodystansowego transportu różnego rodzaju ładunków. Według normy ISO/TC110, jest to pojazd przemysłowy. Często wykorzystywany do transportu dużych elementów, zazwyczaj jest napędzany silnikiem spalinowym lub zasilany z akumulatorów. Parametry techniczne wózków widłowych opisują ich konstrukcję i funkcjonalność. Główne parametry obejmują:
- Udźwig znamionowy
- Wysokość podnoszenia
- Kąt nachylenia masztu
- Rozstaw osi
- Maksymalna prędkość jazdy
- Minimalny promień skrętu
- Minimalny prześwit
- Rozstaw kół
- Długość toru
Pojazdy przemysłowe, w tym wózki widłowe, znajdują szerokie zastosowanie w portach, dworcach kolejowych, lotniskach, centrach logistycznych, halach fabrycznych, magazynach, centrach dystrybucyjnych, a także przy obsłudze kabin, wagonów i kontenerów. Stanowią niezbędny sprzęt do obsługi ładunków paletyzowanych i kontenerowych oraz operacji magazynowych. W systemie logistycznym przedsiębiorstwa wózek widłowy odgrywa bardzo ważną rolę jako podstawowe siły transportu materiałów. Są one powszechnie używane w transporcie i magazynowaniu.
Pierwsze wózki widłowe pojawiły się na początku XX wieku. Rozwój tej technologii nabrał tempa podczas II wojny światowej, kiedy to zapotrzebowanie na szybkie i efektywne sposoby ładowania materiałów i zaopatrzenia znacząco wzrosło. W Chinach produkcja wózków widłowych rozpoczęła się na początku lat 50. XX wieku.
Rodzaje wózków widłowych i ich zastosowanie
Wózki widłowe można klasyfikować na podstawie wielu kryteriów, takich jak rodzaj napędu, konstrukcja czy przeznaczenie. Kluczowe jest zrozumienie, jak poszczególne typy są klasyfikowane i do jakich zadań są najlepiej przystosowane.
Klasyfikacja wózków widłowych według norm (np. OSHA)
Klasyfikacja wózków widłowych jest oparta na uznanych normach branżowych i obejmuje zazwyczaj siedem klas, od Klasy I do Klasy VII. Klasyfikacja ta uwzględnia takie czynniki jak rodzaj paliwa, zastosowanie i kluczowe cechy eksploatacyjne.
Klasa I: Wózki widłowe elektryczne
Są to wózki zasilane akumulatorowo, w których operator może siedzieć lub stać. Akumulator pełni również funkcję przeciwwagi, co zapewnia im dużą stabilność. Są idealne do pracy wewnątrz budynków i w kontrolowanych warunkach zewnętrznych.
- Typowe zastosowania: Magazynowanie, produkcja, dystrybucja.
- Najważniejsze zalety: Niska emisja spalin, cicha praca, ograniczona konserwacja.
Klasa II: Wózki widłowe elektryczne do wąskich korytarzy
Zaprojektowane do pracy w ograniczonych przestrzeniach, poruszają się po bardzo wąskich korytarzach. Często wykorzystują specjalistyczny osprzęt do wykonywania specyficznych zadań. Charakteryzują się oszczędnością miejsca i precyzją obsługi.
- Typowe zastosowania: Magazyny o dużej gęstości, magazyny z wąskimi korytarzami.
- Najważniejsze zalety: Optymalne wykorzystanie przestrzeni, zwiększona wydajność kompletacji zamówień.
Klasa III: Wózki widłowe elektryczne, prowadzony ręcznie lub z platformą
Używane głównie do podnoszenia na niewielką wysokość i transportu poziomego na krótkich dystansach. Są to zazwyczaj wózki, przy których operator idzie z tyłu lub stoi na platformie. Są łatwe w obsłudze, kompaktowe i opłacalne.
- Typowe zastosowania: Magazyny, strefy załadunku.
- Najważniejsze zalety: Łatwa obsługa, kompaktowa konstrukcja, opłacalność.
Klasa IV: Wózki widłowe spalinowe z oponami pełnymi (amortyzowanymi)
Wyposażone w silniki spalinowe i opony z poduszką powietrzną, co czyni je odpowiednimi do pracy na gładkich powierzchniach wewnętrznych i w środowiskach o niskim prześwicie. Oferują dużą nośność i niezawodność w pomieszczeniach.
- Typowe zastosowania: Magazyny, rampy załadunkowe.
- Najważniejsze zalety: Duża nośność, niezawodność w pomieszczeniach.
Klasa V: Wózki widłowe spalinowe z oponami pneumatycznymi
Posiadają opony pneumatyczne, co czyni je wszechstronnymi maszynami, zdolnymi do pracy zarówno wewnątrz, jak i na zewnątrz budynków, nawet na nierównych powierzchniach. Charakteryzują się trwałością, elastycznością i szerokim zakresem wydajności.
- Typowe zastosowania: Magazyny, place, obiekty wielofunkcyjne.
- Najważniejsze zalety: Trwałość, elastyczność, szeroki zakres wydajności.
Klasa VI: Ciągniki elektryczne lub spalinowe
Ciągniki te nie służą do podnoszenia ładunków, lecz do holowania. Często nazywane holownikami, są używane do sprawnego przemieszczania wielu ładunków na duże odległości. Zapewniają wydajne holowanie i ograniczoną obsługę ręczną.
- Typowe zastosowania: Lotniska, obiekty logistyczne.
- Najważniejsze zalety: Wydajne holowanie, ograniczona obsługa ręczna.
Klasa VII: Wózki widłowe do trudnego terenu
Są to maszyny o dużej wytrzymałości, przeznaczone do użytku na zewnątrz, na nierównym lub trudnym terenie. Wyposażone są w duże opony pneumatyczne i mocne silniki. Zapewniają stabilność na nierównym podłożu i dużą siłę podnoszenia.
- Typowe zastosowania: Place budowy, składy drewna, rolnictwo.
- Najważniejsze zalety: Stabilność na nierównym podłożu, duża siła podnoszenia.

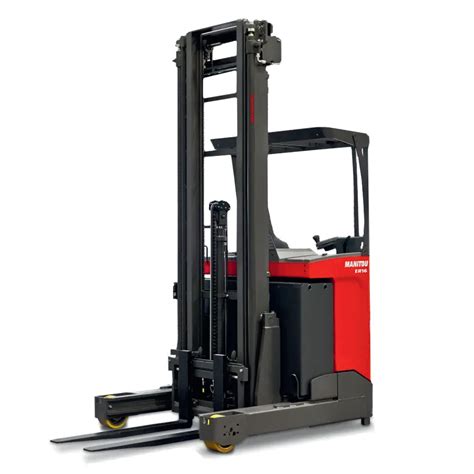

Wózki wysokiego składowania typu Reach Truck
Wózki wysokiego składowania typu reach truck (inaczej wózki boczne wysuwne) to specjalistyczne wózki widłowe zaprojektowane do składowania ładunku na regałach w magazynach wysokiego składowania, osiągając wysokość nawet do 13-15 metrów. Kluczową cechą tych maszyn jest możliwość wysuwania masztu do przodu, co znacząco zwiększa ich funkcjonalność w wąskich przestrzeniach.
Zastosowanie wózków reach truck obejmuje transport wewnętrzny oraz kompletację towaru w magazynach wysokiego składowania. Według polskiego prawa, magazyn wysokiego składowania to taki, w którym produkty przechowywane są na wysokości co najmniej 7,2 metra.
Parametry wózków reach truck:
- Zasilanie: Zazwyczaj akumulatorowe (kwasowo-ołowiowe lub litowo-jonowe).
- Udźwig: Zwykle od 1 do 2,5 tony. Należy pamiętać o zjawisku spadku udźwigu na większych wysokościach.
- Maksymalna wysokość podnoszenia: Niektóre modele mogą podnosić ładunek na wysokość do 15 metrów.
- Prędkość jazdy: Bez ładunku do kilkunastu km/h, z ładunkiem niższa.
- Szerokość korytarza roboczego: Dzięki kompaktowej budowie i możliwości wysuwania masztu, mogą operować w korytarzach węższych niż 3 metry, co jest kluczowe dla maksymalizacji przestrzeni magazynowej.
Inne specjalistyczne typy wózków widłowych
- Wózki kontenerowe: Zaprojektowane do załadunku kontenerów ISO na pociągi, statki czy samochody ciężarowe. Mogą obsługiwać ładunki o masie do ok. 40 ton. Wyróżnia je mechanizm przeciwwagi zapewniający stabilność.
- Wózki widłowe czołowe: Najczęściej występujący typ, z jednostką podnośnikową składającą się z masztu i wideł. Dostępne w wersjach elektrycznych (do pomieszczeń) i spalinowych (na zewnątrz). Mogą mieć 3 lub 4 koła, z czego 4-kołowe cechują się większym udźwigiem i stabilnością, a 3-kołowe lepszą zwrotnością.

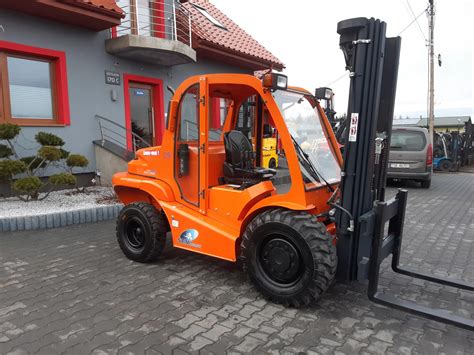

- Wózki terenowe: Czterokołowe wózki z przeciwwagą, przeznaczone do pracy na zewnątrz, na nierównych terenach. Wyposażone w duże koła i mocne silniki, często z napędem na wszystkie koła.
- Wózki podnośnikowe (paleciaki): Proste w obsłudze, małe i zwrotne urządzenia do transportu palet na krótkich dystansach. Mogą być prowadzone ręcznie (dyszlem) lub z platformą dla operatora.
- Wózki boczne (4-kierunkowe): Przeznaczone do transportu i składowania długich, nieporęcznych ładunków, takich jak belki drewna czy rury. Podnoszą ładunek widłami umieszczonymi z boku.
- Reachstackery: Wózki z teleskopowym ramieniem, zdolne do sztaplowania kontenerów nawet do trzeciego rzędu, z udźwigiem około 50 ton.
- Ładowarki teleskopowe: Z wysuwanym ramieniem teleskopowym, znajdują zastosowanie w budownictwie, rolnictwie i przemyśle, osiągając wysokość do 30 metrów.
Kluczowe komponenty i zasada działania
Kluczowe elementy wózków widłowych to rama, przeciwwaga, źródło zasilania, wspornik, maszt, rama nośna wideł oraz same widły. Współczesne wózki często wyposażone są w zaawansowane systemy sterowania i bezpieczeństwa.
Rama wózka stanowi fundament maszyny, do której zamontowane są koła, przeciwwaga i maszt. Przeciwwaga, zazwyczaj żeliwna, umieszczona z tyłu pojazdu, równoważy podniesiony ładunek. Źródło zasilania może stanowić silnik spalinowy (zasilany gazem, olejem napędowym, LNG) lub elektryczny (akumulatory, ogniwa paliwowe).
Maszt to pionowa część umożliwiająca podnoszenie i opuszczanie ładunku. Mechanizm podnoszenia opiera się zazwyczaj na cylindrach hydraulicznych, które, pod wpływem ciśnienia płynu (lub powietrza w niektórych starszych konstrukcjach), przesuwają maszt w górę. Wózki widłowe zazwyczaj posiadają dwa zestawy elementów sterujących: do kierowania pojazdem i do obsługi podnoszenia/pochylania masztu i wideł.
Sterowanie pojazdem jest podobne do samochodowego, z kierownicą i pedałami, choć wózki widłowe często używają tylnych kół do kierowania, co zapewnia większą zwrotność. Sterowanie podnoszeniem obejmuje zazwyczaj dźwignie do podnoszenia/opuszczania wideł oraz pochylania masztu do przodu i do tyłu. Możliwe jest również przesuwanie karetki z widłami na boki (przesuw boczny) oraz zmiana rozstawu wideł.
Prawidłowy załadunek polega na umieszczeniu ładunku na wyprostowanych widłach, podniesieniu go na około 30 cm nad podłoże, a następnie lekkim nachyleniu masztu w kierunku operatora. Przy podniesionym ładunku wózek jest niestabilny, dlatego kluczowe jest kontrolowanie środka ciężkości.
Bezpieczeństwo i uprawnienia
Obsługa wózków widłowych wiąże się z odpowiedzialnością i wymaga odpowiednich kwalifikacji. Aby legalnie i bezpiecznie kierować wózkiem widłowym, w tym wózkiem wysokiego składowania, konieczne jest posiadanie odpowiednich uprawnień do obsługi wózków jezdniowych, podlegających pod dozór techniczny. Osoba zainteresowana musi przystąpić do egzaminu organizowanego przez Urząd Dozoru Technicznego (UDT). Zakres wiedzy obejmuje zasady prowadzenia pojazdów, kwestie bezpieczeństwa pracy, konserwacji i eksploatacji.
Po zdaniu egzaminu przyznawane są uprawnienia potwierdzone certyfikatem UDT. Firmy korzystające z wózków na dużą skalę odnotowują znaczący wzrost efektywności operacyjnej (nawet o 30%), jednak kluczowe jest przestrzeganie norm bezpieczeństwa i wydajności w celu zapewnienia ochrony pracownikom.
Współczesne wózki widłowe często wyposażone są w systemy alarmowe, czujniki oraz funkcje automatycznej korekty parametrów pracy, które zwiększają bezpieczeństwo operatora i otoczenia.
Wybór odpowiedniego wózka widłowego
Wybór odpowiedniego wózka widłowego powinien być starannie przemyślany i oparty na specyficznych potrzebach firmy. Należy wziąć pod uwagę:
- Środowisko pracy: Wewnątrz, na zewnątrz, czy mieszane.
- Rodzaj ładunku: Na paletach, długi, ponadgabarytowy, ciężki.
- Dostępną przestrzeń: Szerokość korytarzy, wysokość składowania.
- Preferencje dotyczące zasilania: Elektryczne, spalinowe (gaz, diesel, LPG).
- Wymagania specyficzne dla branży: Normy sanitarne, odporność na trudne warunki.
Dobre dopasowanie sprzętu do zadań optymalizuje funkcjonowanie magazynu, zwiększa wydajność pracy i pozwala zminimalizować koszty obsługi.
