Wózki widłowe o napędzie spalinowym oraz elektrycznym na dobre zadomowiły się w firmach o profilu magazynowym lub w centrach logistycznych. Dziś trudno wyobrazić sobie bez nich nawet najprostszych prac przeładunkowych, gdyż są niezastąpioną pomocą w przemieszczaniu zwłaszcza ładunków wielkogabarytowych lub ciężkich. Wózki te różnią się nie tylko marką i napędem, lecz także potencjalnymi funkcjonalnościami, ze szczególnym wyróżnieniem udźwigu.
Czym jest wózek widłowy?
Potocznie nazywane wózkami widłowymi, te pojazdy noszą oficjalne miano „wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia”. Zgodnie z urzędową definicją, maszyny te mają do platformy przymocowane widły, które służą do podnoszenia, przenoszenia i składowania ładunków ciężkich na nieduże odległości. Warto wspomnieć, że inną potoczną nazwą, z jaką spotykamy się w odniesieniu do wózków widłowych, jest określenie sztaplarka. Termin ten, choć szerzej już nieco zapomniany, nadal jest stosowany w polskich portach i wziął się stąd, iż za pomocą wideł układano pakunki towarów w warstwach, czyli w sztaplach.
Zazwyczaj wózki jezdniowe, jako urządzenia podnośnikowe, dzielimy na unoszące oraz platformowe. Wózki unoszące - do których zaliczamy popularne paleciaki lub wózki widłowe paletowe z napędem elektrycznym - służą do podnoszenia ładunków na niezbyt dużą wysokość, by mógł być on przemieszczony z jednego miejsca magazynowego do drugiego lub z rampy załadowczej do środka transportu.

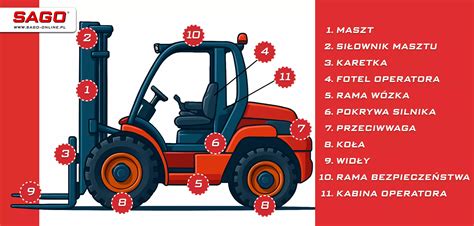

Z kolei wózki widłowe platformowe, oprócz podnośnika widłowego, mają stałą płaszczyznę, która mieści nie tylko mechanizm jezdny, lecz także stanowisko dla obsługi pojazdu. Platforma może mieć kształt podestu lub zabudowanej klatki dla operatora. Wózki widłowe dzielimy również na te z masztem wewnętrznym i z platformą lub z masztem wewnętrznym stałym obejmującym ładunek, lub ładunku nieobejmującym (z masztem wysuwanym).
Udźwig wózka widłowego: definicja i typy
Udźwig wózka widłowego to wartość wskazująca na to, jak ciężki może być obsługiwany ładunek. Jest to parametr określający maksymalną masę ładunku, która może zostać bezpiecznie podniesiona na daną wysokość. Udźwig należy do podstawowych parametrów tego urządzenia jezdnego i jako taki musi być umieszczany przez producenta na tabliczce znamionowej.
Udźwig nominalny
Udźwig nominalny to największa dopuszczalna masa ładunku, jaką wózek jest w stanie podnieść przy standardowej odległości środka ciężkości ładunku od czoła wideł (zazwyczaj 500 mm) i na wysokość do 3300 mm. Jest to maksymalna waga ładunku, jaką wózek może unieść w ściśle określonych, standardowych warunkach.
Udźwig zredukowany (rzeczywisty/resztkowy)
Udźwig zredukowany, zwany również rzeczywistym lub resztkowym, jest to ostateczny i maksymalny ciężar ładunku, jaki wózek widłowy może unieść powyżej ustalonej dla udźwigu nominalnego wysokości, z koniecznością zachowania określonego środka ciężkości. Producent wyznacza go każdorazowo dla pojazdu. W codziennej pracy operator wózka widłowego często spotyka się z sytuacjami, w których udźwig rzeczywisty jest niższy niż podany przez producenta udźwig nominalny. Udźwig resztkowy uwzględnia dodatkowe czynniki, takie jak: rodzaj osprzętu (np. przesuw boczny), rodzaj opon, wysokość podnoszenia i położenie środka ciężkości. Jeśli ładunek jest niestandardowy, ma nieregularny kształt lub jego środek ciężkości znajduje się dalej niż przewidziano, udźwig może być znacznie mniejszy.

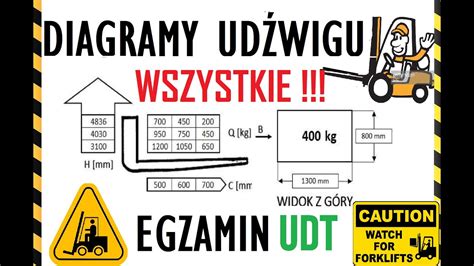

Diagram udźwigu wózka widłowego
Producent jest urzędowo zobowiązany dołączania do karty produktu diagramu udźwigu. Jest to zbiór informacji (podanych w formie wykresu liniowego lub tabeli) określających udźwig wózka widłowego w różnych konfiguracjach. Dzięki niemu obsługujący wie, na jaką efektywną i bezpieczną wysokość może wysunąć widły i maszt oraz jak rozłożyć ładunek, by zachować środek ciężkości przy danej wadze ładunku.

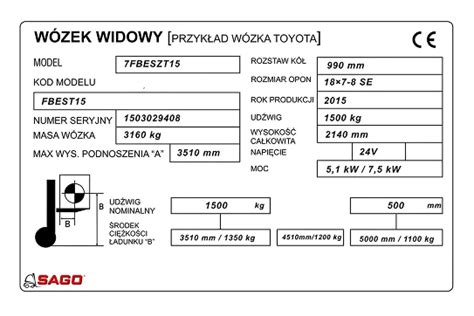

Diagram udźwigu wózka widłowego umieszczony jest zazwyczaj w formie tabeli lub wykresu na naklejce lub metalowej tabliczce znamionowej w pobliżu stanowiska operatora wózka widłowego. Musi on również znajdować się w dokumentacji każdego pojazdu. Co ważne, każdy model urządzenia posiada swój, wyznaczony przez producenta, diagram udźwigu wózka widłowego.
Prawidłowe odczytywanie diagramu ma ogromne znaczenie dla efektywności pracy w magazynie oraz dla zachowania bezpieczeństwa. Analiza takiego diagramu jest konieczna jeszcze przed rozpoczęciem realizacji konkretnych prac.
Jak czytać diagram udźwigu?
Wykresy udźwigu wózków widłowych są graficzną reprezentacją zdolności maszyny do podnoszenia ładunków o określonej masie na różne wysokości i przy różnych odległościach środka ciężkości ładunku od osi masztu.
Pomimo pewnych różnic, tabela udźwigu wózka widłowego najczęściej zawiera trzy kluczowe informacje:
- Wartość udźwigu nominalnego wózka widłowego.
- Odległość środka ciężkości ładunku od czoła wideł.
- Wysokość masztu wózka / wysokość podnoszenia ładunku.
Znając te wartości, operator wie, co jest możliwe i bezpieczne do zrealizowania przy pomocy konkretnego modelu wózka, czyli ile i na jaką wysokość może on unieść przy określonym rozmieszczeniu ładunku na widłach. Dysponując tego typu zestawieniem, mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.
Przykład diagramu udźwigu wózka widłowego (tabela poglądowa):
| Wysokość podnoszenia (mm) | Udźwig (kg) w zależności od odległości środka ciężkości (mm) | |||||
|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | |
| 5000 | 3200 | 2700 | 2200 | 1600 | 1200 | 700 |
| 4000 | 3400 | 2900 | 2400 | 1800 | 1400 | 900 |
| 3000 | 3600 | 3100 | 2600 | 2100 | 1600 | 1100 |
| 2000 | 3800 | 3300 | 2800 | 2300 | 1800 | 1300 |
| 1000 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 |
Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł. Jeśli na przykład ładunek musi być podniesiony na maksymalną wysokość 5 metrów, a środek jego ciężkości wypada w odległości metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kilogramów, co oznacza, że ładunek nie może przekroczyć takiej wagi.
Czynniki wpływające na udźwig wózka widłowego
Moc udźwigu wózka widłowego wiąże się z kilkoma innymi parametrami oraz wynika z pewnych czynników, które operator musi brać pod uwagę:
- Odległość środka ciężkości ładunku od czoła wideł: Jest to jeden z kluczowych parametrów. Im dalej środek ciężkości podnoszonego ładunku znajduje się od wideł, tym mniejszy jest udźwig. Środek ciężkości zazwyczaj (ale nie zawsze) znajduje się w połowie długości składowanego produktu. Normy międzynarodowe mówią, iż wózki widłowe o udźwigu nominalnym do 999 kg muszą mieć środek ciężkości w odległości 400 mm od czoła wideł. Wózki o udźwigu w przedziale od 1 tys. do 4,9 tys. kg mają nominalny środek ciężkości 500 mm, a te o największej mocy (5 tys. kg do 10 tys. kg) mają wyznaczony środek ciężkości na 600 mm.
- Wysokość podnoszenia ładunku: Im wyższa jest wysokość podnoszenia, tym mniejszy będzie udźwig wózka. Wynika to z faktu, że podnoszenie ładunku na większą wysokość powoduje wzrost momentu obrotowego działającego na maszt, co z kolei wpływa na stabilność całego wózka.
- Długość wideł oraz rozstaw osi: Im dłuższe są widły, tym mniejszy będzie udźwig wózka, ponieważ długie widły powodują większy moment obrotowy na maszcie. Z kolei większy rozstaw osi pozwala na lepsze rozłożenie ciężaru ładunku, co przekłada się na większy udźwig.
- Konstrukcja wózka i materiały: Wytrzymałość ramy, masztu i wideł ma kluczowe znaczenie dla udźwigu wózka. Współczesne wózki widłowe są wykonywane z wysokiej jakości stali, która zapewnia odpowiednią wytrzymałość i sztywność konstrukcji.
- Waga własna wózka: Im większy udźwig pojazdu, tym większa również jego waga. Przykładowo, model, który wytrzyma obciążenie 3-4 ton, waży około 5 ton. Największe udźwigi mają wózki widłowe spalinowe, które mogą poradzić sobie z ładunkiem ważącym nawet 10 ton lub więcej.
- Zastosowany osprzęt: Wpływ na udźwig resztkowy wózka ma również zastosowany osprzęt, np. przesuw boczny. Niektóre konstrukcje, jak zintegrowany przesuw boczny, pomagają minimalizować odsuwanie środka ciężkości.
Ciężki wózek widłowy HYUNDAI model 250D-9 (Diesel)
Stateczność wózka widłowego
Stateczność wózków widłowych to inaczej ich zdolność do zachowania równowagi zarówno w trakcie postoju, jazdy, jak i wykonywania operacji unoszenia ładunków. Odpowiada ona za stabilizację wózka podczas realizowania wszystkich zadań z jego użyciem, zwłaszcza manewrów w trakcie przewożenia towaru. Stateczność zależna jest od wagi wózka i ładunku, a także od sposobu jego ułożenia. Pewien wpływ na nią może mieć też stan pojazdu oraz specyfika nawierzchni, po której wózek się porusza.
Przekroczenie jakiegokolwiek z parametrów udźwigu, np. poprzez zignorowanie diagramu, może prowadzić do utraty stateczności wózka widłowego, uszkodzenia układu hydraulicznego, zniszczenia części urządzenia lub wypadku w miejscu pracy. Operator wózka widłowego musi znać zarówno udźwig nominalny wózka widłowego, jak i udźwig resztkowy, aby uniknąć przeciążenia maszyny i zapewnić bezpieczeństwo.
Obliczanie udźwigu i najczęstsze błędy
Aby obliczyć udźwig wózka widłowego, należy wziąć pod uwagę kilka kluczowych parametrów, które bezpośrednio wpływają na jego rzeczywisty udźwig. Przede wszystkim istotna jest wartość udźwigu nominalnego wózka jezdniowego, którą można znaleźć na tabliczce znamionowej. Jest to maksymalna waga ładunku, jaką wózek może unieść przy standardowej odległości środka ciężkości ładunku od czoła wideł (zazwyczaj 500 mm) oraz przy określonej wysokości podnoszenia (najczęściej 3 metry).
Jeśli środek ciężkości ładunku od czoła wideł znajduje się dalej niż standardowe 500 mm, należy skorzystać z diagramu udźwigu wózka, aby określić rzeczywisty udźwig. Dodatkowym czynnikiem jest wysokość podnoszenia - im wyżej należy podnieść ładunek, tym mniejszy będzie udźwig wózka. Przykładowo, jeśli wózek widłowy ma udźwig nominalny wynoszący 2500 kg przy środku ciężkości 500 mm i wysokości podnoszenia 3 m, to podniesienie ładunku o środku ciężkości przesuniętym do 700 mm na wysokość 4 m może spowodować spadek rzeczywistego udźwigu do około 1700-1900 kg.
Najczęstsze błędy operatorów:
- Ignorowanie diagramu udźwigu: Opieranie się wyłącznie na udźwigu nominalnym, który obowiązuje tylko w ściśle określonych warunkach.
- Nieprawidłowa ocena środka ciężkości ładunku: Szczególnie gdy ładunek nie jest równomiernie rozmieszczony lub jego środek ciężkości znajduje się poza połową długości składowanego produktu. Prowadzi to do utraty stateczności wózka widłowego i może zakończyć się przewróceniem maszyny.
- Niewłaściwe rozstawienie lub wysunięcie wideł: Może skutkować przesunięciem środka ciężkości ładunku, co prowadzi do znacznego obniżenia rzeczywistego udźwigu i ryzyka utraty stateczności wózka widłowego.
- Niedoszacowanie masy ładunku: Operatorzy często przyjmują niedoszacowaną masę ładunku, zamiast znać jego maksymalną wagę, co może skutkować przeciążeniem wózka.
Błędy te mogą mieć poważne konsekwencje - od uszkodzeń sprzętu, przez zagrożenie dla zdrowia pracowników, aż po kosztowne przestoje w pracy.
Szkolenie i uprawnienia operatora
Wózki widłowe mają zazwyczaj dość czytelne diagramy, jednakże niezbędne jest posiadanie przez operatora stosownych uprawnień, które otrzymuje się po pozytywnym przejściu szkolenia. Umiejętność dokonania wszystkich obliczeń i interpretacji diagramu jest wymagana podczas państwowego egzaminu. Operator wózka widłowego powinien mieć zawsze dostęp do aktualnej tabeli udźwigu oraz przechodzić regularne szkolenia z zakresu prawidłowego odczytywania danych z diagramu udźwigu.
Znajomość diagramu udźwigu wózka widłowego oraz wszelkich zawartych w nim parametrów to jedne z najważniejszych informacji na temat każdego takiego urządzenia. Dzięki nim możliwa staje się prawidłowa i w pełni bezpieczna obsługa danego sprzętu. Udźwig nominalny wózka widłowego to jeden z najważniejszych parametrów, jakie trzeba znać podczas pracy wózkiem widłowym.
