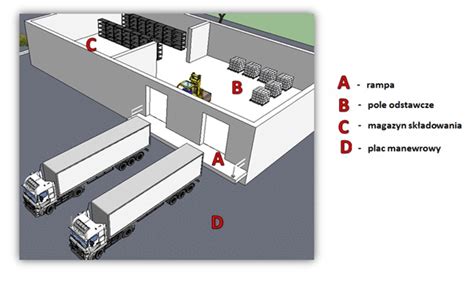

W niniejszym artykule przyjrzymy się, jak polskie normy i regulacje wpływają na projektowanie korytarzy roboczych w magazynach, zestawiając je z amerykańskimi standardami OSHA. Omówimy kluczowe wymagania bezpieczeństwa i optymalizacji przestrzeni dla efektywnej pracy wózków widłowych oraz nowoczesne rozwiązania technologiczne wpisujące się w te standardy.
Polskie regulacje dotyczące przestrzeni magazynowych
Polskie przepisy, w tym norma PN-M-78010:1968 oraz Rozporządzenie Ministra Pracy z 1997 roku, precyzyjnie definiują minimalne wymagania dotyczące szerokości korytarzy roboczych (aisle width). Uwzględniają one zarówno aspekty bezpieczeństwa, jak i efektywnego zagospodarowania przestrzeni magazynowej.
Kluczowe aspekty norm polskich
Regulacje te obejmują nie tylko szerokość przejazdów, ale także przestrzeń wymaganą do obsługi załadunku oraz minimalne odstępy, które zwykle wynoszą około 305 mm, aby zapewnić bezpieczne warunki operacyjne. Norma PN-M-78010:1968 stanowi złożony zbiór wytycznych, który precyzyjnie określa parametry przestrzeni magazynowej. Dokument ten definiuje zasady kalkulacji minimalnej szerokości korytarzy roboczych, biorąc pod uwagę wymiary pojazdów takich jak Reach Truck czy wózki systemowe VNA (Very Narrow Aisle). W praktyce, normy te są kluczowe przy projektowaniu układu magazynu. Dokładne ustalenie wymiarów korytarzy wpływa na wzrost efektywności operacyjnej oraz optymalizację przepływu towarów.
Implementacja zaleceń normy PN-M-78010:1968 umożliwia odpowiedni dobór wózków, m.in. Reach Trucks oraz VNA, które dzięki zaawansowanej konstrukcji i systemom nawigacji idealnie odpowiadają wymogom standardów.
Amerykańskie standardy OSHA w kontekście wózków widłowych
System OSHA (Occupational Safety and Health Administration) kładzie szczególny nacisk na szerokość korytarzy roboczych jako kluczowy czynnik gwarantujący bezpieczeństwo podczas pracy wózków widłowych. Przepisy te określają, że każdy typ sprzętu, od wózków Reach Truck po urządzenia VNA, powinien funkcjonować w przestrzeni umożliwiającej sprawne, bezkolizyjne manewry. Integralnym elementem norm OSHA jest także szkolenie operatorów oraz bieżąca kontrola warunków pracy.
Porównanie metodologii wymiarowania
Analiza porównawcza norm polskich i międzynarodowych wskazuje, że mimo podobieństw wynikających z uniwersalnych zasad bezpieczeństwa, różnice w metodologii wymiarowania korytarzy mają wpływ na dobór optymalnych rozwiązań technologicznych oraz konkretnych modeli wózków. Oprócz odpowiedniej szerokości korytarzy, regulacje OSHA obejmują wskazania dotyczące zapewnienia właściwej przestrzeni roboczej do obsługi ładunków. W kontekście polskiego prawa, którym precyzyjnie normuje się parametry przestrzenne magazynów, normy OSHA charakteryzują się większą elastycznością i uniwersalnością. Umożliwia to dostosowanie rozwiązań do szerokiego spektrum konstrukcji wózków oraz różnorodnych warunków operacyjnych.
Wózki widłowe - definicja, zastosowanie i przepisy drogowe
Wózki widłowe są urządzeniami wykorzystywanymi na placach przeładunkowych, w halach magazynowych i produkcyjnych. Są to niewielkie pojazdy, które z założenia nie powinny znaleźć się na drodze publicznej. Zgodnie z definicją zawartą w ustawie z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym, wózek widłowy może być nazywany pojazdem, spełniając dwa z najważniejszych zapisów. Nie jest jednak zgodny z przepisem art. 66 ust. 1 Prawa o ruchu drogowym, który wskazuje na konieczność zastosowania rozwiązań pozwalających na zachowanie bezpieczeństwa innych uczestników ruchu i samego kierowcy. Brak zgodności z przepisami z art. 66 ust. 1 Prawa o ruchu drogowym sprawia, że wózek widłowy nie może uzyskać dowodu i tablicy rejestracyjnej.
Wózki widłowe są przeznaczone do transportu wewnątrzzakładowego, zarówno na halach, jak i na otwartych przestrzeniach, np. na placach przeładunkowych. Nie podlegają one badaniom technicznym w stacjach diagnostycznych, a do ich kierowania konieczne jest zdobycie konkretnych uprawnień.
Wyjazd wózkiem widłowym na drogę publiczną
Wózki widłowe muszą przechodzić okresowe przeglądy, ale nie wykonuje się ich w tradycyjnych stacjach diagnostycznych; kontrolę przeprowadza pracownik urzędu dozoru technicznego. Zdarza się, że obiekty należące do jednego przedsiębiorstwa znajdują się po dwóch różnych stronach drogi publicznej. Wówczas występuje konieczność pokonania tej trasy. Jest to możliwe, ale wymaga dopełnienia wielu obowiązków. Przede wszystkim pojazd musi mieć zdjęte widły, które sprawiają, że nie zapewnia on odpowiedniego bezpieczeństwa podczas jazdy po drogach publicznych. Jeśli zostaną wprowadzone wszystkie modyfikacje, możliwe jest wyjechanie wózkiem widłowym na drogę publiczną. Na tak zmodyfikowany wózek widłowy muszą zostać wyrobione również tablice oraz dowód rejestracyjny.
Z tego powodu zwykle okazuje się, że znacznie bardziej opłacalnym rozwiązaniem jest zainwestowanie w dwa osobne wózki widłowe po obu stronach drogi lub przearanżowanie pracy firmy, by nie było konieczności wymiany towarów na paletach. Dowód rejestracyjny i tablica to nie wszystko. Wózek dopuszczony do jazdy po drogach publicznych musi mieć też wykupione ubezpieczenie OC, dokument potwierdzający dopuszczenie go do ruchu przez Urząd Dozoru Technicznego, a także potwierdzenie uprawnień kierowcy.
Jazda wózkiem widłowym po ulicy jest możliwa, ale nie zawsze się opłaca. Jest to bowiem pojazd stworzony z myślą o transporcie wewnątrzzakładowym. Zmodyfikowanie takiego urządzenia bywa kosztowne i wymaga ponownego wykonania badań, które potwierdzą bezpieczeństwo korzystania z przekształconego pojazdu. Gdy jest taka możliwość, lepiej więc zrezygnować z poruszania się wózkiem widłowym po drogach publicznych. Przewóz takich urządzeń lepiej zorganizować z użyciem lawet i specjalnych platform. Wózki widłowe do wynajęcia docierające do klientów prosto od producenta czy wypożyczalni przewozi się zwykle na lawetach lub ciężarówkach z platformami, w zależności od masy i wielkości urządzenia. Robi się tak nawet w sytuacji, gdy odległość pomiędzy punktem A i B wynosi zaledwie kilka kilometrów.
ELOKON Logistics - ELOback2 - System antykolizyjny bezpiecznego cofania dla wózków widłowych
BHP i oznakowanie miejsca pracy a wózki widłowe
Wózki widłowe należą do podstawowych środków transportu wykorzystywanych w magazynach, halach produkcyjnych, centrach logistycznych itp. Ich zastosowanie usprawnia pracę i zwiększa jej wydajność, ale jednocześnie wiąże się z występowaniem zagrożeń. Wózki widłowe znacznie ułatwiają pracę, jednak ich eksploatacja stwarza zagrożenia. Do najczęstszych należą: potrącenia pracowników poruszających się pieszo, kolizje wózków z innymi pojazdami lub elementami infrastruktury, a w konsekwencji uszkodzenia maszyn, regałów, ścian itp., ryzyko przewrócenia się transportowanego ładunku.
Wypadki zdarzają się z różnych przyczyn, mogą wynikać np. z ograniczonej widoczności operatora, nieprzestrzegania zasad BHP i zasad ruchu wewnątrzzakładowego czy po prostu - nieuwagi lub pośpiechu. Bezpieczna praca z wózkami widłowymi wymaga odpowiednich kwalifikacji operatorów, ale też właściwej organizacji przestrzeni i czytelnych zasad poruszania się po terenie zakładu.
Obowiązki pracodawcy w zakresie dróg i oznakowania
Rozporządzenie w sprawie ogólnych przepisów BHP nakłada na pracodawcę obowiązek zapewnienia na terenie zakładu pracy dróg komunikacyjnych i transportowych, dróg dla pieszych (przejść), a także dojazdów pożarowych.
Stan nawierzchni i różnice poziomów
Drogi, place manewrowe, postojowe i składowe oraz dojazdy pożarowe powinny posiadać urządzenia lub inne rozwiązania techniczne zapewniające odprowadzanie wód opadowych. Ich nawierzchnia powinna być równa i twarda lub utwardzona oraz posiadać odpowiednią nośność. Przekłada się to na stabilność wózka podczas jazdy, manewrowania i transportu ładunków, szczególnie o dużej masie. Na drogach transportowych i w magazynach nie powinny występować progi ani stopnie.
Zabezpieczenie i oznakowanie miejsc niebezpiecznych
Miejsca w zakładzie pracy, w których występują zagrożenia dla pracowników, powinny być oznakowane widocznymi barwami lub znakami bezpieczeństwa. Jeśli oznakowanie jest niewystarczające dla zapewnienia bezpieczeństwa - miejsca te powinny być wyłączone z użytkowania, np. taśmami ostrzegawczymi. Na drogach - gdzie możliwe jest niespodziewane wtargnięcie pieszych (np. na skrzyżowaniach dróg) - powinna być zapewniona dobra widoczność.
Znaki drogowe i zasady ruchu na drogach wewnątrzzakładowych
Pracodawca ma obowiązek zapewnić opracowanie zasad ruchu na drogach wewnątrzzakładowych - zasady te muszą być zgodne z przepisami prawa o ruchu drogowym. W szczególności konieczne jest określenie maksymalnych prędkości środków transportu, np. wykorzystywanych w zakładzie wózków widłowych, w zależności od szerokości dróg, natężenia ruchu czy widoczności.
Prawidłowe oznakowanie miejsca pracy pozwala minimalizować ryzyko wypadków. Znaki w jasny i czytelny sposób przekazują informacje dotyczące zagrożeń czy obowiązujących zakazów. Znaki bezpieczeństwa stosowane w zakładach pracy, m.in. znaki ostrzegawcze, zakazu, nakazu, informacyjne, ewakuacyjne i przeciwpożarowe, mają kluczowe znaczenie dla bezpieczeństwa.
Znaki ostrzegawcze i zakazu
Główną funkcją znaków o charakterze ostrzegawczym jest zwrócenie uwagi na potencjalne zagrożenia występujące w danym obszarze oraz zwiększenie czujności pracowników i innych osób poruszających się po terenie zakładu pracy. Znaki ostrzegawcze BHP mają trójkątny kształt. Na żółtym tle z czarną obwódką znajduje się czarny piktogram symbolizujący konkretne niebezpieczeństwo. Znaki zgodne z normą ISO 7010 są bardzo intuicyjne, niekiedy jednak stosuje się znaki z opisem.
Znaki zakazu w jednoznaczny sposób wskazują czynności, które ze względów bezpieczeństwa są zabronione. W zakładach pracy, gdzie wykorzystuje się wózki widłowe, mogą to być np. zakazy wjazdu, zakazy palenia, zakazy wstępu osób nieupoważnionych. Znaki zakazu BHP mają okrągły kształt. Na białym tle z czerwoną obwódką znajduje się czarny piktogram - reprezentujący określony zakaz.
Standardowe znaki BHP wykonuje się na płycie PCV lub folii samoprzylepnej. Alternatywą dla nich są znaki podłogowe BHP - odpowiednio duże, dobrze widoczne, z mocnym klejem umożliwiającym aplikację bezpośrednio do nawierzchni podłogi, ale również przyklejanie ich na ścianach, maszynach i innych płaskich powierzchniach.
Oznakowanie poziome
Ważnym elementem wpływającym na bezpieczeństwo w miejscach, w których wykorzystuje się wózki widłowe, jest oznakowanie poziome. Stosowane jest ono m.in. do wyznaczania ciągów komunikacyjnych, stref postojowych, przejść dla pieszych, stref niebezpiecznych oraz miejsc składowania. Zastosowanie oznakowania poziomego poprawia czytelność organizacji ruchu wewnętrznego i ułatwia pracownikom orientację w przestrzeni roboczej.
Przepisy dotyczące oznakowania stref pracy wózków widłowych
Zgodnie z przepisami BHP miejsca, w których występują zagrożenia dla pracowników, powinny być oznakowane znakami bezpieczeństwa. Do ostrzegania o występujących zagrożeniach (np. wózkach widłowych, które mogą poruszać się po ciągach komunikacyjnych) służą znaki ostrzegawcze BHP.
Na drogach wewnątrzzakładowych konieczne jest opracowanie zasad ruchu zgodnie z przepisami prawa o ruchu drogowym. Rozporządzenie w sprawie ogólnych przepisów BHP wskazuje, że znaki drogowe, stosowane na drogach wewnątrzzakładowych, muszą być zgodne z obowiązującymi przepisami drogowymi. Znaki BHP podłogowe mogą być dobrą alternatywą dla tradycyjnych znaków na płycie PCV lub folii samoprzylepnej. Kluczowy jest dobór odpowiedniej klasy ścieralności znaku - w zależności od natężenia i specyfiki ruchu (ruch pieszy, ruch ręcznych wózków, paletowych, sporadyczny ruch wózków widłowych, regularny ruch wózków widłowych).
Operator wózka widłowego - wymagania i kwalifikacje
Wózki widłowe to urządzenia, które są na szeroką skalę wykorzystywane w magazynach, sklepach wielkopowierzchniowych czy tartakach. Podczas ich użytkowania należy stosować zasady BHP - wózki widłowe wymagają prawidłowej obsługi, aby nie doszło do powstania zagrożeń dla zdrowia i życia pracowników. Najważniejsze zasady BHP dotyczące obsługi widlaków zawarto w rozporządzeniu Ministra Rozwoju i Finansów z dnia 15 grudnia 2017 r.
Uprawnienia i szkolenia operatorów
Wymagania dotyczące operatorów wózków widłowych są ściśle określone. Poza posiadaniem odpowiedniego zaświadczenia kwalifikacyjnego, wydawanego na podstawie rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r., konieczne jest ukoczenie 18 lat oraz wykazywanie się dobrym stanem zdrowia. Wózki widłowe jezdniowe, których nie wyposażono w mechaniczny napęd podnoszenia, mogą być kierowane również przez osoby posiadające prawo jazdy, na przykład kategorii B.
Przed dopuszczeniem do pracy operator zapoznaje się z zasadami zawartymi w instrukcji wózka w zakresie czynności powierzonych przez organizatora pracy oraz z ryzykiem zawodowym. Najważniejsze kwestie dotyczące bezpieczeństwa i higieny pracy zawiera instrukcja BHP przy obsłudze wózka widłowego.
Pracodawca wymaga także zaświadczeń lekarskich potwierdzających dobry stan zdrowia i brak przeciwwskazań medycznych do prowadzenia wózka widłowego. Operator musi uzyskać zgodę pracodawcy na przemieszczanie się pojazdami po terenie zakładu.
Obowiązki operatora
Operator wózka widłowego, pomimo iż zobowiązany jest dbać o jego stan techniczny i dokonywać codziennych oględzin, nie może samodzielnie wykonywać napraw sprzętu. Przed rozpoczęciem realizacji zadań operator zapoznaje się z różnymi dokumentami, w tym instrukcją eksploatacji.
Jeżeli kierujący maszyną stwierdzi jakiekolwiek nieprawidłowości czy usterki, odpowiednie adnotacje musi umieścić w dokumentach eksploatacyjnych widlaka. Stosując przepisy BHP, wózki widłowe powinny być również poddawane regularnym czynnościom kontrolnym.
Bezpieczna eksploatacja wózków widłowych
Wózki widłowe są używane w wielu firmach o dużej powierzchni, ale także przedsiębiorstwach zajmujących się załadunkiem i rozładunkiem. Są funkcjonalne, praktyczne, a do tego odgrywają bardzo istotną rolę w realizacji prac w magazynie lub fabryce. Korzystanie z nich wymaga przestrzegania przepisów BHP.
Kontrola stanu technicznego i bieżące przeglądy
Jednym z obowiązków pracodawcy jest regularna kontrola bezpieczeństwa i higieny pracy, wliczając do tego także sprawdzenie stanu technicznego maszyn i urządzeń, w tym wózków widłowych. Bezpieczne i właściwe używanie dostępnych w firmie pojazdów wymaga bardzo dobrej znajomości zasad pracy oraz odpowiedniego planowania logistycznego.
Wózek widłowy dopuszczony do użytkowania w hali czy w magazynie musi być całkowicie sprawny. Oznacza to konieczność poddawania urządzeń regularnym przeglądom technicznym oraz wymaganej konserwacji, która odpowiada dokumentacji techniczno-ruchowej. Jeżeli pracownik przystępuje do rozpoczęcia pracy z wózkiem widłowym, operator jest zobligowany do sprawdzenia stanu technicznego pojazdu. W wózku technicznym trzeba sprawdzać przede wszystkim:
- układ kierowniczy,
- układ hamulcowy,
- działanie mechanizmu podnoszenia i innego osprzętu,
- działanie przyrządów pomiarowych i kontrolnych,
- działanie przyrządów sygnalizacji i oświetlenia.
Jeżeli pojawiają się jakiekolwiek uwagi w stosunku do wózków widłowych, trzeba przede wszystkim odnotować stosowną informację w książeczce eksploatacyjnej, a wszystkie występujące usterki muszą być zgłoszone przełożonemu. Zakazane jest używanie wózka widłowego, który jest niesprawny, uszkodzony albo zawiera jakiekolwiek defekty.
Środki ochrony indywidualnej (ŚOI)
Pracując z wózkami widłowymi, bardzo przydatne są odpowiednie środki ochrony indywidualnej. W skład podstawowego wyposażenia operatora wózka widłowego wchodzą:
- Pełne buty robocze z podeszwą antypoślizgową i podnoskiem chroniącym palce.
- Kask ochronny zabezpieczający głowę.
- Okulary ochronne chroniące wzrok.
- Rękawice ochronne zabezpieczające dłonie przed urazami, skaleczeniami, poparzeniami, odmrożeniami, porażeniem prądem, a także działaniem środków chemicznych.
Przydają się również inne elementy odzieży roboczej, takie jak rękawice robocze zabezpieczające przed zabrudzeniami i otarciami, obuwie antystatyczne, odzież chroniąca przed czynnikami chemicznymi, biologicznymi, mechanicznymi, wysoką i niską temperaturą, a także przed prądem elektrycznym, czynnikami atmosferycznymi oraz stanowiące zabezpieczenie dla pracy zagrożonej wybuchem.
Ważnym elementem jest również znajomość zasad korzystania z tych środków, ich funkcji i zapewnianej ochrony.
Zasady bezpiecznego manewrowania i transportu ładunków
Operator wózka widłowego, podczas jego obsługi, musi pamiętać o zachowaniu odpowiednich norm bezpieczeństwa. Konieczne jest dostosowanie prędkości do warunków pracy. Należy unikać gwałtownego hamowania, ruszania i skręcania, by nie potrącić pracowników poruszających się po hali. W trakcie przejazdów bez ładunku widły powinny być opuszczone jak najniżej, a maszyna przechylona do tyłu. Przed cofaniem operator ma obowiązek upewnić się, że za pojazdem nie ma ludzi lub przeszkód.
Wózki widłowe są zdolne do poruszania się do tyłu. Jazda na wstecznym biegu jest dopuszczalna jedynie w sytuacji, gdy ładunek zasłania widok z przodu lub konieczne jest zjechanie załadowanym pojazdem z pochyłości. Cofanie jest możliwe również podczas manewrowania w trudno dostępnych przestrzeniach. Taka jazda wymaga jednak zachowania szczególnej ostrożności.
Zjeżdżając pochyłości, należy unikać skręcania, co mogłoby doprowadzić do utraty równowagi pojazdu i jego przewrócenia. Operator musi upewnić się, że dany towar nie jest zbyt ciężki dla danego pojazdu. Następnie powinien wsunąć widły w konstrukcję palety i powoli ją podnieść. Proces ten powinien przebiegać powoli, by nie zahaczyć o konstrukcję regału.
Wózki widłowe z napędem spalinowym co do zasady nie mogą być użytkowane w zamkniętych pomieszczeniach. Wyjątkiem są wózki napędzane gazem - o ile jest zapewniony odpowiednio wydajny system wentylacji. Wózki widłowe spalinowe wymagają przestrzegania dodatkowych przepisów, np. przed uruchomieniem silnika konieczne jest upewnienie się, że dźwignia do zmiany biegów znajduje się w położeniu neutralnym.
Strefy bezpieczeństwa
Jeśli w danym obiekcie są obecne osoby postronne, konieczne jest odpowiednie zabezpieczenie przestrzeni, w której odbywają się prace z użyciem wózka widłowego. Takie miejsca powinny być oznakowane widocznymi taśmami i znakami lub całkowicie grodzone, uniemożliwiając wstęp osobom niepowołanym.
Koszty i korzyści związane z uprawnieniami operatorów
Wiele przedsiębiorstw decyduje się na usprawnienie transportu wewnętrznego poprzez wykorzystanie wózków widłowych. Zawód operatora wózka widłowego jest popularny i często wybierany. Wiąże się to z krótkim czasem szkolenia oraz stosunkowo wysokimi zarobkami. Koszt kursu na wózki widłowe, w zależności od stopnia zaawansowania (kategorii uprawnień), może wynosić od 300 do około 1000 zł. Koszt uprawnień na wózki widłowe czołowe (najpopularniejsze wózki elektryczne i spalinowe), łącznie z opłatą za badania lekarskie i opłatą egzaminacyjną, powinien zamknąć się w kwocie rzędu 500-600 zł.
Opłacenie kursu na wózki widłowe można traktować jako inwestycję w pracowników firmy przez podnoszenie ich kwalifikacji. Alternatywą do zatrudniania operatorów wózków widłowych jest przeszkolenie na to stanowisko już pracującej w przedsiębiorstwie osoby. Pensja przekwalifikowanego pracownika magazynu powinna wzrosnąć równomiernie do wzrostu jego obowiązków, podczas gdy przedsiębiorca nie ma konieczności tworzenia i opłacania nowego dodatkowego etatu. Rozwiązanie to jest idealne w przypadku firm, które na co dzień nie potrzebują pracownika odpowiedzialnego tylko za obsługę wózka widłowego.
Podsumowanie i konsekwencje nieprzestrzegania przepisów
Przepisy BHP dotyczące obsługi wózków widłowych mają na celu zapewnienie odpowiedniego poziomu bezpieczeństwa podczas realizowanych prac. Nieprzestrzeganie tych wytycznych niesie za sobą ryzyko poważnych wypadków. Zderzenie z innym pojazdem czy pracownikiem może okazać się tragiczne w skutkach, biorąc pod uwagę masę wózków i przewożonych ładunków.
Wykrycie nieprawidłowości w obsłudze wózków widłowych może narazić przedsiębiorcę również na wysokie kary finansowe. Pracodawca powinien kontrolować, jak przebiega praca z wykorzystaniem tych pojazdów i czy operatorzy posiadają odpowiednie uprawnienia.
