Wózki widłowe są nieodzownymi maszynami w logistyce i magazynowaniu, wykorzystywanymi przede wszystkim do transportu wewnętrznego oraz układania towarów znajdujących się na paletach. Ich efektywność i bezpieczeństwo zależą w dużej mierze od właściwie dobranych wideł, które odpowiadają za bezpośredni kontakt z ładunkiem. Wybór odpowiednich wideł wymaga znajomości ich klas, wymiarów oraz przeznaczenia.
Rola i ogólne parametry wideł
Widły są najważniejszym elementem, który kojarzy się z wózkiem widłowym. Bez wideł wózek nie byłby tak wszechstronnym urządzeniem w procesie rozładunku, załadunku, magazynowania i logistyki. Wymiary wideł wózka widłowego są określane na podstawie trzech kluczowych parametrów: długości, szerokości i grubości ramion roboczych. Muszą być zgodne z konstrukcją masztu i tablicą udźwigów. Zbyt długie ramiona mogą doprowadzić do przeciążenia wózka lub ograniczenia jego manewrowości, natomiast zbyt krótkie nie pozwolą na pewne załadowanie palety.
Wymiary wideł do wózka widłowego wpływają na bezpieczeństwo oraz efektywność pracy. Grubość wideł decyduje o ich nośności - modele 40 mm sprawdzają się przy udźwigu do 2000 kg, natomiast grubsze, 50-70 mm, stosowane są przy cięższych ładunkach, gwarantując odporność na odkształcenia. Równie ważna jest szerokość wideł, która standardowo wynosi około 100 mm.
Dobre dopasowanie wideł wózka widłowego to nie tylko kwestia efektywności, ale przede wszystkim bezpieczeństwa pracy. Zbyt zużyte lub źle dobrane widły mogą doprowadzić do zsunięcia się palety, uszkodzenia ładunku albo - co gorsza - wypadku z udziałem operatora.
Typy mocowań wideł do wózków widłowych
Widły są chwytane od spodu i mocowane na wiele sposobów do karetki (płyty czołowej) wózka widłowego. Istnieje kilka popularnych typów mocowań wideł:
- Widły z mocowaniem ISO (nasuwane od boku na płytę czołową)
- Widły przykręcane BOLT-ON (z otworami)
- Widły zawieszane na tulei PIN TYPE
- Widły na karetkę prostokątną DIN
- Widły z mocowaniami specjalnymi (np. mocowane na rolkach, bez mocowań BLANK, TWS)
Widły z mocowaniem ISO
Najczęściej stosowanymi widłami są te nasuwane od boku na płytę czołową (karetkę) wózka widłowego. Posiadają mocowania sklasyfikowane według normy ISO. W tej grupie wideł występuje pięć klas, co w praktyce oznacza pięć różnych odległości pomiędzy górnym a dolnym uchwytem widły, stanowiąc tym samym wysokość karetki. Dodatkowo w każdej klasie karetki możemy wyróżnić typ A i B, różniący się między sobą wysokością dolnego mocowania od dolnej krawędzi widły.
Dobór wideł z mocowaniem ISO
Aby prawidłowo określić klasę karetki, należy zmierzyć wysokość płyty czołowej lub wysokość, jaka dzieli górny i dolny uchwyt widły. Następnie, aby określić typ widły, należy zmierzyć wysokość dolnego mocowania od podłoża. Istnieje też sposób, w którym wystarczy podać jedynie wysokość górnego mocowania widły do podłoża. Taki pomiar jednak wymaga precyzji, gdyż niedokładny pomiar może doprowadzić do pomyłki między klasami (np. 1B i 2A lub 2B i 3A), gdzie różnice w całkowitej wysokości są niewielkie.
Podział na klasy wideł do wózka widłowego wynika z norm technicznych dotyczących wysokości zawieszenia wideł na karetce. Klasa III występuje w wózkach o udźwigu około 2000-2500 kg, a klasa 3A ma wysokość zaczepu 610 mm. Widły do wózków widłowych klasy 4 to sprzęt ciężkiego kalibru, wykorzystywany w zastosowaniach specjalistycznych, takich jak transport bloków betonowych, kontenerów czy elementów stalowych. Ich długość może sięgać 2000 mm, a pojedyncza sztuka ważyć nawet powyżej 50 kg.
Widły z mocowaniem BOLT ON
Kolejną popularną grupą wideł do wózków widłowych są widły przykręcane BOLT-ON. Widły te posiadają w części pionowej (tzw. plecach) otwory, przez które przykręca się widły do karetki w wózku. Ilość otworów, ich średnica, jak i umiejscowienie różnią się w zależności od producenta osprzętu dodatkowego oraz jego typu (np. pozycjoner). Widły z otworami często można spotkać nie tylko w wózkach widłowych, ale również przy maszynach budowlanych, takich jak ładowarki, koparki czy koparko-ładowarki.
Widły z mocowaniem PIN TYPE
Dość powszechnie występującymi widłami w wózkach widłowych są widły z mocowaniem na sworzniu (tulei), zwane również PIN TYPE. Tego typu mocowanie nie jest sklasyfikowane według żadnej z norm. Takie widły są wykonywane indywidualnie, w zależności od typu maszyny, w której mają pracować, a konstrukcja uchwytu zależy od zakładanej nośności oraz konstrukcji osprzętu, z którym współpracują. Ta grupa wideł, podobnie jak widły z otworami, jest również często spotykana w maszynach budowlanych, a także w maszynach rolniczych.
Widły z mocowaniem DIN
Warto też wymienić widły do wózków widłowych z mocowaniem typu DIN, czyli nasuwane na karetkę prostokątną, tak samo jak widły ISO. Jednak różnią się tym, że płyta czołowa, na której są zawieszane, ma przekrój prostokątny.
Kluczowe parametry wideł
Wybierając odpowiedni model wideł, należy zwracać uwagę na kilka parametrów, które determinują ich funkcjonalność i bezpieczeństwo.
Udźwig wideł
Udźwig to bardzo ważny parametr, determinujący, jak duży ciężar mogą podnieść widły do wózka widłowego. Jego wartość powinna być dopasowana do możliwości pojazdu. Suma udźwigu obu wideł powinna być więc równa możliwościom wózka w tym zakresie. Udźwig wózka nie może być większy niż suma nośności wideł. Przeciętnie jedna sztuka wideł o długości 1200 mm i klasie 2A waży około 18-22 kg. W przypadku dłuższych wideł i wyższych klas waga może przekroczyć 30 kg.
Długość wideł
Kolejnym z najważniejszych parametrów wideł jest ich długość. Należy ją dostosować do rodzaju wykonywanych prac. Najczęściej stosuje się widły dopasowane do standardowych europalet, ale w zależności od specyfiki miejsca pracy mogą być potrzebne modele o innych długościach. Długość wideł wózka widłowego wpływa na sprawność i bezproblemowy przebieg całego procesu załadunku. Zbyt krótka długość ogranicza stabilność ładunku, a zbyt duża obniża manewrowość i zwiększa promień skrętu.
Jeśli okazjonalnie wykonywane są prace, przy których potrzebne są długie widły, warto zastosować specjalne nakładki (tzw. przedłużki). Widły wózka widłowego nie powinny być krótsze niż 60% długości przedłużki - to gwarancja stabilności i bezpiecznej pracy. Przedłużki to osprzęt, który pozwala łatwo zwiększyć długość wideł, umożliwiając bezpieczny transport długich elementów w ramach dopuszczalnego udźwigu wózka.
Rozstaw wideł
Bardzo ważnym parametrem wideł do wózka widłowego jest ich rozstaw. Odpowiednia odległość pomiędzy widłami umożliwia wsuwanie ich w otwory palet o określonej budowie i ich bezpieczne przenoszenie czy podnoszenie. Standardowy rozstaw (52-55 cm) jest dostosowany do obsługi tzw. europalet. W przypadku wykonywania różnych zadań, najlepiej wybrać widły o regulowanym rozstawie.
Specjalistyczne widły i ich konstrukcje
Widły do wózka widłowego występują w wielu wariantach, które różnią się konstrukcją i przeznaczeniem. Oprócz modeli uniwersalnych te urządzenia transportowe można wyposażyć w rozwiązania specjalistyczne, umożliwiające transport nietypowych ładunków.
- Widły standardowe: Najbardziej uniwersalne rozwiązanie, stosowane w codziennej pracy magazynowej. Typowa szerokość wideł wózka widłowego oraz pozostałe wymiary pozwalają na transport europalet, skrzyń czy ładunków o regularnych wymiarach.

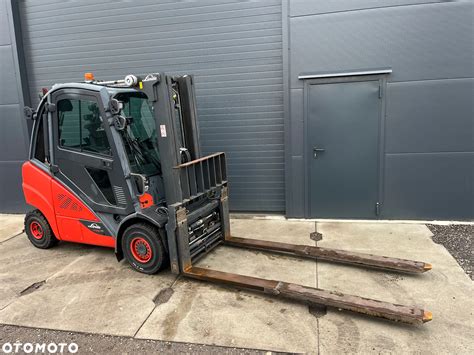

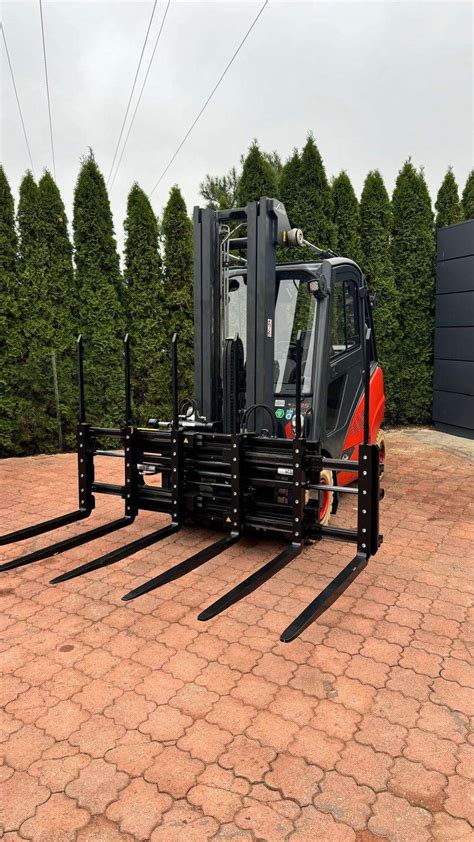

- Widły teleskopowe: Posiadają regulowaną długość, co pozwala dopasować je do transportu zarówno standardowych palet, jak i nietypowych, długich ładunków. Znajdują zastosowanie m.in. przy obsłudze rur, profili stalowych czy elementów konstrukcyjnych. Dzięki nim operator może podnosić jedną lub dwie palety jednocześnie, co znacząco zwiększa wydajność.
- Widły powlekane: Przeznaczone przede wszystkim do transportu towarów wrażliwych na uszkodzenia mechaniczne (np. ceramika, szkło).
- Chwytak do beczek: Specjalistyczne widły, które pozwalają na stabilne i bezpieczne przenoszenie zaokrąglonych ładunków w pionie lub poziomie. Wyposażony jest w zabezpieczenia, które chronią towar przed zsunięciem czy przewróceniem w trakcie transportu.
- Widły o powierzchni antystatycznej: Nieelektryzujące się, lub antypoślizgowe, stabilizujące ładunek o nietypowych kształtach.
- Widły składane i odwrócone.
Oznaczenia i certyfikaty
Aby prawidłowo dobrać widły do wózka widłowego, należy wiedzieć, co oznaczają umieszczone na nich liczby. Obecnie stosuje się dwie uniwersalne metody oznaczeń. Fachowo widły to „widły paletowe” lub „widły robocze”, a ich oznaczenie handlowe zawiera klasę montażu (np. 2A, 3A), długość w mm oraz ewentualnie markę producenta. Bardzo ważnym zagadnieniem jest certyfikat świadczący o właściwych parametrach osiągniętych podczas produkcji danej pary wideł.

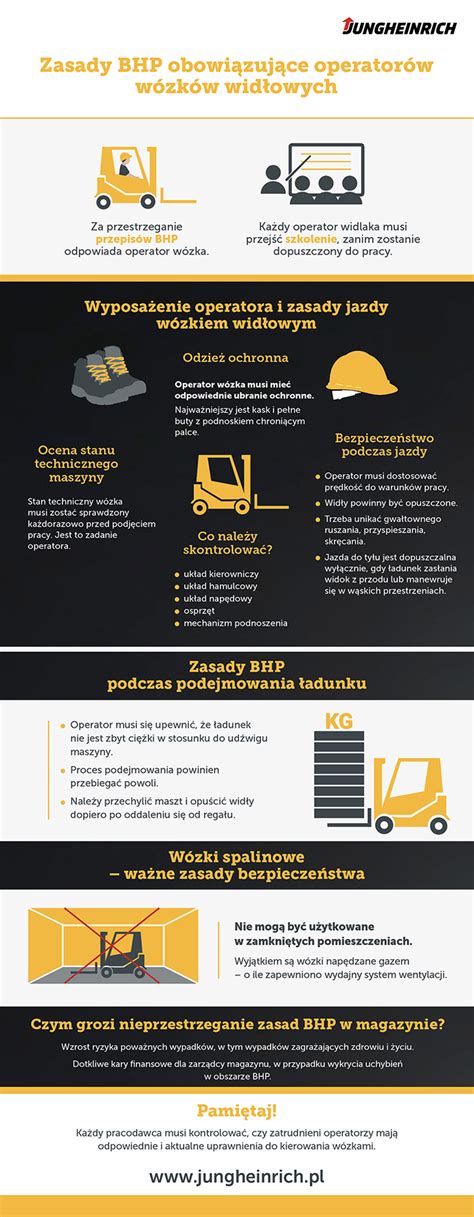

Kontrola i konserwacja wideł
Widły do wózka widłowego należy wymieniać zawsze wtedy, gdy są nadmiernie zużyte. W przeciwnym razie sprzęt może nie przejść pozytywnie kontroli UDT. Najłatwiej sprawdzić to za pomocą zwykłej suwmiarki, mierząc grubość wideł. Jeśli jest mniejsza o ponad 10% lub 5 mm od wartości początkowej, czas na wymianę. Przeglądy techniczne powinny odbywać się zgodnie z normami UDT oraz zaleceniami producenta - zazwyczaj co 12 miesięcy.
Egzamin UDT - wózki widłowe - Opony.
Niezależnie od tego, czy na wyposażeniu są wózki widłowe elektryczne, spalinowe LPG, czy spalinowe DIESEL, warto sprawdzać grubość wideł, kontrolować ich wygięcie oraz wykrywać pęknięcia i deformacje. Dobre praktyki zakładają nie tylko regularną kontrolę stanu technicznego, ale też cykliczne szkolenia operatorów w zakresie montażu i użytkowania osprzętu.
Wymiary wózków widłowych a projektowanie magazynu
Wózki widłowe zdobyły swoją reputację bardzo szybko, fundamentem ich użyteczności od początku były kompaktowe wymiary, które umożliwiały pracę w warunkach niedostępnych dla większych maszyn. Obecnie wózki widłowe są stosowane niemal wszędzie. Jednak projektując magazyn albo planując zakup wózka widłowego, należy zapoznać się z jego wymiarami i stworzyć odpowiednie warunki do pracy. Wózek będzie bezużyteczny w magazynie, po którym nie może jeździć.
Z tego powodu powstała norma EN 15635, która reguluje zasady projektowania magazynu w zależności od rozmiarów wózka. Bierze ona pod uwagę rozmiary wózka widłowego i pomaga stworzyć dla niego budynek tworzony na miarę. Waga wózka ma znaczenie, dlatego że jej znajomość pozwoli stworzyć dla niego odpowiednie warunki, takie jak np. wytrzymałość podłoża w magazynie. Wózki z maksymalnym dopuszczalnym obciążeniem bardzo często sięgają 10 ton, a te większe czasami nawet tę wartość przekraczają, dlatego jeżdżenie nimi po nieprzystosowanej nawierzchni może skończyć się szybką koniecznością remontu.
Wózki widłowe mogą pełnić wiele funkcji, potrzebują do tego odpowiedniego osprzętu, który często zmienia ich rzeczywiste wymiary. Szerokość wózka widłowego znacznie zmienia się po zastosowaniu obciążników albo pługa śnieżnego, długość natomiast przy stosowaniu nakładek przedłużających widły. Te dodatki zmieniają też wagę. Przed zakupem osprzętu wózka widłowego, trzeba więc sprawdzić, czy wózek będzie mógł z nim funkcjonować.
